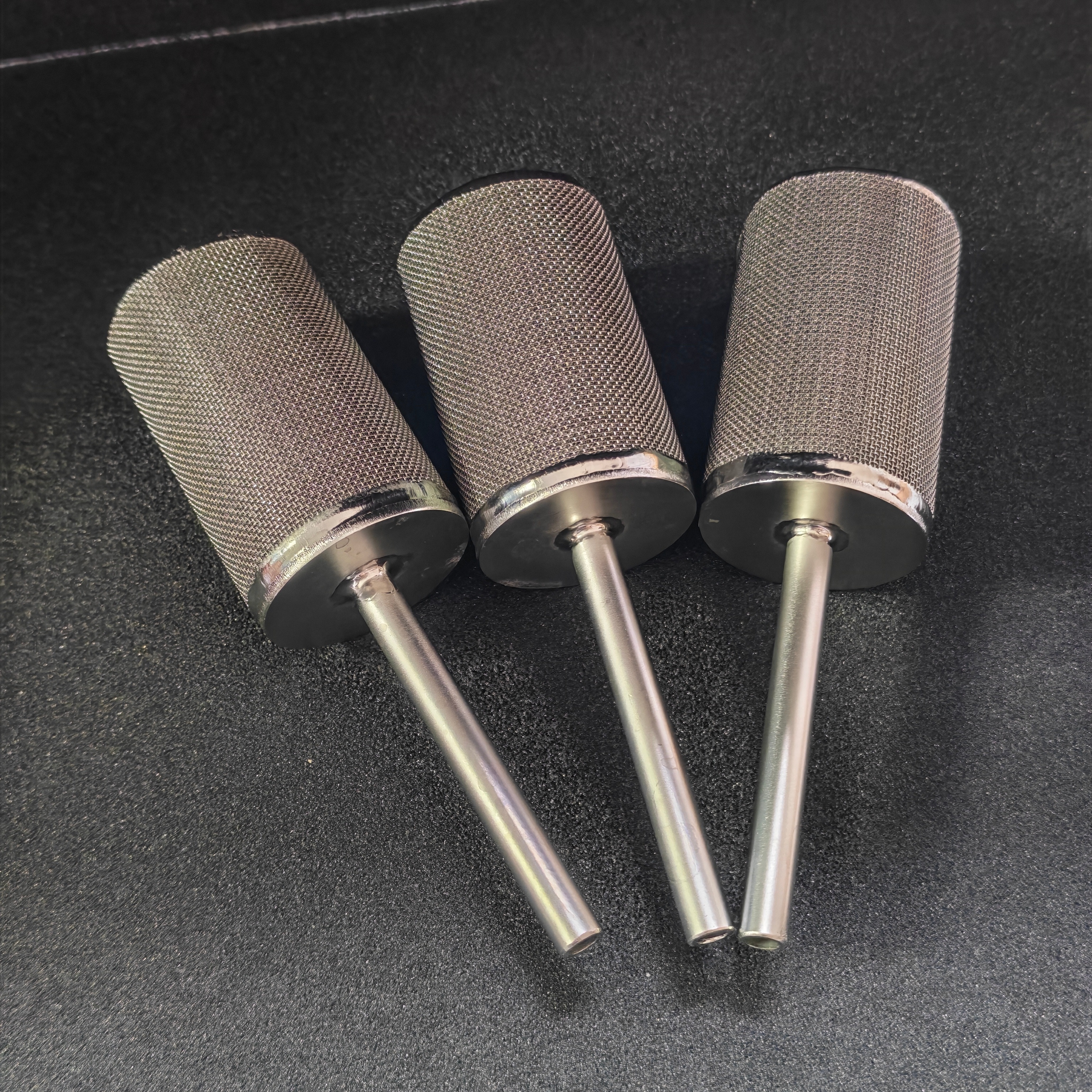

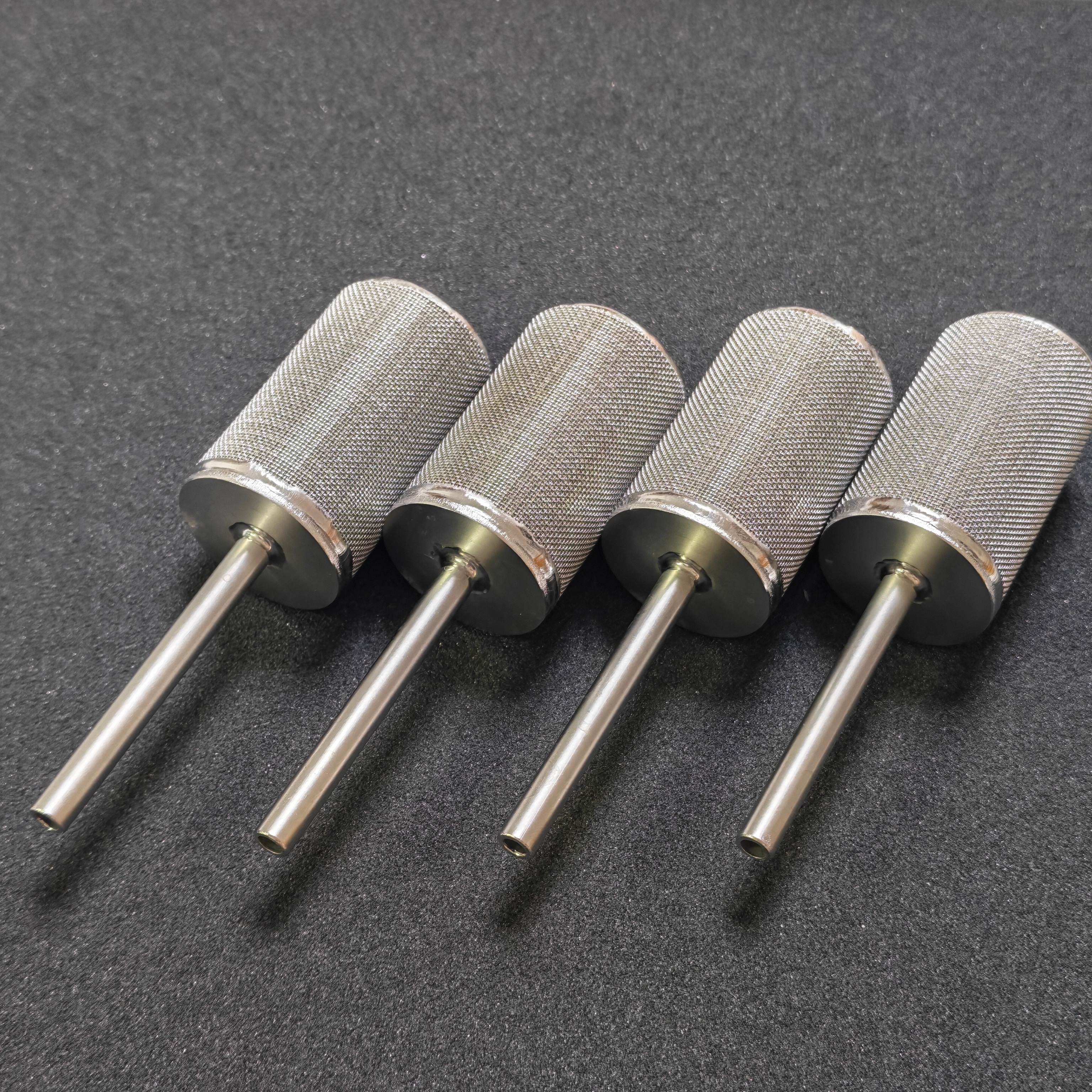

304 五层烧结网滤芯 Φ30*100mm 150 微米高精度金属过滤芯 耐腐蚀耐高温精密过滤元件

一、详细规格参数表

项目参数详情

主体材质304 不锈钢（可定制 316L、钛合金）

外形尺寸外径 Φ30mm，滤体高度 100mm，插管可按需加长 / 缩短

过滤精度150μm（支持 5–200μm 多精度定制）

结构工艺五层金属丝网叠压一体高温真空烧结，无缝氩弧焊封边

透气通量大通量、低压损，多层梯度过滤结构

工作温度≤450℃（无氧化工况）

耐受压力正向耐压 1.6MPa，反向清洗耐压 0.8MPa

连接方式直插圆管插管式（螺纹、法兰、快卡接口均可定制）

密封端盖304 实心钢板焊接，无渗漏

过滤层数标准五层（保护层 + 分流层 + 过滤层 + 分流层 + 支撑层）

表面状态金属哑光烧结原生面，无涂层

单支重量约 125g

二、产品详细介绍

这款 Φ30×100mm 150μm 不锈钢烧结网滤芯采用五层 304 不锈钢编织丝网经高温真空烧结成型，整体一体化结构，搭配实心不锈钢端盖与加长导流插管，区别于普通点焊滤网，烧结后丝网层之间完全熔合不分层，强度、抗冲击、抗压差能力大幅提升。整体全金属 304 材质，不含塑胶、粘接剂，全程氩弧焊密封焊接，无脱落杂质风险；150 微米梯度过滤结构，表层粗网保护内层精密滤层，兼顾通量与拦截精度，插管直插式安装适配小型过滤器、取样设备、曝气装置、微型液压油路等紧凑型工况。可反复拆卸高压吹扫、超声波清洗再生，使用寿命是编织点焊滤网的 3–5 倍，属于可循环使用的长效精密过滤耗材。

三、核心功能

固体颗粒拦截：精准截留流体中≥150μm 固态杂质、粉尘、絮状物、金属碎屑；

气液分离预处理：气体除尘、液体除渣前置粗精过滤；

介质均质分流：曝气、扩散场景均匀布气，出气出液稳定无脉冲；

保护后端精密部件：拦截杂质防止泵体、阀门、传感器、仪表磨损堵塞；

无菌洁净预处理：食品、制药、纯水前端粗滤，无溶出污染。

四、关键性能优势

耐高低温：304 基体长期 450℃稳定工作，零下低温无脆裂变形；

强耐腐蚀：耐弱酸、弱碱、水溶液、有机溶剂、润滑油介质，不生锈不腐蚀；

高压抗变形：五层烧结一体结构，高压下滤筒不会鼓包、分层、破网；

可清洗再生：高压气吹、清水冲洗、超声清洗后通量基本恢复，反复使用降低替换成本；

洁净无析出：全金属无胶黏，高温工况无有机挥发物，符合食品医药接触安全；

低压损大通量：多层梯度结构阻力小，同等尺寸下流量高于单层滤网滤芯；

机械强度高：耐震动、耐流体冲击，适合搅拌、高压循环动态工况。

五、安装与使用说明

安装步骤

清洁过滤器内腔、插管基座，去除焊渣、粉尘；

将滤芯导流插管对准基座插口平稳插入，保证插接到位无歪斜；

压紧端盖密封结构（配套密封圈按需选配），避免流体旁通短路过滤；

首次投运先低压缓慢升压，排查焊缝、插接处有无渗漏。

清洗再生操作

轻度堵塞：0.4–0.6MPa 干燥压缩空气反向吹扫，吹扫至出气无黑灰杂质；

中度油污 / 结垢：中性除油剂浸泡 30min→清水冲洗→超声清洗 5–10min→烘干再吹扫；

顽固硬质结垢：稀弱酸短时间浸泡（仅限 304 耐受介质），严禁强腐蚀强酸强碱长时间浸泡。

更换判断标准进出口压差较初始值上升 0.3MPa 以上、吹扫清洗后通量无法恢复、滤筒出现变形破损、焊缝渗漏时，直接更换新滤芯。

六、采购须知

标准现货：Φ30×100mm、150μm、304 插管款常备库存，当日可安排发货；

定制支持

材质升级：316L 不锈钢、TA1/TA2 纯钛烧结滤芯；

尺寸改型：外径、长度、插管长度 / 外径、接口螺纹（G1/4、M10、M12 等）、法兰、快卡；

精度调整：5μm、20μm、50μm、100μm、200μm 全档位精度定做；

结构改款：平底无插管、多插管、双层加厚支撑、防爆加强型；

起订量：现货单支可试样，批量采购阶梯价，量大可谈含税含运；

检测保障：每批次可提供材质光谱报告、透气通量检测数据、精度抽样检测；

包装防护：单支泡沫独立包裹，纸箱加固防震，长途运输不变形；

付款与交期：现货款到速发，定制件 3–7 个工作日交货，支持对公合同、13% 增值税专票；

试样政策：新客户可少量拿样测试工况，批量下单返还样品费（协商额度）。

七、适用行业领域

化工行业：化工原料液体过滤、反应釜布气曝气、溶剂回收过滤、催化剂保护；

石油液压：小型液压站油路过滤、润滑油除杂、液压仪表前置保护；

食品饮料：果汁、酒水、纯水粗过滤，发酵罐均匀曝气扩散；

制药生物：药液预处理、无菌气体除尘、发酵罐微曝气；

水处理环保：污水前置过滤、臭氧曝气头、纯水设备保安粗滤；

仪器实验室：气体取样过滤、色谱仪保护滤芯、微型试验反应釜布气；

新能源：电解液过滤、电池浆料除渣、锂电制程小型布气元件；

机械制造：切削液过滤、清洗机循环过滤、喷涂气源除尘除水；

气体行业：氮气、氧气、压缩空气除尘精密过滤。
