山西高平医院项目 BA 楼宇自控系统 + 能耗监测系统 + 智能照明系统 调试界面

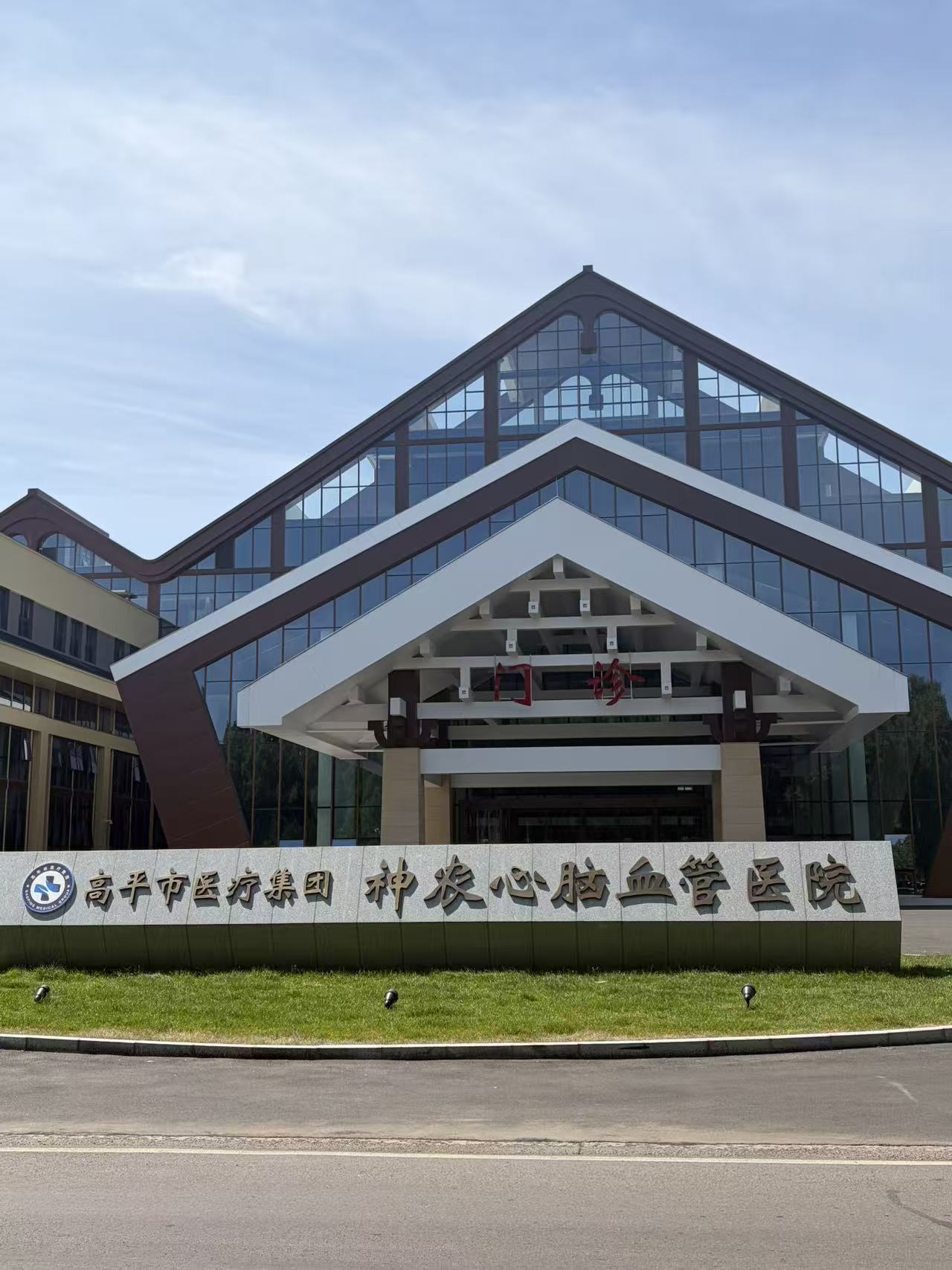

山西高平医院项目

BA 楼宇自控系统 + 能耗监测系统 + 智能照明系统 调试界面说明

整体界面采用一体化集成组态平台，三系统数据同源、界面互通、权限分级，适配医院 24 小时不间断运维、分区管理、应急联动需求，支持本地触屏、电脑客户端、远程 WEB 端调试操作。

一、整体首页（综合调试总界面）

界面布局

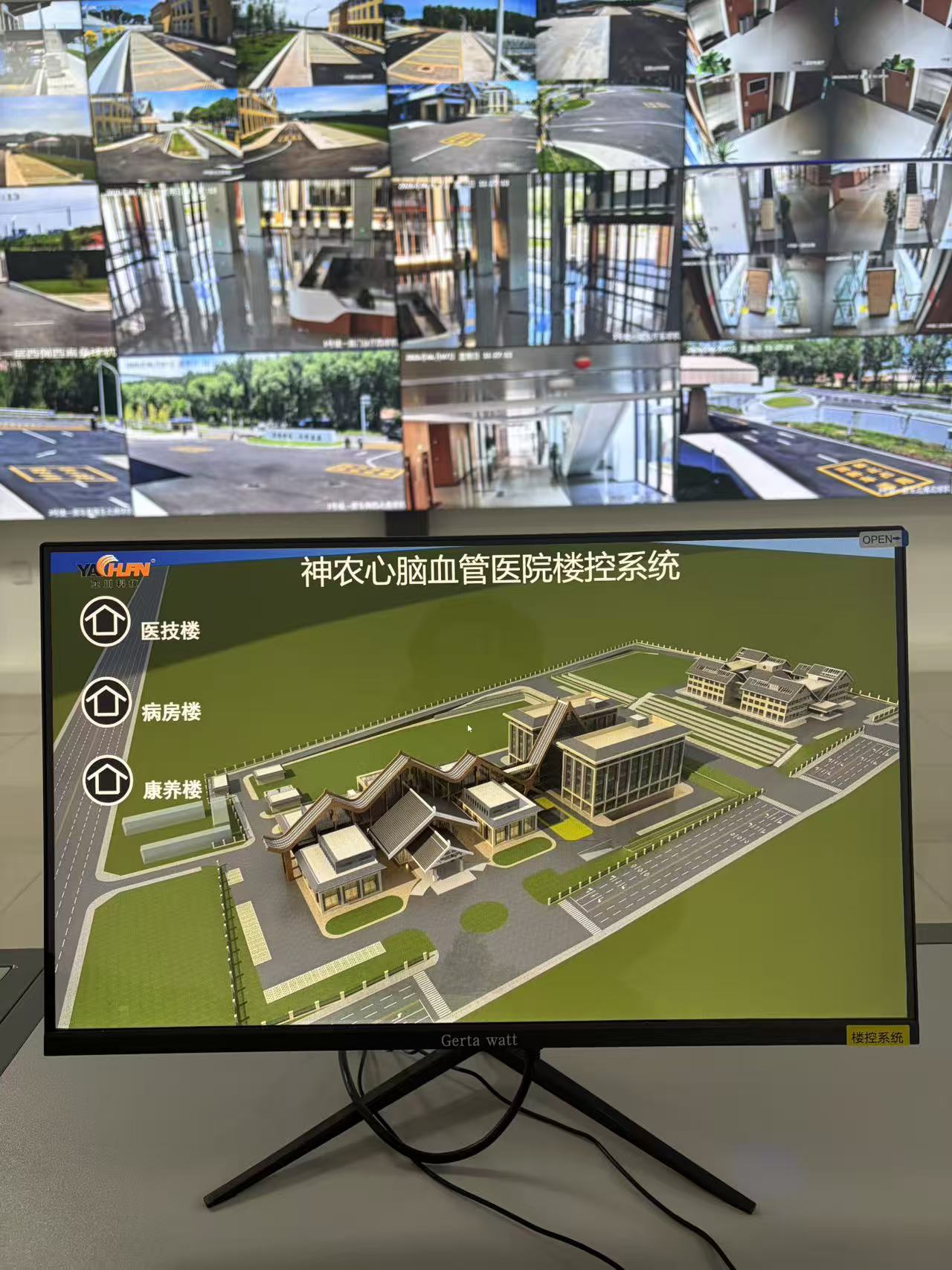

顶部：项目名称、系统时间、运维账号、实时告警总数、一键导航菜单 左侧：功能树目录（BA 楼控、能耗监测、智能照明、报警中心、历史曲线、系统设置、调试工具） 中间：院区建筑二维总图 + 设备状态可视化（门诊楼、住院楼、医技楼、手术室、后勤机房分区标注） 右侧：实时数据看板、在线设备数量、系统运行状态、通讯链路状态 底部：操作日志、通讯状态栏、网络负载、服务器运行工况

调试用途

全局巡检：查看三系统整体通讯是否正常、设备在线率；

快速跳转：点击建筑分区，直达对应区域分系统调试界面；

全局告警预览：第一时间定位故障点位，开展排查调试。

二、BA 楼宇自控系统 调试界面

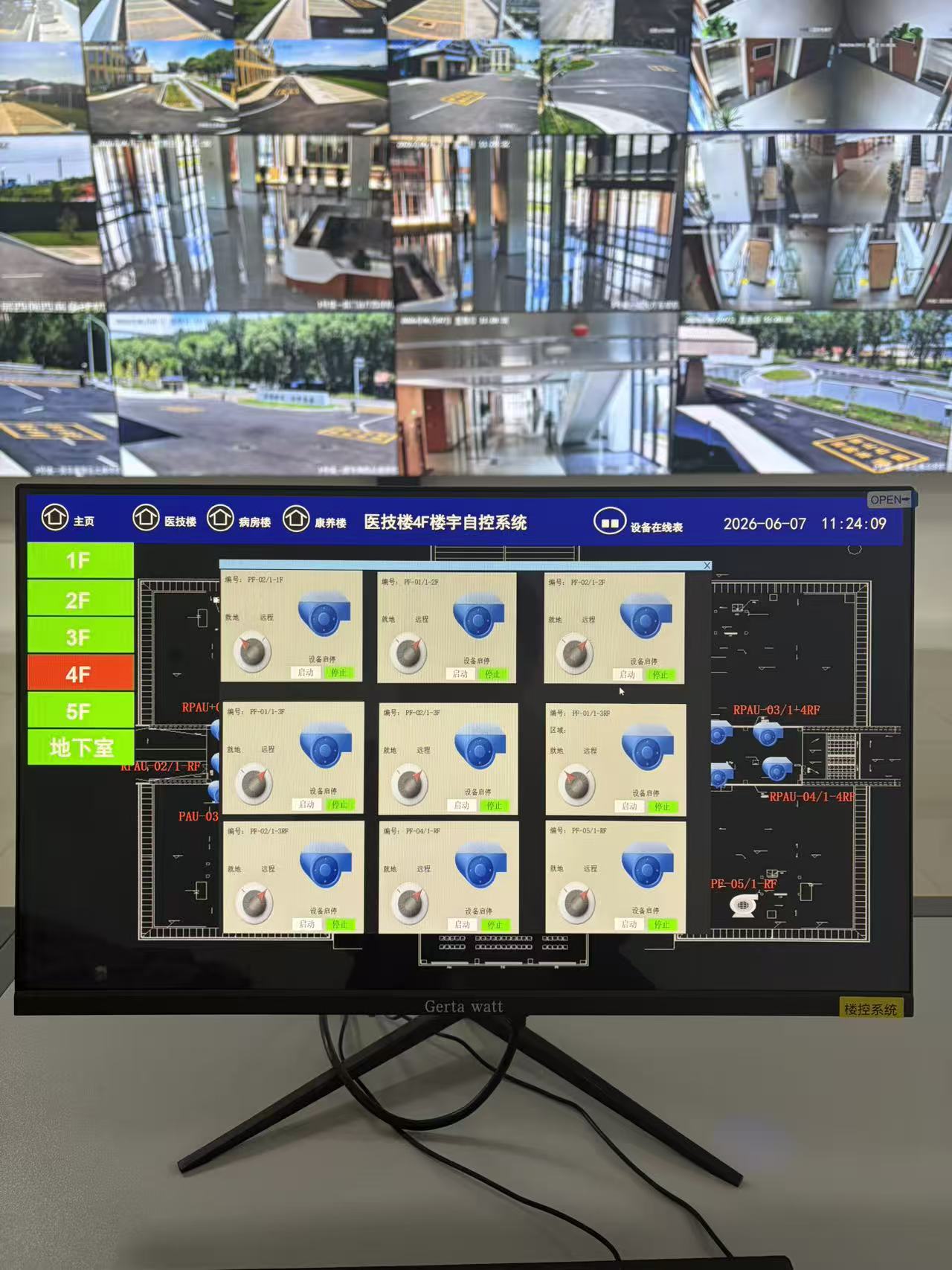

（一）分区组态界面（按医院楼栋 / 科室划分）

覆盖：手术室、ICU、普通病房、门诊大厅、医技科室、设备机房、冷热源站

设备图形区 图形化展示组合式空调、新风机、排风机、冷水机组、水泵、风阀、水阀等设备，图标颜色区分状态：

绿色：正常运行 | 红色：故障 / 停机 | 黄色：告警 | 灰色：通讯中断 支持鼠标点击就地调试：远程启停设备、手动 / 自动模式切换、工况强制切换。

实时参数区（调试核心） 实时采集并显示：室内温湿度、CO₂浓度、送风 / 回风温度、阀位开度、设备运行频率、水流状态、机组负荷。 可在线修改控制参数：设定温度、启停阈值、PID 参数、时序逻辑，调试设备运行工况。

模式切换区 预设调试 / 运行模式：自动模式、手动调试模式、夜间值守模式、消毒模式、消防联动模式。 调试阶段优先切至手动调试模式，单独测试单台设备动作、联锁逻辑。

（二）逻辑 & 联锁调试界面

时序逻辑调试：设置设备定时启停时间表，验证分时运行策略；

设备联动调试：测试冷机组 — 水泵 — 冷却塔顺序启停、风阀风机联动；

消防联锁调试：模拟消防信号，验证空调、新风停机，排烟设备启动逻辑；

防冻 / 除湿逻辑调试：针对北方气候，调试管道防冻、高湿区域除湿策略。

（三）曲线 & 报表界面

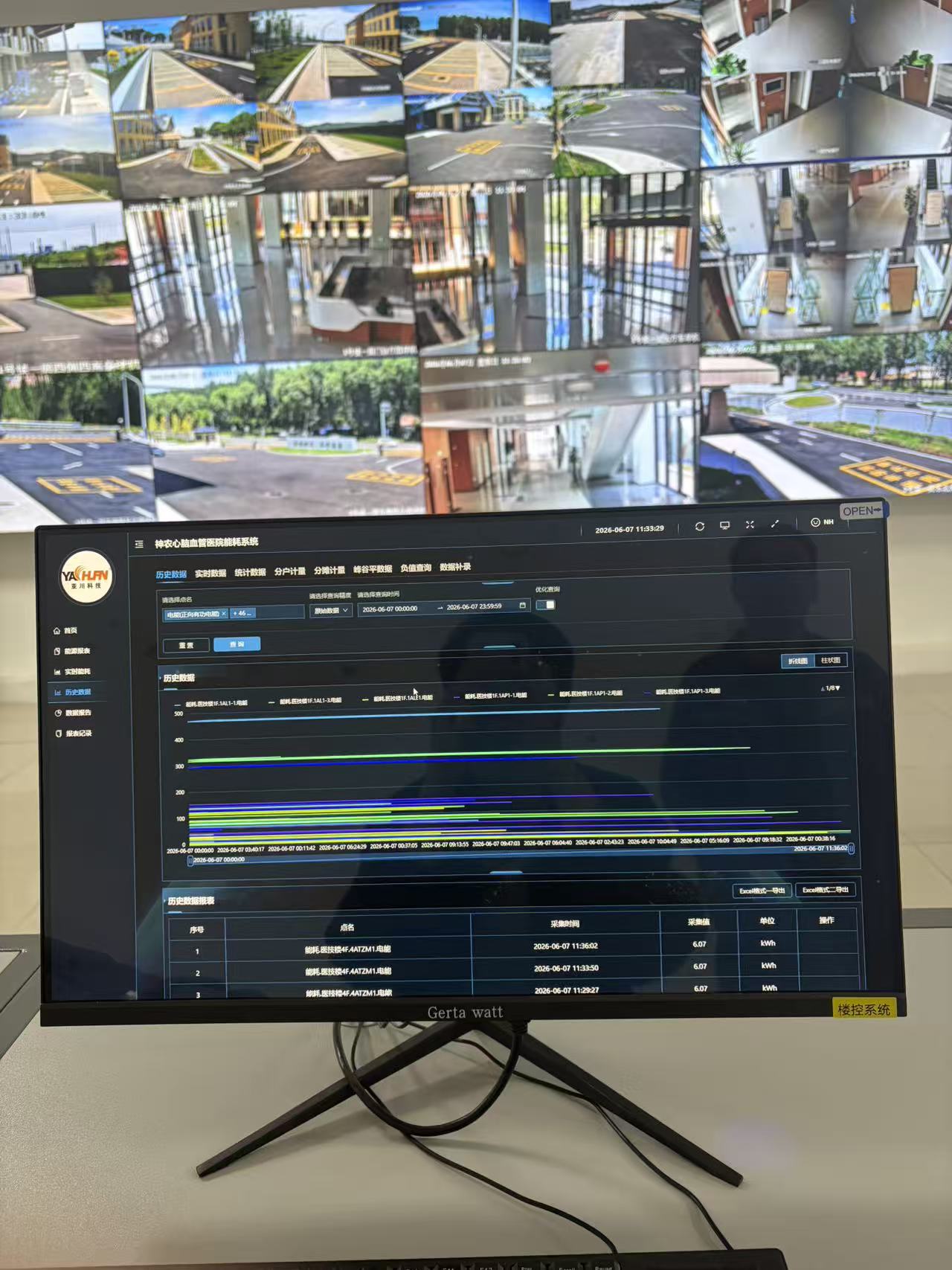

调取温湿度、负荷、设备状态历史曲线，分析运行稳定性，优化控制算法。

三、能耗监测系统 调试界面

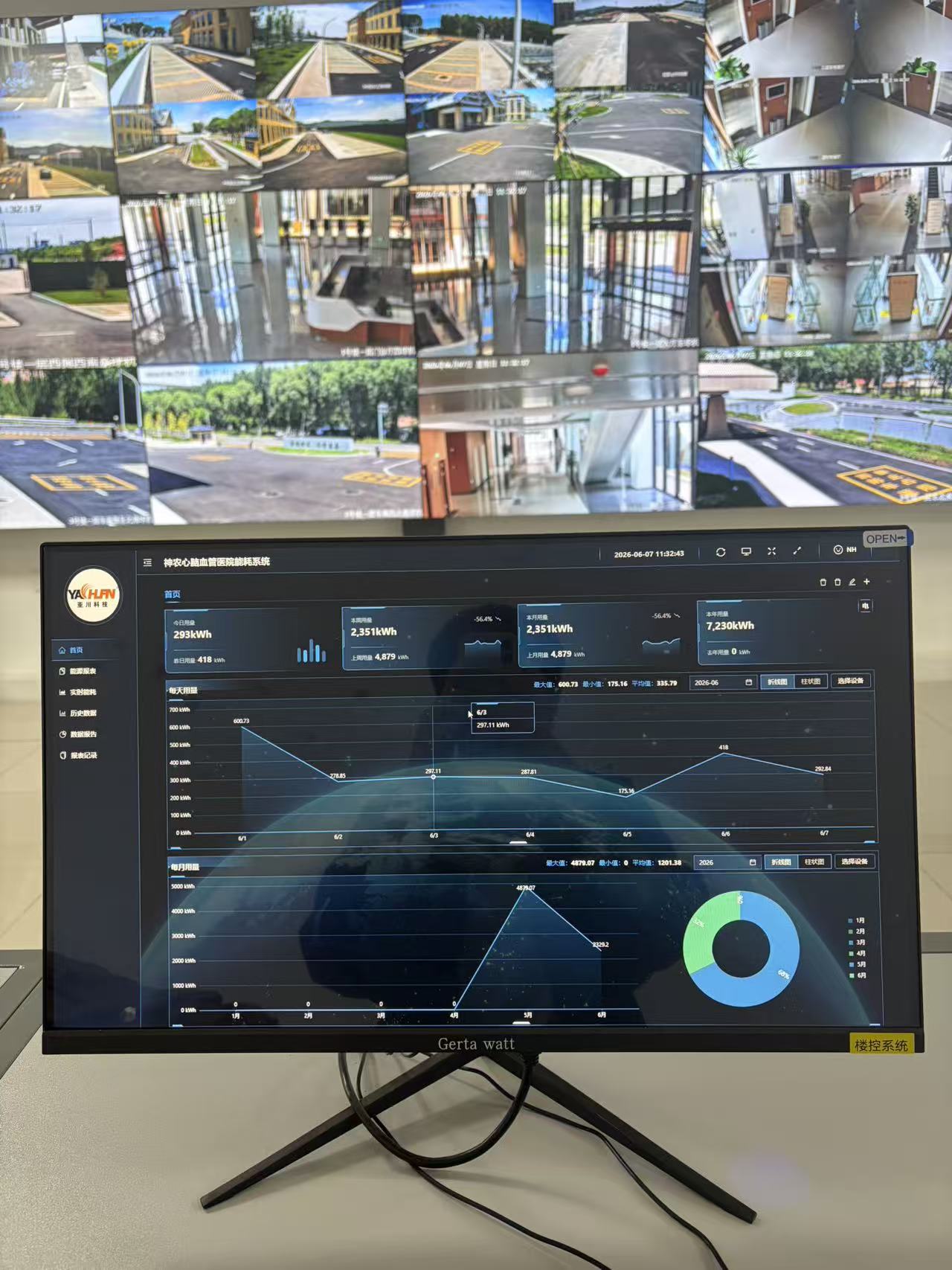

（一）能耗总览界面

按楼栋、科室、用电回路、设备类型分层展示： 总用电量、用水量、冷量、分项能耗（空调能耗、照明能耗、动力能耗、医用设备能耗），搭配柱状图、饼图、趋势曲线。 调试要点：核对仪表采集数据、回路计量准确性，校验数据上传完整性。

（二）回路分项调试界面

配电回路清单：各楼层、科室电表实时读数、功率、功率因数、三相电流电压；

电能质量监测：谐波、三相不平衡、电压波动数据展示（适配医院精密医疗设备）；

异常能耗调试：模拟负荷变化，测试系统能耗突增预警、异常溯源功能。

（三）统计与对接调试界面

报表调试：测试日 / 月 / 年能耗报表自动生成、数据导出；

平台对接：调试与当地住建能耗监管平台数据上传接口，确保数据同步正常；

能耗对标：设置基准值，调试能耗分析、节能对比功能。

四、智能照明系统 调试界面（含分区 + 场景 + 回路控制）

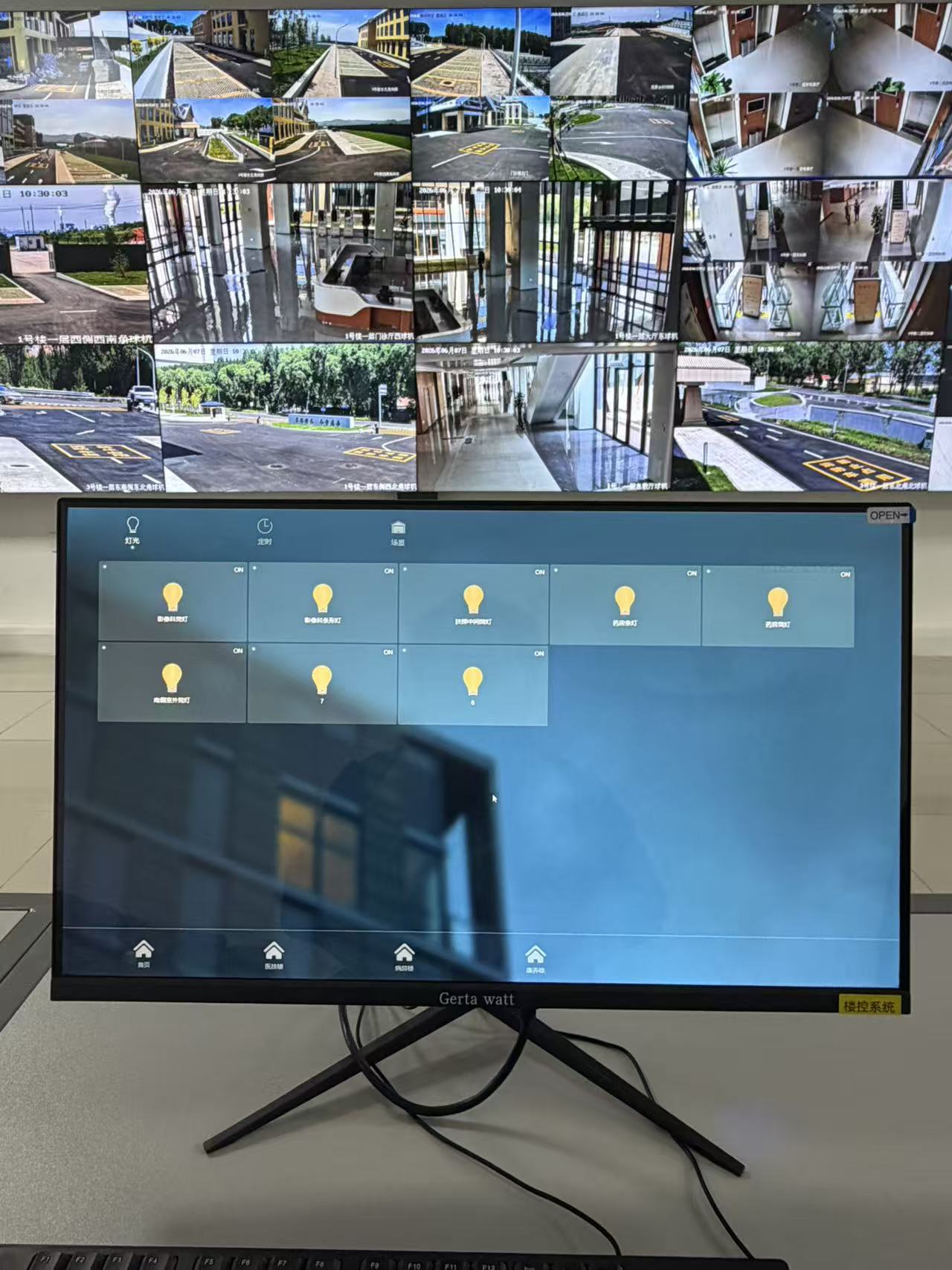

（一）分区回路调试界面

按病房、走廊、护士站、大厅、楼梯间、应急照明划分回路：

单回路控制：远程开 / 关、调光、延时设置；

回路状态：实时显示灯具通断、负载电流、通讯状态，用于单路灯具故障排查。

（二）场景模式调试界面（医院核心）

内置可编辑场景，支持现场一键调用、参数修改：

日常诊疗模式、夜间巡护模式、午休模式、消毒模式、节假日模式；

应急照明联动：模拟断电 / 消防信号，测试应急灯具自动点亮逻辑；

人体感应、日光联动调试：设置感应延时、调光阈值，调试节能联动策略。

（三）时序管理界面

编辑照明定时策略，测试按时段自动开关灯、调光，验证分时节能逻辑。

五、公共调试功能模块（三系统通用）

报警中心界面 分级告警：紧急故障、一般告警、提示信息；显示故障位置、故障类型、发生时间、当前状态。 调试：模拟各类故障，测试告警弹窗、声音提醒、短信推送功能。

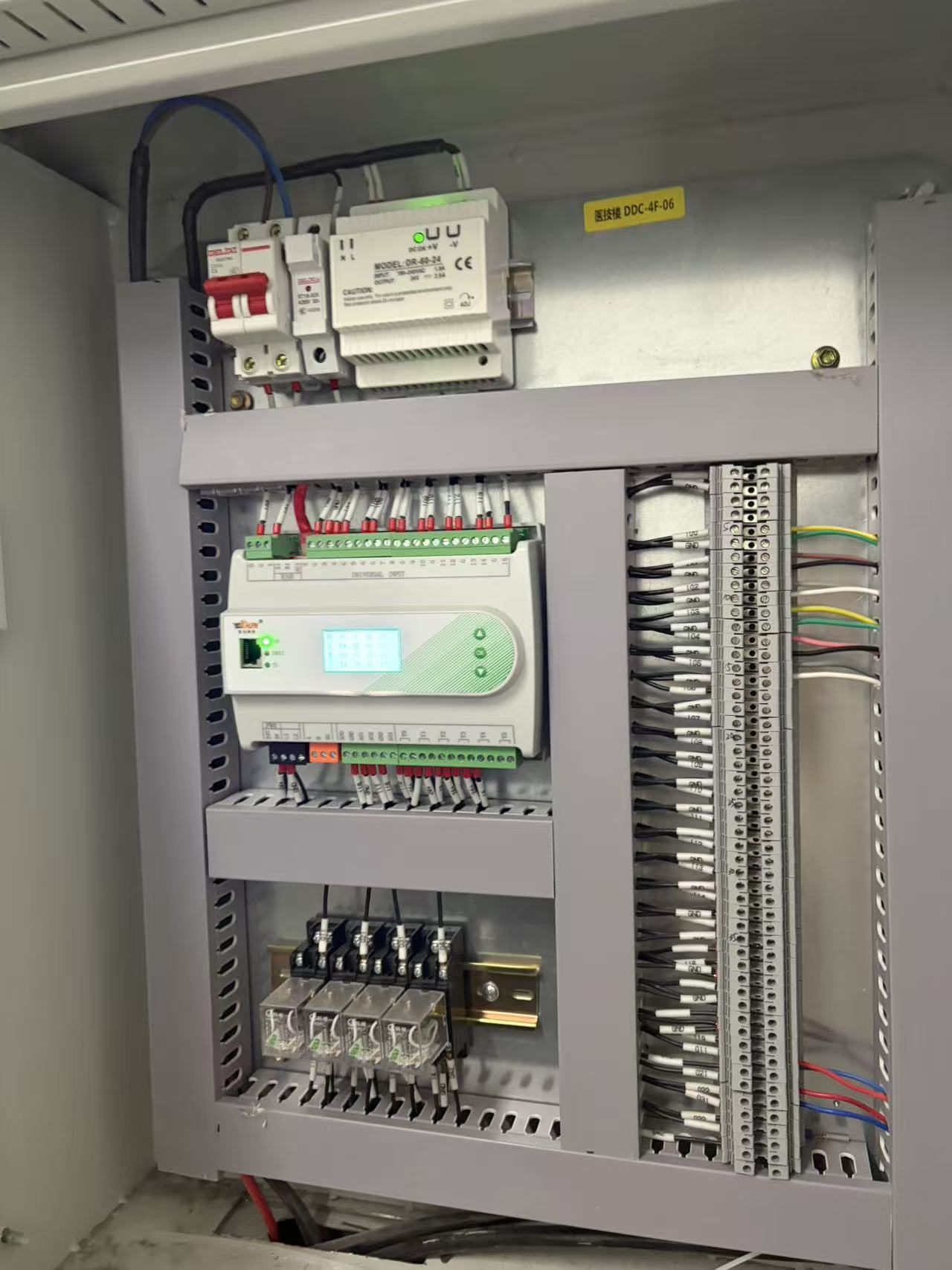

通讯调试界面 查看 DDC 控制器、传感器、执行器、仪表、照明模块通讯地址、波特率、在线状态； 支持在线修改通讯参数、重启设备、总线检测，排查通讯中断、信号干扰问题。

权限管理界面 划分管理员、运维员、普通查看员三级权限，限制参数修改、设备操作权限，符合医院管理规范。

系统设置界面 系统时间校准、点位名称编辑、参数备份 / 恢复、程序下装，用于现场程序调试与后期维护。
