哈氏合金X耐热合金燃烧室板材高温强度吗？

# 哈氏合金X耐热合金燃烧室板材高温强度全面解析

## 一、产品概述与适用范围

本产品属于**哈氏合金**大类，典型牌号为**Hastelloy X**（UNS N06002）。哈氏合金X是一种镍基固溶强化型耐热合金，专为高温环境下的结构部件设计，尤其适用于燃气轮机燃烧室、航空发动机火焰筒、工业炉构件等需要承受极高温度与热应力的场景。该合金在高达1200摄氏度的氧化性气氛中仍能保持优异的强度与抗蠕变性能，同时具备良好的抗热疲劳和抗燃气腐蚀能力。

核心优势包括：

- **卓越的高温强度**：在800至1100摄氏度范围内，抗拉强度与持久强度显著优于304、310等奥氏体不锈钢。

- **优异的抗氧化性**：在1200摄氏度以下氧化增重率极低，表面形成致密的氧化铬和氧化铝保护膜。

- **良好的加工塑性**：可进行冷热成型、焊接和机械加工，适合制造复杂形状的薄壁燃烧室板材。

- **抗热疲劳与热冲击**：因热膨胀系数适中且导热率较高，能抵抗快速升降温引起的裂纹。

- **耐含硫燃气腐蚀**：在航空燃油或天然气燃烧产物中表现出稳定的耐蚀性。

适用温度范围：连续使用温度可达1095摄氏度，短时峰值温度可至1200摄氏度。该合金不适合长期暴露于强还原性气氛（如高浓度湿氢）或熔融碱金属环境中。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为**中国上海**。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及精密冷热轧设备，严格执行ASTM B435、AMS 5536及GB/T 15062等国内外标准。全流程工艺可追溯，每一批产品均附带原厂质保书及第三方检测报告。

## 三、核心功能

1. **耐高温氧化能力**：在1095摄氏度下经1000小时氧化试验，氧化增重率低于0.1毫克/平方厘米，表面氧化皮薄且不易剥落。

2. **抗高温蠕变与持久强度**：在900摄氏度、35兆帕应力下，持久寿命超过100小时；在1000摄氏度、20兆帕下，持久寿命大于50小时（典型值，以实际产品质保书为准）。

3. **抗热疲劳性能**：经1000次从100摄氏度到1000摄氏度的急冷急热循环后，板材表面无宏观裂纹，裂纹萌生寿命不低于500次。

4. **良好冷热加工性**：热加工温度范围1150至950摄氏度，冷加工变形量可达30%以上而不开裂，中间退火后塑性恢复良好。

5. **抗燃气腐蚀能力**：在含硫、钒、钠的模拟燃气环境中，腐蚀速率仅为普通不锈钢的1/5至1/3。

## 四、技术特点

### 合金设计思路

哈氏合金X通过添加约22%铬（Cr）、18%铁（Fe）、9%钼（Mo）及少量钴（Co）、钨（W）、硅（Si）等元素实现固溶强化。铬和铝（Al）形成致密氧化膜，钼和钨提高高温强度与抗还原性介质能力，碳（C）含量控制在0.05%至0.15%以形成稳定碳化物，抑制晶粒粗化。

### 冶炼工艺

采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效去除有害杂质（如硫、磷、氧、氮），确保合金纯净度。熔炼后经氩气保护浇铸，避免二次氧化。

### 热处理制度

固溶处理：1175至1210摄氏度保温30至60分钟，快速空冷或水冷（薄板推荐空冷），以获得均匀的奥氏体组织。时效处理一般不要求，但若需优化碳化物分布，可在760至870摄氏度进行稳定化处理4至8小时。

### 显微组织控制

固溶态组织为单相奥氏体（γ相），晶粒度控制在ASTM 3至7级。碳化物（M6C及M23C6）弥散分布在晶界和晶内，强化高温性能。通过控制终轧温度和冷却速度，避免δ相（一种脆性金属间化合物）析出，δ相含量应低于1%。

### 无损检测及质量保证

每块板材均进行超声波探伤（UT，按ASTM A435标准，验收等级为A级），表面裂纹及分层缺陷检出灵敏度达1.0毫米平底孔。另可选液体渗透检测（PT）或涡流探伤（ET）检测表面缺陷。化学成分采用光谱分析（OES）验证，力学性能按ASTM E8标准测试。

## 五、应用领域

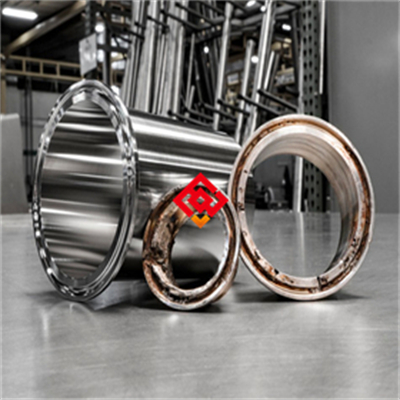

- **航空发动机**：燃烧室火焰筒、加力燃烧室衬套、涡轮过渡段密封环，需承受高温燃气冲刷。

- **燃气轮机发电**：燃烧室筒体、过渡段衬板、燃料喷嘴保护套，工作温度可达1100摄氏度。

- **工业炉窑**：辐射管、马弗炉炉膛、热处理炉底板，用于连续高温作业。

- **化工与石化**：裂解炉管、转化炉管支撑件、高温反应器内衬，耐含硫介质腐蚀。

- **核工程**：高温气冷堆的堆内构件，需长期稳定服役于800至1000摄氏度惰性气氛。

- **汽车涡轮增压器**：涡轮壳及排气歧管，要求抗热疲劳和高温强度。

## 六、产品详细参数

### 化学成分（重量百分比，典型范围）

- 镍（Ni）：余量（约47%）；铬（Cr）：20.5%至23.0%；铁（Fe）：17.0%至20.0%；钼（Mo）：8.0%至10.0%；钴（Co）：0.5%至2.5%；钨（W）：0.2%至1.0%；碳（C）：0.05%至0.15%；硅（Si）：≤1.0%；锰（Mn）：≤1.0%；铝（Al）：≤0.5%；钛（Ti）：≤0.15%；磷（P）：≤0.015%；硫（S）：≤0.010%。

### 力学性能（室温，典型值）

- 抗拉强度：≥690兆帕（典型值750兆帕）

- 屈服强度（0.2%偏移）：≥310兆帕（典型值360兆帕）

- 延伸率：≥30%（典型值40%）

- 硬度：≤200 HBW（布氏硬度）

- 冲击功（夏比V型缺口）：≥80焦耳（典型值100焦耳）

### 高温力学性能（典型值，以实际质保书为准）

- 800摄氏度：抗拉强度≥450兆帕，屈服强度≥180兆帕

- 900摄氏度：抗拉强度≥260兆帕，屈服强度≥100兆帕

- 1000摄氏度：抗拉强度≥130兆帕，屈服强度≥55兆帕

### 物理性能

- 密度：8.23克/立方厘米

- 熔点：1290至1350摄氏度

- 热导率（20摄氏度）：11.6瓦/（米·开尔文）；500摄氏度：18.5瓦/（米·开尔文）；1000摄氏度：25.0瓦/（米·开尔文）

- 电阻率（20摄氏度）：1.18微欧·米

- 线膨胀系数（20至1000摄氏度）：15.5×10⁻⁶每摄氏度

- 弹性模量（20摄氏度）：205吉帕；800摄氏度：150吉帕

### 耐腐蚀/高温性能

- 氧化增重率（1095摄氏度，1000小时）：≤0.1毫克/平方厘米

- 高温持久强度（900摄氏度/35兆帕）：≥100小时

- 临界点蚀温度（CPT，在3.5%氯化钠溶液中）：≥60摄氏度（典型值，实际因环境而异）

- 抗硫化物应力腐蚀开裂（SSC）：在含硫化氢环境中通过NACE TM0177标准A法测试

### 产品规格范围

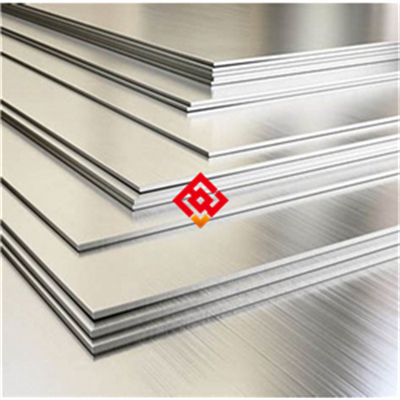

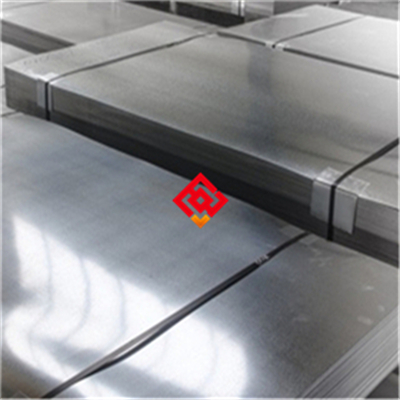

- **板材**：厚度0.5至50毫米，宽度600至2000毫米，长度1000至6000毫米

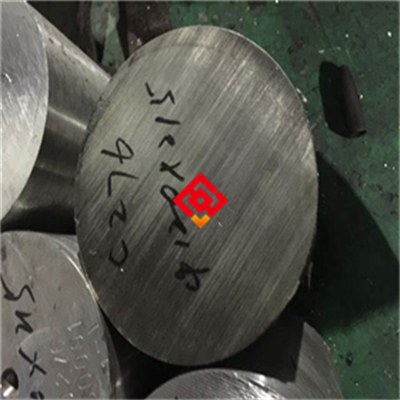

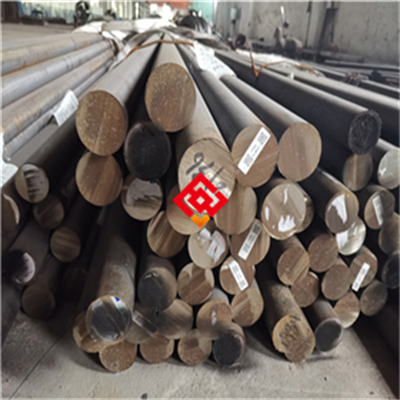

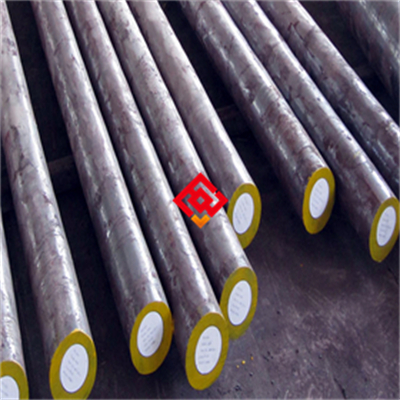

- **棒材**：直径5至300毫米，长度2000至6000毫米

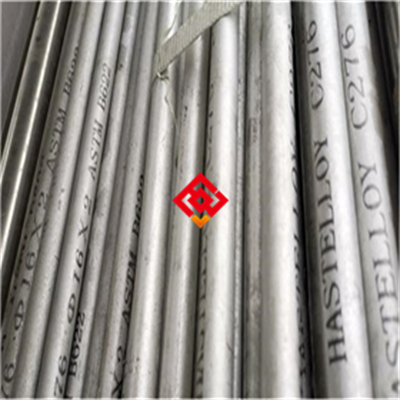

- **管材**：外径10至219毫米，壁厚1至20毫米，长度可达12000毫米

- **锻件**：圆饼、方坯、异形件，单件重量可达2吨

- **丝材**：直径0.5至6毫米，成卷供应

### 交货状态

- **板材**：固溶态（酸洗或喷砂表面）；可定制冷轧态或磨光态

- **棒材**：固溶态+车光或磨光

- **管材**：固溶态+酸洗

- **锻件**：固溶态+粗车

### 批次溯源码解读

编码规则示例：MJ-HX-202503-A12-005-3.0

- MJ：上海墨钜品牌代码

- HX：哈氏合金X牌号缩写

- 202503：生产年月（2025年3月）

- A12：炉号（对应VIM+ESR炉次）

- 005：热处理批号（固溶工艺编号）

- 3.0：规格代码（板材厚度3.0毫米）

客户可凭此码联系上海墨钜索取原厂质保书，内含完整成分、力学、探伤及尺寸检验记录。

## 七、注意事项

1. **避免长期服役于540至760摄氏度区间**：该温度范围易导致碳化物沿晶界连续析出，降低塑性和冲击韧性。若必须在此区间使用，建议进行稳定化热处理。

2. **禁止接触高浓度湿氯气或次氯酸盐**：哈氏合金X在含氯氧化性环境中可能发生应力腐蚀开裂（SCC）。

3. **焊接后必须进行固溶处理或稳定化处理**：焊接热影响区可能产生敏化，需在1175摄氏度以上固溶后快速冷却，以恢复耐蚀性。

4. **加工硬化倾向明显**：冷加工变形量超过30%时，应进行中间退火（1175摄氏度，空冷），否则继续加工可能导致开裂。

5. **表面划伤或凹坑会降低抗疲劳寿命**：燃烧室板材要求表面粗糙度Ra≤3.2微米，搬运时应使用软质吊带或橡胶垫，禁止金属直接接触。

6. **碳含量控制敏感**：碳含量高于0.15%时，焊接裂纹敏感性增加，建议选用低碳牌号或采用低热输入焊接工艺。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：-20至40摄氏度

- 相对湿度上限：60%（无凝露）

- 地面垫材：木质托盘或橡胶垫，离地高度≥10厘米

- 禁止混存的物质：酸、碱、重金属粉末、氯化物、硫化物等腐蚀性化学品

### 包装规范

- 防潮防锈方式：先用聚乙烯薄膜包裹，内放干燥剂（硅胶包，每立方米至少5包），外层用木箱或编织袋加固。对长尺寸管材，两端加塑料封帽并填充防锈纸。

- 每件包装附标签，标明牌号、规格、炉号、重量及“防潮”“轻放”标识。

### 运输注意事项

- 固定方式：用尼龙绑带或软质绳索固定于车厢，禁止使用钢丝绳直接接触产品表面。

- 防雨防暴晒：车厢必须加盖防雨篷布，避免阳光直射导致包装内温度过高。

- 吊装要求：使用宽度≥50毫米的尼龙吊带，吊点对称分布，严禁单点起吊或抛掷。

### 明确标注禁止行为

- 禁止与腐蚀性物质混放

- 禁止露天存放（除非有防雨棚）

- 禁止踩踏或抛掷产品

- 禁止使用铁钩或硬质夹具直接接触表面

## 九、加工操作规范

### 切割

- **推荐方法**：等离子切割（电流根据厚度调节，例如10毫米板用150至200安培，切割速度0.5至1.0米/分钟）；激光切割（适用于厚度≤6毫米，功率≥3千瓦）；带锯（适用于棒材，锯条推荐高速钢或硬质合金，冷却液使用乳化液）。

- **切割后打磨要求**：切割边缘热影响区必须用氧化铝砂轮或锉刀去除，深度≥0.5毫米，消除微裂纹。

- **禁止使用普通碳钢砂轮片**，因其可能引入铁污染，导致局部腐蚀。

### 焊接（如适用）

- **推荐方法**：钨极惰性气体保护焊（TIG，直流正接），适用于薄板对接与角焊；熔化极惰性气体保护焊（MIG）适用于厚板。

- **填充金属牌号**：ERNiCrMo-2（AWS A5.14），与母材成分匹配。

- **焊接参数**：TIG焊接电流80至200安培（视板厚），电压10至15伏，焊接速度100至150毫米/分钟。

- **层间温度**：≤100摄氏度，避免过热。

- **保护气体**：纯氩气（≥99.99%），流量12至18升/分钟；背面需保护气。

- **焊后热处理**：必须进行固溶处理（1175摄氏度，空冷）或稳定化处理（870摄氏度，4小时），以消除焊接应力和恢复组织。

- **注意事项**：焊前清理油污、氧化皮；禁止使用含硫或含氯的清洗剂。

- **禁止……**：禁止在无保护气体下焊接；禁止使用碳钢焊条或不匹配的填充金属。

### 热处理

- **固溶温度**：1175至1210摄氏度，保温时间按每毫米厚度1至2分钟计算，最低保温15分钟。

- **冷却方式**：薄板（≤6毫米）空冷；厚板或复杂工件水淬（水温≤30摄氏度）。

- **时效处理**：一般不采用，但若需稳定化，可在760至870摄氏度保温4至8小时，空冷。

- **注意事项**：热处理前表面必须无油污；炉内气氛应为中性或微氧化性，避免渗碳或脱碳。

- **禁止……**：禁止在还原性气氛（如氢气）中长时间加热，以免形成氢脆。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

### 安装要点

- **推荐连接件材质**：使用与哈氏合金X同级别的镍基合金螺栓（如Inconel 625或718），或更高级别的合金（如Haynes 230），避免异种金属接触导致的电偶腐蚀。

- **密封垫片选型**：选用柔性石墨垫片或膨胀聚四氟乙烯（PTFE）垫片，禁止使用含卤素（氯、氟）的垫片，否则在高温下会释放腐蚀性气体。

- **安装后的酸洗钝化或清洁要求**：安装完成后，用中性清洗剂（不含氯离子）去除油污和焊渣，然后用去离子水冲洗。对需要提高抗氧化性的表面，可进行酸洗钝化（10%硝酸+3%氢氟酸，50摄氏度，15分钟），钝化后用清水彻底洗净。

### 日常维护方法

- **清洁周期**：每运行500小时或每月一次（视环境而定），清除表面灰尘、油污及燃烧积碳。

- **清洗剂类型**：中性或弱碱性清洗剂（pH值7至9），如市售不锈钢专用清洗剂，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。

- **防锈/防氧化处理**：非运行期间，可在表面涂覆高温防氧化涂层（如铝基或硅基涂料），或保持干燥环境。

### 常见故障及解决方法

1. **表面点蚀**：

- 现象：板材表面出现针孔状小坑，多发生在停机后冷凝阶段。

- 原因：环境中氯离子或硫化物在表面凝结。

- 处理：用细砂纸（400目）打磨点蚀区域，清洗后钝化；检查并消除泄漏源；提高运行温度以保持表面干燥。

2. **焊缝开裂**：

- 现象：焊接区域出现纵向或横向裂纹，多在冷却后或运行初期发现。

- 原因：焊接热输入过大、层间温度过高、填充金属不匹配或焊后未热处理。

- 处理：清除裂纹区域（至少延伸至裂纹两端各10毫米），重新焊接并立即进行固溶处理；确保焊接参数符合规范。

3. **板材变形**：

- 现象：平板在高温运行后出现翘曲或鼓包。

- 原因：热应力不均匀、安装间隙不足或支撑结构失效。

- 处理：停机后自然冷却至室温，用液压机或加热矫平（加热至800至900摄氏度，缓慢施压）；重新设计支撑结构，预留膨胀间隙（每米长度预留1.5至2毫米）。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴的防护装备：耐高温手套（耐温≥300摄氏度）、面罩（防热辐射）、阻燃工作服（如Nomex材质）。

- 禁止触碰未冷却工件：工件温度可能超过500摄氏度，即使外观暗红仍有烫伤风险，须等待表面温度降至60摄氏度以下方可接触。

- 现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温可能引发蒸汽爆炸或加剧火势）。

### 切割加工安全

- 防护面罩：等离子切割需使用遮光号≥11的自动变光面罩；激光切割需使用专用激光防护眼镜。

- 排烟系统：切割产生的金属烟尘（含镍、铬氧化物）必须通过局部排风罩收集，排放浓度低于职业接触限值（例如镍≤0.5毫克/立方米）。

- 火花隔离：切割区域周围2米内清除可燃物，地面铺设防火毯。

### 产品损坏或腐蚀后的应急处理

- **停机隔离**：立即停止设备运行，关闭进料阀门和加热系统，隔离损坏区域。

- **切断介质源**：若涉及腐蚀性介质（如酸、碱、海水），切断供应并排空管道。

- **人员防护**：处理泄漏介质时，穿戴防酸/碱手套、护目镜和防护围裙。

- **泄漏介质中和收集**：酸性介质用碳酸氢钠粉末中和，碱性介质用稀醋酸中和，然后用吸附棉收集，装入密封桶。

- **废弃物的分类及处置**：含镍、铬的金属碎屑及吸附材料属于危险废物（HW类，代码HW17或HW49），需交由有资质的危废处理公司处置，禁止随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购哈氏合金X燃烧室板材时，请从以下维度评估匹配度：

- **应用场景匹配度**：确认工作温度范围是否在800至1200摄氏度之间，以及环境是否含硫、氯等腐蚀性介质。若温度超过1200摄氏度，建议考虑Haynes 230或钴基合金。

- **关键性能参数**：重点关注高温持久强度（如900摄氏度/35兆帕下的寿命）和抗氧化增重率。对于薄壁结构，还需核对室温延伸率（≥30%）。

- **认证要求**：航空发动机用材需提供AMS 5536或ASTM B435认证；燃气轮机需NACE MR0175认证；出口产品建议配备船级社（如DNV、Lloyd‘s）认证。

- **备品备件比例**：建议按关键部件数量的10%至20%储备同批次备件，以防突发更换需求，同时便于批次追溯。

- **核对质保书与第三方检测**：要求上海墨钜提供原厂质保书（含炉号、成分、力学、探伤结果），并可委托SGS、BV等第三方机构进行抽检，验证性能是否达标。

## 十四、价格标准

哈氏合金X板材的参考价格受牌号、规格、数量及附加要求影响，具体如下：

- **基础价格**：厚度3至10毫米板材，单价约280至400元/公斤（含税）；厚度小于3毫米或大于30毫米，因加工难度增加，单价上浮10%至20%。

- **批量折扣政策**：单次采购≥5吨，可享5%至12%折扣；≥10吨，折扣可达15%。长期合作客户可另行协商年度框架协议。

- **小批量试样加价规则**：单次采购≤100公斤，视为试样订单，价格上浮15%至20%，且最低起订量为20公斤。

- **附加费用**：如需双认证（如AMS+NACE）、第三方检测报告（SGS或BV）、定制热处理或特殊包装，每项附加服务加收5%至10%费用。

- **提示**：以上为参考区间，精确报价请联系曾先生（021-67898711或13472787990），提供具体牌号、规格、数量及交货要求，获取正式订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如偏析、夹渣、裂纹）导致失效的，上海墨钜免费更换或退款，并承担相关运费。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：24小时内通过电话、邮件或视频会议远程指导；如需现场服务，48小时内安排工程师抵达客户工厂。

- **检测服务**：可安排SGS、BV等第三方检测机构进行成分、力学、金相、腐蚀等项目的复检，常规检测费用由上海墨钜承担（每批次限一次）。

- **备品保障**：该牌号停产后五年内，仍可提供同质替代材料或定制加工服务，确保产线持续运行。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案，重大质量问题启动快速响应团队，72小时内完成调查与处理。
