哈氏合金G30高铬耐磷酸焊管耐腐蚀优吗？

# 哈氏合金G30高铬耐磷酸焊管耐腐蚀优吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

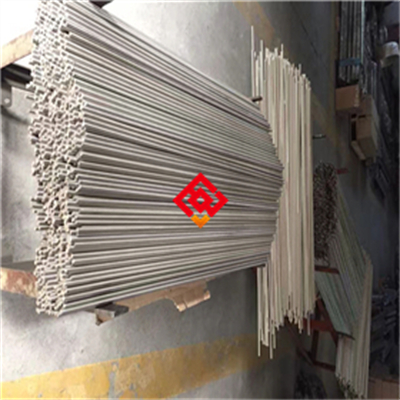

本产品为哈氏合金G30（UNS N06030）高铬耐磷酸焊管，属于镍基耐蚀合金大类。哈氏合金G30是一种高铬、高钼、含钨和铜的镍基合金，专为极端腐蚀环境设计，尤其适用于磷酸、硫酸、硝酸及混合酸介质。该合金在强氧化性介质中表现出卓越的耐腐蚀性能，其耐磷酸腐蚀能力远优于传统不锈钢及多数镍基合金。适用温度范围覆盖-196℃至538℃，在高温磷酸环境下仍能保持稳定的钝化膜。

核心优势如下：

1. 极高的耐磷酸腐蚀性能，尤其在湿法磷酸生产中含氟离子、氯离子及固体颗粒的复杂工况下表现优异。

2. 优异的耐点蚀和缝隙腐蚀能力，临界点蚀温度（CPT）显著高于316L及C-276合金。

3. 良好的抗应力腐蚀开裂（SCC）性能，适用于含氯化物的高温酸性环境。

4. 焊接性能优良，焊管焊缝质量稳定，无需焊后热处理即可获得良好耐蚀性。

5. 在硝酸、硫酸及混合酸中同样具备优异的耐腐蚀能力，适用场景广泛。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等高端设备，严格执行ASTM B622、B619及GB/T 14976等标准。全流程工艺可追溯，每批次产品均附原厂质保书，确保化学成分、力学性能及耐腐蚀性能达到设计要求。上海墨钜致力于为化工、能源、环保等领域提供高性能耐蚀合金管材解决方案。

## 三、核心功能

1. **高铬含量带来的强抗氧化性**：G30合金含铬量高达28-31.5%，在氧化性酸（如硝酸、浓硫酸）中能迅速形成致密Cr2O3钝化膜，有效阻止基体进一步腐蚀。典型工况：在98%浓硫酸中，温度80℃以下腐蚀速率小于0.1mm/年。

2. **耐磷酸腐蚀的核心能力**：合金中钼（4-6%）和钨（1.5-4%）的协同作用，显著提升在湿法磷酸（含HF、H2SiF6、Cl-等杂质）中的耐蚀性。实验数据表明，在75%磷酸、含2000ppm氟离子、温度90℃条件下，腐蚀速率低于0.05mm/年。

3. **抗点蚀与缝隙腐蚀能力**：高铬、高钼及适量氮元素（≤0.05%）的加入，使合金的耐点蚀当量（PREN，即Pitting Resistance Equivalent Number，计算公式为Cr%+3.3Mo%+16N%）值达到40以上，在含氯离子的酸性环境中保持稳定。

4. **优良的冷热加工及焊接性能**：焊管采用自动钨极氩弧焊（GTAW/TIG）工艺，焊缝成型良好，无热裂纹倾向。焊态下即可获得与母材相当的耐腐蚀性能，无需后续固溶处理。

## 四、技术特点

**合金设计思路**：G30合金在哈氏合金G系列基础上提高铬含量至30%左右，同时控制铁含量（13-17%）以平衡相稳定性。关键元素作用：铬提供氧化性介质中的钝化能力；钼和钨增强还原性介质中的耐蚀性及抗点蚀能力；铜（1-2%）改善对还原性酸（如稀硫酸）的耐蚀性；碳含量严格控制（≤0.03%）以避免晶间碳化物析出。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，确保合金纯净度，降低非金属夹杂物含量，使焊管焊缝区域无微裂纹及气孔。

**热处理制度**：焊管交货状态为固溶处理，温度1120-1170℃，保温后快速水淬或空冷，以保持单相奥氏体组织，避免有害相（如σ相、μ相）析出。

**显微组织控制**：固溶态组织为均匀奥氏体，晶粒度控制在4-7级（ASTM标准），无连续碳化物网络。严格控制δ相含量（＜1%），确保加工及焊接性能。

**无损检测及质量保证**：每支焊管均进行100%涡流探伤（ET）或水压试验，焊缝区域附加100%渗透检测（PT）。关键批次可提供超声波探伤（UT）报告。化学成分采用直读光谱仪（OES）分析，力学性能测试按ASTM A370执行。

## 五、应用领域

1. **磷酸及化肥行业**：用于湿法磷酸生产中的换热器管、蒸发器管、输送管道及反应器内衬，尤其在含氟磷酸环境下替代传统高合金不锈钢。

2. **硫酸及硝酸工业**：适用于硫酸冷却器、硝酸浓缩塔、混酸处理系统等高温氧化性介质设备。

3. **石油化工**：用于含硫、含氯的酸性油气处理管线、热交换器及阀门部件。

4. **环保与废物处理**：用于垃圾焚烧烟气净化系统、酸洗废液回收装置，抵御酸性气体及氯化物腐蚀。

5. **制药与精细化工**：用于生产含卤素有机物的反应釜、蒸馏塔及管道系统。

6. **海洋工程**：适用于海水淡化装置中高温酸性介质处理段，如多效蒸馏（MED）系统。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：余量（约43-46%）；铬（Cr）：28.0-31.5%；钼（Mo）：4.0-6.0%；铁（Fe）：13.0-17.0%；钨（W）：1.5-4.0%；铜（Cu）：1.0-2.0%；锰（Mn）：≤1.5%；硅（Si）：≤0.8%；碳（C）：≤0.03%；磷（P）：≤0.04%；硫（S）：≤0.02%；钴（Co）：≤1.5%；氮（N）：≤0.05%。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：≥690 MPa（100 ksi）；屈服强度（0.2%偏置）：≥310 MPa（45 ksi）；延伸率：≥30%；硬度：≤100 HRB（洛氏硬度B标尺）。高温性能（538℃）：抗拉强度≥450 MPa，屈服强度≥200 MPa。

**物理性能（典型值，以实际质保书为准）**：

密度：8.22 g/cm³；熔点：1343-1377℃；热导率（20℃）：10.2 W/m·K；电阻率（20℃）：1.19 μΩ·m；线膨胀系数（20-100℃）：13.4 μm/m·℃；弹性模量（20℃）：195 GPa。

**耐腐蚀性能（典型值，以实际质保书为准）**：

临界点蚀温度（CPT，在1M NaCl+0.1M HCl溶液中）：≥70℃；在75%磷酸+2000ppm F-，90℃条件下腐蚀速率：≤0.05 mm/年；在98%硫酸，80℃条件下腐蚀速率：≤0.1 mm/年；在65%硝酸，沸腾条件下腐蚀速率：≤0.1 mm/年。

**产品规格范围**：

焊管外径：20-610 mm；壁厚：1.5-12.7 mm；单支长度：3-12 m（可定制）。也可按客户要求提供盘管或U型管。

**交货状态**：

固溶处理态（1120-1170℃水淬或空冷），表面经酸洗钝化处理，管内壁洁净无油污。

**批次溯源码解读**：

编码规则示例：MJ-G30-202505-ESR-015-HT-04-50×3。其中：MJ为上海墨钜代码；G30为牌号；202505为生产年月；ESR为冶炼工艺代码；015为炉号；HT为热处理批号；04为焊管生产线编号；50×3为规格代码（外径50mm×壁厚3mm）。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免在敏化温度区间长期服役**：G30合金在600-850℃区间停留时间过长会析出σ相（一种金属间化合物相，富铬和钼，导致基体贫铬，降低耐蚀性），降低耐腐蚀性能。焊接或热处理后应快速冷却通过该区间。

2. **禁止接触氢氟酸（HF）含量过高的介质**：虽然G30耐含氟磷酸，但纯氢氟酸或极高浓度氟离子环境（＞5000ppm）仍可能导致快速腐蚀，需提前与上海墨钜技术团队确认工况。

3. **焊接后无需热处理，但需注意热输入控制**：过大的焊接热输入（线能量＞1.5 kJ/mm）可能导致焊缝区晶粒粗化及偏析，建议采用小电流、快速度的焊接参数。

4. **加工硬化倾向明显**：冷弯、冷扩等冷加工后，材料硬度上升，若需进一步成形，应进行中间固溶退火（1120℃×30min，水淬）。

5. **表面划伤风险**：焊管表面钝化膜一旦被划伤或污染，在腐蚀性介质中可能成为点蚀萌生点。安装及搬运时应使用软质吊带，避免金属工具直接接触管面。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-20℃至50℃，相对湿度上限70%。管材应存放在干燥、通风的室内库房，地面铺设木质垫板或橡胶垫，高度不低于150mm。禁止与酸、碱、重金属粉末、氯化物盐类（如食盐、漂白粉）等腐蚀性物质混存。

**包装规范**：焊管两端用塑料管帽封口，外壁包裹防锈纸或塑料薄膜，内置干燥剂（硅胶包），外层采用木箱或编织袋加固。对于出口或海运包装，增加防潮铝箔袋及真空包装选项。

**运输注意事项**：运输过程中管材应使用绑带固定于托架或车厢内，避免滑动碰撞。顶部覆盖防水篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或专用管夹，禁止钢丝绳直接接触管面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

推荐方法：带锯切割（锯条齿距4-6 TPI，切削速度20-30 m/min）或激光切割（光纤激光，功率3-6 kW，切割速度1-3 m/min）。等离子切割（空气等离子，电流100-200 A）也可使用，但需注意热影响区宽度控制在2mm以内。切割后，切口端面需用锉刀或砂轮打磨光滑，去除毛刺及氧化皮。禁止使用普通碳钢砂轮片（可能引入铁污染），应使用不锈钢专用砂轮片（氧化铝或碳化硅材质）。

**焊接（如适用）**：

推荐焊接方法：自动钨极氩弧焊（GTAW/TIG），填充金属牌号为ERNiCrMo-13（AWS A5.14标准）。焊接参数：电流80-150 A（直流正接），电压10-15 V，焊接速度100-200 mm/min。保护气体：99.99%纯氩气，流量10-15 L/min，背面保护气体流量5-8 L/min。层间温度控制在100℃以下，无需预热。焊后无需热处理。注意事项：焊接前彻底清洁坡口及邻接区域（去除油污、水分及氧化膜）。禁止使用含硫或含氯的清洗剂（如三氯乙烯），推荐使用丙酮或无水乙醇。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1120-1170℃，保温时间按壁厚计算（每毫米1-2分钟，最短10分钟），冷却方式为水淬（水温≤40℃）或快速空冷。禁止炉冷或缓慢冷却，否则会导致敏化及σ相析出。

## 十、安装与维护建议

**安装要点**：推荐连接件材质为同牌号哈氏合金G30或更高级别（如哈氏合金C-276）。密封垫片应选用不含卤素（氟、氯、溴）的聚四氟乙烯（PTFE）或膨胀石墨垫片，避免使用石棉橡胶垫片（可能含氯离子）。安装后，若管材表面有油污或焊渣，应立即进行酸洗钝化处理（使用硝酸-氢氟酸混合液，浓度10% HNO3+2% HF，温度50-60℃，时间15-30分钟），然后清水冲洗并干燥。

**日常维护方法**：清洁周期根据介质腐蚀性而定，一般建议每3-6个月检查一次。清洗剂应选用中性或弱碱性（pH 7-9）不含氯离子的清洁剂，如碳酸钠溶液（2-5%）。禁止使用盐酸、次氯酸钠等含氯清洗剂。对于氧化性介质环境，可每半年进行一次钝化处理（20%硝酸，50℃，30分钟）以恢复钝化膜。

**常见故障及解决方法**：

1. **表面点蚀**：可能由于介质中氯离子浓度过高或钝化膜受损。处理措施：检查介质成分，若氯离子超标需调整工艺；对点蚀区域进行打磨抛光后重新钝化。

2. **焊缝开裂**：通常因焊接热输入过大或填充金属选择不当。处理措施：切除缺陷焊缝，重新按规范焊接，严格控制层间温度及保护气体流量。

3. **管材变形**：多因安装时未预留热膨胀余量或支撑间距过大。处理措施：按设计规范增设膨胀节或调整管卡间距，变形严重需更换管段。

## 十一、安全警示与应急处理

**高温操作安全**：进行焊接或热处理时，必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号10-12）及阻燃工作服。禁止触碰未冷却工件（表面温度可能超过500℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止触电或蒸汽烫伤）。

**切割加工安全**：使用激光或等离子切割时，操作人员必须佩戴防护面罩（遮光号5-8，针对激光需专用防护镜），开启排烟系统（风量≥2000 m³/h），并在切割区域周围设置防火帘隔离火花。禁止在无防护措施下直接观察切割弧光。

**产品损坏或腐蚀后的应急处理**：若管材发生泄漏或破裂，立即停机并关闭上下游阀门，切断介质源。人员穿戴防酸服、防酸手套及护目镜，将泄漏介质用石灰或碳酸钠中和后收集至专用废液桶。废弃物按危险废物（HW类，如HW34废酸）分类，委托有资质的单位处置。禁止直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含焊接工艺参数包、热处理曲线图、安装示意图、常见问题解答及完整质保书模板），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体工况推荐最优牌号及规格。

## 十三、购买建议

选择哈氏合金G30焊管时，建议从以下方面评估匹配度：首先确认介质成分（特别是磷酸浓度、氟离子及氯离子含量、温度），G30适用于含氟磷酸及氧化性混酸环境，若介质为强还原性（如稀盐酸），则C-276或C-22更合适。关键性能参数包括PREN值（≥40）、高温持久强度（538℃下≥450 MPa）及焊缝耐蚀性（需提供焊接工艺评定报告）。认证要求方面，化工行业通常需要NACE MR0175/ISO 15156认证，出口项目需提供船级社（如DNV、ABS）证书。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分及力学性能。备品备件建议按总用量的10-15%储备，特别是法兰、弯头及密封件。

## 十四、价格标准

哈氏合金G30焊管价格受牌号、规格尺寸、采购数量及附加技术要求影响。参考价格范围：标准规格（外径50-200mm，壁厚3-6mm）约为350-550元/公斤（含税出厂价）。批量折扣政策：单笔采购≥5吨可享5-12%折扣；≥10吨可享10-15%折扣。小批量试样（≤100公斤）通常上浮15-20%作为加价。如需定制长度、特殊热处理或第三方检测（如SGS报告），费用另行核算。具体报价请联系曾先生获取精确订单报价，报价有效期15个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如夹杂物超标、化学成分偏差、焊缝未熔合等）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话、视频）；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、拉伸、硬度、晶粒度）费用由上海墨钜承担。非常规项目（如高温持久、腐蚀试验）由双方协商。

**备品保障**：对应牌号及规格停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务。

**售后响应**：质量问题2小时内回复，48小时内出初步处理方案。
