哈氏合金G3耐磷酸湿法磷酸管板焊接性能好吗？

# 哈氏合金G3耐磷酸湿法磷酸管板焊接性能好吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为哈氏合金G3（UNS N06985）。哈氏合金G3是一种以镍为基体、添加铬、钼、铜、铁等元素的固溶强化型耐蚀合金，专门设计用于强腐蚀性介质环境，尤其在湿法磷酸生产过程中表现出卓越的耐蚀性能。该合金的使用温度范围覆盖-196℃至450℃，在高温高浓度磷酸、硫酸及含氟离子、氯离子等复杂腐蚀介质中仍能保持优异的抗均匀腐蚀和局部腐蚀能力。

核心优势包括：第一，在湿法磷酸（含氟、氯、硅等杂质）中具有极低的均匀腐蚀速率，年腐蚀率通常小于0.1mm/年；第二，抗点蚀和缝隙腐蚀能力优异，临界点蚀温度（CPT）高于80℃（典型值，以实际产品质保书为准）；第三，良好的焊接性能，可采用常规焊接方法获得与母材相当的耐腐蚀性能；第四，热稳定性好，在400℃以下长期服役不产生有害相析出；第五，综合力学性能优良，兼具高强度与良好的塑性，适合制造大型管板、换热器管束等关键部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）等高端装备，严格执行ASTM B582、B575及GB/T 15007等国内外标准。公司建立全流程工艺可追溯体系，从原材料入库到成品出厂，每道工序均进行严格检验，确保产品性能稳定可靠。

## 三、核心功能

哈氏合金G3管板具有以下核心功能：

第一，耐湿法磷酸腐蚀功能。在磷酸浓度30%-70%、温度60-100℃、含氟离子（F-）浓度高达2%及氯离子（Cl-）浓度1000ppm以上的苛刻工况下，合金表面能快速形成致密的钝化膜，阻止基体进一步腐蚀。典型数据表明，在65℃、45%磷酸+1.5%HF介质中，年腐蚀率低于0.05mm。

第二，抗点蚀与缝隙腐蚀功能。由于铬、钼、铜的协同作用，该合金在含氯离子环境中具有极高的抗点蚀当量（PREN值约为45-50），能有效抵抗管板与管子连接处的缝隙腐蚀和沉积物下的点蚀。

第三，高温强度保持功能。在400℃以下，合金的屈服强度仍能保持室温值的80%以上，确保高温工况下管板的结构稳定性。

第四，优良的冷热加工功能。合金在固溶状态下具有良好的塑性，可进行冷弯、冲孔、胀管等加工而不产生裂纹；热加工温度范围宽（950-1150℃），适合锻造和热轧成型。

## 四、技术特点

合金设计思路方面，哈氏合金G3通过添加铬（21-23.5%）提高钝化膜稳定性，钼（6-8%）增强抗还原性介质腐蚀能力，铜（1.5-2.5%）抑制磷酸中氟离子的活化腐蚀，铁（18-21%）平衡合金成本与强度，同时严格控制碳（≤0.015%）和硅（≤1.0%）含量以减少晶间腐蚀敏感性。

冶炼工艺采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，有效脱除气体和有害杂质，确保成分均匀性和纯净度，非金属夹杂物级别控制在ASTM E45标准细系1.0级以内。

热处理制度为固溶处理：加热至1100-1150℃，保温时间按板厚每25mm不少于1小时计算，随后快速水淬。固溶处理后合金为单一奥氏体组织，无有害相析出。

显微组织控制方面，固溶态晶粒度控制在ASTM 4-7级，确保强度与塑性的良好匹配。通过控制终轧温度和冷却速度，避免σ相和μ相在晶界析出，保证耐腐蚀性能。

无损检测及质量保证方面，每张管板均进行100%超声波探伤（UT）按ASTM A578 C级标准，以及液体渗透检测（PT）按ASTM E165标准。光谱分析（OES）逐件确认化学成分。批次可追溯，每件产品均带有唯一钢印编号。

## 五、应用领域

第一，湿法磷酸行业：用于磷酸反应器、浓缩器、换热器管板及管束，直接接触含氟磷酸料浆。第二，化肥工业：用于磷酸铵、磷酸二铵等磷肥生产装置中的加热器和蒸发器。第三，石油化工：用于含氟化氢、氯化氢的烷基化装置和催化剂再生系统。第四，烟气脱硫（FGD）：用于燃煤电厂脱硫塔入口区域的喷淋管和衬板，抵抗含氯硫酸的腐蚀。第五，化工设备制造：用于制造大型板式换热器、U形管换热器的管板及封头。第六，制药与精细化工：用于生产含磷酸、硫酸的医药中间体设备。

## 六、产品详细参数

化学成分（wt%）：镍Ni：余量（基体）；铬Cr：21.0-23.5；钼Mo：6.0-8.0；铜Cu：1.5-2.5；铁Fe：18.0-21.0；钴Co：≤5.0；钨W：≤1.5；碳C：≤0.015；硅Si：≤1.0；锰Mn：≤1.0；磷P：≤0.04；硫S：≤0.03。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm≥690MPa；屈服强度Rp0.2≥310MPa；延伸率A≥40%；硬度HRB 85-95（或HV 165-200）。高温性能（200℃）：抗拉强度≥590MPa；屈服强度≥230MPa。

物理性能：密度8.14g/cm³；熔点1350-1380℃；热导率（20℃）12.1W/(m·K)，（100℃）14.5W/(m·K)；电阻率（20℃）1.15μΩ·m；线膨胀系数（20-100℃）14.2×10⁻⁶/K；弹性模量（20℃）195GPa。

耐腐蚀性能（典型值，以实际产品质保书为准）：在65℃、45%磷酸+1.5%HF溶液中，年腐蚀率≤0.10mm；临界点蚀温度CPT≥80℃（ASTM G48方法E）；在含2000ppm Cl-的溶液中，缝隙腐蚀温度CCT≥50℃（ASTM G48方法F）。

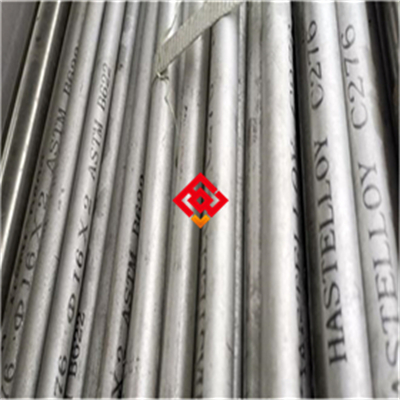

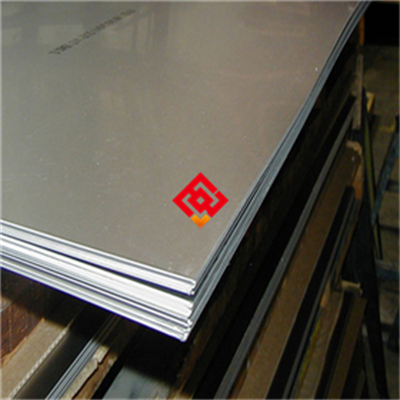

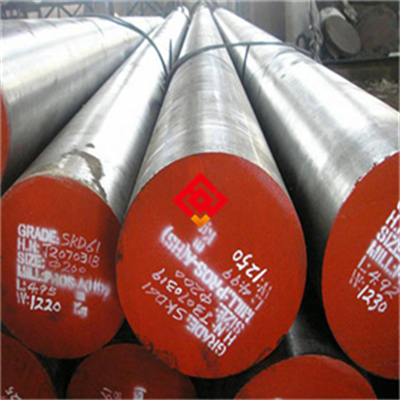

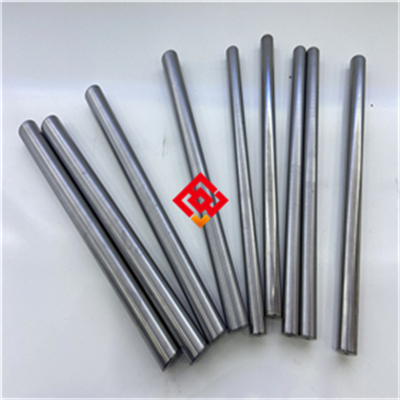

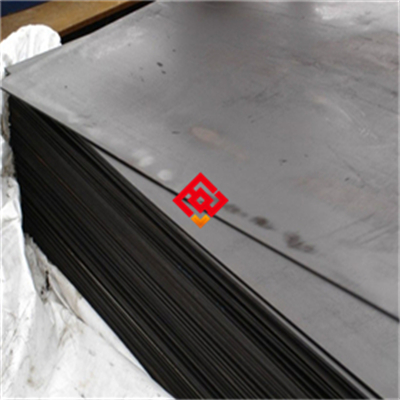

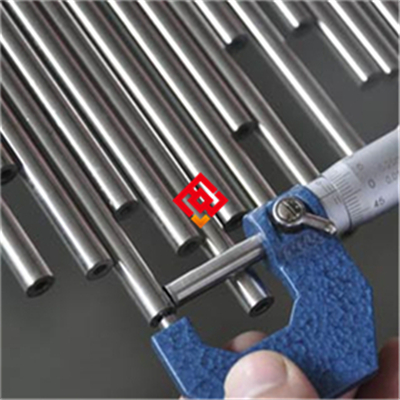

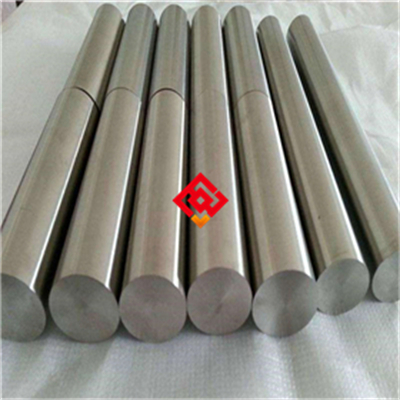

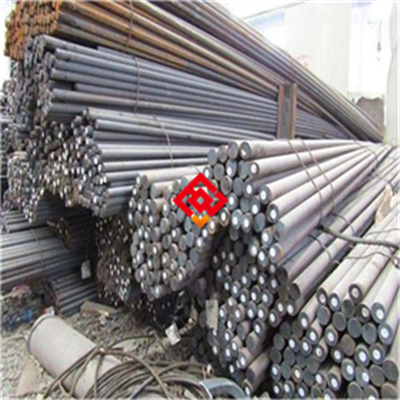

产品规格范围：管板（锻件）直径100-3000mm，厚度10-200mm；板材厚度3-80mm，宽度1000-2500mm，长度2000-6000mm；棒材直径10-300mm；管材外径10-219mm，壁厚1-12mm；丝材直径0.5-6mm。

交货状态：固溶处理+酸洗表面。管板锻件可提供粗加工或精加工表面。板材为热轧或冷轧后固溶酸洗。棒材为固溶后磨光或车光。

批次溯源码解读：编码规则为MJ-G3-年月-炉号-热处理批号-规格代码。例如：MJ-G3-202503-3125-HT08-PL20，其中MJ代表上海墨钜，G3为牌号，202503为生产年月，3125为炉号，HT08为热处理批号，PL20表示板厚20mm。客户可通过编码向销售部门索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在550-850℃温度区间长时间停留，该温度范围会导致σ相和μ相析出，显著降低耐腐蚀性和冲击韧性。第二，禁止在含氟化氢浓度超过3%的磷酸介质中长时间使用，过高氟离子浓度会破坏钝化膜。第三，焊接后如不能立即进行酸洗钝化，应保持焊缝区域干燥，避免潮湿环境造成氯离子应力腐蚀。第四，冷加工（如胀管）变形量超过15%时，需进行中间固溶退火（1100℃水淬）以恢复塑性。第五，表面划伤或磕碰会破坏钝化膜，成为腐蚀优先发生点，加工和搬运过程中必须保护表面。第六，与碳钢或低合金钢接触时需进行绝缘隔离，防止电偶腐蚀。

## 八、存储与运输指南

存储环境要求：室内干燥仓库，温度-20℃至50℃，相对湿度上限70%。管板应放置在木制或橡胶垫材上，禁止直接接触水泥地面或铁架。禁止与酸、碱、重金属粉末、活性硫化物等腐蚀性物质混存。

包装规范：每张管板先用中性防锈纸包裹，外层用塑料薄膜密封，内置干燥剂（硅胶包）。对于大型管板，采用木箱框架固定，内部用泡沫塑料填充缓冲。小尺寸板材和棒材采用编织袋或纸箱包装。

运输注意事项：车辆货厢必须清洁干燥，管板平放并用木楔固定，防止滑动。运输过程中加盖防水篷布，避免雨淋暴晒。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用铁钩或硬物敲击。

## 九、加工操作规范

切割：推荐采用等离子切割（电流200-400A，切割速度500-1500mm/min）或带锯切割（锯条齿距4-6齿/英寸，线速度20-40m/min）。对于精密部件，可采用激光切割（功率3000-6000W）或水刀切割。切割后必须用锉刀或砂轮机打磨切割边缘，去除热影响区和氧化皮。注意事项：禁止使用普通碳钢砂轮片，应使用专用不锈钢砂轮片，防止铁离子污染。禁止火焰切割，因高温会导致耐腐蚀性能下降。

焊接（适用于管板与管子连接）：推荐焊接方法为钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号推荐ERNiCrMo-3（如Inconel 625）或ERNiCrMo-4（如Hastelloy C-276）。焊接电流：TIG焊80-150A，MIG焊150-250A；电压：TIG焊10-15V，MIG焊20-28V；焊接速度：100-200mm/min。层间温度控制在100℃以下。保护气体采用99.99%纯氩，流量12-18L/min。焊后需进行酸洗钝化处理（硝酸+氢氟酸混合液）。注意事项：焊前必须清除焊丝和母材表面的油污、水分和氧化膜。禁止使用含氯的清洗剂。焊后如无法立即酸洗，应保持干燥并尽快处理。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：固溶处理温度1100-1150℃，保温时间按板厚每25mm不少于1小时计算，随后快速水淬（水温≤40℃）。注意事项：加热炉内气氛应为中性或微氧化性，禁止使用还原性气氛。冷却水应清洁无油污。禁止空冷或炉冷，否则会导致有害相析出。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐选用同级别哈氏合金G3或更高级别的镍基合金（如Hastelloy C-276），避免使用碳钢或304不锈钢。密封垫片应选用不含卤素（氯、氟）的聚四氟乙烯（PTFE）或膨胀石墨垫片。安装完成后，对焊缝及热影响区进行酸洗钝化处理（使用20%硝酸+3%氢氟酸溶液，温度50-60℃，浸泡20-30分钟），然后用去离子水冲洗干净并干燥。

日常维护方法：清洁周期根据介质腐蚀性确定，通常每3-6个月进行一次。清洗剂推荐使用中性或弱碱性不含氯的清洗液（如pH 7-9的磷酸钠溶液），禁止使用盐酸或含氯漂白剂。清洗后用软布擦干或压缩空气吹干。对于长期停用设备，应进行氮气保护或干燥封存。

常见故障及解决方法：第一，表面点蚀：检查介质中氯离子浓度是否超标，或是否存在沉积物覆盖。处理措施为清除沉积物，进行酸洗钝化恢复钝化膜，必要时提高介质流速。第二，焊缝开裂：检查焊接工艺参数是否合理，层间温度是否过高，填充金属是否匹配。处理措施为打磨去除裂纹，重新焊接并严格控制层间温度。第三，管板变形：检查是否因温度波动过大或安装应力集中导致。处理措施为重新校平，调整支撑结构，避免局部过热。

## 十一、安全警示与应急处理

高温操作安全：进行固溶处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（遮光号≥10）和阻燃工作服。禁止触碰未冷却工件，工件温度降至100℃以下方可移动。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

切割加工安全：等离子切割或激光切割时，操作人员必须佩戴遮光号≥12的防护面罩，防止弧光灼伤眼睛。切割区域必须配备排烟系统，及时排出金属烟尘和臭氧。切割火花周围2米内禁止放置易燃物，设置防火挡板。

产品损坏或腐蚀后的应急处理：发现管板穿孔或严重腐蚀泄漏时，立即停机隔离，切断磷酸介质源。操作人员穿戴防酸服、橡胶手套和护目镜，用大量清水冲洗泄漏区域，然后用石灰或碳酸钠中和酸性废液。收集的废液和废渣按危险废物（HW类，如HW34废酸）分类存放，交由有资质的环保公司处置。泄漏区域进行通风干燥后，方可进行维修作业。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

从应用场景匹配度考虑，哈氏合金G3特别适合湿法磷酸、含氟磷酸及含氯硫酸工况，若介质中含有大量氧化性离子（如Fe³⁺、Cu²⁺），建议评估是否需升级至Hastelloy G30或C-276。关键性能参数方面，应核对PREN值（≥45）、临界点蚀温度（≥80℃）及高温持久强度数据，确保满足设计寿命要求。认证要求方面，根据项目需要确认是否需提供船级社认证（如DNV、ABS）、NACE MR0175/ISO 15156认证或ASME BPVC认证。建议备品备件比例按关键设备10%-15%配置，非关键设备5%-10%。强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和耐腐蚀性能。

## 十四、价格标准

参考价格范围：哈氏合金G3管板锻件，直径500mm以下，厚度20-50mm，单价约280-380元/公斤；直径500-1500mm，厚度50-100mm，单价约320-450元/公斤。板材（3-20mm厚）单价约260-350元/公斤。棒材（直径20-100mm）单价约240-320元/公斤。批量折扣政策：单次采购量≥5吨可享5-12%折扣；≥10吨可享10-18%折扣。小批量试样（≤500公斤）加价15-20%。附加技术要求如双认证（船级社+第三方检测）、定制热处理或精加工表面，费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、夹杂物超标、热处理不当）导致失效的，上海墨钜承诺免费更换或全额退款。

技术资料：随货提供中英文质保书（含完整化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：24小时内远程电话或视频指导；如需现场服务，48小时内工程师抵达客户现场。

检测服务：可安排SGS、BV等国际权威第三方检测，常规检测项目（化学成分、力学性能、硬度、晶粒度）费用由上海墨钜承担。非常规项目（如腐蚀试验、高温持久试验）按实际成本收费。

备品保障：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保设备维护无忧。

售后响应：质量问题2小时内回复，48小时内出具初步解决方案。紧急情况可安排加急处理。
