# SUSF6NM沉淀硬化水轮机叶片锻件探伤吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

SUSF6NM属于沉淀硬化不锈钢大类，典型牌号为SUSF6NM（对应国际标准中的06Cr13Ni4Mo或ASTM F6NM）。该材料是一种马氏体沉淀硬化不锈钢，通过合理的热处理工艺获得高强度与良好韧性的平衡。产品特性包括：优异的抗空蚀和抗泥沙磨损性能，在淡水及弱酸性介质中具有出色的耐腐蚀能力，同时具备良好的焊接性和可加工性。使用温度范围通常为-20℃至400℃，适用于水力机械长期服役环境。核心优势如下：其一，屈服强度可达到600MPa以上，满足大型水轮机叶片对强度的严苛要求；其二，延伸率不低于15%，确保构件在复杂应力下不发生脆性断裂；其三，耐空蚀性能优于普通马氏体不锈钢，显著延长检修周期；其四，沉淀硬化处理后组织均匀，探伤合格率高，可满足超声波探伤（UT）和磁粉探伤（MT）的质量要求；其五，可制造大尺寸锻件，最大截面厚度可达500mm以上。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及大型锻造压机，严格执行ASTM A182、GB/T 1220及JB/T 5000等标准。全流程工艺可追溯，从原材料入库到成品出厂均建立批次档案，确保每一件水轮机叶片锻件的质量可靠性。

## 三、核心功能

SUSF6NM沉淀硬化不锈钢锻件具备以下核心功能：

1. **高强度与高韧性平衡**：通过沉淀硬化热处理，室温抗拉强度可达850MPa以上，同时冲击功（KV2）不低于40J，避免叶片在运行中发生脆断。

2. **优异的抗空蚀性能**：在高速水流冲击下，材料表面不易产生气蚀坑，实测空蚀失重率低于普通304不锈钢的1/3，适用于高水头水轮机转轮。

3. **良好的耐泥沙磨损性**：在含沙水流环境中，其表面硬度（HBW 280-330）可有效抵抗磨粒磨损，延长叶片使用寿命。

4. **可焊性及可修复性**：采用同材质焊丝（如ER410NiMo）进行钨极氩弧焊（TIG）或手工电弧焊（SMAW），焊接接头强度不低于母材的90%，且焊后可不经热处理直接使用（需控制层间温度低于150℃）。

5. **探伤适应性**：锻件经最终热处理后，晶粒度可控制在5级或更细，内部组织致密，无白点、裂纹、缩孔等缺陷，可满足1级探伤要求（超声波探伤灵敏度Φ2mm平底孔当量）。

## 四、技术特点

**合金设计思路**：SUSF6NM的合金化原理是在13%铬马氏体不锈钢基础上，添加约4%的镍和约0.5%的钼。铬提供基本的耐腐蚀性；镍扩大奥氏体相区，使材料在淬火后获得板条马氏体组织，同时降低回火脆性倾向；钼提高钝化膜稳定性并增强抗点蚀能力。碳含量控制在0.06%以下，避免形成过多碳化物影响韧性。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段脱除有害气体（氧、氮、氢）和挥发性杂质，ESR阶段进一步净化非金属夹杂物（如硫化物、氧化物），使夹杂物级别达到细系1.0级以下，为后续锻造和热处理提供纯净基体。

**热处理制度**：典型热处理工艺为“调质+沉淀硬化”。首先进行淬火处理：加热至950-1050℃保温后油冷或空冷，获得马氏体组织；随后进行回火处理：在580-620℃保温2-4小时后空冷，析出细小碳化物（如M23C6型）和金属间化合物，实现沉淀强化。最终硬度控制在HBW 280-330之间。

**显微组织控制**：最终组织为回火马氏体基体上弥散分布细小的碳化物和富铜相（若含铜）。晶粒度控制在5-8级，避免粗晶导致韧性下降。通过控制回火温度和保温时间，可调节δ相含量（通常低于5%），防止焊接热影响区出现脆化。

**无损检测及质量保证**：每一件锻件均进行100%超声波探伤（UT），按照ASTM A388或GB/T 6402标准，检测灵敏度达到Φ2mm平底孔当量。同时进行磁粉探伤（MT）检查表面及近表面缺陷。化学成分采用直读光谱仪（OES）分析，力学性能采用万能试验机检测，所有数据均记录于批次质保书中。

## 五、应用领域

SUSF6NM锻件主要应用于以下行业及部件：

- **水力发电行业**：用于制造水轮机转轮叶片、活动导叶、顶盖、底环等关键部件，尤其适用于高水头、高含沙量水电站。

- **泵阀制造行业**：用于制造大型离心泵叶轮、泵壳、截止阀阀瓣等，承受高压水流冲刷。

- **船舶制造行业**：用于螺旋桨桨叶、舵叶等海水腐蚀环境下的部件，要求耐海水腐蚀和抗空蚀。

- **化工机械行业**：用于制造离心机转鼓、搅拌桨等，接触弱酸性或中性介质。

- **矿山机械行业**：用于制造磨机衬板、破碎机锤头等，要求高耐磨性。

## 六、产品详细参数

**化学成分（wt%，典型值）**：

碳（C）：≤0.06%；硅（Si）：≤0.80%；锰（Mn）：0.50-1.00%；磷（P）：≤0.030%；硫（S）：≤0.020%；铬（Cr）：12.00-14.00%；镍（Ni）：3.50-5.00%；钼（Mo）：0.30-0.70%；钒（V）：0.05-0.20%（可选添加）；铜（Cu）：≤0.50%（可选添加）。其余为铁（Fe）。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：850-1000MPa；屈服强度（Rp0.2）：650-800MPa；延伸率（A）：15-20%；断面收缩率（Z）：40-50%；硬度（HBW）：280-330；冲击功（KV2，-20℃）：≥27J。

**物理性能（典型值）**：

密度：7.78 g/cm³；熔点：1400-1450℃；热导率（20℃）：25 W/(m·K)；电阻率（20℃）：0.70 μΩ·m；线膨胀系数（20-100℃）：11.0×10⁻⁶/℃；弹性模量（20℃）：200 GPa。

**耐腐蚀性能**：

在淡水及pH值4-9的水质中，年腐蚀速率低于0.01mm/年。临界点蚀温度（CPT）在3.5%NaCl溶液中约为20℃（典型值，以实际测试为准）。抗应力腐蚀开裂性能优于普通13Cr马氏体不锈钢。

**产品规格范围**：

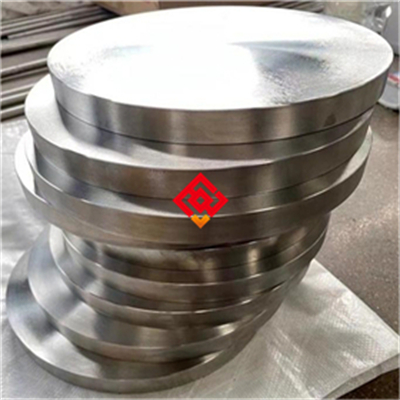

- **锻件**：最大单件重量可达20吨，截面厚度50-500mm，长度1000-6000mm。可提供圆饼、方块、台阶轴、异形锻件等。

- **板材**：厚度10-200mm，宽度1000-3000mm，长度2000-8000mm。

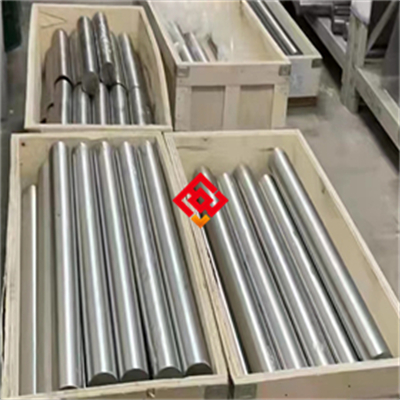

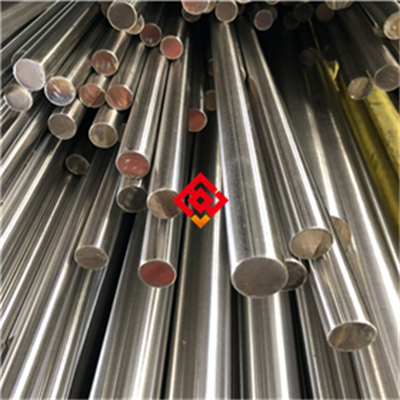

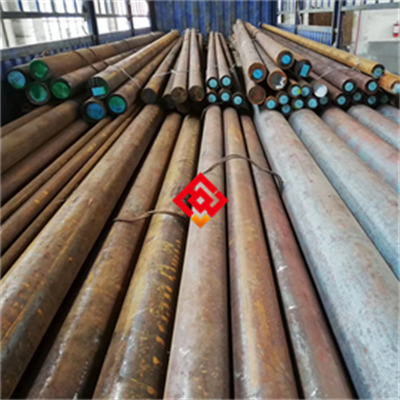

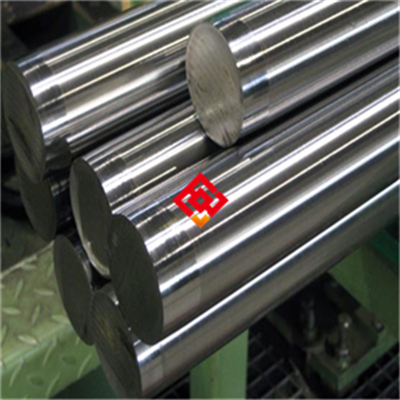

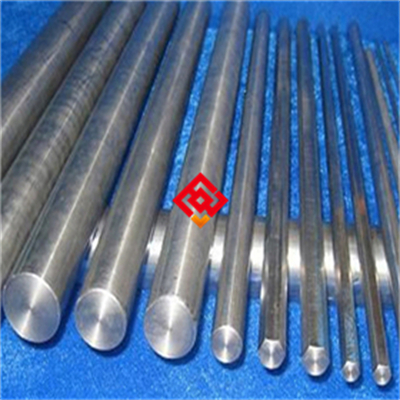

- **棒材**：直径20-500mm，长度3000-6000mm。

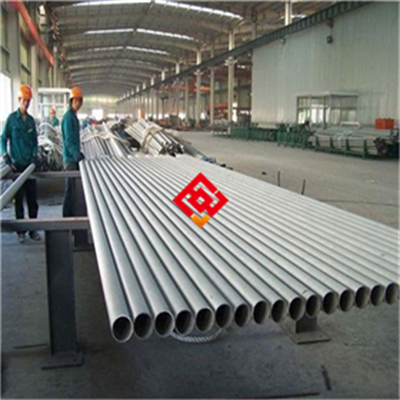

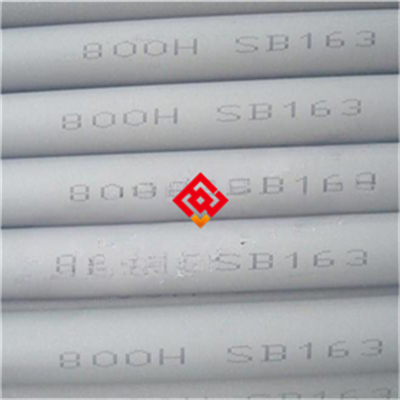

- **管材**：外径50-500mm，壁厚5-50mm，长度3000-6000mm。

- **丝材**：直径1.0-10mm，盘状或直条供应。

**交货状态**：

通常以调质（淬火+回火）状态交货，表面经酸洗或喷砂处理。也可按用户要求提供退火状态（硬度较低，便于加工）或固溶状态。表面可进行磨光、车光或抛光处理。

**批次溯源码解读**：

编码规则为：MJ-SUSF6NM-年月-炉号-热处理批号-规格代码。例如：MJ-SUSF6NM-202503-01234-HT01-300X100表示上海墨钜生产、SUSF6NM牌号、2025年3月生产、炉号01234、热处理批号HT01、规格为直径300mm长度100mm的棒材。每批产品随货提供原厂质保书，质保书编号与批次码一一对应，客户可通过上海墨钜官网或电话查询真伪。

## 七、注意事项

1. **避免长期服役于400℃以上温度**：SUSF6NM在400℃以上长期服役时，会发生回火脆化（即“475℃脆性”），导致冲击韧性显著下降。建议使用温度不超过400℃，若需高温应用，应选用更高级别的沉淀硬化不锈钢。

2. **禁止接触含氯离子高浓度介质**：在含氯离子（如海水、漂白液）环境中，该材料可能发生点蚀或应力腐蚀开裂（SCC）。若用于海洋环境，建议进行表面钝化处理或增加涂层防护。

3. **焊接后必须进行热处理**：厚截面焊接（板厚超过20mm）后，建议进行去应力退火处理（加热至580-620℃保温后缓冷），否则焊接残余应力可能引发冷裂纹。薄板焊接（厚度≤10mm）可不进行焊后热处理，但需控制层间温度。

4. **加工硬化倾向明显**：冷加工（如冷弯、冷拉）时，材料会产生加工硬化，导致后续加工困难。若需多次冷变形，应在变形量达到15%后进行中间退火（加热至750-800℃保温后空冷）。

5. **表面划伤风险**：锻件表面划伤或磕碰会破坏钝化膜，成为腐蚀起点。在搬运、加工和安装过程中，应使用软质衬垫（如橡胶垫、木垫），禁止使用铁质工具直接接触表面。

6. **热处理敏感区间**：在300-400℃区间回火时，材料会发生不可逆的脆化，因此中间热处理应避开此温度范围，推荐回火温度选在580-620℃。

## 八、存储与运输指南

**存储环境要求**：

- 温度范围：-10℃至40℃。

- 相对湿度上限：60%，避免在高湿环境下长期存放。

- 地面垫材：使用木质托盘或橡胶垫，高度不低于100mm，避免与水泥地面直接接触。

- 禁止混存的物质：严禁与酸、碱、氯盐、重金属粉末（如铜粉、锌粉）等腐蚀性物质同库存储。

**包装规范**：

- 防潮防锈方式：先用塑料薄膜（PE膜）包裹锻件，内置干燥剂（硅胶包，每立方米空间至少放置500g）；外层用编织袋或木箱加固，木箱内壁衬有防潮纸。

- 对于精加工表面（如磨光面、抛光面），应涂覆防锈油（如硬膜防锈油）后再进行包装。

**运输注意事项**：

- 固定方式：使用钢带或尼龙绑扎带固定于运输托架，避免运输中窜动。锻件之间应垫橡胶垫或木块，防止相互碰撞。

- 防雨防暴晒：车厢或集装箱必须有防雨篷布，严禁露天运输。夏季运输时，车厢内温度不宜超过50℃。

- 吊装要求：使用吊带或专用吊具，禁止钢丝绳直接接触锻件表面，以免造成划伤。吊装时保持平稳，避免冲击。

**明确标注禁止行为**：

- 禁止与腐蚀性物质混放。

- 禁止露天存放（包括短期存放）。

- 禁止踩踏、抛掷或倾倒产品。

## 九、加工操作规范

**切割**：

- 推荐方法：对于厚度≤50mm的板材，可采用等离子切割（电流根据板厚调节，如20mm板厚使用200A电流，切割速度500-800mm/min）或激光切割（功率4-6kW）。对于厚度＞50mm的锻件，推荐使用带锯（锯条齿距4-6mm，线速度20-30m/min）或水刀切割（磨料为石榴砂，压力380-400MPa）。

- 切割后打磨要求：切割边缘应使用氧化铝砂轮打磨光滑，去除热影响区（HAZ）和毛刺，打磨深度至少0.5mm。

- 禁止：禁止使用普通碳化硅砂轮片（因可能引入杂质导致表面污染）；禁止在切割后立即进行焊接（需等待至室温）。

**焊接（适用时）**：

- 推荐焊接方法：钨极氩弧焊（TIG）或手工电弧焊（SMAW）。

- 填充金属牌号：ER410NiMo（TIG焊丝）或E410NiMo-15（焊条）。

- 焊接电流/电压/速度：TIG焊时，电流80-120A（根据板厚），电压12-16V，焊接速度100-150mm/min；SMAW焊时，电流100-140A，电压22-26V。

- 层间温度：控制在150℃以下，避免过热导致组织粗化。

- 保护气体：TIG焊使用纯氩气（纯度≥99.99%），流量8-12L/min。

- 焊后热处理：对于厚度＞20mm的焊缝，焊后应立即进行去应力退火（580-620℃保温1-2小时，炉冷至300℃后空冷）。

- 注意事项：焊接前需清除坡口两侧20mm范围内的油污、锈迹和水分；焊接过程中应保持短弧操作。

- 禁止：禁止使用低合金钢或碳钢填充材料；禁止在焊接时使用含氯的清洗剂。

**热处理**：

- 固溶温度：950-1050℃，保温时间按截面厚度每25mm保温1小时计算（最少1小时）。

- 冷却方式：油冷（适用于截面厚度≤100mm）或空冷（适用于截面厚度≤50mm）。对于大型锻件，可采用喷淋冷却。

- 回火（沉淀硬化）温度：580-620℃，保温时间2-4小时，冷却方式为空冷。

- 注意事项：热处理前必须清除表面油污；炉内气氛应保持中性或微氧化性，避免增碳或脱碳。

- 禁止：禁止在淬火后立即进行回火（需等待锻件冷却至室温）；禁止使用水淬（因易产生淬火裂纹）。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点**：

- 推荐连接件材质：螺栓、螺母等紧固件应使用与SUSF6NM同级别或更高级别的沉淀硬化不锈钢（如17-4PH），避免使用碳钢紧固件（因电偶腐蚀风险）。

- 密封垫片选型：避免使用含卤素（如氯、氟）的垫片（如聚四氟乙烯PTFE垫片在高温下可能释放腐蚀性气体），推荐使用石墨垫片或丁腈橡胶垫片。

- 安装后的酸洗钝化或清洁要求：安装完成后，应使用中性清洗剂（如不含氯的碱性清洗剂）清除表面油污和杂质，然后进行酸洗钝化处理（使用硝酸和氢氟酸混合液，比例10:1，温度20-40℃，浸泡10-20分钟），最后用去离子水冲洗干净并干燥。

**日常维护方法**：

- 清洁周期：每3个月进行一次表面清洁，若环境腐蚀性较强（如沿海地区），应缩短至每月一次。

- 清洗剂类型：使用中性清洗剂（pH值6-8）或不含氯的弱碱性清洗剂，禁止使用含盐酸、硫酸的酸性清洗剂。

- 防锈/防氧化处理：若发现表面出现锈斑，应立即用不锈钢专用抛光膏（不含氯）打磨去除，然后重新进行钝化处理。长期停运时，应涂覆防锈油保护。

**常见故障及解决方法**：

1. **表面点蚀**：表现为直径0.1-1mm的针孔状腐蚀坑。原因多为表面钝化膜受损或接触氯离子。处理方法：用细砂纸（400目以上）打磨点蚀区域，清除腐蚀产物，然后进行酸洗钝化处理。若点蚀深度超过0.5mm，需进行补焊修复。

2. **焊缝开裂**：表现为焊接接头出现纵向或横向裂纹。原因多为焊接参数不当（层间温度过高）或焊后未及时热处理。处理方法：用砂轮打磨去除裂纹（确保裂纹完全清除），重新焊接并控制层间温度在150℃以下，焊后立即进行去应力退火。

3. **变形**：表现为锻件在加工或使用后出现弯曲或扭曲。原因多为残余应力释放或超负荷运行。处理方法：对于轻微变形（变形量＜0.5mm/m），可通过冷压校正（使用液压机，压力不超过材料屈服强度的80%）；对于严重变形，需进行热校正（加热至580-620℃后加压校正，然后缓冷）。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）、阻燃服（如Nomex材质）、安全鞋。

- 禁止触碰未冷却工件：热处理后的工件表面温度可能高达600℃，必须等待其自然冷却至室温（至少2小时）后方可接触。

- 现场灭火器类型：配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（因水遇高温金属可能引发爆炸或氢脆）。

**切割加工安全**：

- 防护面罩：等离子切割时使用遮光号≥12的面罩；激光切割时使用遮光号≥14的面罩。

- 排烟系统：切割区域必须配备局部排烟装置，排出金属烟尘（如铬、镍氧化物），排烟量不低于1000m³/h。

- 火花隔离要求：切割区域周围2米内不得放置易燃物（如油桶、纸箱），地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：

- 停机隔离：一旦发现产品出现严重腐蚀或开裂，应立即停止设备运行，隔离故障区域，切断介质源（如关闭进水阀门）。

- 人员防护：处理腐蚀产物时，操作人员应佩戴耐酸手套、护目镜和防尘口罩（N95级）。

- 泄漏介质中和收集：若泄漏介质为酸性（如含氯溶液），可用碳酸钠（纯碱）或石灰粉进行中和，然后用吸附材料（如硅藻土、沙土）收集并装入专用容器。

- 废弃物的分类及处置：腐蚀产物、中和后的废渣、废弃的防护用品等均属于危险废物（HW类，代码HW17或HW34），应严格按照当地环保法规交由有资质的处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择SUSF6NM沉淀硬化不锈钢锻件时，建议从以下方面评估匹配度：

1. **应用场景匹配度**：确认使用环境是否含氯离子、pH值范围、工作温度及冲击载荷。若用于海水环境，建议要求材料进行临界点蚀温度（CPT）测试；若用于高水头水轮机，应重点考核抗空蚀性能。

2. **关键性能参数**：重点关注PREN值（耐点蚀当量，典型值18-22）、高温持久强度（如400℃下1000小时持久强度≥300MPa）、硬度（HBW 280-330）和冲击功（KV2≥27J）。这些参数直接影响产品寿命。

3. **认证要求**：若用于出口项目或船舶行业，需确认是否持有船级社认证（如DNV、BV、CCS）、NACE MR0175（用于酸性油气田）或ISO 9001体系认证。上海墨钜可提供相应认证文件。

4. **备品备件比例**：建议一次性采购10%-15%的备品备件，以应对突发故障或检修需求。对于大型水轮机叶片，建议同时采购同炉号材料，确保更换时性能一致。

建议用户核对上海墨钜原厂质保书（核对化学成分、力学性能、探伤结果），并要求提供第三方检测报告（如SGS、BV）以验证性能，尤其对于关键承力部件。

## 十四、价格标准

SUSF6NM沉淀硬化不锈钢锻件的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下：

- **常规锻件（截面厚度≤200mm，单件重量≤5吨）**：约80-120元/公斤。

- **大型锻件（截面厚度200-500mm，单件重量5-20吨）**：约100-150元/公斤。

- **板材（厚度10-50mm）**：约90-130元/公斤。

- **棒材（直径20-200mm）**：约85-120元/公斤。

- **管材（壁厚5-30mm）**：约110-160元/公斤。

- **丝材（直径1-10mm）**：约150-200元/公斤。

**批量折扣政策**：采购量≥5吨时，可享受5-12%的折扣（具体比例根据牌号和规格协商）。**小批量试样加价规则**：对于单次采购量＜500公斤的试样订单，通常上浮15-20%。**附加技术要求费用**：如需双认证（如船级社认证+NACE认证），加收5-10%；如需第三方检测（如SGS报告），加收3-5%；如需定制热处理（如特殊回火温度），加收2-5%。

具体报价请联系曾先生获取精确订单报价，报价有效期为30天。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分不符、热处理不当导致性能不达标）导致产品失效的，上海墨钜将免费更换同规格产品或按合同价退款，并承担退换货产生的运输费用。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程（含焊接参数、热处理曲线）。

- **技术支持**：客户可通过电话或邮件获得24小时内远程技术指导；如需现场服务（如焊接工艺评定、安装指导），48小时内工程师抵达现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行化学成分、力学性能、腐蚀试验等检测，常规检测项目费用由上海墨钜承担（限首次采购或批量订单）。特殊检测项目（如高温持久试验、应力腐蚀试验）费用协商。

- **备品保障**：该产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护需求。

- **售后响应**：质量问题投诉2小时内回复（工作日），48小时内出具初步处理方案（包括故障分析、修复建议或退换货流程）。
