# Nilo36超低膨胀因瓦型带材产品介绍

## 一、产品概述与适用范围

Nilo36属于超低膨胀因瓦合金（Invar Alloy）大类，典型牌号为Nilo36（对应国内牌号4J36或Invar36）。该产品以极低的热膨胀系数为核心特性，在-60℃至+280℃温度范围内，其平均线膨胀系数可控制在1.5×10⁻⁶/℃以内，远低于普通奥氏体不锈钢（约17×10⁻⁶/℃）和碳钢（约12×10⁻⁶/℃）。Nilo36并非“36因瓦”这一俗称的简单重复，而是经过精确成分控制和先进冶炼工艺生产的超低膨胀精密合金带材。其核心优势包括：第一，尺寸热稳定性极高，适用于精密仪器和光学系统；第二，在宽温区内膨胀系数近乎恒定，避免热变形导致的装配误差；第三，良好的加工塑性和焊接性能，可制成薄带、箔材及复杂形状部件；第四，与玻璃、陶瓷等材料的热膨胀匹配性好，适用于封接组件。该产品主要应用于需要高尺寸稳定性的精密制造领域，如航空航天惯性导航系统、激光光学平台、精密测量仪器、液化天然气（LNG）储运设备以及半导体制造设备等。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）以及多辊精密轧制生产线。公司严格执行ASTM F1684、GB/T 15018及NACE MR0175等国际国内标准，全流程工艺可追溯，确保每批次产品化学成分均匀、膨胀性能稳定、表面质量优异。公司长期为航空航天、精密仪器、石油化工及半导体行业提供高品质特殊合金材料，具备完善的质保体系和快速响应能力。

## 三、核心功能

Nilo36超低膨胀因瓦型带材具备以下四项核心功能：

第一，超低热膨胀功能。在-60℃至+280℃范围内，平均线膨胀系数典型值低至1.2×10⁻⁶/℃至1.5×10⁻⁶/℃（以实际产品质保书为准），可确保精密组件在温度波动环境下保持尺寸稳定，避免因热变形导致的光路偏移或机械间隙变化。

第二，优异的高温稳定性。在长期服役温度不超过300℃的条件下，材料组织稳定，不发生明显的相变或膨胀系数突变，适用于需要长期可靠运行的精密系统。

第三，良好的冷热加工性能。该合金可通过冷轧、冲压、弯曲等工艺制成厚度0.05mm至3.0mm的精密带材，且冷加工后通过适当热处理可恢复低膨胀特性，满足复杂形状零件的制造需求。

第四，与玻璃和陶瓷的匹配封接能力。Nilo36的热膨胀曲线与多种硼硅玻璃（如Pyrex）及氧化铝陶瓷高度匹配，适用于电子管、传感器封装及光纤连接器等气密性封接组件，封接后应力低、密封可靠。

## 四、技术特点

Nilo36超低膨胀因瓦型带材的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量保证五个方面。

在合金设计方面，Nilo36以铁镍二元系为基础，镍含量控制在35.0%至37.0%之间（典型值约36%），这是实现超低膨胀的关键。镍含量偏离该范围会导致膨胀系数显著上升。此外，严格控制碳、硅、锰、钴等杂质元素含量，其中钴含量需低于0.5%，碳含量低于0.05%，以避免形成碳化物或引起膨胀系数波动。

在冶炼工艺方面，采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，确保合金纯净度，降低气体含量（氧、氮、氢）和非金属夹杂物水平。对于要求更高的应用，可选用电渣重熔（ESR）进一步细化组织。冶炼后铸锭经高温均匀化退火，消除成分偏析。

在热处理制度方面，Nilo36的标准热处理为软化退火：加热至830℃至870℃，保温1至2小时，随炉冷却至600℃以下后空冷。该处理可消除冷加工应力，恢复低膨胀性能。对于需要高尺寸稳定性的精密零件，可进行稳定化处理：加热至315℃±10℃，保温4至8小时，缓慢冷却，以释放残余应力。

在显微组织控制方面，Nilo36的典型组织为单相奥氏体（γ相），晶粒度控制在5级至8级（ASTM标准）。需避免出现马氏体相变或析出碳化物，否则会导致膨胀系数异常。通过严格控制冷却速度和成分均匀性，确保组织稳定。

在无损检测及质量保证方面，每批次带材均进行超声波探伤（UT）检测内部缺陷，对于薄带材（厚度小于0.5mm）采用涡流探伤（ET）检测表面缺陷。关键用途产品可增加液体渗透检测（PT）。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱法（ICP-OES）分析，膨胀系数采用石英膨胀仪（DIL）按ASTM E228标准测试。所有检测数据均可追溯，随货提供原厂质保书。

## 五、应用领域

Nilo36超低膨胀因瓦型带材广泛应用于以下行业及典型部件：

航空航天领域：用于惯性导航系统（INS）中的陀螺仪框架、加速度计结构件及激光陀螺仪谐振腔体，确保在高低温交变环境下光学路径稳定。

精密仪器制造：用于精密测量工具（如游标卡尺、千分尺）、光学测量平台、天文望远镜支撑结构及激光干涉仪组件，避免热膨胀引起的测量误差。

半导体设备制造：用于光刻机中的掩模版夹具、晶圆传输机械臂及精密定位平台，保证在微米乃至纳米级加工中尺寸稳定。

电子与封装行业：用于与玻璃或陶瓷封接的金属外壳、电子管底座、光纤连接器金属套筒及传感器封装壳体，实现气密性封接并降低热应力。

液化天然气（LNG）储运设备：用于LNG储罐内壁衬板、管道支撑件及低温阀门组件，在-162℃超低温环境下保持尺寸稳定和韧性。

光学与激光系统：用于激光谐振腔体、光学镜架及红外光学系统结构件，确保在温度变化时光路不漂移。

## 六、产品详细参数

化学成分（重量百分比，典型值，以实际产品质保书为准）：镍（Ni）35.0%至37.0%；铁（Fe）余量；碳（C）≤0.05%；硅（Si）≤0.30%；锰（Mn）0.20%至0.60%；磷（P）≤0.020%；硫（S）≤0.020%；钴（Co）≤0.50%；铬（Cr）≤0.25%；钼（Mo）≤0.10%；钛（Ti）≤0.10%；铝（Al）≤0.10%。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度（Rm）450至600 MPa；屈服强度（Rp0.2）250至350 MPa；延伸率（A）≥30%；硬度（HV）140至180；冲击功（KV₂）≥60 J（室温）。高温力学性能（200℃典型值）：抗拉强度约400 MPa；屈服强度约220 MPa。

物理性能（典型值，以实际产品质保书为准）：密度8.15 g/cm³；熔点约1430℃；热导率（20℃）约10.5 W/(m·K)；电阻率（20℃）约0.82 μΩ·m；线膨胀系数（20℃至100℃）约1.2×10⁻⁶/℃；（20℃至300℃）约1.5×10⁻⁶/℃；弹性模量（20℃）约140 GPa；居里点约230℃。

耐腐蚀与高温性能：Nilo36在大气环境中具有良好耐蚀性，但在酸性或氯化物环境中耐蚀性有限。长期使用温度建议不超过300℃，超过300℃后膨胀系数会逐渐上升。在-196℃至300℃范围内组织稳定，无低温脆性转变。

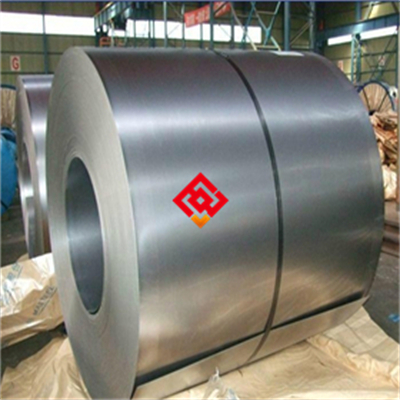

产品规格范围：带材厚度0.05mm至3.0mm，宽度10mm至400mm。可提供卷带或定尺直条。特殊规格需协商定制。

交货状态：软化退火态（SR）或冷轧态（CR）。表面处理可选用酸洗（Pickled）、光亮退火（Bright Annealed）或磨光（Ground）。标准交货表面为酸洗或光亮退火。

批次溯源码解读：编码规则为“MJ-4J36-年月-炉号-热处理批号-规格代码”。例如“MJ-4J36-202503-12345-HT01-0.5x200”表示上海墨钜生产的4J36牌号，2025年3月生产，炉号为12345，热处理批号为HT01，规格为厚度0.5mm、宽度200mm。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、膨胀系数、探伤报告及尺寸检验结果。

## 七、注意事项

使用Nilo36超低膨胀因瓦型带材时需注意以下限制：第一，避免长期服役温度超过300℃，否则膨胀系数将不可逆上升，丧失超低膨胀特性；第二，禁止在强酸性介质（如盐酸、硫酸）或高浓度氯化物环境中使用，该合金耐点蚀性能较差，易发生腐蚀失效；第三，冷加工后必须进行软化退火处理，否则残余应力会导致零件在使用中变形，且膨胀系数会偏离标准值；第四，焊接后建议进行去应力退火（315℃保温4小时），避免焊接残余应力引起尺寸变化；第五，表面划伤或压痕会破坏尺寸精度，在精密应用中可能导致装配间隙超差，因此加工和搬运过程中应使用软质夹具和垫层；第六，该合金具有轻微磁性（居里点约230℃），在需要完全无磁的应用中需谨慎评估；第七，与碳钢或铜合金接触时，在潮湿环境中可能发生电偶腐蚀，建议采取绝缘隔离措施。

## 八、存储与运输指南

存储环境要求：存放环境温度应保持在5℃至35℃之间，相对湿度不超过60%。带材应放置在干燥、清洁的木质或塑料垫板上，严禁直接接触地面。禁止与酸、碱、盐类化学品、重金属粉末或腐蚀性气体（如硫化氢、氯气）混存。长期存储时建议使用防锈纸或气相防锈薄膜包裹。

包装规范：带材采用塑料薄膜密封包裹，内附干燥剂（硅胶或分子筛），外层使用木箱或高强度编织袋。木箱内部应衬有泡沫板或瓦楞纸板，防止运输中碰撞。对于出口或海运包装，需增加防潮铝箔袋和真空包装处理。

运输注意事项：运输过程中必须固定牢固，防止滑动或碰撞。车辆应配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或软质吊索，禁止钢丝绳直接接触带材表面，以免造成压痕或划伤。明确禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷带材；禁止在包装上堆放重物。

## 九、加工操作规范

切割操作规范：推荐采用精密带锯切割、激光切割或水刀切割。带锯切割时，锯条速度建议控制在15至25米/分钟，进给量0.05至0.15毫米/齿，使用专用金属冷切锯片。激光切割推荐使用光纤激光器，功率1至3千瓦，切割速度2至6米/分钟（视厚度而定）。水刀切割时，砂料推荐使用石榴石砂，压力350至400 MPa。切割后边缘需使用细砂纸或锉刀去除毛刺和熔渣。禁止使用普通砂轮片切割，因其可能导致局部过热、表面氧化及膨胀性能劣化。切割后若需进一步加工，应进行去应力退火。

焊接操作规范（如适用）：推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属建议使用同材质Nilo36焊丝或ERNiFe-2焊丝。焊接电流：TIG焊时，直流正接，电流50至120安培（视厚度而定）；焊接电压10至15伏；焊接速度100至200毫米/分钟。层间温度控制在100℃以下。保护气体使用高纯氩气（纯度≥99.999%），流量8至15升/分钟。焊后必须进行去应力退火：加热至315℃±10℃，保温2至4小时，炉冷至200℃以下后空冷。注意事项：焊接前需清洁焊件表面油脂和氧化膜；焊接过程中避免电弧过长；禁止在无保护气体条件下焊接；禁止使用含氯或含硫的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作规范：软化退火：加热至830℃至870℃，保温1至2小时（按厚度每毫米增加5至10分钟），随炉冷却至600℃以下后空冷。稳定化处理（去应力退火）：加热至315℃±10℃，保温4至8小时，缓慢冷却（冷却速度不超过50℃/小时）。注意事项：退火温度不得超过900℃，否则晶粒粗化且膨胀系数劣化；加热时应采用保护气氛（如氩气或氢气）防止氧化；禁止在氧化性气氛中高温加热；禁止从高温直接淬火，否则会导致组织不稳定。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同材质Nilo36或膨胀系数相近的合金（如4J29、Kovar合金），避免使用不锈钢或碳钢螺栓，以免热膨胀不匹配导致松动或应力。密封垫片选型时，应避免使用含卤素（氟、氯、溴）的垫片材料（如聚四氟乙烯PTFE垫片需谨慎使用），推荐使用纯石墨垫片或柔性石墨复合垫片。安装后，对于需要洁净表面的应用，应使用中性清洗剂（如丙酮或异丙醇）进行脱脂清洁，必要时进行酸洗钝化处理（使用10%至20%硝酸溶液，温度50℃至60℃，浸泡15至30分钟），随后用去离子水冲洗并干燥。禁止使用含氯的清洗剂（如三氯乙烯、四氯化碳），以免引起应力腐蚀开裂。

日常维护方法：清洁周期根据使用环境而定，一般建议每3至6个月清洁一次。清洗剂使用中性肥皂水或不含氯的工业清洗剂。对于光学或精密仪器应用，清洁后需使用无尘布擦拭并用压缩空气吹干。防锈/防氧化处理：若长期停用，可在表面涂覆防锈油或气相防锈剂，并密封保存。对于高温服役的部件，定期检查表面氧化膜状态，若出现剥落或锈蚀应及时处理。

常见故障及解决方法：第一，表面点蚀：通常由氯化物或酸性介质引起。解决方法为清除腐蚀产物，用硝酸溶液钝化处理，并更换密封垫片或改善使用环境。第二，焊缝开裂：多由焊接残余应力或填充金属不匹配导致。解决方法为重新焊接并严格执行焊后去应力退火，检查填充金属是否符合要求。第三，变形或尺寸超差：通常由冷加工残余应力或温度超限引起。解决方法为进行稳定化退火（315℃保温4小时），并检查使用温度是否超过300℃。若变形严重，需更换零件。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥400℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止触碰未冷却工件，工件冷却至室温前应设置警示标识。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水遇高温工件可能导致蒸汽爆炸或触电危险。

切割加工安全：激光切割或等离子切割时，操作人员必须佩戴专用防护面罩（激光切割需对应波长遮光镜，等离子切割遮光号≥12）。加工区域需安装排烟系统，及时排除金属烟尘和有害气体。火花隔离要求：切割区域周围2米内不得放置易燃物，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：若发现产品因腐蚀或机械损伤导致泄漏（如应用于密封或承压场合），应立即停机隔离，切断介质源（关闭阀门或断开管路）。人员必须佩戴防腐蚀手套、护目镜及防护服，避免直接接触泄漏介质。对于酸性或碱性介质泄漏，使用碳酸氢钠（小苏打）或稀醋酸进行中和，并用吸附材料（如硅藻土或专用吸附棉）收集。废弃物应按危险废物（HW类）分类，密封包装后交由有资质的危废处理单位处置。禁止将废弃物直接排入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户在选购Nilo36超低膨胀因瓦型带材时，从以下方面进行匹配评估：首先，确认应用场景的温度范围，Nilo36适用于-60℃至+280℃环境，若使用温度超过300℃或低于-196℃，需考虑其他牌号（如4J32或4J40）。其次，关注关键性能参数：膨胀系数务必核对测试温度区间和典型值，精密应用建议要求提供逐批次膨胀系数检测报告；对于封接应用，需确认与玻璃或陶瓷的匹配曲线。第三，认证要求：若用于航空航天或船舶领域，需确认是否需提供船级社认证（如DNV、BV、Lloyd's）或NACE MR0175认证；出口产品建议要求提供ISO 9001及材料可追溯性文件。第四，备品备件比例：对于关键设备，建议按10%至15%的比例储备同批次备件，确保维修时膨胀系数一致。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证膨胀系数、化学成分和力学性能。

## 十四、价格标准

Nilo36超低膨胀因瓦型带材的价格根据产品规格尺寸（厚度、宽度）、采购数量及附加技术要求而定。参考价格区间：厚度0.5mm至1.0mm标准宽度带材，单批次采购1吨以内，价格约为180至280元/公斤；小批量试样（小于50公斤）价格通常上浮15%至20%，约为210至340元/公斤。批量折扣政策：单批次采购量≥5吨，可享受5%至12%折扣；≥10吨，折扣力度可达15%。附加技术要求（如特殊表面处理、双认证、第三方检测、定制热处理）将额外计费，具体以实际报价为准。提示：具体报价请联系曾先生获取精确订单报价，报价有效期一般为15个工作日。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、膨胀系数超标、内部裂纹等）导致产品失效的，上海墨钜负责免费更换或全额退款，但不包括因用户加工或使用不当造成的损坏。

技术资料：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤报告及尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含热处理曲线和焊接参数建议）。

技术支持：提供24小时内远程技术指导（电话或视频）。如需现场技术服务，承诺48小时内工程师抵达用户现场，协助解决加工或使用中的技术问题。

检测服务：可根据客户要求安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、膨胀系数）费用由上海墨钜承担；非常规项目（如高温持久、疲劳测试）费用另行协商。

备品保障：产品停产后五年内，仍可提供同质替代产品或定制加工服务，确保用户设备维护需求。

售后响应：质量问题反馈后2小时内回复，48小时内出具初步解决方案。紧急情况可启动绿色通道，优先处理。
