N06690英科耐尔690核电用管材核电认证吗？

# N06690英科耐尔690核电用管材核电认证吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

N06690英科耐尔690（UNS N06690，对应国内牌号NS315）是一种镍基奥氏体耐腐蚀合金，属于英科耐尔（Inconel）系列产品大类。该合金通过控制铬含量在27%至31%之间，并添加适量铁和钛元素，使其在高温高压水环境中具有优异的抗应力腐蚀开裂（SCC，Stress Corrosion Cracking）能力。N06690主要用于核电站蒸汽发生器传热管、堆内构件及核燃料包壳等关键部件，其使用温度范围为室温至650摄氏度，在核岛主回路环境下可长期稳定服役。核心优势包括：一、极低的杂质元素含量，满足核级材料要求；二、优异的抗晶间腐蚀和点蚀性能；三、良好的冷热加工成形性，可制成超长薄壁管材；四、与同系列Inconel 600相比，抗应力腐蚀寿命提高5至10倍。该产品已通过国内外核电认证体系，包括ASME（美国机械工程师协会）核电规范、RCC-M（法国压水堆核岛设备设计和建造规则）以及中国核安全局相关标准。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM，Vacuum Induction Melting）、真空自耗重熔炉（VAR，Vacuum Arc Remelting）及电渣重熔炉（ESR，Electro Slag Remelting）等高端装备，可对N06690合金进行多级精炼，确保微观纯净度。公司严格执行ASTM B163、B167及GB/T 15010等标准，全流程工艺可追溯，每一批次产品均附有原厂质保书和核级材料认证文件。上海墨钜已通过ISO 9001质量管理体系认证，并具备向国内外核电项目供货的资质与经验。

## 三、核心功能

N06690英科耐尔690管材具备以下核心功能：

一、耐高温高压水腐蚀：在300至350摄氏度、15至20兆帕的核岛主回路环境中，该合金的均匀腐蚀速率低于0.05毫米每年，抗应力腐蚀开裂性能远超304L及316L不锈钢。

二、抗氯化物应力腐蚀开裂：在含氯离子浓度100ppm（百万分之一）以上的高温水溶液中，N06690的临界应力值可达250兆帕以上，不易发生脆性断裂。

三、高强韧性与抗疲劳性能：室温抗拉强度可达585兆帕以上，屈服强度不低于240兆帕，延伸率超过30%，在循环热应力工况下保持良好疲劳寿命。

四、良好的冷热加工性：管材可进行冷轧、冷拔、热挤压及弯管成形，无需中间退火即可实现大变形量加工，适用于U型管、螺旋管等复杂形状制造。

五、低磁导率与稳定电磁性能：N06690为奥氏体组织，磁导率低于1.01，适用于核岛内精密仪器及控制棒驱动机构周边环境。

## 四、技术特点

N06690英科耐尔690管材的技术特点体现在以下方面：

**合金设计思路**：该合金以镍为基体，铬含量控制在27%至31%之间，形成致密的Cr₂O₃氧化膜，显著提升抗高温水腐蚀能力。添加铁（7%至11%）稳定奥氏体组织，防止有害相析出；加入钛（≤0.5%）和铝（≤0.5%）进行微合金化，细化晶粒并提高蠕变强度。碳含量严格控制在0.02%以下，减少晶界碳化物析出，消除敏化现象。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR）或电渣重熔（ESR）精炼，两次精炼可使氧含量低于10ppm、氮含量低于20ppm、硫含量低于10ppm，满足核级材料对杂质元素的苛刻要求。

**热处理制度**：管材最终热处理为固溶处理，温度范围1050至1100摄氏度，保温时间根据壁厚按每毫米1至2分钟计算，随后快速水淬。该工艺可确保碳化物充分溶解，获得单相奥氏体组织。不推荐进行时效处理，以免析出有害相。

**显微组织控制**：固溶处理后晶粒度控制在ASTM 5级至8级，无明显的δ相（一种脆性金属间化合物）、σ相（一种高铬铁素体相）或Laves相（一种脆性拓扑密堆相）析出。通过电子背散射衍射（EBSD，Electron Backscatter Diffraction）检测，确保组织均匀无织构。

**无损检测及质量保证**：管材逐支进行超声波探伤（UT，Ultrasonic Testing），检测灵敏度符合ASTM E213标准，可发现直径大于0.2毫米的缺陷。同时进行涡流探伤（ET，Eddy Current Testing）和液体渗透检测（PT，Penetrant Testing），确保内外表面无裂纹、折叠、夹杂等缺陷。每批产品附带光谱分析报告，验证化学成分符合标准要求。

## 五、应用领域

N06690英科耐尔690管材广泛应用于以下领域：

核电站蒸汽发生器传热管：用于压水堆核岛主回路，输送高温高压冷却剂，承受长期热循环与腐蚀环境。

核反应堆堆内构件：用作控制棒导向管、中子测量管及堆芯支撑结构，要求高尺寸稳定性与耐辐照性能。

核燃料包壳管：在高温高压水及辐照条件下保护核燃料，防止裂变产物泄漏。

化工行业高温氯化物环境：用于氯碱工业中的换热器、蒸发器及管道，抵抗氯化物应力腐蚀开裂。

海洋工程深海采油设备：用于海底生产管线和立管，耐受海水腐蚀与高压疲劳。

航空航天发动机高温部件：用于燃烧室衬套、排气喷嘴等，在650摄氏度以下保持抗氧化性能。

## 六、产品详细参数

**化学成分（重量百分比，典型值，以实际产品质保书为准）**：镍Ni：余量（≥58.0）；铬Cr：27.0至31.0；铁Fe：7.0至11.0；碳C：≤0.02；锰Mn：≤0.50；硅Si：≤0.50；硫S：≤0.010；磷P：≤0.015；铜Cu：≤0.50；钛Ti：≤0.50；铝Al：≤0.50；钴Co：≤0.05。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm：585至725兆帕；屈服强度Rp0.2：240至350兆帕；延伸率A：≥30%（标距50毫米）；硬度：HRB（洛氏B硬度）70至85。高温性能（350摄氏度典型值）：抗拉强度Rm：520兆帕；屈服强度Rp0.2：200兆帕。

**物理性能（典型值，以实际产品质保书为准）**：密度：8.19克每立方厘米；熔点：1343至1377摄氏度；热导率（20摄氏度）：13.5瓦每米开尔文；电阻率（20摄氏度）：1.15微欧米；线膨胀系数（20至100摄氏度）：13.3×10⁻⁶每开尔文；弹性模量（20摄氏度）：207吉帕。

**耐腐蚀性能（典型值，以实际产品质保书为准）**：在300摄氏度、含100ppm氯离子、溶解氧8ppm的高温水中，临界点蚀温度CPT（Critical Pitting Temperature）≥95摄氏度；缝隙腐蚀温度CCT（Critical Crevice Temperature）≥85摄氏度；高温持久强度（650摄氏度、1000小时）：≥100兆帕；氧化增重率（650摄氏度、100小时）：≤0.05毫克每平方厘米。

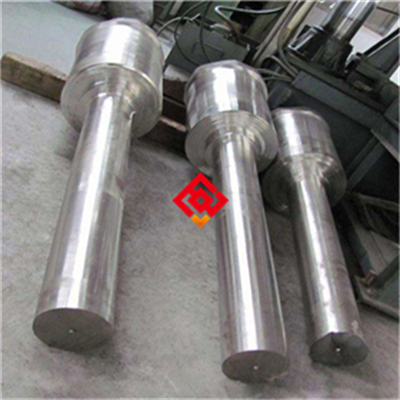

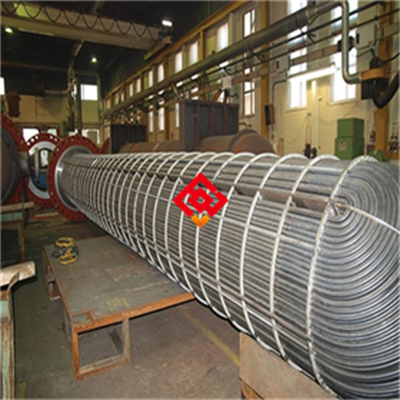

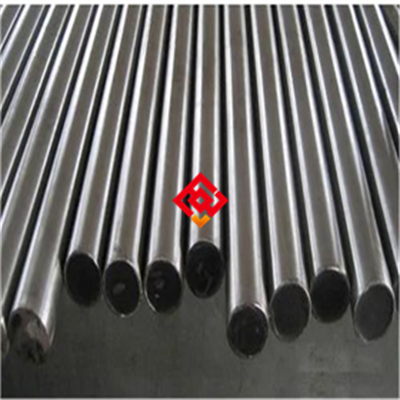

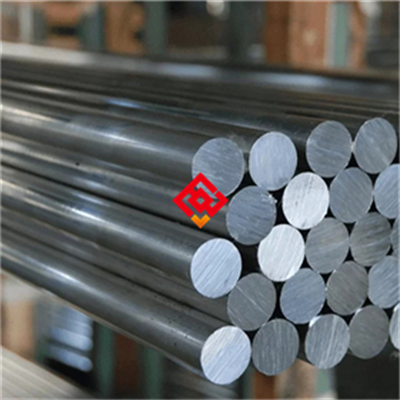

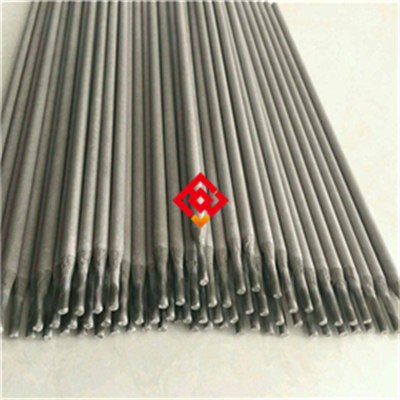

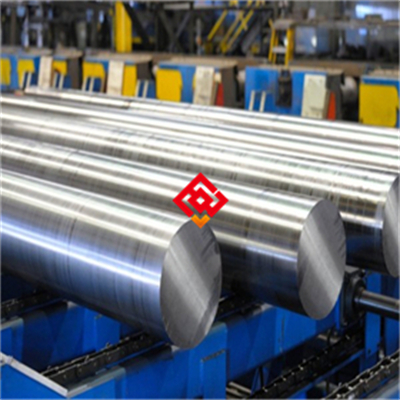

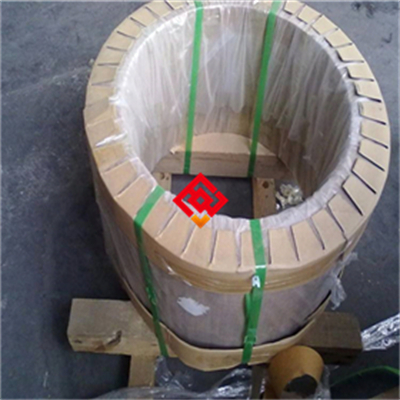

**产品规格范围**：管材：外径6.0至50.8毫米，壁厚0.5至5.0毫米，长度可达30米（直管）或U型管弯曲半径50至200毫米。棒材：直径10至200毫米。锻件：按图纸定制，单件重量不超过500公斤。丝材：直径0.5至5.0毫米。

**交货状态**：固溶处理态（水淬），表面经酸洗钝化处理，内表面粗糙度Ra≤0.8微米，外表面粗糙度Ra≤1.6微米。可提供磨光或抛光表面。

**批次溯源码解读**：编码规则为“MJ-N06690-年月-炉号-热处理批号-规格代码”。例如：MJ-N06690-202503-A12345-HT01-OD19.05×WT1.09，其中“MJ”代表上海墨钜，“N06690”为牌号，“202503”为生产年月，“A12345”为炉号，“HT01”为热处理批号，“OD19.05×WT1.09”代表外径19.05毫米、壁厚1.09毫米。客户可通过上海墨钜官方网站或联系曾先生，输入溯源码获取原厂质保书电子版。

## 七、注意事项

使用N06690英科耐尔690管材时，请注意以下限制：

一、避免在450至750摄氏度长期服役：该温度区间为敏化温度范围，可能导致铬碳化物在晶界析出，降低抗晶间腐蚀性能。若必须在此温度区间使用，需进行特殊稳定化处理。

二、禁止接触含汞或液态金属介质：汞、铅、锌等液态金属会引起镍基合金的液态金属脆化（LME，Liquid Metal Embrittlement），导致突发性断裂。

三、焊接后必须进行固溶处理：若管材焊接后未进行固溶处理，焊缝热影响区可能产生应力腐蚀敏感组织。建议在1050至1100摄氏度保温后水淬。

四、加工硬化倾向显著：冷变形量超过15%时，材料硬度急剧上升，需进行中间退火（1050摄氏度、空冷）以恢复塑性。禁止在未经退火的状态下强行矫直或弯管。

五、表面划伤风险：管材表面如有深度超过0.1毫米的划伤或压痕，在高温水环境中可能成为应力腐蚀裂纹的萌生点。运输和安装过程中必须使用软质衬垫保护。

六、氯离子浓度限制：虽然该合金抗氯化物应力腐蚀能力优异，但在pH值低于3的酸性氯化物环境中，仍可能发生点蚀，建议控制氯离子浓度低于500ppm。

## 八、存储与运输指南

**存储环境要求**：管材应存放于室内仓库，温度范围5至40摄氏度，相对湿度上限为60%。地面需铺设木质或橡胶垫材，高度不低于100毫米，避免直接接触水泥地面。禁止与酸、碱、重金属粉末（如锌粉、铜粉）及含硫化合物混存，防止电化学腐蚀或表面污染。

**包装规范**：管材逐支用聚乙烯薄膜包裹，两端加装塑料管帽密封。每5至10支为一捆，外用防潮牛皮纸包裹，内放干燥剂（硅胶，每立方米空间不少于500克）。外层采用木箱或编织袋加固，木箱内壁衬有泡沫缓冲层。包装箱外标注“防潮、轻放、禁止重压”标识。

**运输注意事项**：管材在运输车辆内需用尼龙绑带固定，禁止使用钢丝绳直接接触管材表面。车辆顶部加盖防水篷布，防止雨淋和暴晒。吊装时使用尼龙吊带或专用夹具，严禁钢丝绳直接接触管材。管材堆放层数不超过三层，每层间用木条隔开。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用金属链条直接捆扎；禁止在管材表面写字或粘贴胶带。

## 九、加工操作规范

**切割**：推荐采用带锯切割或水刀切割。带锯切割参数：锯条齿距4至6齿每英寸，线速度15至25米每分钟，进给速度0.02至0.05毫米每齿，使用专用冷却液（不含氯、硫）。水刀切割参数：水压350至400兆帕，磨料为石榴石（80目），切割速度50至100毫米每分钟。切割后需用锉刀或砂纸打磨端面毛刺，去除热影响区。禁止使用普通砂轮片切割，因其可能引入铁污染并导致局部过热。

**焊接**：推荐采用钨极氩弧焊（TIG，Tungsten Inert Gas Welding）或熔化极气体保护焊（MIG，Metal Inert Gas Welding）。填充金属推荐牌号ERNiCrFe-7（AWS A5.14标准）。焊接参数：TIG焊接电流80至120安培，电压10至14伏，焊接速度80至120毫米每分钟；层间温度控制在100摄氏度以下。保护气体为99.999%高纯氩气，流量10至15升每分钟，背面保护气体流量5至8升每分钟。焊后需进行固溶处理：1050至1080摄氏度，保温30分钟，水淬。注意事项：焊接前必须清除管材表面油污、氧化皮（用丙酮擦拭）；禁止使用含氯清洗剂；禁止在风速超过2米每秒的环境中焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理温度1050至1100摄氏度，保温时间按壁厚每毫米1.5分钟计算，不少于15分钟，水淬冷却至室温。注意事项：加热炉必须为电炉或燃气炉，禁止使用燃油炉（可能引入硫污染）；管材入炉前必须干燥；水淬用水必须为去离子水，水温低于30摄氏度，水槽容积不小于管材体积的10倍。禁止炉冷或空冷，否则会导致碳化物析出。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号N06690或更高级别的镍基合金（如Inconel 625），避免使用碳钢或不锈钢连接件，防止电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的柔性石墨或PTFE（聚四氟乙烯）垫片，禁止使用含石棉或橡胶垫片。安装完成后，管材内外表面需用中性清洗剂（pH值6至8）清洗，去除安装过程中残留的油脂、指纹及金属屑。若需酸洗钝化，使用20%硝酸加2%氢氟酸溶液，温度50至60摄氏度，浸泡30分钟，随后用去离子水冲洗干燥。

**日常维护方法**：清洁周期为每6个月一次，清洗剂选用中性不含氯的洗涤剂（如3%碳酸氢钠溶液），用软布或海绵擦拭，禁止使用钢丝球或含磨料的清洁剂。防锈/防氧化处理：若管材停用超过3个月，内外表面应涂覆防锈油（不含氯、硫），并用塑料薄膜密封。

**常见故障及解决方法**：一、表面点蚀：若发现直径小于0.5毫米的点蚀坑，可用2000目砂纸打磨去除，并用10%硝酸溶液钝化处理；若点蚀深度超过0.5毫米，需更换管段。二、焊缝开裂：若焊缝出现微裂纹，需打磨去除裂纹区域，重新焊接并焊后固溶处理；若裂纹延伸至母材，需更换整根管材。三、变形：管材在高温服役后发生弯曲变形，若变形量小于管材直径的1%，可冷矫直；若超过1%，需进行热矫直（1050摄氏度加热后加压矫直），随后重新固溶处理。四、氧化皮剥落：若管材表面氧化皮出现剥落，需用喷砂（使用刚玉砂，禁止使用石英砂）去除，随后酸洗钝化。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温不低于300摄氏度）、焊接面罩（遮光号10至12）及阻燃服（材质为芳纶或阻燃棉）。禁止触碰未冷却工件，工件冷却至室温前应设置警示标识。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器，防止高温金属遇水爆炸。

**切割加工安全**：切割作业时，操作人员必须佩戴防护面罩（遮光号不低于5）及防噪耳塞。排烟系统需在切割点上方设置，排风量不低于每分钟20立方米。火花隔离：切割区域周围1米内不得放置易燃物，使用防火毯覆盖周边设备。

**产品损坏或腐蚀后的应急处理**：若管材发生泄漏或断裂，应立即停机隔离，关闭上下游阀门，切断介质源。人员需佩戴防酸手套、护目镜及防护服，避免接触泄漏介质。若泄漏介质为高温高压水，应先泄压降温；若为腐蚀性化学品，用石灰或碳酸氢钠中和，收集至专用容器。废弃物分类：受污染的管材碎片及中和产物按危险废物（HW类，如HW49）处理，交由有资质的处置单位。现场通风至少30分钟后方可进入。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并根据您的具体工况推荐最优加工方案。

## 十三、购买建议

选购N06690英科耐尔690管材时，建议从以下维度评估：

应用场景匹配度：确认管材使用环境为核电站蒸汽发生器、化工氯化物环境或海洋工程，确保温度、压力及介质成分与产品性能匹配。关键性能参数：核级应用需重点关注晶粒度（ASTM 5至8级）和杂质元素含量（碳≤0.02%、硫≤10ppm）；化工应用需关注临界点蚀温度（CPT≥95摄氏度）和应力腐蚀临界应力值。认证要求：核电站项目需提供ASME核电认证、RCC-M认证或中国核安全局颁发的许可证；化工项目需符合NACE MR0175标准（适用于硫化氢环境）。备品备件比例：建议按总用量的10%至15%采购备品，用于应急更换或试验验证。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及无损检测结果。

## 十四、价格标准

N06690英科耐尔690管材的参考价格区间如下：小口径薄壁管（外径≤25.4毫米、壁厚≤2毫米）每公斤180至260元；中口径管（外径25.4至50.8毫米）每公斤150至200元；棒材及锻件每公斤120至180元。批量折扣政策：采购量≥5吨可享5%至12%折扣；≥10吨可享10%至15%折扣。小批量试样（≤50公斤）加价规则：通常上浮15%至20%。附加技术要求：如需双认证（ASME+RCC-M）或第三方检测，每项加收5%至10%费用；定制热处理（如特殊冷却方式）加收10%至15%。提示：具体报价请根据实际规格、数量及技术要求，联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂、偏析、热处理不当）导致失效的，上海墨钜承诺免费更换或全额退款，不包含因使用不当或外力损伤造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS，Material Safety Data Sheet）及推荐加工工艺规程。质保书可追溯至炉号及热处理批号。

**技术支持**：提供24小时内远程技术指导（电话、邮件或视频会议）；如需现场服务，承诺48小时内工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规项目（化学成分、拉伸、硬度、晶粒度）费用由上海墨钜承担；特殊项目（如应力腐蚀试验、高温持久试验）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代产品或按原图定制加工，确保客户设备维护需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案，7个工作日内完成问题闭环。
