N06230镍基耐热合金燃烧室板材高温强度吗？

# N06230镍基耐热合金燃烧室板材高温强度吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

N06230镍基耐热合金属于镍基高温合金大类，典型牌号为UNS N06230，商业名称为Haynes 230。该合金是一种固溶强化型镍铬钨钼合金，专为极端高温环境设计，具有卓越的高温强度、抗氧化性和抗热疲劳性能。其长期使用温度范围可达980°C至1150°C，短时极限使用温度可至1200°C。核心优势包括：一、高温持久强度优异，在1000°C下100小时持久强度可达30MPa以上；二、优异的抗高温氧化性能，在1100°C下氧化增重率低于0.1mg/cm²·h；三、良好的热疲劳抗力，适合频繁温度循环工况；四、焊接性能良好，无需焊后热处理即可获得致密焊缝；五、组织稳定性高，长期服役后析出相控制良好。该产品主要适用于航空发动机燃烧室、工业燃气轮机火焰筒、高温炉衬及化工裂解管等高温部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等特种冶炼设备，配备精密热轧、冷轧、锻造及热处理生产线。公司严格执行ASTM B435、AMS 5878及GB/T 14992等国内外标准，全流程工艺可追溯，每批次产品均附带原厂质保书。业务联系人曾先生，业务电话021-67898711，私人电话13472787990。

## 三、核心功能

N06230合金燃烧室板材具备以下核心功能：

1. **耐高温氧化与腐蚀功能**：在1000°C至1150°C的高温空气中，合金表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧、硫、氮等元素的向内扩散。在1100°C下循环氧化100小时后，单位面积增重率小于0.5mg/cm²，远优于同类镍基合金。

2. **高温强度保持功能**：通过钨（W）和钼（Mo）的固溶强化及碳化物（M₆C、M₂₃C₆）的弥散强化，合金在高温下仍保持较高的抗拉强度和蠕变抗力。典型数据为：在980°C下，抗拉强度≥180MPa，屈服强度≥120MPa，延伸率≥40%。

3. **抗热疲劳与热冲击功能**：低热膨胀系数（在20-1000°C范围内平均线膨胀系数约16.0×10⁻⁶/°C）和较高的热导率（约25W/m·K）赋予合金优异的热疲劳抗力，适合燃烧室中频繁启停和温度剧变的工作条件。

4. **良好的冷热加工与焊接功能**：合金在固溶状态下具有良好的塑性，可进行冷轧、热轧、冲压等成形加工。采用钨极氩弧焊（TIG）方法焊接时，无需预热和焊后热处理，焊缝强度可达母材的90%以上，且无热裂纹倾向。

## 四、技术特点

**1. 合金设计思路**：N06230合金的设计核心是以镍为基体，通过添加约22%的铬（Cr）提供抗氧化和耐腐蚀能力，加入约14%的钨（W）和约2%的钼（Mo）进行固溶强化，同时钨的加入还提高了合金的高温强度和再结晶温度。碳含量控制在0.05-0.15%范围内，与钨、钼形成稳定的M₆C和M₂₃C₆碳化物，在晶界和晶内弥散分布，进一步强化晶界并抑制晶粒长大。微量硼（B≤0.015%）和锆（Zr≤0.02%）的添加用于改善晶界结合力，提高高温塑性和持久寿命。

**2. 冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）或真空自耗重熔（VAR）双联工艺。VIM阶段严格控制有害元素（如硫、磷、氧、氮）含量，ESR或VAR阶段进一步提纯并改善铸锭组织均匀性。最终铸锭经均匀化退火后，通过热轧或锻造开坯，获得细晶组织。

**3. 热处理制度**：标准固溶处理温度为1175-1230°C，保温时间根据板材厚度确定（通常每25mm保温1小时），随后快速水淬或空冷。固溶处理后合金为单相奥氏体组织，碳化物充分溶解。对于要求更高蠕变强度的应用，可进行稳定化处理（如900°C/2小时空冷），使碳化物在晶界呈链状析出，优化晶界强度。

**4. 显微组织控制**：固溶态组织为等轴奥氏体晶粒，晶粒度控制在ASTM 4-7级。经长期高温服役后，晶内和晶界会析出M₆C和M₂₃C₆碳化物，以及少量Laves相。通过控制钨和钼含量以及热处理参数，可避免有害相（如σ相、μ相）的过量析出，确保组织稳定性。δ相含量通常控制在2%以下。

**5. 无损检测及质量保证**：每张板材均进行100%超声波探伤（UT），检测标准按ASTM E2375或GB/T 2970执行，验收等级为AA级（无缺陷）。对表面缺陷进行液体渗透检测（PT），按ASTM E165标准执行。化学成分采用直读光谱仪（OES）和碳硫分析仪检测，力学性能测试按ASTM E8/E21标准在室温和高温下进行。每批次产品提供完整的检测报告，并可按要求安排第三方检测（如SGS、BV）。

## 五、应用领域

- **航空发动机制造领域**：用于燃烧室火焰筒、加力燃烧室衬套、涡轮密封环等高温部件，要求材料在1000°C以上保持结构完整性。

- **工业燃气轮机领域**：用于燃烧室衬套、过渡段、火焰稳定器等部件，承受高温燃气冲刷和热循环应力。

- **石油化工领域**：用于乙烯裂解炉辐射段炉管、转化炉集合管，要求抗高温氧化和渗碳性能。

- **热处理装备领域**：用于高温炉马弗罩、炉辊、料盘等，在1100°C下长期使用不变形。

- **核能领域**：用于高温气冷堆换热器部件，要求抗高温氦气腐蚀和低中子活化特性。

- **汽车工业领域**：用于高性能赛车排气歧管、涡轮增压器壳体，要求轻量化和耐高温疲劳。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：余量；铬（Cr）：20.0-24.0；钨（W）：13.0-15.0；钼（Mo）：1.0-3.0；铁（Fe）：≤3.0；钴（Co）：≤5.0；碳（C）：0.05-0.15；锰（Mn）：0.30-1.00；硅（Si）：0.25-0.75；磷（P）：≤0.030；硫（S）：≤0.015；硼（B）：≤0.015；铝（Al）：≤0.50；钛（Ti）：≤0.10；锆（Zr）：≤0.02；镧（La）：0.005-0.050（典型添加）。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥860MPa；屈服强度（Rp0.2）：≥380MPa；延伸率（A）：≥45%；硬度（HB）：≤280；冲击功（KV₂）：≥100J。

高温力学性能（980°C典型值）：抗拉强度≥180MPa；屈服强度≥120MPa；延伸率≥40%。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.97g/cm³；熔点：1330-1380°C；热导率（20°C）：25.0W/m·K，（500°C）：24.5W/m·K，（1000°C）：26.0W/m·K；电阻率（20°C）：1.15μΩ·m；线膨胀系数（20-1000°C平均值）：16.0×10⁻⁶/°C；弹性模量（20°C）：211GPa，（1000°C）：140GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：

高温氧化增重率（1100°C/100h）：≤0.1mg/cm²·h；高温持久强度（1000°C/100h）：≥30MPa；蠕变断裂寿命（1000°C/25MPa）：≥200h；临界点蚀温度（CPT，在6%FeCl₃溶液中）：≥50°C（典型值，因实际腐蚀环境而异）。

**产品规格范围**：

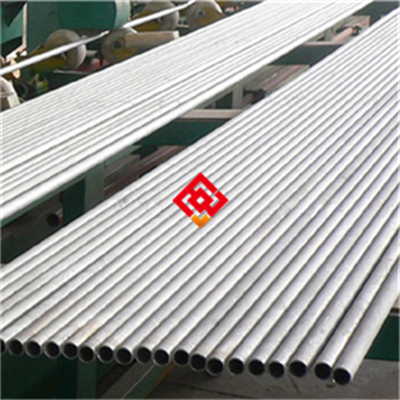

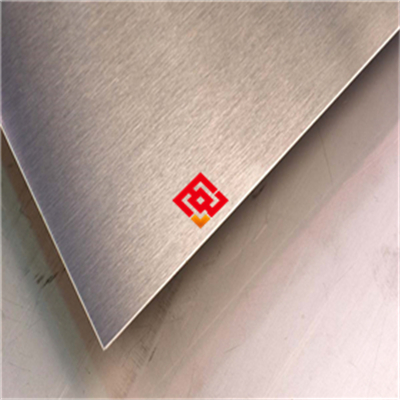

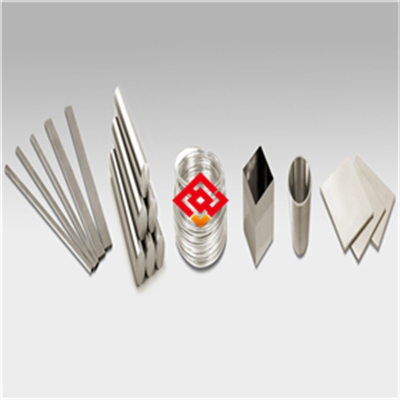

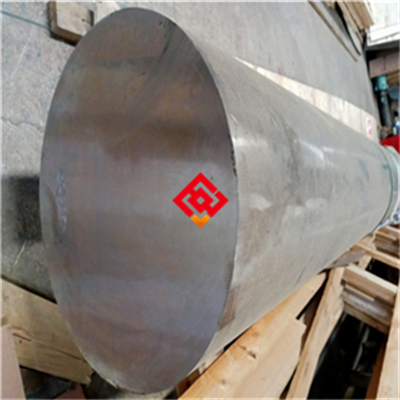

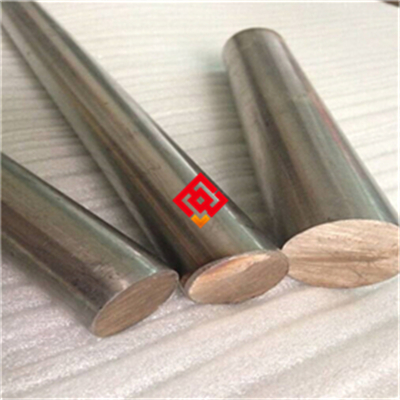

板材：厚度1.5-50mm，宽度600-2500mm，长度1000-6000mm；棒材：直径6-300mm，长度1000-6000mm；管材：外径10-273mm，壁厚1-20mm；锻件：按图纸定制，最大单重可达2000kg；丝材：直径0.1-8mm，以卷材或直条形式供应。

**交货状态**：

板材和棒材通常以固溶态（1175-1230°C水淬或空冷）交货，表面经酸洗或喷砂处理。管材以固溶态酸洗表面交货。锻件以固溶态或锻态交货，表面可进行粗加工。丝材以冷拉态或固溶态交货。可根据客户要求进行时效处理或稳定化处理。

**批次溯源码解读**：

批次溯源码编码规则为：MJ-N06230-年月-炉号-热处理批号-规格代码。例如：MJ-N06230-202501-1234-HT01-3.0x1500x3000，表示上海墨钜生产的N06230合金，2025年1月生产，炉号为1234，热处理批号为HT01，规格为厚度3.0mm、宽度1500mm、长度3000mm。客户可通过此编码向上海墨钜查询该批次完整的冶炼、加工、检测记录，并获取原厂质保书。质保书包含化学成分、力学性能、无损检测结果、尺寸检验及物理性能数据。

## 七、注意事项

1. **避免在650-850°C长期服役**：该温度区间为碳化物（M₂₃C₆）和Laves相的析出敏感区，长期暴露会导致材料脆化，冲击韧性显著下降。若必须在此温度区间使用，应进行稳定化处理（900°C/2小时）以优化析出相形态。

2. **禁止接触含硫、含铅、含锌介质**：在高温下（>800°C），硫、铅、锌等元素会与镍基合金发生严重的晶间腐蚀和热腐蚀，导致材料快速失效。燃料中的硫含量应控制在0.1%以下，并避免使用含铅焊料或锌基涂层。

3. **焊接后必须注意清洁**：焊接过程中应严格保护焊缝和热影响区，避免氧化和污染。焊后应及时清除焊渣和氧化皮，必要时进行酸洗钝化处理（酸洗液推荐：10%硝酸+3%氢氟酸，40-60°C）。禁止使用含氯溶剂清洗。

4. **加工硬化倾向明显**：冷加工（如冷轧、冷弯）时，材料的屈服强度会迅速上升，延伸率下降。若冷变形量超过15%，应在加工过程中进行中间退火（1175-1230°C，每25mm保温1小时，水淬），避免产生裂纹。

5. **表面划伤风险**：板材表面若有深度超过0.1mm的划伤或刻痕，在高温服役时可能成为应力集中源，引发疲劳裂纹。加工和搬运过程中应使用软质夹具和垫层，禁止使用钢丝刷或硬质磨具直接接触表面。

## 八、存储与运输指南

**存储环境要求**：

- 存储温度：-10°C至40°C，避免温度剧烈波动。

- 相对湿度：≤60%，建议控制在40%以下。

- 地面垫材：使用木质或橡胶垫板，高度不低于100mm，确保通风良好，防止地面潮气侵蚀。

- 禁止混存物质：严禁与酸、碱、盐、重金属粉末（如铜粉、锌粉）、含硫化合物、氯化物等腐蚀性物质同库存储。氧化性气体（如氯气、二氧化硫）环境也应避免。

**包装规范**：

- 板材：每张板材之间用中性纸或无纺布隔离，外层包裹防潮塑料薄膜，内置干燥剂（每立方米至少500g硅胶），外用木箱或钢带加固。木箱内壁衬有泡沫缓冲层。

- 棒材和管材：每根单独包裹防锈纸，装入编织袋或塑料管套，两端密封，外用木箱或铁皮捆扎。直径大于100mm的棒材可采用裸装，但表面需涂防锈油。

- 丝材：绕在工字轮上，外层包裹塑料薄膜，放入纸箱或木箱。

**运输注意事项**：

- 固定方式：使用尼龙绑带或软质绳索固定，禁止使用钢丝绳直接接触产品表面。板材应平放或立放（立放时倾斜角≤15°），避免单点受力。

- 防雨防暴晒：运输车辆必须配备防水篷布，遮盖严密，防止雨水渗入。避免长时间暴晒，尤其是夏季高温时段。

- 吊装要求：使用吊带或专用吊具，吊带与产品接触处加垫橡胶或布垫。禁止使用钢丝绳直接吊装，防止表面压痕或划伤。

- 禁止行为：禁止与腐蚀性物质混装运输；禁止露天存放超过48小时；禁止踩踏、抛掷或翻滚包装件。

## 九、加工操作规范

**切割**：

- 推荐方法：厚度≤10mm时，推荐使用激光切割（功率≥2kW，切割速度1-3m/min，辅助气体为氮气或氩气，纯度≥99.99%）；厚度10-30mm时，推荐使用等离子切割（电流200-400A，速度0.5-1.5m/min，保护气体为氩气+氢气混合气）；厚度≥30mm时，推荐使用带锯切割（锯条材质为双金属M42，线速度15-25m/min，进给量0.02-0.05mm/齿）。

- 切割后打磨：切割边缘的热影响区（厚度约0.5-2mm）必须用氧化铝砂轮或硬质合金旋转锉打磨干净，去除氧化皮和微裂纹，打磨深度至少0.3mm。打磨后表面粗糙度Ra≤3.2μm。

- 注意事项：禁止使用普通碳化硅砂轮片，因其可能引入硅杂质导致高温下脆化。切割过程中保持冷却，避免局部过热。

**焊接（适用TIG方法）**：

- 推荐焊接方法：钨极氩弧焊（TIG），也可使用等离子弧焊（PAW）或熔化极气体保护焊（MIG）。

- 填充金属牌号：推荐使用ERNiCrWMo-1（AWS A5.14）焊丝，其成分与母材匹配，直径1.6-3.2mm。

- 焊接参数：焊接电流80-200A（直流正接），电压10-16V，焊接速度100-200mm/min。层间温度控制在100°C以下，避免过热。

- 保护气体：使用高纯氩气（纯度≥99.999%），流量10-20L/min，背面也需通氩气保护（流量5-10L/min）以防止背面氧化。

- 焊后热处理：通常情况下无需焊后热处理。但若焊接厚度≥10mm或结构复杂拘束度大，建议进行去应力退火（900°C/1小时，空冷）。

- 注意事项：焊接前必须清除母材表面油污、氧化皮和水分，用丙酮擦拭。焊丝应存放在干燥环境中。禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

- 固溶处理：温度1175-1230°C，保温时间按每25mm厚度1小时计算（最短不少于30分钟），冷却方式为水淬（水温≤30°C）或快速空冷（厚度≤5mm时可空冷）。

- 时效处理（如需要）：温度760-870°C，保温2-4小时，空冷。

- 去应力退火：温度900-1000°C，保温1-2小时，空冷。

- 注意事项：热处理炉内气氛应保持中性或微氧化性，避免还原性气氛（如氢气）导致脱碳或表面污染。禁止使用含硫燃料加热。装炉时工件间应保持间距≥50mm，确保均匀受热。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

- 连接件材质：推荐使用同材质（N06230）或更高级别的镍基合金（如Haynes 282）制作的螺栓、螺母和垫圈。禁止使用不锈钢304或316材质，因其高温强度不足，且在高温下可能与N06230发生电化学腐蚀。

- 密封垫片选型：推荐使用柔性石墨垫片或陶瓷纤维垫片，避免使用含卤素（氟、氯、溴）的聚四氟乙烯（PTFE）垫片，因高温下卤素会侵蚀镍基合金表面氧化膜。

- 安装后清洁：安装完成后，应对所有接触面进行清洁，去除加工油脂和指纹。对于燃烧室等高温部件，建议进行酸洗钝化处理（10%硝酸+3%氢氟酸，40-60°C，浸泡20-30分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：

- 清洁周期：根据使用环境，每3-6个月进行一次全面清洁。高温环境（>800°C）下，每1-2个月检查一次表面氧化和腐蚀情况。

- 清洗剂类型：使用中性清洗剂（pH值6-8）或不含氯的碱性清洗剂。禁止使用含氯溶剂（如三氯乙烯、四氯化碳）、强酸（如盐酸、硫酸）或强碱。清洗后用去离子水彻底冲洗。

- 防锈/防氧化处理：短期停用时（<1个月），可涂覆防锈油（如WD-40或专用镍基合金防锈油）。长期停用（>1个月），应进行干燥密封包装，并放置干燥剂。

**常见故障及解决方法**：

1. **表面点蚀**：表现为局部小孔或麻点，深度0.1-1mm。原因多为环境中存在氯化物或硫酸盐。处理方法：用氧化铝砂纸（400目）打磨点蚀区域至露出金属光泽，然后进行酸洗钝化。若点蚀深度超过板厚的10%，建议更换部件。

2. **焊缝开裂**：表现为焊接接头区域出现纵向或横向裂纹。原因多为焊接参数不当（层间温度过高、冷却过快）或焊丝受潮。处理方法：用角磨机开V型坡口去除裂纹（坡口角度60°），重新焊接并控制层间温度≤100°C。焊后进行着色渗透检测确认无裂纹。

3. **高温变形**：表现为板材弯曲或翘曲，尺寸变化超过设计公差。原因多为服役温度超过设计值或热应力集中。处理方法：在低于服役温度50°C的条件下进行矫正（如压平或热校形），然后重新固溶处理。若变形量超过10%，建议更换。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴的防护装备：耐高温手套（耐温≥300°C）、防护面罩（耐冲击）、阻燃工作服（材质为芳纶或阻燃棉）、安全鞋。

- 禁止触碰未冷却工件：工件在高温下（>200°C）严禁直接接触皮肤，冷却至室温后方可进行后续操作。

- 现场灭火器类型：配备干粉灭火器（ABC型）或二氧化碳灭火器。严禁使用水或泡沫灭火器，因水遇高温金属可能引发蒸汽爆炸，泡沫中的卤素可能腐蚀合金。

**切割加工安全**：

- 防护面罩：激光切割时使用专用激光防护面罩（遮光号OD5+）；等离子切割时使用自动变光焊接面罩（遮光号9-13）；带锯切割时使用普通防护面罩。

- 排烟系统：切割过程中产生的金属烟尘（含铬、镍、钨等）对人体有害，必须配备局部排风系统，排风口距离切割点≤500mm，风速≥0.5m/s。操作人员应佩戴N95级防尘口罩。

- 火花隔离：切割区域周围2米内不得放置易燃物品（如纸张、油布、塑料），并配备防火毯或防火屏。

**产品损坏或腐蚀后的应急处理**：

- 停机隔离：发现产品出现严重腐蚀、开裂或泄漏时，立即停止运行，关闭上游介质阀门，隔离故障区域。

- 切断介质源：若涉及高温气体或腐蚀性液体，应先切断热源和介质供应，待系统冷却至室温后再进行检修。

- 人员防护：处理泄漏介质时，操作人员必须佩戴防酸碱手套、护目镜、防护服和呼吸器（如介质为腐蚀性气体）。

- 泄漏介质中和收集：根据介质性质选择中和剂。酸性介质（如硫酸）用碳酸氢钠溶液中和；碱性介质（如氢氧化钠）用稀醋酸中和。中和后收集至专用废液桶，严禁直接排放。

- 废弃物分类：废弃的合金板材、打磨碎屑、废酸液属于危险废物（代码HW08或HW34），应分类收集，委托有资质的危废处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请根据实际使用温度、腐蚀环境、应力水平选择牌号。N06230适用于1100°C以下的高温氧化环境，若使用温度超过1150°C或存在强还原性气氛，建议考虑氧化物弥散强化（ODS）合金或陶瓷基复合材料。若需抗硫化腐蚀，可咨询上海墨钜推荐其他牌号。

2. **关键性能参数核对**：重点关注高温持久强度（如1000°C/100h值）、抗氧化增重率、热膨胀系数和焊接裂纹敏感性。对于燃烧室应用，建议要求PREN值（Pitting Resistance Equivalent Number，点蚀当量，计算公式为Cr+3.3Mo+16N）≥35（典型值，以实际质保书为准）。

3. **认证要求**：航空领域用材料需提供AMS 5878认证及适航证明；核电领域需提供ASME BPVC Section III认证；石油化工领域建议提供NACE MR0175/ISO 15156认证（若涉及硫化氢环境）。上海墨钜可配合客户完成第三方认证审核。

4. **备品备件比例**：建议首批采购时预留10-15%的备品备件，用于检修更换。对于关键部件（如燃烧室衬套），建议备件比例提升至20%。

5. **核对质保书与第三方检测**：收货后应与原厂质保书核对化学成分、力学性能、探伤结果。建议委托SGS或BV进行独立第三方检测，检测项目包括：化学成分（OES）、力学性能（室温及高温拉伸）、超声波探伤。上海墨钜支持将第三方检测费用纳入合同条款。

## 十四、价格标准

N06230镍基耐热合金板材的参考价格区间如下（价格随市场行情波动，以下为近期参考值）：

- **板材（厚度1.5-10mm）**：280-380元/公斤（起订量≥50公斤）

- **板材（厚度10-50mm）**：260-350元/公斤（起订量≥100公斤）

- **棒材（直径6-100mm）**：300-400元/公斤

- **管材（外径10-50mm）**：350-450元/公斤

- **锻件（按图纸定制）**：400-600元/公斤（含模具费）

**批量折扣政策**：

- 单批次采购量≥500公斤，可享受5%折扣

- 单批次采购量≥2吨，可享受8%折扣

- 单批次采购量≥5吨，可享受12%折扣

- 长期合作客户（年度采购额≥100万元），可协商额外优惠

**小批量试样加价规则**：

- 单批次采购量<50公斤，价格上浮15-20%（最小起订量5公斤）

- 要求提供第三方检测报告（如SGS），每批次加收2000-5000元检测费

- 要求双认证（如AMS+ASME），每批次加收10%认证费用

**特别提示**：以上价格为参考区间，实际报价需根据具体规格、数量、交货期及附加技术要求确定。请直接联系曾先生（业务电话021-67898711，私人电话13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如夹杂、缩孔、成分偏析、力学性能不达标）导致在正常使用条件下失效的，上海墨钜提供免费更换或全额退款服务。因客户加工不当或使用条件超出设计范围导致的失效，不在质保范围内。

**技术资料**：随货提供以下文件：

- 中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）

- 产品说明书（含物理性能、热处理工艺、焊接指南）

- 材料安全数据表（MSDS，含运输、存储、应急处理信息）

- 推荐加工工艺规程（含切割、焊接、热处理参数）

**技术支持**：

- 远程指导：工作日8:00-20:00，2小时内响应技术问题（电话或视频指导）

- 现场服务：如需工程师到场，48小时内抵达客户现场（中国大陆地区）

- 技术支持有效期：自交付之日起5年

**检测服务**：

- 可安排SGS、BV、TUV等第三方检测机构进行独立检测

- 常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担

- 特殊检测项目（如高温持久、蠕变、腐蚀试验）费用另计，可协商

**备品保障**：

- 产品停产后五年内，仍提供同质替代材料或定制加工服务

- 库存备件可48小时内发货（限常备规格）

**售后响应**：

- 质量问题投诉：2小时内回复确认，48小时内出具初步解决方案

- 严重质量问题（如批次性缺陷）：24小时内启动换货或退款流程

- 投诉处理时限：自受理之日起7个工作日内完成
