N06030哈氏合金G30耐磷酸焊管湿法磷酸用吗？

# N06030哈氏合金G30耐磷酸焊管湿法磷酸用吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

N06030哈氏合金G30（UNS N06030）是一种镍基耐腐蚀合金，属于哈氏合金系列中的高端品种。该合金专为强氧化性、强还原性交替出现的苛刻腐蚀环境而设计，尤其适用于湿法磷酸生产过程中涉及的高温、高浓度磷酸及含氟、含氯离子的复杂介质。N06030哈氏合金G30焊管采用先进的焊接工艺制成，在保持母材优异耐腐蚀性能的同时，提供了良好的加工成型性和经济性。其使用温度范围覆盖-196℃至538℃，在湿法磷酸工况下（通常80-120℃）表现尤为出色。

核心优势如下：

1. 卓越的耐磷酸腐蚀性能：在湿法磷酸（含H2SO4、HF、Cl-等杂质）中，腐蚀速率极低，远优于316L、904L等不锈钢及C-276合金。

2. 优异的抗点蚀和缝隙腐蚀能力：临界点蚀温度（CPT）高于80℃，在含氯离子环境中表现稳定。

3. 良好的抗应力腐蚀开裂性能：在湿法磷酸浓缩蒸发器等高温高应力部件中，可有效避免SCC（应力腐蚀开裂）失效。

4. 出色的加工和焊接性能：焊管可进行冷弯、扩口等二次加工，焊缝区耐蚀性能与母材相当。

5. 长期服役稳定性：在磷酸浓度30-55%、温度80-120℃范围内，年腐蚀率可控制在0.1mm以下（典型值，以实际工况测试为准）。

该产品主要适用于湿法磷酸生产中的反应器、浓缩器、加热器、管道系统、泵阀部件等，也可用于磷肥、磷化工、烟气脱硫（FGD）及强氧化性化工介质环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的真空感应熔炼（VIM）、电渣重熔（ESR）、氩氧脱碳（AOD）等特种冶炼设备，以及精密轧制、管材焊接、热处理等全套加工能力。公司严格执行ASTM B619、ASTM B622、GB/T 14976等国际及国家标准，全流程工艺可追溯，每批产品均附带原厂质保书。公司技术团队具备丰富的耐腐蚀合金应用经验，可为客户提供从选材到加工的一站式技术支持。

## 三、核心功能

1. 耐高温磷酸腐蚀功能：在湿法磷酸（含H3PO4 30-55%、H2SO4 1-5%、HF 0.5-2%、Cl- 200-1000ppm）中，80-120℃条件下，N06030合金的均匀腐蚀速率低于0.05mm/年（典型值，以实际质保书为准），可保证管道系统长期安全运行。

2. 抗点蚀和缝隙腐蚀功能：在含氯离子环境中，N06030的临界点蚀温度（CPT）可达85℃以上（ASTM G48标准测试），缝隙腐蚀温度（CCT）不低于70℃，显著优于C-276等传统合金，有效避免局部腐蚀失效。

3. 抗应力腐蚀开裂功能：在高温高浓度磷酸及含氟介质中，N06030合金的应力腐蚀开裂敏感性极低，其临界应力强度因子（KISCC）高于同类合金，适用于承受高应力的焊接管道和弯头部位。

4. 良好冷热加工成型功能：N06030合金在固溶状态下具有优异的塑性，可进行冷弯、扩口、翻边等加工而不产生裂纹，焊管加工后无需额外热处理即可保持性能稳定。

5. 焊接接头耐蚀性能匹配功能：采用匹配的ERNiCrMo-13（AWS A5.14）或ERNiCrMo-17填充金属，焊接接头在磷酸介质中的腐蚀速率与母材基本一致，焊缝区无选择性腐蚀倾向。

## 四、技术特点

### 合金设计思路

N06030哈氏合金G30是在C-276基础上优化设计的改进型合金。关键合金元素作用如下：

- 镍（Ni，余量）：提供稳定的奥氏体基体，赋予合金良好的韧性和抗应力腐蚀能力。

- 铬（Cr，28.0-31.5%）：显著提高合金在氧化性介质中的钝化能力，增强抗磷酸、硝酸腐蚀性能。

- 钼（Mo，4.0-6.0%）：提升在还原性介质中的抗腐蚀能力，尤其是抗点蚀和缝隙腐蚀。

- 钨（W，1.5-4.0%）：与钼协同作用，进一步提高抗局部腐蚀性能，并增强高温强度。

- 铜（Cu，1.0-2.4%）：改善在硫酸及含硫酸根介质中的耐蚀性，适应湿法磷酸中H2SO4杂质。

- 铁（Fe，13.0-17.0%）：稳定合金组织，降低成本，同时保持良好加工性。

- 碳（C，≤0.03%）：超低碳设计，防止晶间腐蚀，确保焊接热影响区性能。

### 冶炼工艺

N06030合金采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺生产。VIM可精确控制化学成分，去除有害杂质（如S、P、O、N）；ESR进一步细化晶粒、降低非金属夹杂物含量，提高合金纯净度，确保焊管母材的均匀性和可靠性。

### 热处理制度

焊管产品通常以固溶状态交货。固溶处理温度为1120-1180℃，保温时间根据壁厚确定（通常每25mm厚度保温1小时），随后快速水淬或快速空冷，以保持过饱和固溶体组织，避免有害相（如σ相、μ相）析出。焊后无需进行额外热处理（除非特殊要求）。

### 显微组织控制

固溶处理后，合金组织为单一奥氏体相，晶粒度控制在ASTM 4-7级（典型值）。严格控制δ相和碳化物析出，确保无有害第二相存在。焊管焊缝区通过优化焊接参数，实现细小等轴晶组织，无裂纹、气孔等缺陷。

### 无损检测及质量保证

每批焊管均需通过以下检测：

- 超声波探伤（UT）：按ASTM E213或GB/T 5777标准，检测管材内部缺陷。

- 涡流探伤（ET）：按ASTM E309或GB/T 7735标准，检测表面及近表面缺陷。

- 液体渗透检测（PT）：按ASTM E165或GB/T 18851标准，对焊缝进行表面开口缺陷检测。

- 光谱分析：确保化学成分符合ASTM B619要求。

- 水压试验：按标准要求进行，确保管材密封性。

- 晶间腐蚀试验：按ASTM G28 Method A或GB/T 4334标准，验证耐晶间腐蚀性能。

## 五、应用领域

1. **湿法磷酸（WPA）生产**：用于磷酸反应器、浓缩蒸发器、加热器、洗涤塔、酸循环管道及阀门等部件，可长期耐受高温高浓度磷酸及含氟、氯杂质的腐蚀。

2. **磷肥及复合肥制造**：用于磷酸浓缩系统、磷铵（MAP/DAP）生产中的料浆管道、加热盘管等，有效防止腐蚀和结垢。

3. **烟气脱硫（FGD）系统**：用于燃煤电厂脱硫塔、烟道、浆液循环管道，抵抗含氯、氟、硫酸的腐蚀性烟气。

4. **化工强氧化性介质处理**：用于硝酸、硫酸、醋酸等强氧化性酸混合介质的管道和设备，替代不锈钢和普通镍基合金。

5. **石油化工及精细化工**：用于含卤素有机化合物生产中的反应釜、换热器、输送管道，适应高温高压工况。

6. **医药及食品工业**：用于高腐蚀性物料（如磷酸盐、有机酸）的输送和储存，满足卫生级要求。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

- 镍（Ni）：余量（约43-47%）

- 铬（Cr）：28.0-31.5%

- 钼（Mo）：4.0-6.0%

- 钨（W）：1.5-4.0%

- 铁（Fe）：13.0-17.0%

- 铜（Cu）：1.0-2.4%

- 碳（C）：≤0.03%

- 硅（Si）：≤0.80%

- 锰（Mn）：≤1.50%

- 磷（P）：≤0.04%

- 硫（S）：≤0.03%

- 钴（Co）：≤0.50%

### 力学性能（室温典型值，以实际质保书为准）

- 抗拉强度：≥690 MPa

- 屈服强度（0.2%偏移）：≥320 MPa

- 延伸率（50mm标距）：≥45%

- 硬度：HBW ≤240

- 冲击功（-196℃）：≥60 J

### 物理性能（典型值）

- 密度：8.22 g/cm³

- 熔点：1330-1380℃

- 热导率（20℃）：10.2 W/(m·K)

- 电阻率（20℃）：1.15 μΩ·m

- 线膨胀系数（20-100℃）：13.2 ×10⁻⁶/℃

- 弹性模量（20℃）：205 GPa

### 耐腐蚀性能（典型值，以实际工况测试为准）

- 临界点蚀温度（CPT）：≥85℃（ASTM G48 Method A，6% FeCl₃溶液）

- 缝隙腐蚀温度（CCT）：≥70℃（ASTM G48 Method B）

- 在湿法磷酸（55% H₃PO₄ + 3% H₂SO₄ + 1% HF + 500ppm Cl⁻，100℃）中腐蚀速率：≤0.05 mm/年

- 在10% HNO₃ + 3% HF（80℃）中腐蚀速率：≤0.10 mm/年

### 产品规格范围

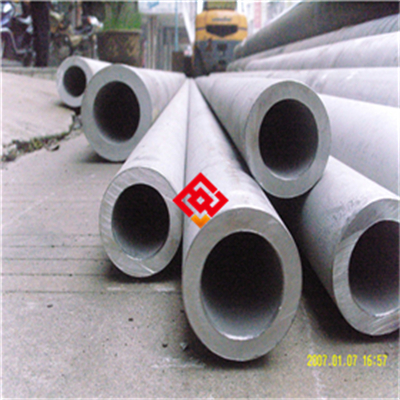

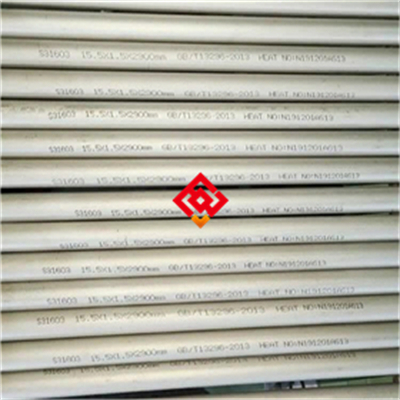

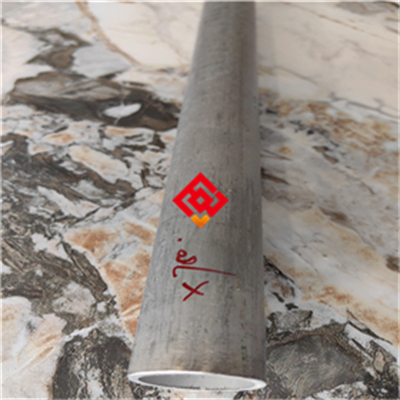

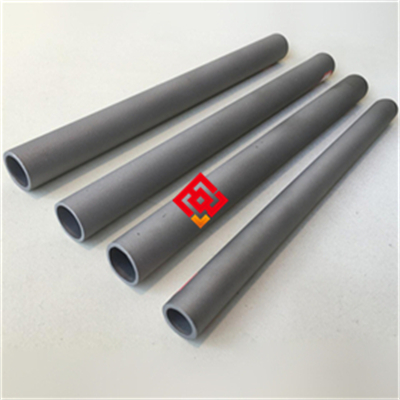

- 焊管外径：Φ10 mm - Φ508 mm（1/8英寸 - 20英寸）

- 壁厚：0.5 mm - 12.7 mm（可根据需求定制）

- 长度：定尺3-12米，或按用户要求

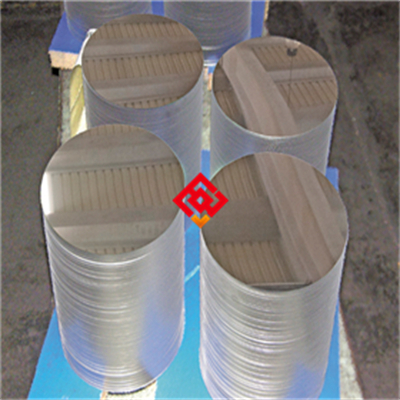

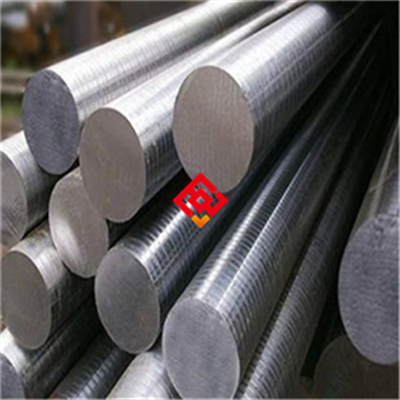

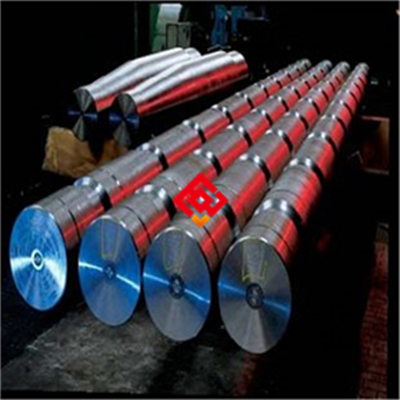

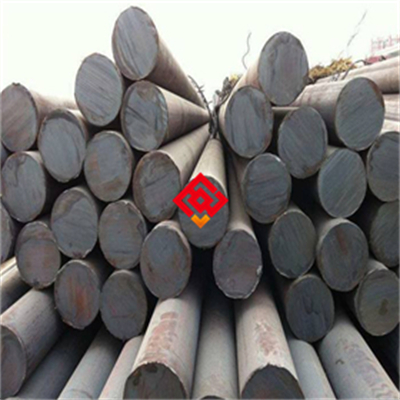

- 其他形态：板材（厚度1-50mm）、棒材（Φ5-300mm）、锻件（按图加工）、丝材（Φ0.1-5mm）

### 交货状态

- 固溶处理态（1120-1180℃水淬或快速空冷）

- 表面处理：酸洗（去除氧化皮）、磨光（内/外表面，Ra≤1.6μm）、抛光（镜面，Ra≤0.8μm）可选

- 管端保护：塑料端帽或防尘盖

### 批次溯源码解读

每批产品均带有唯一批次编码，格式为：MJ-N06030-年月-炉号-热处理批号-规格代码。例如：MJ-N06030-202503-A1234-HT01-OD48.3x3.68。该编码可追溯至冶炼炉号、热处理参数及尺寸检验记录。用户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验及适用标准。

## 七、注意事项

1. **避免长期服役在650-850℃区间**：该温度区间可能导致σ相（一种富铬的金属间化合物）析出，降低合金韧性和耐腐蚀性能。焊管在使用中应避免局部过热。

2. **禁止接触高浓度氯化物溶液（如饱和NaCl、MgCl₂）**：虽然N06030抗点蚀能力强，但在极高氯离子浓度（>50000ppm）且温度超过100℃时，仍有局部腐蚀风险。建议进行工况模拟测试。

3. **焊接后必须进行酸洗钝化处理**：焊接热影响区可能形成氧化色，影响耐蚀性。焊后应使用专用酸洗膏（硝酸+氢氟酸混合液）进行表面处理，恢复钝化膜。

4. **加工硬化倾向明显**：冷弯、扩口等冷加工后，材料硬度上升，塑性下降。若加工变形量超过15%，建议进行中间固溶退火（1120-1150℃水淬）以恢复性能。

5. **表面划伤风险**：焊管表面如有深度划伤（超过0.1mm），可能成为点蚀源。运输和安装过程中应使用软质吊带，避免与硬物摩擦。

6. **严禁使用含氯或含硫的切削液**：加工时若使用冷却液，必须选用中性或微碱性、无氯、无硫的专用切削液，防止残留物引发腐蚀。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：-20℃至45℃，避免剧烈温度波动。

- 相对湿度上限：≤60%（建议控制在50%以下）。

- 地面垫材：使用木质或橡胶垫板，高度≥100mm，避免直接接触水泥地面。

- 禁止混存的物质：酸、碱、盐溶液、重金属粉末（如铁粉、铜粉）、含氯溶剂、硫化物等腐蚀性物质。

### 包装规范

- 防潮防锈方式：每根焊管用塑料薄膜（PE膜）缠绕密封，内置干燥剂（硅胶或分子筛，用量≥50g/m³包装体积），外层用编织袋或木箱加固。

- 管端保护：安装塑料端帽或橡胶堵头，防止异物进入。

- 标识：包装外贴有产品标签，包含牌号、规格、炉号、批次号、数量及“防潮、防压”标识。

### 运输注意事项

- 固定方式：使用软质捆扎带（尼龙或聚酯）固定，避免钢丝绳直接接触管材表面。

- 防雨防暴晒：运输车辆必须加盖防水篷布，禁止露天存放超过24小时。

- 吊装要求：使用吊带或吊网进行吊装，吊带与管材接触处垫橡胶垫，严禁使用钢丝绳直接捆绑。

- 禁止行为：禁止与腐蚀性物质混装；禁止从高处抛掷管材；禁止踩踏或抛掷包装箱。

## 九、加工操作规范

### 切割

- 推荐方法：

- 带锯切割：使用双金属带锯条，齿距4-6齿/英寸，切割速度15-25 m/min，进给量0.05-0.10 mm/齿，使用专用切削液（无氯、无硫）。

- 激光切割：推荐使用光纤激光，功率≥2000W，切割速度50-100 mm/s，辅助气体为高纯氮气（99.99%），压力0.8-1.2 MPa。

- 水刀切割：磨料为石榴石（80目），压力380-420 MPa，切割速度20-40 mm/min。

- 切割后要求：切割面应使用锉刀或砂纸打磨光滑，去除毛刺和氧化层，并用酒精或丙酮清洁。

- 禁止事项：禁止使用普通砂轮片切割，因其含铁杂质可能嵌入表面导致腐蚀；禁止使用氧乙炔火焰切割，易造成热影响区敏化。

### 焊接（如适用）

- 推荐焊接方法：钨极氩弧焊（TIG，GTAW）、熔化极气体保护焊（MIG，GMAW）、手工电弧焊（SMAW）。

- 填充金属牌号：ERNiCrMo-13（AWS A5.14）或ERNiCrMo-17（AWS A5.14）焊丝；ENiCrMo-13（AWS A5.11）或ENiCrMo-17（AWS A5.11）焊条。

- 焊接参数（TIG为例）：焊接电流80-180A（根据壁厚调整），电压12-18V，焊接速度50-200 mm/min，层间温度≤100℃。

- 保护气体：高纯氩气（纯度≥99.99%），流量10-15 L/min；背面保护气（氩气）流量5-10 L/min，防止焊缝背面氧化。

- 焊后热处理：一般无需焊后热处理。若要求消除残余应力，可在1150-1180℃进行固溶处理，保温后快速水淬。

- 注意事项：焊接前必须清理母材表面氧化皮、油污，使用不锈钢刷；焊接过程中控制热输入，避免过热。

- 禁止事项：禁止使用碳钢焊条或焊丝；禁止在无保护气体条件下焊接；禁止焊接后未冷却即进行酸洗。

### 热处理

- 固溶温度：1120-1180℃（推荐1150℃）。

- 保温时间：每25mm壁厚保温1小时，最短不少于30分钟。

- 冷却方式：水淬（快速冷却）或快速空冷（强制风冷），确保冷却速度≥55℃/min。

- 注意事项：热处理前需清洁表面，防止油污残留；热处理后应进行酸洗钝化。

- 禁止事项：禁止缓慢冷却（如炉冷），避免有害相析出；禁止在650-850℃区间停留超过10分钟。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

### 安装要点

- 推荐连接件材质：法兰、管件、螺栓等应使用同材质（N06030或更高级别如N06059），或使用双相不锈钢（如2507），避免异种金属接触导致电偶腐蚀。

- 密封垫片选型：推荐使用PTFE（聚四氟乙烯）、膨体PTFE或石墨垫片，禁止使用含卤素（如氯、氟）的橡胶垫片，防止卤素离子腐蚀。

- 安装后的酸洗钝化：安装完成后，应对整个管道系统进行酸洗钝化处理，使用专用酸洗液（如10% HNO₃ + 3% HF，60℃），循环清洗30分钟，然后用去离子水冲洗至中性。

- 清洁要求：安装前确保管内无焊渣、铁屑、油污等杂质；安装后应进行水压试验（1.5倍设计压力）和泄漏检测。

### 日常维护方法

- 清洁周期：根据介质腐蚀性，建议每3-6个月进行一次外部清洁，每年进行一次内部检查。

- 清洗剂类型：使用中性清洗剂（pH 6-8）或不含氯的碱性清洗剂（如氢氧化钠溶液，浓度≤5%）。禁止使用含氯溶剂、盐酸、硫酸等强酸清洗。

- 防锈/防氧化处理：若长时间停用，应用氮气吹干管内残留介质，并在外表面涂覆防锈油（不含氯、硫、卤素）。

### 常见故障及解决方法

1. **表面点蚀**：若发现管材表面出现微小凹坑（点蚀），应首先排查介质中氯离子浓度是否超标（>1000ppm），或温度是否超过临界点蚀温度。解决措施：降低运行温度或氯离子浓度；对点蚀部位进行打磨补焊，并进行酸洗钝化。

2. **焊缝开裂**：若焊缝出现裂纹，可能是焊接热输入过大导致热影响区敏化，或填充金属选择不当。解决措施：检查焊接参数，重新焊接；更换为ERNiCrMo-13焊丝；焊后进行固溶处理。

3. **管材变形**：若管道在运行中出现局部鼓包或弯曲，可能是内部结垢导致局部过热，或外部支撑不足。解决措施：清理结垢，增加支撑点；更换变形段，优化管道布局。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴的防护装备：操作人员应穿戴耐高温手套（耐温≥200℃）、防护面罩（可防热辐射）、阻燃服（如Nomex材质）及安全鞋。

- 禁止触碰未冷却工件：热处理或焊接后的管材表面温度极高，必须悬挂“高温危险”标识，并设置隔离区，待冷却至室温（≤40℃）后方可接触。

- 现场灭火器类型：配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器，防止触电或高温蒸汽烫伤。

### 切割加工安全

- 防护面罩：激光切割或氩弧焊时，操作者必须佩戴自动变光焊接面罩（遮光号9-13），防止电弧光伤害眼睛。

- 排烟系统：切割和焊接过程中会产生金属烟尘（含镍、铬等有害物质），必须开启局部排风系统，确保操作区空气流通，操作者应佩戴防尘口罩（N95或以上）。

- 火花隔离：切割火花飞溅距离可达5米，必须使用防火毯隔离易燃物，作业区配备灭火器。

### 产品损坏或腐蚀后的应急处理

- 停机隔离：若发现管材泄漏或腐蚀穿孔，应立即关闭上下游阀门，切断介质源，并挂“禁止操作”牌。

- 人员防护：处理泄漏介质前，操作人员必须穿戴防酸手套、防酸围裙、护目镜及防毒面具（针对磷酸、氢氟酸等）。

- 泄漏介质中和收集：对于磷酸泄漏，使用碳酸氢钠（小苏打）或石灰粉进行中和，然后用吸附棉收集；禁止直接用水冲洗，防止扩散。

- 废弃物分类及处置：腐蚀后的废管材、吸附棉、中和产物等按危险废物（HW类，如HW34废酸、HW49其他废物）分类收集，交由有资质的危废处理单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体工况的选材建议、焊接工艺评定（WPQ）支持及安装指导。

## 十三、购买建议

1. **应用场景匹配度**：请确认您的工况是否属于湿法磷酸、含氟氯介质、高温氧化还原交替环境。N06030特别适用于磷酸浓度30-55%、温度80-120℃、含HF和Cl-的场合。若介质纯度高（如试剂级磷酸），可考虑性价比更高的904L或C-276；若氯离子浓度极高（>5000ppm），建议选用N06059或N06686。

2. **关键性能参数**：重点核对PREN值（耐点蚀当量，N06030的PREN≈60-65）、临界点蚀温度（CPT≥85℃）及在模拟工况下的腐蚀速率。要求供应商提供第三方检测报告（如SGS、BV）验证这些参数。

3. **认证要求**：若应用于船舶、海洋工程或国际项目，需确认产品是否具备船级社认证（如DNV、BV、Lloyd's）、NACE MR0175/ISO 15156认证（用于酸性油气田）或ISO 9001体系认证。

4. **备品备件比例**：建议首次采购时预留10-15%的备品备件（如弯头、法兰、短节），以应对紧急更换需求。对于关键管道，建议采购同批次产品，确保性能一致性。

5. **核对原厂质保书**：每批产品必须附带上海墨钜原厂质保书，内容应包括化学成分、力学性能、探伤报告、尺寸检验及适用标准。建议用户将质保书与实际产品批次编码核对，确保可追溯。

## 十四、价格标准

N06030哈氏合金G30焊管的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响，参考价格范围如下（以下为市场参考价，实际以报价为准）：

- 标准焊管（外径≤100mm，壁厚≤5mm）：约800-1200元/公斤（含税）。

- 大规格焊管（外径>100mm，壁厚>8mm）：约1000-1500元/公斤。

- 特殊表面处理（如镜面抛光、内孔研磨）：加价10-20%。

- 附加检测（如SGS第三方检测、NACE认证）：加价5-15%。

- 批量折扣政策：采购量≥5吨，可享5-12%折扣；≥10吨，可享10-15%折扣。

- 小批量试样加价规则：单次采购量低于100公斤，通常上浮15-20%（因生产及检测成本分摊）。

- 提示：具体报价请根据您的规格、数量及技术要求，联系上海墨钜曾先生获取精确订单报价。价格随镍、铬等原料行情波动，请以当日询价为准。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如裂纹、夹渣、化学成分不符）导致产品失效的，上海墨钜提供免费更换或全额退款，并承担由此产生的直接损失（不含间接损失）。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（WPS）。

- **技术支持**：提供24小时远程技术指导（电话/邮件/微信）；如需现场服务（如焊接工艺评定、安装指导），自收到申请起48小时内安排工程师抵达现场（限中国大陆地区）。

- **检测服务**：可根据客户要求安排SGS、BV、TÜV等第三方检测，常规检测项目（化学成分、力学性能、腐蚀试验）费用由上海墨钜承担；特殊检测（如高温持久、氢致开裂）费用协商。

- **备品保障**：产品停产后五年内，仍可提供同材质替代品或定制加工服务，确保客户维修更换需求。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案及时间表。
