N06007哈氏合金G3耐酸管板晶间腐蚀吗？

# N06007哈氏合金G3耐酸管板晶间腐蚀吗？

## 一、产品概述与适用范围

**产品大类**：镍基合金（哈氏合金系列）

**典型牌号**：N06007（对应商业牌号Hastelloy G3，亦称哈氏合金G3）

N06007哈氏合金G3是一种镍基耐蚀合金，主要设计用于抵抗强酸、含氯离子介质及湿法磷酸等苛刻环境下的全面腐蚀与局部腐蚀。该合金在焊接热影响区及敏化温度区间（约600℃-1000℃）具有优异的抗晶间腐蚀能力，这是其区别于早期镍基合金的核心优势。其适用温度范围覆盖-196℃至约400℃（在氧化性介质中可短时承受更高温度），特别适用于化工、石油、环保等行业的酸性介质处理设备。

**核心优势（3-5点）**：

1. **优异的抗晶间腐蚀性能**：通过低碳（C≤0.015%）及稳定化元素（Nb、Ti）设计，有效抑制碳化物沿晶界析出，在焊接及热加工后仍保持晶界耐蚀性。

2. **强耐点蚀与缝隙腐蚀能力**：高铬（Cr约22%）与钼（Mo约6.5%）的复合作用，在含氯离子酸性介质中表现突出，临界点蚀温度（CPT）较高。

3. **宽泛的耐酸范围**：对硫酸、磷酸、盐酸（低浓度）及混合酸具有良好耐蚀性，尤其适用于湿法磷酸生产中的腐蚀环境。

4. **良好的加工成形性**：相比部分高钼镍基合金，G3的冷热加工性能适中，可顺利制成管板、法兰、换热管等复杂部件。

5. **高性价比**：相比C-276等更高合金化牌号，G3在特定工况下（如湿法磷酸、硫酸）性能相当，但成本更具竞争力。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地**中国上海**。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等装备，严格执行ASTM B582、ASTM B619及GB/T 15007等标准。全流程工艺可追溯，每批次产品均附带原厂质保书，确保化学成分、力学性能及耐腐蚀性能符合规范要求。

## 三、核心功能

1. **抗晶间腐蚀功能**：在敏化温度区间（如焊接热影响区）处理后，按ASTM A262 Practice E（铜-硫酸铜-硫酸法）进行晶间腐蚀试验，无裂纹产生。典型工况：焊接后不经固溶处理直接服役，仍保持晶界稳定性。

2. **耐强氧化性酸腐蚀**：在浓度60%以下、温度80℃以下的硫酸中，腐蚀速率低于0.1mm/年；在湿法磷酸（含F-、Cl-、H2SiF6等杂质）中，耐蚀性优于316L不锈钢及普通哈氏合金G。

3. **抗氯离子点蚀与应力腐蚀**：在含2000ppm Cl-、pH=2的酸性溶液中，临界点蚀温度（CPT）可达50℃以上（典型值，以实际质保书为准），远高于奥氏体不锈钢。

4. **高温力学稳定性**：在300℃-400℃范围内，仍保持较高的抗拉强度（≥550MPa）和蠕变抗力，适用于高温酸性介质换热设备。

## 四、技术特点

**合金设计思路**：N06007通过控制碳含量（C≤0.015%）并添加铌（Nb约0.5%）和钛（Ti约0.3%）作为稳定化元素，优先形成NbC、TiC等稳定碳化物，避免Cr23C6沿晶界析出导致的贫铬区，从而抑制晶间腐蚀。同时，高铬（约22%）、钼（约6.5%）及铁（约19%）的配比，在镍基固溶体中形成致密的钝化膜，抵抗多种酸性介质的侵蚀。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，有效降低钢中气体含量（O、N、H）及非金属夹杂物，提高合金纯净度。对于厚板或管板等大尺寸产品，可选用氩氧脱碳（AOD）精炼后连铸或模铸，确保成分均匀性。

**热处理制度**：标准供货状态为固溶处理（Solution Treatment），温度范围为1100℃-1150℃，保温时间按厚度计算（通常每25mm保温1小时），随后快速水淬或强制风冷，以保持合金元素在固溶体中均匀分布。禁止在600℃-1000℃区间缓慢冷却，否则可能诱发敏化。

**显微组织控制**：固溶态组织为奥氏体基体（面心立方结构）加少量弥散分布的NbC、TiC颗粒。晶粒度控制在ASTM 4-7级，避免粗晶导致强度下降或细晶导致加工硬化过快。焊接热影响区应避免δ相（FeCr金属间相）析出，通过控制热输入及层间温度（≤150℃）实现。

**无损检测及质量保证**：管板及厚板产品100%进行超声波探伤（UT），按ASTM A578 Level B标准验收；表面及近表面缺陷采用液体渗透检测（PT）；化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱（ICP）分析。每批产品均提供可追溯的质保书，包含炉号、热处理批号及检测数据。

## 五、应用领域

- **化工行业**：用于硫酸、磷酸、盐酸（低浓度）等酸液的反应器、换热器管板、塔器内件及管道系统。

- **石油天然气**：用于含H2S、CO2及氯化物的酸性油气田采出液处理设备，如分离器、换热器及阀门部件。

- **环保工程**：用于烟气脱硫（FGD）系统中的吸收塔、浆液泵及管道，抵抗含氯离子酸性浆液的腐蚀。

- **制药与精细化工**：用于有机合成中涉及硫酸、醋酸等介质的反应釜、蒸馏塔及冷凝器。

- **海洋工程**：用于海水冷却系统及含盐环境下的泵阀、管件，抵抗点蚀与缝隙腐蚀。

- **化肥生产**：用于湿法磷酸浓缩装置中的加热器、蒸发器管板，抵抗磷酸及氟硅酸的腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

镍（Ni）：余量（通常≥40%）；铬（Cr）：21.0-23.5；钼（Mo）：6.0-8.0；铁（Fe）：18.0-21.0；铌（Nb）：0.3-0.7；钛（Ti）：0.2-0.5；碳（C）：≤0.015；硅（Si）：≤0.5；锰（Mn）：≤1.0；磷（P）：≤0.02；硫（S）：≤0.01；铜（Cu）：1.5-2.5；钨（W）：≤0.5。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：≥690 MPa；屈服强度（Rp0.2）：≥310 MPa；延伸率（A）：≥40%；硬度（HRB）：≤95；冲击功（Akv，20℃）：≥120 J。

**物理性能（典型值）**：

密度：8.14 g/cm³；熔点：约1340-1390℃；热导率（20℃）：约11.5 W/(m·K)；（300℃）：约15.0 W/(m·K)；电阻率（20℃）：约1.15 μΩ·m；线膨胀系数（20-100℃）：约13.5×10⁻⁶ /℃；弹性模量（20℃）：约200 GPa。

**耐腐蚀性能（典型值，以实际质保书为准）**：

- 晶间腐蚀：按ASTM A262 Practice E试验，无裂纹。

- 临界点蚀温度（CPT）：在1M NaCl+0.01M HCl溶液中，CPT≥50℃。

- 缝隙腐蚀温度（CCT）：在相同介质中，CCT≥30℃。

- 腐蚀速率：在50%硫酸、80℃条件下，腐蚀速率≤0.15 mm/年；在湿法磷酸（30% P2O5、2% H2SO4、0.5% HF、80℃）中，腐蚀速率≤0.20 mm/年。

**产品规格范围**：

- 管板：厚度10-200mm，直径≤3000mm（锻件或轧板加工）。

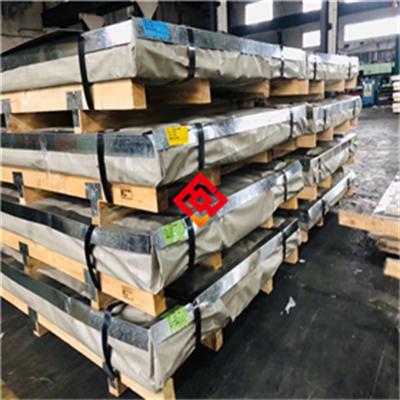

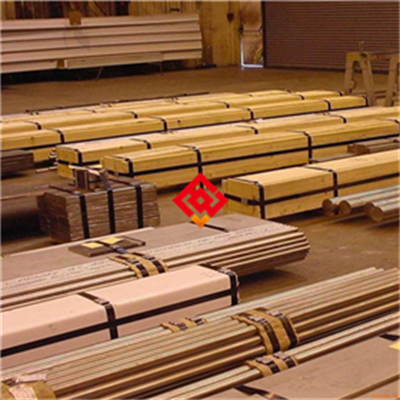

- 板材：厚度2-100mm，宽度≤2500mm，长度≤6000mm。

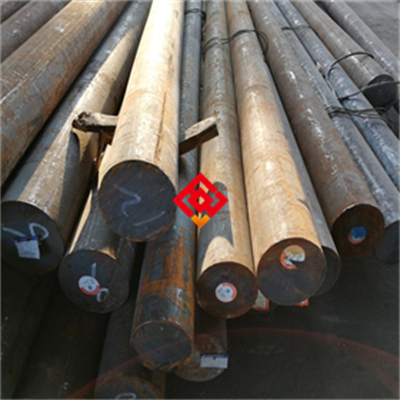

- 棒材：直径10-500mm，长度≤6000mm。

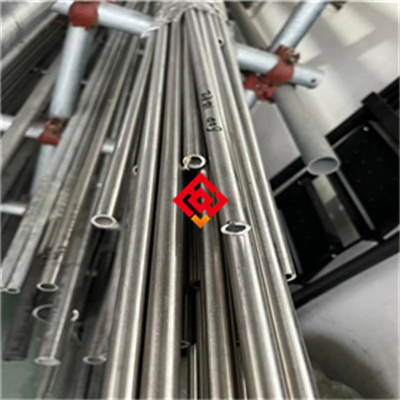

- 管材（无缝/焊接）：外径10-219mm，壁厚1-20mm。

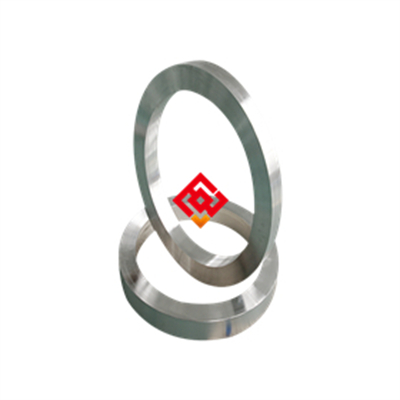

- 锻件：按图纸定制（法兰、管板、阀体等）。

- 丝材：直径0.5-10mm。

**交货状态**：

固溶处理+酸洗（板材、管材）；固溶处理+磨光（棒材）；固溶处理+粗加工（管板锻件）。表面可提供酸洗钝化或喷砂处理。

**批次溯源码解读**：

编码规则示例：MJ-G3-202503-0123-HT01-PL20

- MJ：上海墨钜特殊钢有限公司代码

- G3：牌号N06007

- 202503：生产年月（2025年3月）

- 0123：炉号（对应冶炼批次）

- HT01：热处理批号（固溶处理批次）

- PL20：规格代码（厚度20mm板材）

客户可通过此编码向上海墨钜索取原厂质保书，也可扫描产品附带的二维码直接获取电子版质保书。

## 七、注意事项

1. **避免在敏化温度区间长时停留**：600℃-1000℃为碳化物析出敏感区间，焊接、热加工或热处理后冷却应快速（水淬或强制风冷），禁止在空气中缓慢冷却或在此温度区间保温。

2. **禁止接触含卤素的高温介质**：在高温（>200℃）下，合金对氟离子、氯离子等卤素离子的腐蚀敏感性增加，可能导致应力腐蚀开裂（SCC）。

3. **焊接后必须进行酸洗钝化**：焊接热影响区的氧化皮及贫铬层应通过酸洗钝化去除，否则可能成为点蚀或晶间腐蚀的起点。

4. **加工硬化倾向明显**：冷加工（如冷弯、冷轧）后硬度上升明显，若需进一步冷加工，应进行中间固溶处理（1100℃+水淬）。

5. **表面划伤风险**：管板及板材表面如有深度划伤（超过0.1mm），可能破坏钝化膜，在腐蚀介质中引发局部腐蚀。搬运及加工时应使用软质垫材并避免金属硬物刮擦。

6. **热处理时避免渗碳或渗硫**：加热炉气氛应控制为中性或微氧化性，禁止使用含硫燃料或还原性气氛，否则可能引起合金表面脆化或耐蚀性下降。

## 八、存储与运输指南

**存储环境要求**：室内干燥仓库，温度范围-10℃至40℃，相对湿度上限60%。地面应铺设木质垫板或橡胶垫，禁止直接接触水泥地面（碱性物质可能腐蚀表面）。禁止与酸、碱、重金属粉末（如锌粉、铜粉）及氯化物盐类混存，以免发生电偶腐蚀或化学污染。

**包装规范**：小尺寸板材及管材采用塑料薄膜缠绕密封，内置干燥剂（硅胶包），外层用木箱或编织袋加固；大尺寸管板及锻件采用防锈纸包裹后加塑料罩，边缘用软质材料（如泡沫）保护，外部用钢带捆扎固定。包装外侧标注“防潮”“勿压”“合金材料”等标识。

**运输注意事项**：车辆应配备篷布防雨防暴晒，货物需用尼龙带或纤维绳固定（禁止使用钢丝绳直接接触产品表面）。吊装时使用尼龙吊带或专用夹具，避免硬质金属吊钩划伤表面。装卸过程中禁止抛掷、踩踏或重物堆压。

**明确标注禁止行为**：禁止与腐蚀性物质（酸、碱、盐溶液）混放；禁止露天存放（即使有遮盖）；禁止在包装上站立或放置重物；禁止使用铁锤直接敲击产品表面。

## 九、加工操作规范

**切割**：

- 推荐方法：等离子切割（适用于厚度≥10mm，电流200-400A，切割速度根据厚度调整）、带锯切割（适用于棒材及管材，使用双金属带锯条，冷却液为水基切削液）、激光切割（适用于薄板≤6mm，功率2-4kW，辅助气体为氮气或氩气）。

- 切割后打磨：切割边缘应使用氧化铝或碳化硅砂轮片打磨至光滑，去除热影响区的氧化层及微裂纹。

- 注意事项：禁止使用普通树脂砂轮片（含铁杂质可能嵌入表面），禁止在切割后直接进行焊接（需先打磨清理）。

- 禁止：禁止使用氧乙炔火焰切割（高温氧化严重且可能诱发晶间敏化）。

**焊接（适用时）**：

- 推荐方法：钨极氩弧焊（TIG，适用于薄板及管道）、熔化极气体保护焊（MIG，适用于中厚板）、手工电弧焊（SMAW，适用于现场修补）。

- 填充金属：推荐匹配牌号ERNiCrMo-3（AWS A5.14）或哈氏合金G3专用焊丝。

- 焊接参数（典型值，以工艺评定为准）：TIG焊接电流80-180A（根据板厚），电压12-18V，焊接速度100-200mm/min。层间温度控制在≤150℃。保护气体为纯度≥99.99%的氩气，流量10-20L/min。

- 焊后热处理：一般情况下无需焊后热处理。若工件厚度≥25mm或服役条件苛刻（如强氧化性酸），建议进行焊后固溶处理（1100℃+水淬）。

- 注意事项：焊接前需清理坡口及两侧20mm范围内的油污、氧化皮。禁止使用含硫或含氯的清洗剂。

- 禁止：禁止在无保护气体条件下焊接；禁止使用不锈钢焊条（如E308）替代专用镍基焊材。

**热处理**：

- 固溶温度：1120℃±10℃，保温时间按每25mm厚度1小时计算（最少30分钟）。

- 冷却方式：水淬（快速冷却至室温），对于薄板（≤6mm）可采用强制风冷，但必须保证冷却速度≥50℃/min。

- 注意事项：热处理前需检查炉膛气氛，避免渗碳或氧化。工件进出炉时应使用耐热钢料架，禁止与碳钢直接接触。

- 禁止：禁止在600-1000℃区间缓慢冷却；禁止使用还原性气氛（如氢气）进行热处理。

**详细操作示意图及参数表请向上海墨钜索取说明书**

## 十、安装与维护建议

**安装要点**：

- 连接件材质：建议使用与管板同材质（N06007）或更高级别的镍基合金（如Hastelloy C-276）螺栓、螺母，避免异种金属接触导致电偶腐蚀。若必须使用碳钢螺栓，需进行绝缘隔离（如PTFE垫片或涂层）。

- 密封垫片选型：推荐使用膨胀聚四氟乙烯（ePTFE）或柔性石墨垫片，禁止使用含卤素（如氯、氟）的垫片，以免在高温下释放腐蚀性气体。

- 安装后的酸洗钝化：安装完成后，应对焊接区域及表面划伤处进行酸洗钝化处理（使用硝酸-氢氟酸混合液，浓度10% HNO3+2% HF，温度50-60℃），随后用去离子水冲洗干净。

**日常维护方法**：

- 清洁周期：根据介质污染程度，建议每1-3个月进行一次表面清洁。使用中性清洗剂（pH 6-8）或去离子水冲洗，禁止使用含氯、含硫的酸性清洗剂。

- 防锈/防氧化处理：长期停用或封存时，表面应涂覆防锈油（不含氯和硫）或进行干燥氮气保护。

- 检查重点：定期检查焊缝区域、管板与管子连接处、密封面等易腐蚀部位，使用放大镜或渗透检测（PT）发现早期裂纹。

**常见故障及解决方法**：

1. **故障现象**：表面出现点蚀（小孔状腐蚀）。

- **可能原因**：介质中氯离子浓度过高、表面钝化膜被破坏（划伤、氧化皮未清除）、局部温度过高。

- **处理方法**：停机后使用细砂纸（400目）打磨点蚀区域至光亮，重新进行酸洗钝化；检查介质成分及温度，必要时升级材料或增加缓蚀剂。

2. **故障现象**：焊缝区域出现裂纹（热影响区或熔合线）。

- **可能原因**：焊接热输入过大导致敏化、填充金属不匹配、层间温度过高。

- **处理方法**：打磨清除裂纹（深度需超过裂纹末端），重新焊接并控制热输入≤1.5 kJ/mm；焊后进行固溶处理（1100℃+水淬）。

3. **故障现象**：管板变形或密封面泄漏。

- **可能原因**：安装时螺栓预紧力不均匀、热循环导致应力释放、密封垫片老化。

- **处理方法**：重新紧固螺栓（使用扭矩扳手，按对称顺序分步拧紧），更换同材质垫片；若变形严重，需退火后重新加工密封面。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴耐高温手套（耐温≥300℃）、防热辐射面罩及阻燃工作服（如Nomex材质）。

- 禁止在无防护条件下触碰未冷却工件（表面温度可能超过200℃）。

- 现场应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火（水遇高温金属可能导致蒸汽爆炸）。

**切割加工安全**：

- 操作人员必须佩戴防护面罩（遮光号≥10#，根据切割电流调整）、防切割手套及防尘口罩。

- 切割区域应配备排烟系统（风量≥2000m³/h），及时排出金属烟尘（含铬、镍等有害物质）。

- 火花隔离：切割工位周围1.5米范围内禁止放置可燃物，地面铺设防火毡。

**产品损坏或腐蚀后的应急处理**：

- **停机隔离**：发现腐蚀泄漏或部件损坏，立即停止设备运行，关闭上下游阀门，隔离故障区域。

- **切断介质源**：若介质为酸性或含毒物质，需穿戴防酸服、防毒面具（酸性气体选用B型滤毒盒）进行操作。

- **人员防护**：接触泄漏介质时需佩戴丁腈橡胶手套、护目镜及防酸围裙。

- **泄漏介质处理**：少量泄漏用碳酸氢钠或石灰粉中和，大量泄漏需用沙土围堵后泵送至废液池，禁止直接排入下水道。

- **废弃物处置**：腐蚀后的合金废料及污染介质属于危险废物（HW类，如HW34废酸、HW17表面处理废物），需分类收集并交由有资质的处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请确认设备服役介质（酸种类、浓度、温度、含氯量）是否在N06007的推荐范围内。若介质含强氧化性离子（如Fe3+、Cu2+）或需承受高温（>400℃），建议评估升级至Hastelloy C-276或C-22。

2. **关键性能参数**：重点关注临界点蚀温度（CPT）、晶间腐蚀试验结果及高温持久强度（如适用）。对于管板应用，需核对硬度（HRB≤95）及超声波探伤等级。

3. **认证要求**：如出口或用于石油化工行业，需确认是否需提供船级社认证（如DNV、ABS）、NACE MR0175/ISO 15156认证（抗硫化物应力腐蚀）或ISO 9001体系认证。

4. **备品备件比例**：建议首次采购时多订购10-15%的备品（如小尺寸管板、密封垫片及焊丝），以应对安装损耗及未来更换需求。

5. **文件核对**：务必核对上海墨钜原厂质保书，确认化学成分、力学性能及耐腐蚀数据是否符合订货要求。建议要求提供第三方检测报告（如SGS、BV）以验证性能。

## 十四、价格标准

N06007哈氏合金G3管板/板材/棒材的价格受牌号、规格尺寸、采购数量及附加技术要求影响较大，以下为参考区间（人民币，含税）：

- **管板（锻件，厚度20-100mm）**：约180-350元/公斤。小尺寸（直径≤500mm）价格偏高，大尺寸（直径≥1000mm）因加工难度增加价格上浮。

- **板材（厚度5-30mm）**：约150-280元/公斤。薄板（≤6mm）因轧制难度价格略高。

- **棒材（直径20-100mm）**：约130-250元/公斤。

- **管材（无缝，外径≤50mm）**：约200-400元/公斤。

**批量折扣政策**：采购数量≥5吨，可享5-12%折扣（具体幅度根据牌号及规格协商）；≥10吨，折扣可达15%。

**小批量试样加价规则**：单次采购≤50公斤，价格通常上浮15-20%（因切割、包装及检测成本分摊）。

**附加技术要求**：如需双认证（如船级社+NACE）、第三方检测（SGS/BV）或定制热处理，费用另计（通常增加5-10%）。

**提示**：具体报价请联系曾先生（021-67898711 / 13472787990）获取精确订单报价，报价有效期为15个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、夹杂物超标、热处理不当）导致失效的，上海墨钜承诺免费更换或全额退款（不含客户加工及安装费用）。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话/视频）；如需现场服务，承诺48小时内工程师抵达客户现场（国内主要工业城市）。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学、晶间腐蚀）费用由上海墨钜承担（限首次采购或批量≥1吨的订单）。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护需求。

**售后响应**：质量问题2小时内回复，48小时内出初步处理方案（含失效分析及补救措施）。
