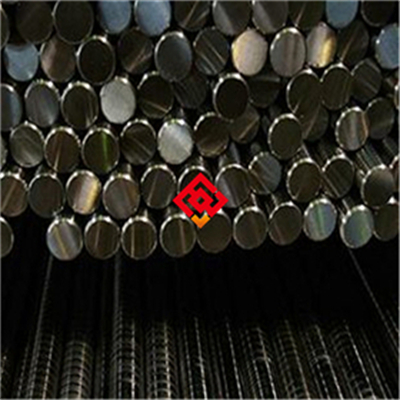

# Kovar可伐合金与玻璃匹配带材棒材封接试验产品介绍

## 一、产品概述与适用范围

本产品属于铁镍钴定膨胀合金（俗称可伐合金，Kovar合金），典型牌号为4J29（对应ASTM F15，Kovar）。该合金专为与硬质玻璃（如DM305、DM308）及陶瓷进行匹配封接而设计，其核心特性是在-60℃至+600℃温度范围内具有与硼硅玻璃相近的线性热膨胀系数（约4.6×10⁻⁶至5.2×10⁻⁶/℃），从而确保封接界面的气密性与长期热循环稳定性。产品适用于真空电子器件、半导体封装、光电器件、激光器组件、航空航天电连接器等领域，特别适合需要高气密性封接的玻璃-金属过渡部件。核心优势包括：精确匹配的膨胀系数（可定制调整至±0.2×10⁻⁶/℃公差）、优异的润湿性与封接强度、良好的冷加工成型性能、以及稳定的磁性能（居里点约为430℃）。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与电渣重熔（ESR）双联工艺，严格执行ASTM F15、GB/T 15018及客户定制标准。从原料筛选到成品出厂，全流程工艺可追溯，每一批次均附带原厂质保书与封接试验报告。

## 三、核心功能

1. **热膨胀匹配封接功能**：在-60℃至+600℃范围内，线膨胀系数与DM305、DM308等硬质玻璃高度匹配（典型值4.6~5.2×10⁻⁶/℃），封接后界面应力低于10MPa，经-196℃至+450℃热循环100次后无裂纹或漏气。

2. **高气密性密封功能**：成品封接件氦气漏率可低于1×10⁻¹¹ Pa·m³/s，满足真空电子器件与半导体封装的气密性要求。

3. **优良的润湿与扩散结合功能**：合金表面氧化层（FeO·Cr₂O₃尖晶石结构）在封接温度下与玻璃熔体形成化学键合，润湿角小于30°，结合强度超过80MPa。

4. **冷热加工成型功能**：带材可进行深冲、弯曲、冲裁，棒材可进行车削、钻孔、磨光，加工后无需中间退火即可维持尺寸稳定性。

## 四、技术特点

**合金设计思路**：通过精确控制镍（Ni 28.5~29.5wt%）与钴（Co 16.8~17.8wt%）的比例，使合金在室温至430℃（居里点）区间内呈现低膨胀特性，并与玻璃膨胀曲线实现最佳重叠。关键元素作用：镍降低膨胀系数并稳定奥氏体组织；钴提高居里点并改善玻璃润湿性；硅（0.2~0.3wt%）与锰（0.3~0.6wt%）脱氧并细化晶粒；碳（≤0.03wt%）严格控制以抑制碳化物析出导致的膨胀异常。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，确保超低气体含量（O≤15ppm，N≤20ppm）与高纯净度（非金属夹杂物A+B+C+D总和≤2.0级，ASTM E45标准）。

**热处理制度**：推荐固溶处理温度850~900℃，保温30~60分钟，快速水淬或空冷（依据截面厚度选择），以获得均匀的单相奥氏体组织。封接前需在湿氢气氛中（露点+30℃）进行预氧化处理，温度950~1050℃，时间5~15分钟，形成厚度0.5~2μm的致密氧化层。

**显微组织控制**：最终交货态晶粒度控制在5~8级（ASTM E112），无δ铁素体或马氏体相。封接界面处氧化层应为均匀的尖晶石结构，无分层或剥落。

**无损检测及质量保证**：带材与棒材100%经超声波探伤（UT，按ASTM A578 Level B标准）及涡流探伤（ET，按ASTM E309标准），表面缺陷检出灵敏度≤0.1mm。每批抽检封接试验样品（按客户指定玻璃牌号），进行热循环与氦质谱检漏验证。

## 五、应用领域

1. **真空电子器件行业**：用于制造大功率电子管、X射线管、微波管的外壳引线及管帽，要求长期高温真空环境下气密性不衰减。

2. **半导体封装行业**：用于光电器件（如激光二极管、LED）、集成电路陶瓷封装外壳的金属化过渡环，匹配封接后承受多次回流焊热冲击。

3. **航空航天与军工领域**：用于陀螺仪、加速度计、红外探测器等精密仪器的玻璃-金属密封窗口，需耐受-55℃至+125℃宽温域振动与冲击。

4. **光纤通信行业**：用于激光器泵浦源、光模块的密封管壳，封接后插入损耗变化小于0.1dB。

5. **医疗设备行业**：用于放射性同位素容器、医疗激光器的密封接口，需符合生物相容性与高气密性要求。

6. **科研与实验室**：用于高真空镀膜设备、质谱仪、粒子加速器的观察窗封接组件。

## 六、产品详细参数

**化学成分（wt%，典型值）**：镍Ni 28.5~29.5；钴Co 16.8~17.8；锰Mn 0.3~0.6；硅Si 0.2~0.3；碳C≤0.03；磷P≤0.02；硫S≤0.02；铝Al≤0.05；镁Mg≤0.05；锆Zr≤0.05；铁Fe余量。注：可根据客户要求调整Ni/Co比例以微调膨胀系数。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm≥480 MPa；屈服强度Rp0.2≥345 MPa；延伸率A≥30%；硬度HV 140~180（或HRB 75~88）；冲击功（室温）≥60 J。高温性能（300℃）：抗拉强度≥320 MPa；屈服强度≥220 MPa。

**物理性能（典型值，以实际质保书为准）**：密度8.17 g/cm³；熔点1450~1480℃；热导率（20℃）17.5 W/(m·K)；电阻率（20℃）0.49 μΩ·m；线膨胀系数（20~450℃）4.6~5.2×10⁻⁶/℃（可提供25~600℃分段数据）；弹性模量（20℃）138 GPa；居里点约430℃；磁导率（在1600 A/m下）≤1.2 mH/m。

**耐腐蚀/高温性能**：氧化增重率（1000℃×100h，空气）≤0.5 mg/cm²；封接界面剪切强度≥80 MPa（与DM308玻璃匹配封接后）；氦气漏率≤1×10⁻¹¹ Pa·m³/s（封接件）；表面氧化层附着力（划格法）100/100。

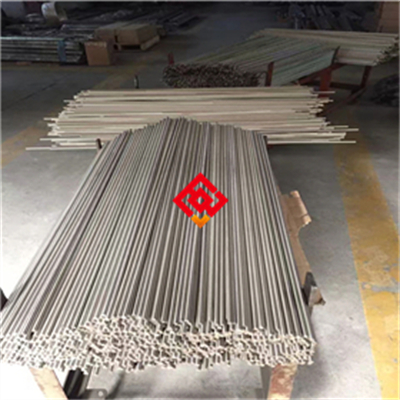

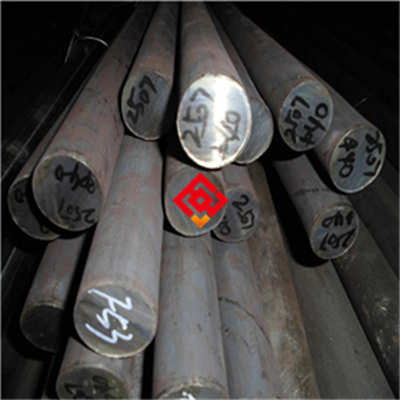

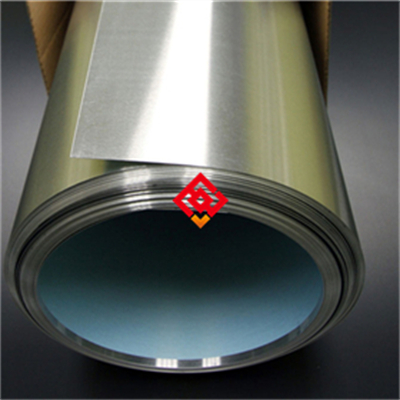

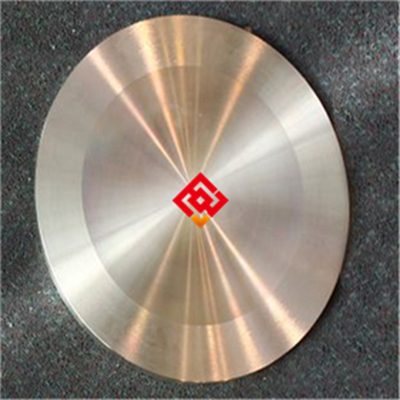

**产品规格范围**：带材：厚度0.05~2.0mm，宽度5~300mm；棒材：直径1.0~100mm，长度500~6000mm；丝材：直径0.1~3.0mm；锻件：按图纸定制（最大单重500kg）。所有规格均可提供定尺或卷料。

**交货状态**：带材/丝材：冷轧/冷拉+固溶+酸洗或光亮退火（表面粗糙度Ra≤0.8μm）；棒材：热锻+固溶+车光或磨光（表面粗糙度Ra≤1.6μm）；锻件：固溶+粗加工或精加工。封接用产品可提供预氧化处理交货（需注明氧化工艺参数要求）。

**批次溯源码解读**：编码规则为MJ-4J29-年月-炉号-热处理批号-规格代码。例如：MJ-4J29-202504-A123-H05-B02，其中“MJ”代表上海墨钜，“4J29”为牌号，“202504”代表生产年月，“A123”为冶炼炉号，“H05”为热处理批次，“B02”为带材规格代码（厚0.2mm×宽50mm）。客户可通过上述编码向销售部门调取原厂质保书（含化学成分、力学性能、膨胀系数实测值、探伤报告及封接试验结果）。

## 七、注意事项

1. **封接前必须严格预氧化**：禁止在未经预氧化或氧化层不合格状态下直接封接，否则会导致界面剥离或漏气。预氧化气氛（湿氢）的露点与温度需精确控制，建议向上海墨钜索取工艺曲线。

2. **避免长期服役在居里点附近（400~450℃）**：此温度区间膨胀系数变化率最大，可能导致封接应力集中，建议长期使用温度控制在-60℃至+350℃。

3. **禁止接触含硫、含氯介质**：合金在高温下易发生晶间腐蚀或应力腐蚀开裂，封接件不得暴露于含硫烟气、氯化物溶液或酸性蒸汽环境。

4. **焊接后必须进行去应力退火**：若需焊接（如与不锈钢或铜合金连接），焊接后应在750~800℃保温30分钟，然后缓慢冷却至300℃以下再空冷，以消除焊接热影响区残余应力。

5. **加工硬化倾向明显**：冷加工（冲压、弯曲、拉拔）后材料硬度可能上升30~50%，若需多道次成型，应在每道次后安排中间退火（850℃×15分钟空冷）。

6. **表面划伤会破坏氧化层均匀性**：带材表面任何深度超过0.02mm的划伤或凹坑，均可能在封接时导致氧化层不均，应使用软质包装材料并避免金属间直接接触。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的库房内，温度控制在5~40℃，相对湿度上限不超过60%。产品应放置在木质或塑料垫材上，严禁直接接触水泥地面。禁止与酸、碱、重金属粉末（如铜粉、锌粉）、氯化物、硫化物等腐蚀性物质混存。

**包装规范**：带材与丝材采用防潮塑料薄膜包裹，内附干燥剂（硅胶包，每立方米不少于5包），外层为木箱或高强度编织袋。棒材与锻件表面涂覆防锈油后，用气相防锈纸（VCI纸）包裹，再装入木箱。每箱附有产品标签（含批次号、规格、重量、检验章）。

**运输注意事项**：运输过程中应固定牢固，防止滑动或碰撞。车辆必须有防雨篷布，严禁暴晒或雨淋。吊装时使用柔性吊带（禁止钢丝绳直接接触产品表面），起吊角度不小于60°。明确禁止行为：禁止与腐蚀性物质混装；禁止露天存放；禁止踩踏或抛掷包装箱。

## 九、加工操作规范

**切割**：推荐使用激光切割（光纤激光器，功率1~3kW，切割速度1~5m/min，辅助气体为氮气或氩气）或精密带锯（锯条齿距4~6TPI，冷却液为水基乳化液）。切割后边缘需用锉刀或砂纸去除毛刺，打磨深度至少0.1mm。禁止使用普通氧化铝砂轮片（易导致表面烧伤与氧化层破坏）。注意事项：激光切割热影响区宽度应控制在0.2mm以内，切割后需检查边缘是否有微裂纹。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG，直流正接）或等离子弧焊。填充金属牌号推荐ERNiFe-1（AWS A5.14）或同材质4J29焊丝（直径0.8~1.6mm）。焊接参数：电流60~120A（依据厚度），电压10~15V，焊接速度100~200mm/min；层间温度控制在150℃以下；保护气体为高纯氩（纯度≥99.999%，流量10~15L/min）。焊后必须进行去应力退火（750℃×30分钟，炉冷至300℃后空冷）。禁止使用手工电弧焊（SMAW）或氧乙炔焊，禁止在无保护气体环境下焊接。注意事项：焊接前需清除表面氧化层（用丙酮或酒精擦拭），焊接后24小时内应完成去应力热处理。

**热处理**：固溶处理：850~900℃×30~60分钟，快速水淬（厚度＜5mm）或快速空冷（厚度≥5mm）。时效处理（如需要调整磁性）：450~500℃×4~6小时，空冷。预氧化处理（封接前）：950~1050℃×5~15分钟，湿氢气氛（露点+30℃），随后快速空冷。禁止在氧化性气氛中进行固溶处理（会导致表面脱碳或过度氧化）。注意事项：热处理前应确保炉内气氛洁净，推荐使用氢气保护炉或真空炉（真空度≤1×10⁻²Pa）。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：推荐连接件材质选用与Kovar膨胀系数匹配的不锈钢（如304L或316L）或同材质Kovar合金，避免与铜、铝等膨胀系数差异大的材料直接焊接。密封垫片应选用无卤素、无硫的柔性石墨或聚四氟乙烯（PTFE）垫片，禁止使用含氯橡胶垫片。安装后若暴露于腐蚀环境，需进行酸洗钝化处理（20%硝酸+2%氢氟酸，50℃×10分钟）并彻底冲洗。

**日常维护方法**：清洁周期建议每3~6个月一次，使用中性清洗剂（pH 6~8，不含氯离子）或去离子水擦拭表面。若表面出现氧化色，可用含5%柠檬酸的温水清洗。长期不使用时，应涂覆防锈油并密封包装。

**常见故障及解决方法**：

1. **封接界面出现气泡或漏气**：原因多为预氧化层过厚或氧化膜剥落。解决措施：重新进行预氧化处理（控制氧化时间与露点），或联系上海墨钜更换同批次产品并重新封接。

2. **封接后玻璃炸裂**：原因通常为膨胀系数不匹配或热处理冷却速度过快。解决措施：检查合金批次膨胀系数实测值是否在公差范围内，并采用缓冷退火（从封接温度以≤5℃/min降至室温）。

3. **带材冲压后边缘开裂**：原因多为加工硬化过度或原材料晶粒粗大。解决措施：增加中间退火工序，或要求上海墨钜提供细晶粒（7~8级）交货态产品。

## 十一、安全警示与应急处理

**高温操作安全**：进行预氧化或封接操作时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线及热辐射）及阻燃服。禁止触碰未冷却至60℃以下的工件。现场必须配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能引发蒸汽爆炸）。

**切割加工安全**：激光切割操作人员必须佩戴激光防护眼镜（遮光号≥OD5）及防尘口罩。现场需配备排烟系统（抽风量≥3000m³/h），火花必须隔离（使用防火毯或金属挡板）。禁止在无防护措施下直视激光束或等离子弧。

**产品损坏或腐蚀后的应急处理**：若发现产品表面出现点蚀或裂纹，应立即停机隔离并切断介质源（如真空、气体或液体）。人员需穿戴防酸手套、护目镜及防护服，避免直接接触腐蚀产物。泄漏介质应使用吸附材料（如硅藻土或沙土）中和收集，废弃的腐蚀性液体按HW类（危险废物）分类，交由有资质的处理单位处置。严禁将废弃物倒入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Kovar可伐合金产品时，建议从以下角度进行匹配度评估：首先确认封接玻璃牌号（如DM305、DM308或进口Corning 7056），要求供应商提供该批次合金在封接温度区间的实测膨胀系数数据（而非仅标称值）。其次，关注关键性能参数：膨胀系数公差（建议≤±0.3×10⁻⁶/℃）、预氧化层厚度及附着力、氦气漏率指标。若用于航空航天或核电领域，需确认供应商是否具备NACE MR0175、ISO 9001或AS9100认证，并要求提供船级社（如DNV、BV）或第三方检测报告（如SGS、BV）验证性能。建议用户核对上海墨钜原厂质保书，并与实物批次号一一对应。备品备件比例建议按实际用量的10~15%储备，以应对封接试验失败或工艺调整需求。

## 十四、价格标准

Kovar可伐合金4J29产品的参考价格根据型号、牌号、规格尺寸及采购数量浮动。以常规带材（厚0.2mm×宽50mm）为例，单卷（≤100kg）参考价为180~280元/公斤；棒材（直径10~30mm）参考价为150~250元/公斤。批量折扣政策：单次采购≥1吨可享5%折扣，≥5吨可享8~12%折扣（具体以订单确认为准）。小批量试样（≤10kg）加价规则通常上浮15~20%。附加技术要求（如双认证、第三方检测、定制热处理或预氧化处理）将额外产生费用，通常为基价的10~25%。提示：具体报价请直接联系曾先生获取精确订单报价，以上为2025年市场参考区间，实际价格以当日报价单为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、膨胀系数超差、夹杂物超标）导致封接失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数实测值、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到产品后如需加工指导，可拨打技术支持热线，24小时内提供远程指导。如遇现场封接难题，48小时内可安排工程师抵达现场协助调试。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、力学性能、膨胀系数、探伤）费用由上海墨钜承担。客户指定特殊检测（如高温持久、氦质谱检漏等）费用另行协商。

**备品保障**：若该牌号产品因工艺升级或标准更新而停产，上海墨钜承诺在停产后五年内仍可提供同质替代产品（通过成分微调或工艺优化）或定制加工服务。

**售后响应**：任何质量问题，客户在2小时内反馈的，上海墨钜售后团队将在2小时内回复确认，48小时内出具初步解决方案（含失效分析报告与处理措施）。
