# K94800磁温度补偿合金带材磁温曲线提供吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

K94800磁温度补偿合金属于铁镍基精密合金大类，典型牌号为K94800（亦称1J22或Ni45MnFe合金）。该合金是一种具有特定磁性能温度特性的软磁合金，其核心优势在于磁感应强度随温度变化呈现可预测、可控的线性下降趋势，从而实现对其他磁性元件（如永磁体、磁路系统）的温度补偿功能。产品主要适用于-40℃至+150℃的工作温度范围，在此区间内磁温曲线稳定可靠。

核心优势包括：

1. 磁感应强度温度系数可精确调控，典型值在-0.04%/℃至-0.06%/℃范围内，满足精密仪器对磁路温度稳定性的要求；

2. 居里点温度设计在80℃至120℃之间（根据成分微调），确保在常用工作温度区间内磁性能线性变化；

3. 带材厚度可薄至0.05mm，满足微型化、轻量化设计需求；

4. 磁滞回线窄，矫顽力低（Hc≤40A/m），减少磁滞损耗；

5. 冷加工成型性能优良，可冲压、弯曲、卷绕成复杂形状。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空气氛热处理炉、精密冷轧机组及全自动磁性能检测系统。公司严格执行ASTM A753、GB/T 15018及JB/T 8984等国内外标准，从原料入厂到成品出库实施全流程工艺可追溯管理，确保每批次产品磁温曲线的一致性。

## 三、核心功能

1. **磁感应强度温度补偿功能**：在-20℃至+80℃范围内，磁感应强度B（在H=800A/m条件下）的温度系数可稳定在-0.045%/℃±0.005%/℃。例如，在20℃时B值为1.2T，至80℃时B值下降至约0.88T，下降幅度与永磁体因温度升高而产生的磁通衰减相匹配，从而实现磁路系统总磁通量恒定。

2. **高磁导率与低矫顽力**：初始磁导率μi≥5000（在0.4A/m磁场下），最大磁导率μmax≥30000，矫顽力Hc≤32A/m。这一特性使合金在弱磁场下即可快速响应，适合作为磁分路或磁旁路元件。

3. **良好的冷加工与冲裁性能**：带材经多道次冷轧及中间退火后，硬度控制在HV 180-220，延伸率≥25%。可冲压成圆片、环形、异形件，冲裁边缘无毛刺、无裂纹。

4. **抗氧化与耐蚀性**：合金中镍含量≥45%，在大气环境及一般工业气氛中具有良好的抗氧化能力。在85℃/85%RH湿热条件下放置500小时，表面无锈蚀。

## 四、技术特点

**合金设计思路**：K94800合金通过精确控制镍含量（44.5%-46.5%）与锰含量（4.5%-6.0%），调整合金的居里点温度。镍含量每增加0.5%，居里点约上升8℃。同时添加少量硅（0.15%-0.30%）改善磁性能均匀性，控制碳含量≤0.03%以降低磁滞损耗。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，配合电渣重熔（ESR）二次精炼，有效去除气体（O≤30ppm，N≤50ppm）及非金属夹杂物，保证磁性能的一致性和批次稳定性。

**热处理制度**：成品带材在氢气保护气氛中进行最终退火处理，退火温度850℃-950℃，保温时间2-4小时，然后以≤100℃/h的速率炉冷至300℃以下出炉。该工艺可消除冷加工应力，促进晶粒长大至ASTM 5-7级，优化磁畴结构。

**显微组织控制**：退火后组织为单一奥氏体相（γ相），晶粒度控制在ASTM 5-7级，要求无碳化物析出、无δ铁素体。通过金相检验（100×）确认组织均匀性，晶粒尺寸偏差≤2个级别。

**无损检测及质量保证**：带材按GB/T 17951进行100%涡流探伤（ECT），检测灵敏度为表面缺陷深度≥0.02mm。每卷带材两端取样检测磁性能（包括B-H曲线、磁温曲线），并出具磁温特性报告。光谱分析（OES）确认化学成分，氧氮分析仪检测气体含量。

## 五、应用领域

1. **仪器仪表行业**：用于电度表、电能表、功率表中的磁温度补偿元件，确保计量精度在宽温范围内符合国标要求。

2. **汽车电子**：用于汽车转速传感器、ABS轮速传感器、节气门位置传感器的磁路温度补偿片，保证信号输出稳定性。

3. **航空航天**：用于航空发电机、航空仪表中的磁分路补偿环，适应-55℃至+125℃的极端温度变化。

4. **医疗设备**：用于核磁共振（MRI）磁场匀场片、医用传感器磁路补偿元件，要求磁性能长期稳定。

5. **通讯基站**：用于信号耦合器、隔离器中的磁温度补偿垫片，减少因环境温度变化引起的信号漂移。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍Ni 45.0%-46.0%；锰Mn 5.0%-5.5%；硅Si 0.15%-0.25%；碳C≤0.03%；磷P≤0.015%；硫S≤0.015%；铁Fe余量。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm 520-620MPa；屈服强度Rp0.2 280-350MPa；延伸率A≥25%；硬度HV 180-220。

**物理性能**：密度8.45g/cm³；熔点1420℃-1440℃；热导率（20℃）15.5W/(m·K)；电阻率（20℃）0.72μΩ·m；线膨胀系数（20-100℃）12.5×10⁻⁶/℃；弹性模量（20℃）185GPa。

**磁性能（典型值，以实际产品质保书为准）**：在磁场强度H=800A/m下，20℃时磁感应强度B20≥1.15T；80℃时磁感应强度B80≥0.85T；磁感应强度温度系数αB（20℃-80℃）≤-0.05%/℃；居里点Tc 90℃-110℃；矫顽力Hc≤32A/m；初始磁导率μi≥5000；最大磁导率μmax≥30000。

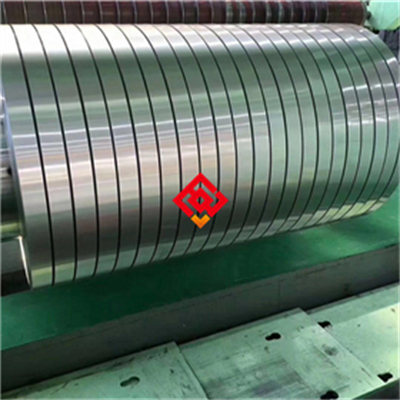

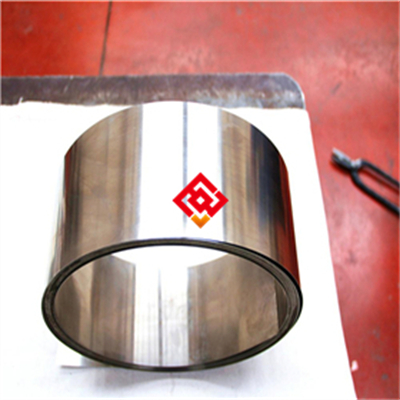

**产品规格范围**：带材厚度0.05mm-2.0mm；宽度5mm-250mm；单卷重量10kg-200kg。可提供定尺冲片或卷料。

**交货状态**：软态退火（氢气保护退火），表面为银灰色金属光泽，表面粗糙度Ra≤0.8μm。可提供涂覆绝缘层（如环氧树脂或磷酸盐涂层）处理。

**批次溯源码解读**：编码规则为“MJ-K94800-年月-炉号-热处理批号-规格代码”。例如“MJ-K94800-202503-A123-2401-0.1×100”表示上海墨钜生产的K94800合金，2025年3月生产，炉号为A123，热处理批号2401，规格为厚度0.1mm、宽度100mm。客户可凭批次号向上海墨钜索取原厂质保书（含磁温曲线数据）。

## 七、注意事项

1. **磁性能对热处理敏感**：退火温度偏差±20℃或冷却速率过快会导致磁温曲线偏移，严禁用户自行进行非标热处理。如有退火需求，需退回上海墨钜或按我方工艺执行。

2. **避免超过居里点工作**：长期在高于120℃环境下使用会导致磁性能不可逆衰减，合金失去温度补偿能力。工作温度上限建议不超过100℃。

3. **禁止接触强磁场**：带材在运输和存储中应远离强永磁体或电磁铁，避免被磁化后影响磁温曲线标定。

4. **加工应力影响**：冲压、剪切、卷绕等加工后必须进行去应力退火（600℃±10℃×1h，氢气保护），否则残余应力会导致磁性能下降10%-20%。

5. **表面划伤风险**：带材表面划伤深度超过0.01mm时会形成磁畴钉扎点，导致磁导率降低。搬运时应佩戴干净棉手套，禁止裸手接触。

6. **焊接限制**：该合金不建议进行电弧焊接或钎焊，焊接热影响区会改变局部磁性能。如需连接，建议采用机械夹持或铆接方式。

## 八、存储与运输指南

**存储环境要求**：存放于温度15℃-30℃、相对湿度≤60%的干燥库房内。带材应放置在木质或塑料垫板上，离地高度≥30cm。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、铁粉）混放，防止表面污染。

**包装规范**：带材卷绕后先包裹中性防锈纸，再套入PE塑料袋，加入干燥剂（硅胶包，每卷≥50g），最后装入木箱或高强度瓦楞纸箱。木箱内衬防潮膜，外贴“防潮、防磁、轻放”标识。

**运输注意事项**：运输过程中应平放固定，避免滚动碰撞。车辆需配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或橡胶包裹的钢丝绳，禁止钢丝绳直接接触带材表面。严禁抛掷、踩踏包装箱。

**明确禁止行为**：禁止与腐蚀性物质（如盐酸、硫酸、氯气）混放；禁止露天存放；禁止踩踏包装箱；禁止使用铁质工具直接撬动带材。

## 九、加工操作规范

**切割**：推荐采用精密带锯（齿距≤4mm，线速度20-30m/min）或激光切割（光纤激光，功率500-1000W，切割速度2-5m/min）。切割后边缘需用400#以上砂纸打磨去除毛刺和热影响区。禁止使用普通氧化铝砂轮片，因其会引入铁屑污染表面。切割后必须进行去应力退火（600℃×1h，氢气保护）。

**焊接（如适用）**：因焊接会严重破坏磁性能，一般不建议焊接。如需进行点焊连接，应采用钨极氩弧焊（TIG），填充材料选用同牌号K94800丝材（直径1.0mm），焊接电流30-50A，保护气体为99.99%纯氩，流量8-12L/min。焊后必须进行整体退火（850℃×2h，氢气保护）恢复磁性能。禁止使用手工电弧焊或氧乙炔焊。

**热处理**：去应力退火温度600℃±10℃，保温时间1h/每毫米厚度，随炉冷却至300℃以下出炉。最终退火（恢复磁性能）温度850℃-950℃，保温2-4h，炉冷速率≤100℃/h至300℃以下。注意事项：退火必须在氢气（露点≤-40℃）或真空（≤10⁻²Pa）保护气氛中进行，严禁在空气中加热。禁止快速冷却（如空冷或水冷），否则会产生热应力导致磁性能恶化。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号K94800或更高磁导率的1J79坡莫合金。密封垫片应选用不含卤素（氯、氟）的硅橡胶或聚四氟乙烯垫片，避免卤素离子在高温下腐蚀合金表面。安装后建议用无水乙醇（99.5%纯度）擦拭表面去除油污，然后进行100℃×2h烘干处理。

**日常维护方法**：清洁周期为每6个月一次，使用中性清洁剂（pH 6-8）或无水乙醇擦拭，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。长期不使用时表面可涂覆防锈油（如TSI-1型防锈油），使用前用丙酮脱脂。

**常见故障及解决方法**：

1. **磁补偿效果偏差**：表现为在高温或低温下设备精度超差。原因可能是磁温曲线偏移，建议重新测量实际磁温曲线，与上海墨钜提供的标定曲线对比，偏差超过±5%时需更换零件。

2. **表面点蚀或锈斑**：多因存储环境湿度过高或接触腐蚀性介质。轻微锈斑可用2000#细砂纸蘸无水乙醇打磨，然后重新涂防锈油；严重锈蚀需报废处理。

3. **带材变形或翘曲**：因加工应力未消除或安装受力不均。需重新进行去应力退火（600℃×1h），然后使用平面夹具加压冷却矫正。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火或焊接操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号≥10）及阻燃工作服。禁止触碰未冷却工件，工件温度降至80℃以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水接触高温金属会导致蒸汽爆炸）。

**切割加工安全**：使用激光切割时，必须佩戴防护面罩（遮光号≥5）并开启排烟系统，避免吸入金属烟尘。火花隔离区半径≥3m，禁止放置可燃物。带锯切割时需使用切削液（乳化液）降温和除尘。

**产品损坏或腐蚀后的应急处理**：如发现产品表面严重腐蚀或破损，应立即停机隔离，切断设备电源及介质源。操作人员需穿戴防酸手套、防护眼镜及防护服，防止接触腐蚀产物。泄漏的腐蚀介质（如酸液）用碳酸氢钠粉末中和，然后收集至专用容器。废弃物按HW49类（含金属废物）分类收集，委托有资质的危废处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含磁温曲线数据包、操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括您所需的特定温度区间的磁温曲线数据。

## 十三、购买建议

在选购K94800磁温度补偿合金带材时，建议从以下方面综合评估：

1. **应用场景匹配度**：确认设备工作温度范围（如-20℃至+80℃）与合金的磁温曲线线性区间是否吻合。上海墨钜可根据客户要求的补偿斜率（如-0.04%/℃或-0.05%/℃）进行成分微调。

2. **关键性能参数**：重点关注磁感应强度温度系数αB（单位%/℃）、居里点温度Tc（单位℃）、初始磁导率μi。对于精密仪器，要求αB公差≤±0.005%/℃。

3. **认证要求**：如出口欧洲需提供CE认证，汽车行业需IATF 16949体系认证，航空航天需AS9100认证。上海墨钜可配合提供相关检测报告。

4. **备品备件比例**：建议首批采购量中预留10%-15%作为备品备件，用于设备维修或磁性能复测替换。

5. **质保书核对**：收货后应核对上海墨钜原厂质保书上的批次号、磁温曲线数据与产品标签一致。建议委托第三方检测机构（如SGS、BV）进行磁性能复测，验证磁感应强度及温度系数。

## 十四、价格标准

K94800磁温度补偿合金带材的价格因型号、规格、采购数量及附加技术要求而有所不同。参考价格区间如下：

- 厚度0.05-0.20mm带材：280-420元/公斤（小批量≤50kg）

- 厚度0.20-1.00mm带材：220-350元/公斤（小批量≤50kg）

- 厚度1.00-2.00mm带材：180-280元/公斤（小批量≤50kg）

**批量折扣政策**：单批次采购量≥500kg可享5%-8%折扣；≥2吨可享8%-12%折扣。小批量试样（≤20kg）加价规则通常上浮15%-20%。

**附加费用**：如需提供磁温曲线标定报告（每批次含5个温度点数据），加收500元/批次；如需第三方检测（如SGS），检测费用由上海墨钜承担（常规项目）。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、磁性能不达标）导致失效的，经确认后上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能数据包括磁温曲线）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：收到客户技术咨询后24小时内提供远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行磁性能复测，常规检测项目（化学成分、磁感应强度、温度系数）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备长期运维需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案。紧急情况可启用绿色通道，优先处理。

上海墨钜特殊钢有限公司以专业的技术能力和严谨的质量管理，致力于为每一位客户提供稳定可靠的K94800磁温度补偿合金产品。如需了解更多技术细节或获取样品，请随时联系曾先生。
