K94610低膨胀合金玻封用带材膨胀匹配吗？

# K94610低膨胀合金玻封用带材膨胀匹配吗？——上海墨钜特殊钢有限公司专业产品介绍

## 一、产品概述与适用范围

K94610属于低膨胀合金（又称可控膨胀合金、因瓦合金类），是一种专为玻璃封装（玻封）应用设计的铁镍钴系精密合金。该合金的核心特性是其在特定温度范围内（通常为-60℃至+600℃）具有极低且可调控的热膨胀系数，能够与多种硬质玻璃或陶瓷材料实现良好的膨胀匹配，从而避免封装过程中因热应力导致的玻璃开裂或密封失效。K94610带材主要应用于电子元器件、真空器件、继电器、传感器以及光电器件中的金属-玻璃密封结构。其核心优势包括：一、膨胀系数与硼硅玻璃、铝硅玻璃等典型封装玻璃高度匹配，线性膨胀系数（20-400℃）稳定在4.5-5.5×10⁻⁶/℃范围；二、具有良好的可加工性，可冷轧成超薄带材（最薄可达0.05mm）并保持平整度；三、表面质量优异，无裂纹、划伤、氧化皮等缺陷，适合精密冲压和蚀刻加工；四、在封装过程中与玻璃的润湿性好，能够形成牢固的化学键合；五、批次间膨胀系数一致性高，满足大规模自动化封装生产的要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）以及多辊精密轧机，严格执行ASTM F15、GB/T 15018等国内外标准。公司从原材料采购到成品出厂实施全流程工艺可追溯，每一批次产品均附有原厂质保书，确保化学成分、力学性能及膨胀系数的准确性和一致性。

## 三、核心功能

K94610低膨胀合金带材具备以下核心功能：

1. **精准膨胀匹配功能**：在20℃至400℃范围内，平均线膨胀系数典型值为5.0×10⁻⁶/℃（典型值，以实际产品质保书为准），可匹配大多数硼硅玻璃（如Pyrex 7740）和铝硅玻璃的膨胀曲线，在封接温度下（约450-550℃）与玻璃的膨胀差控制在±0.5×10⁻⁶/℃以内，有效防止封接后冷却过程中的应力开裂。

2. **优异的高温抗氧化性能**：合金中添加适量钴元素，在封接加热过程中（通常在大气或还原气氛中）表面形成致密的氧化膜，该氧化膜与玻璃具有良好的润湿性和结合力，确保封接强度。

3. **良好的冷加工成型性**：带材在退火状态下具有较低的屈服强度（约250-350MPa）和较高的延伸率（≥30%），可进行冲裁、弯曲、拉伸、蚀刻等精密加工，满足复杂形状的玻封零件制造需求。

4. **稳定的磁性及电性能**：该合金在室温下为铁磁性材料，磁导率适中（μ≈2000-4000），可用于需要兼有磁屏蔽功能的玻封结构；同时电阻率较低（约0.45μΩ·m），适用于需要导电连接的封装设计。

## 四、技术特点

**合金设计思路**：K94610以铁-镍-钴三元体系为基础，通过精确控制镍含量（约29%）和钴含量（约17%），使合金的居里点（Curie temperature）位于封接温度附近，从而在宽温区内实现低膨胀特性。镍降低膨胀系数，钴提高居里点并改善氧化膜性能，铁作为基体元素平衡整体性能。添加微量锰、硅、铝等元素用于脱氧和细化晶粒。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和有害杂质，再经真空自耗重熔（VAR）进一步纯化，使合金中氧含量控制在20ppm以下，氮含量控制在50ppm以下，非金属夹杂物级别满足ASTM E45标准A、B、C、D类均≤1.5级。

**热处理制度**：成品带材通常以退火状态交货。退火温度在750-850℃之间，保温时间根据带材厚度确定（通常为5-15分钟），随后快速冷却（空冷或氩气保护冷却），以获得均匀的再结晶组织和稳定的膨胀性能。

**显微组织控制**：严格控制晶粒度在5-8级（ASTM E112标准），避免粗晶导致冲压开裂或细晶导致膨胀系数波动。组织中不允许存在明显的带状偏析或碳化物析出。通过光学显微镜和扫描电镜（SEM）定期监控组织状态。

**无损检测及质量保证**：带材表面进行100%目视检查，关键区域采用涡流探伤（ET）检测表面缺陷，灵敏度可达0.05mm深。厚度尺寸采用在线激光测厚仪连续监控，公差控制在±0.005mm以内（厚度＜0.3mm时）。每批次抽取试样进行膨胀系数测量（采用石英膨胀仪，升温速率5℃/min），确保符合协议要求。

## 五、应用领域

1. **电子元器件行业**：用于晶体管、集成电路的金属-玻璃封装外壳（TO系列管座），提供电信号引出和密封保护。

2. **真空器件领域**：用于真空继电器、真空电容器、X射线管、电子管等器件的引线或封接环，确保高真空密封。

3. **传感器与探测器**：用于压力传感器、温度传感器、光电探测器的玻璃绝缘子或馈通端子，保证信号传输的稳定性和密封性。

4. **光电器件**：用于激光二极管、光电耦合器、光纤通信模块的封装结构，匹配特种玻璃或陶瓷基板。

5. **航空航天连接器**：用于高可靠性圆形连接器（如MIL-DTL-38999系列）的玻璃封接插针，承受高低温循环和振动环境。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍：28.5-29.5%；钴：16.5-17.5%；锰：≤0.50%；硅：≤0.30%；碳：≤0.05%；磷：≤0.020%；硫：≤0.020%；铝：≤0.10%；镁：≤0.05%；铁：余量。

**力学性能（退火状态，室温典型值）**：

抗拉强度：450-550MPa；屈服强度（0.2%偏置）：250-350MPa；延伸率（标距50mm）：≥30%；硬度：HV 130-170（维氏硬度）；冲击功（夏比V型缺口）：≥80J（典型值）。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.15g/cm³；熔点：约1450℃；热导率（25℃）：17.5W/(m·K)；电阻率（25℃）：0.45μΩ·m；线膨胀系数（20-400℃）：5.0×10⁻⁶/℃（典型值，可定制4.5-5.5范围）；弹性模量：140GPa。

**耐腐蚀/高温性能**：

抗氧化性：在600℃空气中氧化100小时后，增重率≤0.5mg/cm²（典型值）；与硼硅玻璃封接后，热循环测试（-55℃至+300℃，100次）无开裂或脱封；临界点蚀温度CPT：在3.5%NaCl溶液中＞20℃（典型值，非主要设计指标）。

**产品规格范围**：

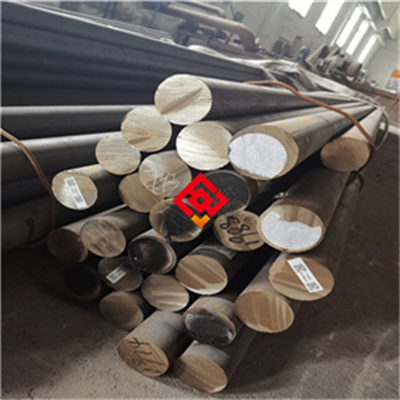

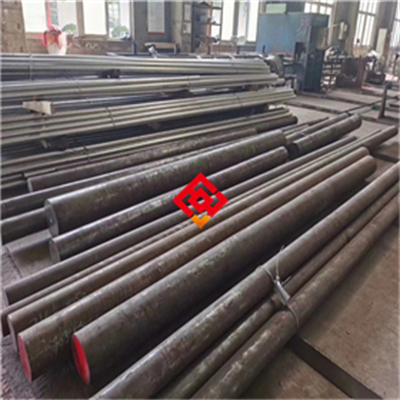

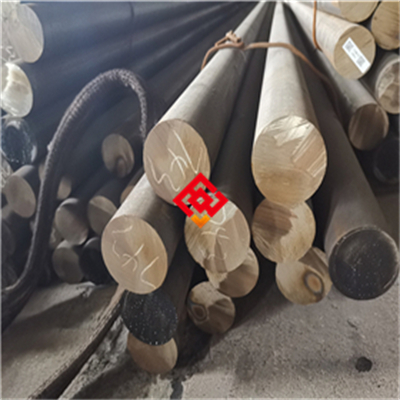

带材厚度：0.05mm-2.0mm；宽度：10mm-300mm；长度：卷材（50-500m/卷）或定尺直条（500-2000mm）。也可根据客户要求供应棒材（直径2-50mm）和丝材（直径0.1-3.0mm）。

**交货状态**：

以退火状态交货，表面为酸洗或光亮退火处理。可提供边缘倒角（圆角或直角）及表面涂覆保护膜（如PE膜）。

**批次溯源码解读**：

编码规则示例：MJ-K94610-202503-A012-H05-S015

- MJ：上海墨钜特殊钢有限公司代码

- K94610：产品牌号

- 202503：生产年月（2025年3月）

- A012：炉号（代表VIM+VAR冶炼批次）

- H05：热处理批号（代表特定退火工艺参数）

- S015：规格代码（如厚度0.15mm）

客户可通过拨打业务电话或登录公司官网，输入溯源码查询该批次的全套检测数据，并下载原厂质保书（PDF格式，含电子签章）。

## 七、注意事项

1. **避免长期服役于居里点以上温度**：K94610的居里点约为430℃，若长期在450℃以上使用，膨胀系数将急剧增大，导致与玻璃的膨胀失配。建议使用温度上限不超过400℃（连续）或500℃（短时）。

2. **禁止与含硫、含铅气氛接触**：在封接加热过程中，若气氛中含有硫化物（如H₂S）或铅蒸气，会在合金表面形成低熔点化合物，破坏氧化膜致密性，造成封接强度下降。封接应使用纯净的氮气、氢气或真空环境。

3. **焊接后必须进行应力消除**：若采用电阻焊、激光焊或氩弧焊进行组装，焊接后应在600-650℃进行去应力退火（保温30-60分钟，空冷），否则残余应力可能导致封接后玻璃开裂或密封失效。

4. **加工硬化后的中间退火要求**：冷加工（如冲压、弯折）变形量超过15%时，应在中间工序安排退火（750℃×5-10分钟，空冷），否则继续加工可能导致带材开裂或膨胀性能异常。

5. **表面划伤和污染的风险**：带材表面任何深度超过0.02mm的划伤、压痕或油污残留，在封接加热时可能成为氧化膜不均匀的起点，导致局部膨胀异常或玻璃气孔。操作时应佩戴洁净手套，使用无纺布擦拭，避免金属间摩擦。

6. **禁止与铜、银等元素直接接触加热**：在封接温度下，铜和银会向合金中扩散，改变表面成分和膨胀特性。夹具和工装应使用同材质或镍基合金（如Inconel 600）制作。

## 八、存储与运输指南

**存储环境要求**：温度范围：5℃至35℃；相对湿度上限：60%（超过60%需配备除湿设备）；地面垫材：使用木质或塑料托盘，离地高度≥15cm，禁止直接放置于水泥地面；禁止混存的物质：酸类（尤其是盐酸、硫酸）、碱类（氢氧化钠、氢氧化钾）、重金属粉末（如铜粉、锌粉）、含氯溶剂（如三氯乙烯）。存储区域应远离化学品仓库和腐蚀性气体排放口。

**包装规范**：带材卷绕在塑料芯轴上，每层间夹入中性防锈纸；外层包裹聚乙烯薄膜（厚度≥0.05mm），内置干燥剂（硅胶包，每卷2-4包）；装入木箱（内衬泡沫板）或高强度编织袋（适用于短途运输）。包装箱外标注“怕湿”、“小心轻放”、“禁止重压”标识，并粘贴产品标签（含牌号、规格、炉号、重量、生产日期）。

**运输注意事项**：运输车辆应配备篷布或集装箱，确保防雨防暴晒；带材卷必须采用专用固定支架或绑带，防止滚动和碰撞；吊装时使用吊带（尼龙材质）或吊篮，禁止钢丝绳直接接触带材表面；严禁与其他金属材料（尤其是碳钢、铜材）混装运输，防止电化学腐蚀或划伤。

**明确标注禁止行为**：禁止露天存放（即使有包装）；禁止与腐蚀性物质混放；禁止踩踏或抛掷包装件；禁止使用金属钩或尖锐工具搬运。

## 九、加工操作规范

**切割**：

推荐方法：对于厚度≤0.5mm的带材，采用精密剪切机（上下刀间隙0.01-0.03mm）或激光切割（光纤激光，功率200-500W，速度5-20m/min）；对于厚度＞0.5mm的带材，可采用带锯（锯条齿距4-6mm，线速度20-40m/min）或水刀切割（磨料粒度80-120目，压力350-400MPa）。切割后边缘毛刺高度应≤0.03mm，必要时用细锉或砂纸（400#以上）打磨光滑。

注意事项：禁止使用普通树脂砂轮片切割，因其高温摩擦可能改变边缘组织并产生氧化皮；激光切割后应检查热影响区（HAZ）宽度，控制在0.1mm以内，必要时进行局部退火。

（详细操作示意图及参数表请向上海墨钜索取说明书）

**焊接（如适用）**：

推荐焊接方法：氩弧焊（TIG）或激光焊。TIG焊接参数：钨针直径1.6-2.4mm，焊接电流30-80A（直流正接），焊接速度100-300mm/min，保护气体为高纯氩（纯度≥99.999%），气体流量8-15L/min，层间温度≤150℃。填充金属推荐使用同材质焊丝（K94610专用焊丝，需从上海墨钜采购）。焊后应立即进行去应力退火（600-650℃×30min，空冷）。

注意事项：焊接前必须清除焊件表面油污、氧化膜（用丙酮或酒精擦拭）；焊接过程中避免电弧过长，防止氮气混入；禁止使用酸性焊剂或含氯助焊剂。

（详细操作示意图及参数表请向上海墨钜索取说明书）

**热处理**：

退火制度：温度750-850℃，保温时间按厚度计算（每1mm厚度保温5-10分钟），冷却方式为快速空冷或氩气保护冷却（冷却速度≥50℃/min），以获得细晶组织和稳定的膨胀性能。去应力退火：温度600-650℃，保温30-60分钟，空冷。

注意事项：热处理应在保护气氛（氩气、氢气或真空度≤10⁻²Pa）中进行，防止表面氧化；升温和降温速度不宜过快（≤200℃/h），防止热应力导致变形；禁止在氧化性气氛中长时间加热（超过2小时），以免形成过厚氧化皮。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点**：推荐连接件材质使用同牌号K94610或更高级别的低膨胀合金（如4J29、4J44），避免异种金属接触产生热应力；密封垫片应选用不含卤素（氟、氯）的石棉垫片或石墨垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因高温下释放的氟化物会腐蚀合金表面；安装后若进行酸洗钝化，应使用硝酸（10-20%）溶液，温度40-50℃，时间10-20分钟，然后用去离子水彻底冲洗并干燥，禁止使用盐酸或硫酸进行酸洗。

**日常维护方法**：清洁周期为每3-6个月一次（根据环境洁净度调整）；清洗剂选用中性工业清洁剂（pH 6-8）或异丙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）；清洁后用无尘布擦干或热风干燥（温度≤80℃）；若长期停用，建议在表面涂抹防锈油（如WD-40或专用气相防锈油），并用防锈纸包裹。

**常见故障及解决方法**：

1. 表面点蚀：通常由环境中的氯离子或硫化物引起。处理措施：清除点蚀区域（用砂纸打磨至基体，400#以上），重新酸洗钝化，改善存储环境（降低湿度、隔离腐蚀性气体）。

2. 焊缝开裂：多因焊接后未及时去应力或填充金属不匹配。处理措施：打磨清除开裂焊缝，重新焊接（采用低热输入工艺），焊后立即进行去应力退火。

3. 封接后玻璃开裂：可能因膨胀系数不匹配或封接温度偏差。处理措施：检测该批次合金的实际膨胀系数，与玻璃厂家核对封接曲线；调整封接温度或更换匹配的玻璃牌号；必要时更换合金批次。

## 十一、安全警示与应急处理

**高温操作安全**：操作退火炉或封接炉时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃工作服（如Nomex材质）；工件出炉后应在指定冷却区放置，并设置“高温危险”警示标识，禁止触碰未冷却工件（表面温度可能超过600℃）；现场灭火器应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑救电气或金属火灾。

**切割加工安全**：操作激光切割机或剪切机时，必须佩戴防护眼镜（激光用遮光镜，OD值≥5）或防护面罩（剪切用）；现场应配备排烟系统（风量≥2000m³/h），及时排出切割产生的金属粉尘和烟雾；火花隔离要求：切割区域周围2米内不得放置易燃物（纸张、油布、塑料桶），地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：若发现带材表面严重腐蚀或封接件泄漏，应立即停机隔离，切断腐蚀介质源（如关闭阀门、停止供气）；操作人员应穿戴防酸手套、护目镜和防护服，小心移除受损部件；泄漏的腐蚀介质（如酸液）应用干沙或石灰中和收集，不可直接冲入下水道；废弃物应分类存放于专用容器（HW类危险废物），并委托有资质的危废处理公司处置，禁止与普通垃圾混放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可安排技术工程师进行线上或现场交流，协助您解决具体应用问题。

## 十三、购买建议

客户在选择K94610低膨胀合金带材时，应从以下方面进行评估：一、应用场景匹配度，确认产品的工作温度范围（-60℃至400℃）和封接玻璃类型，要求供应商提供与您所用玻璃的匹配测试数据；二、关键性能参数，重点核对线膨胀系数（20-400℃）是否在4.5-5.5×10⁻⁶/℃范围内，以及批次间偏差是否≤0.2×10⁻⁶/℃；三、认证要求，若用于航空航天或军工领域，需确认是否具备相关质量体系认证（如AS9100、GJB 9001）或船级社认证（如CCS、DNV）；四、备品备件比例，建议首次采购时按订单量的10-15%增购备用批次，以便调试和替换。强烈建议客户核对上海墨钜原厂质保书上的检测数据，并要求提供第三方检测报告（如SGS、BV）验证膨胀系数和化学成分，确保材料性能符合设计预期。

## 十四、价格标准

K94610低膨胀合金带材的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下（以2025年市场行情为基准，实际价格随镍、钴等原材料价格波动）：

- 标准规格（厚度0.1-0.5mm，宽度≤100mm）：180-280元/公斤

- 超薄规格（厚度＜0.1mm）或超宽规格（宽度＞200mm）：250-400元/公斤

- 小批量试样（≤20公斤）：加价15-20%，约300-480元/公斤

- 批量订单（≥5吨）：可享5-12%折扣，约160-260元/公斤

- 附加服务：如需双认证（原厂+第三方）、定制热处理、特殊包装（真空包装）等，费用另计。

具体报价请联系曾先生获取精确订单报价，我们将根据您的技术要求、数量及交货期提供最优价格方案。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、膨胀系数超标、内部裂纹）导致失效的，上海墨钜免费更换或全额退款，不包含因客户加工或使用不当造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、无损检测、尺寸检验数据）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户技术咨询后，24小时内提供远程指导（电话、视频或邮件）；如需现场服务（如工艺调试、故障分析），48小时内安排工程师抵达现场，差旅费用由客户承担，技术服务免费。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行复检，常规检测项目（化学成分、膨胀系数、力学性能）的费用由上海墨钜承担，客户仅需提供样品和检测委托书。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户备件供应不中断。因特殊原因无法提供原牌号时，将提供技术等效的替代方案并经过客户确认。

**售后响应**：质量问题投诉2小时内回复确认，48小时内出具初步解决方案。对于紧急问题（如产线停线），启动绿色通道，优先处理。
