# Invar36因瓦合金超低膨胀带材板材LNG用吗？——专业产品介绍

## 一、产品概述与适用范围

本产品属于铁镍基低膨胀合金（Invar合金），典型牌号为Invar36（又称因瓦合金，对应ASTM F1684标准）。Invar36因其在-250℃至+200℃范围内具有极低的热膨胀系数（接近零），被广泛应用于对尺寸稳定性要求极高的领域。该合金的主要特性包括：优异的热膨胀可控性、良好的低温韧性、中等强度以及良好的加工性能。核心优势如下：第一，在-196℃（液氮温度）至+100℃范围内，平均线膨胀系数低于1.5×10⁻⁶/℃；第二，适用于LNG（液化天然气）储运设备，因LNG工作温度约为-162℃，该合金可有效防止低温下因热胀冷缩导致的密封失效；第三，具有优良的焊接性能和冷热加工成形能力；第四，磁性能稳定，可作为精密仪器的结构材料。使用温度范围建议为-250℃至+200℃，超出此范围膨胀系数会显著上升。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）及电渣重熔（ESR）设备，可确保合金成分均匀性和低气体含量。公司严格执行ASTM F1684、GB/T 15018等国内外标准，全流程工艺可追溯，从原料入厂到成品出厂均建立完整的质量档案。对于Invar36产品，公司特别配备低温膨胀系数检测仪，确保每批次产品膨胀性能满足LNG及精密仪器行业的严苛要求。

## 三、核心功能

第一，超低热膨胀功能：在-196℃至+100℃范围内，热膨胀系数可控制在1.2×10⁻⁶/℃至1.8×10⁻⁶/℃之间（典型值，以实际产品质保书为准），远低于普通不锈钢（约16×10⁻⁶/℃）和碳钢（约12×10⁻⁶/℃），可有效消除因温度变化引起的结构变形。

第二，低温韧性保持功能：在-196℃低温环境下，Invar36仍能保持较高的冲击韧性，夏比冲击功（V型缺口）典型值不低于60J，适合LNG储罐、低温管道等深冷工况。

第三，尺寸稳定性功能：经过适当热处理后，合金内部组织稳定，长期服役过程中不会发生明显的尺寸漂移，适用于精密光学仪器、激光设备、航空航天结构件。

第四，良好焊接功能：可采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）进行焊接，焊接接头膨胀系数与母材一致，无需特殊焊后热处理即可满足LNG设备密封要求。

第五，抗磁性功能：Invar36具有稳定的铁磁性能，在精密电子设备中可避免磁场干扰，同时可作为磁屏蔽材料使用。

## 四、技术特点

合金设计思路：Invar36为铁镍二元合金，镍含量控制在36%左右（重量百分比），通过调整镍含量精确控制马氏体转变温度（Ms点）和居里温度（Tc点），使合金在室温附近处于铁磁状态，利用磁致伸缩效应抵消热膨胀，从而实现低膨胀特性。

冶炼工艺：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM可有效去除合金中的气体和有害杂质（如氧、氮、氢），ESR进一步净化组织，减少非金属夹杂物，提高致密度。对于要求更高的产品，还可采用真空自耗重熔（VAR）工艺。

热处理制度：标准热处理为软化退火：加热至830℃-850℃，保温1-2小时后炉冷至600℃以下再空冷，以获得稳定的奥氏体组织。对于要求超低膨胀系数的产品，可进行稳定化处理：在300℃-400℃保温4-8小时后缓慢冷却，以消除残余应力并稳定膨胀性能。

显微组织控制：成品组织为单相奥氏体，晶粒度控制在5-8级（ASTM标准），避免出现碳化物或氮化物析出相（因合金碳含量极低，通常低于0.05%），保证膨胀系数均匀性。

无损检测及质量保证：带材和板材可采用超声波探伤（UT）检测内部缺陷，标准按ASTM A578或GB/T 2970执行，灵敏度等级不低于C级。表面采用液体渗透检测（PT）检查裂纹、气孔等表面缺陷。每批次产品均进行光谱分析（OES）验证化学成分，并提供原厂质保书。

## 五、应用领域

LNG（液化天然气）行业：用于LNG储罐内壁板、低温管道、阀门密封件，利用其低膨胀特性防止低温泄漏。

精密仪器制造：用于光学望远镜支架、激光干涉仪基座、精密模具、坐标测量机导轨，确保温度波动下尺寸不变。

航空航天领域：用于卫星结构件、航天器光学平台、惯性导航系统壳体，适应太空极端温差环境。

电子与半导体行业：用于掩膜板框架、晶圆传输机械手、精密焊接夹具，避免热变形影响加工精度。

低温工程：用于超导磁体支撑结构、低温恒温器法兰、核聚变装置部件，在液氦温度（-269℃）下仍保持尺寸稳定。

## 六、产品详细参数

化学成分（重量百分比，典型值）：镍（Ni）：35.0%-37.0%；碳（C）：≤0.05%；锰（Mn）：≤0.60%；硅（Si）：≤0.30%；磷（P）：≤0.020%；硫（S）：≤0.020%；铬（Cr）：≤0.25%；钴（Co）：≤1.0%（部分标准要求）；余量为铁（Fe）。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度（Rm）：450-650 MPa；屈服强度（Rp0.2）：≥240 MPa；延伸率（A）：≥30%；硬度：HBW 140-180；夏比冲击功（-196℃）：≥60 J。

物理性能：密度：8.1 g/cm³；熔点：1430℃-1450℃；热导率：10-13 W/(m·K)（20-100℃）；电阻率：0.8-0.9 μΩ·m（20℃）；平均线膨胀系数：20-100℃时≤1.5×10⁻⁶/℃，-196℃至20℃时≤1.2×10⁻⁶/℃；弹性模量：145-150 GPa（20℃）。

耐腐蚀/高温性能：Invar36抗氧化性能一般，在潮湿环境中可能产生轻微锈蚀，建议表面涂覆防锈油或进行钝化处理。高温性能：在300℃以上膨胀系数显著增大，不建议长期在此温度使用。导电率：约2.2% IACS（国际退火铜标准）。

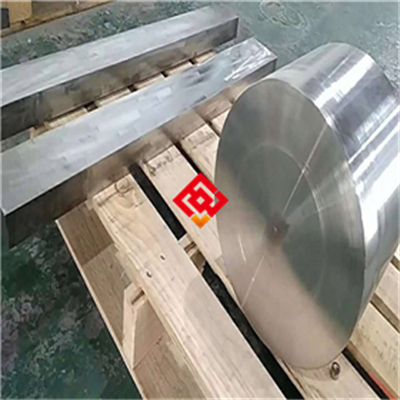

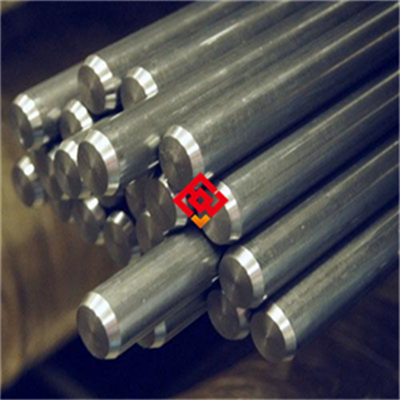

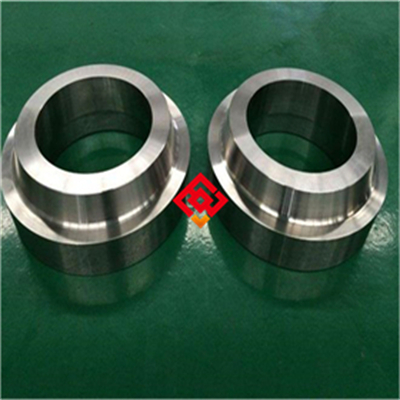

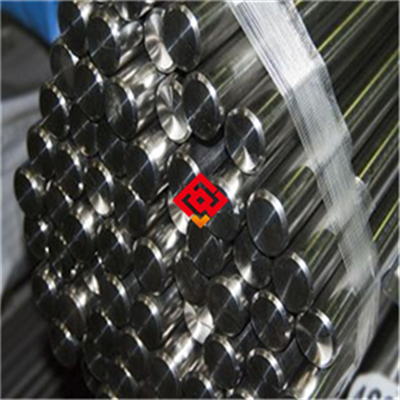

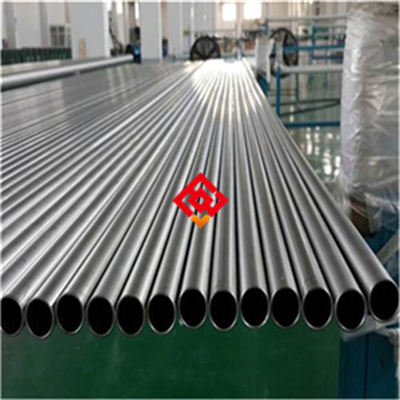

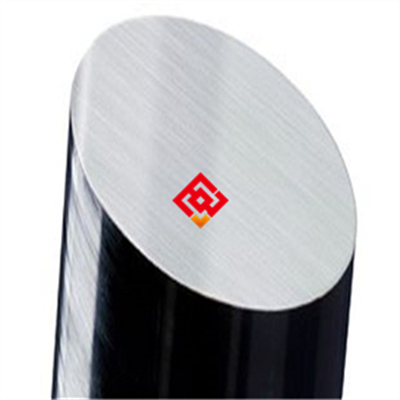

产品规格范围：带材：厚度0.05-3.0 mm，宽度5-400 mm；板材：厚度0.5-50 mm，宽度100-2000 mm，长度1000-6000 mm；棒材：直径5-300 mm；管材：外径10-500 mm，壁厚1-30 mm；锻件：按图纸定制。

交货状态：带材和薄板通常以冷轧+软化退火状态交货，表面为酸洗或磨光处理；中厚板以热轧+退火状态交货，表面可提供酸洗或喷砂处理；棒材以热锻+车光或冷拉+磨光状态交货。

批次溯源码解读：编码规则为“MJ-Invar36-年月-炉号-热处理批号-规格代码”。例如“MJ-Invar36-202503-A1234-HT01-0.5x200”，其中“MJ”代表上海墨钜，“202503”代表生产年月，“A1234”为炉号，“HT01”为热处理批号，“0.5x200”代表厚度0.5mm、宽度200mm的带材。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、膨胀系数检测结果及无损检测报告。

## 七、注意事项

第一，避免在300℃以上长期服役，否则膨胀系数会显著上升，失去低膨胀特性。第二，Invar36对硫、氯等腐蚀介质敏感，在含硫化氢或氯化物环境中可能发生应力腐蚀开裂，禁止用于此类腐蚀环境。第三，焊接过程中应严格控制热输入，层间温度不超过100℃，否则可能引起热影响区晶粒粗化，导致膨胀性能不均匀。第四，冷加工变形量超过15%后需进行中间退火（830℃-850℃保温后炉冷），否则会产生加工硬化，影响后续成形性能。第五，表面划伤或凹坑会降低低温冲击韧性，在LNG等低温工况下可能成为裂纹源，加工和搬运过程中应保护表面质量。第六，该合金在高温下易氧化，热处理时需采用保护气氛（如氩气、氮气）或真空环境，避免表面脱碳或氧化皮过厚。

## 八、存储与运输指南

存储环境要求：温度范围5℃-35℃，相对湿度上限60%。地面需铺设木垫板或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

包装规范：带材和薄板采用塑料薄膜缠绕包裹，内放干燥剂（硅胶），外层用木箱或防潮编织袋封装。中厚板及棒材表面涂覆防锈油，再用防锈纸包裹，最后用钢带捆扎固定于木托架上。

运输注意事项：运输过程中必须固定牢固，防止滑动碰撞。需加盖防水篷布，严禁暴晒或雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触产品表面，以防压痕或划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属钩直接钩挂。

## 九、加工操作规范

切割：推荐采用带锯切割（适用于棒材和厚板）或激光切割（适用于薄板，厚度≤3mm），等离子切割仅适用于粗加工且需留余量。带锯切割速度建议15-25米/分钟，进给量0.02-0.05 mm/齿。切割后需用锉刀或砂纸打磨去除毛刺及热影响区。禁止使用普通砂轮片切割，因砂轮片可能引入硫化物污染，导致后续焊接裂纹。

焊接（适用于LNG及低温设备）：推荐采用钨极氩弧焊（TIG），填充金属选用同材质焊丝（Invar36专用焊丝，成分与母材一致）。焊接电流：80-120 A（根据板厚调整），电压：10-15 V，焊接速度：100-150 mm/min。层间温度控制在80℃以下，保护气体采用纯度≥99.99%的氩气，流量10-15 L/min。焊后无需强制热处理，但建议进行消应力处理：加热至300℃-350℃，保温1-2小时后空冷。注意事项：焊接前必须去除焊接区域油污、水分和氧化皮；禁止使用含氯清洗剂；焊接过程中禁止使用铜垫板（铜会污染焊缝导致裂纹）。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：软化退火：加热至830℃-850℃，保温时间按1小时/25mm壁厚计算，炉冷至600℃以下后空冷。稳定化处理：加热至350℃-400℃，保温4-8小时，炉冷至200℃以下后空冷。注意事项：热处理时需使用保护气氛或真空炉，防止氧化；禁止快速加热或冷却，以免产生热应力导致变形。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号Invar36或更高级别的镍基合金（如Inconel 718），避免使用碳钢或不锈钢（因膨胀系数差异大，低温下可能松动）。密封垫片应选用不含卤素（氟、氯、溴）的纯石墨垫片或聚四氟乙烯（PTFE）垫片。安装后建议进行酸洗钝化处理：采用10%-20%硝酸溶液在室温下浸泡15-30分钟，再用去离子水冲洗干净，形成致密氧化膜提高耐蚀性。

日常维护方法：清洁周期建议每季度一次，清洗剂选用中性清洁剂或去离子水，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。若表面出现锈迹，可用不锈钢专用抛光膏或细砂纸（600目以上）打磨后重新涂防锈油。长期不使用时，应涂覆防锈油并用防锈纸包裹存放。

常见故障及解决方法：第一，表面点蚀：通常由氯离子或硫化物污染引起，需用细砂纸打磨去除蚀点，重新进行钝化处理，并检查存储环境是否接触腐蚀性物质。第二，焊缝开裂：若为热影响区裂纹，可能因焊接热输入过大或层间温度过高，需重新焊接并严格控制参数；若为焊缝金属裂纹，需检查填充焊丝成分是否匹配，并确保焊前清洁。第三，变形：若因安装或冷加工导致塑性变形，可采用局部加热（300℃-350℃）后缓慢矫正，禁止冷态强制校形（可能引起裂纹）。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或焊接时，操作人员必须佩戴耐高温手套（不低于400℃）、防护面罩和阻燃服。禁止触碰未冷却工件，工件温度降至200℃以下后方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（因水接触高温金属会瞬间汽化膨胀，可能造成烫伤和飞溅）。

切割加工安全：激光切割或等离子切割时，操作人员需佩戴遮光号≥5的防护面罩，防止强光灼伤眼睛。切割区域必须安装排烟系统，及时排出金属烟尘（因Invar36含镍，烟尘吸入有害健康）。火花隔离要求：切割区域周围2米内不得放置易燃物，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：若发现产品因腐蚀或机械损伤导致泄漏（如LNG管道），应立即停机隔离，切断介质源，疏散人员至安全区域。人员需佩戴防毒面具（如介质为LNG，需防低温冻伤手套）。泄漏介质（如LNG）应通过防爆泵转移至安全容器，或用惰性气体（氮气）吹扫稀释。废弃物（如腐蚀产物、清洗废液）需分类收集，含镍废渣按危险废物（HW类）处置，交由有资质的处理公司。禁止将废弃物直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括适用于LNG行业的专用加工指南和低温性能检测报告模板。

## 十三、购买建议

首先，根据应用场景匹配度选择：若用于LNG储罐或低温管道，需重点关注产品的低温膨胀系数（-196℃至20℃区间值）和低温冲击韧性，建议要求提供-196℃夏比冲击报告。若用于精密仪器，需关注膨胀系数的均匀性和长期稳定性。其次，关键性能参数核对：对于LNG应用，建议要求PREN值（抗点蚀当量，Invar36的PREN值约为18-22）符合设计要求；对于精密仪器，需确认膨胀系数偏差不超过标称值的±10%。再次，认证要求：如用于船用LNG系统，需提供船级社认证（如DNV、BV、Lloyd's）；用于化工领域，建议符合NACE MR0175标准（抗硫化物应力腐蚀）。最后，备品备件比例：建议按实际用量的10%-15%采购备件，用于应急更换或维修。强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证膨胀系数和力学性能。

## 十四、价格标准

根据产品型号、牌号（Invar36）、规格尺寸、采购数量及附加技术要求，参考价格区间如下：带材（厚度0.1-1.0mm）：150-280元/公斤；板材（厚度1.5-20mm）：120-250元/公斤；棒材（直径10-100mm）：100-200元/公斤；锻件（按图纸定制）：200-400元/公斤。批量折扣政策：单批次采购量≥5吨，可享5%-12%折扣；≥10吨，折扣可至15%。小批量试样（≤50公斤）需加价15%-20%。附加服务费用：如需双认证（如船级社+第三方检测），加收5%-10%；如需定制热处理（如稳定化处理），加收3%-5%；如需加急交货（7天内），加收10%。具体报价请直接联系曾先生获取精确订单报价，因原材料镍价波动较大，实际价格以当日询价为准。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如成分不合格、膨胀系数超标、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、膨胀系数检测结果、无损探伤报告、尺寸检验记录）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。技术支持：提供24小时内远程技术指导；如需现场服务（如焊接工艺评定、安装指导），48小时内工程师可抵达客户现场。检测服务：可安排SGS、BV等第三方检测机构进行性能复核，常规检测项目（化学成分、拉伸、冲击、膨胀系数）费用由上海墨钜承担。备品保障：该产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工。售后响应：质量问题反馈后2小时内回复，48小时内出具初步解决方案，72小时内启动退换货或补偿程序。
