# Inconel690低钴耐应力腐蚀核电管材：性能、认证与应用全解析

## 一、产品概述与适用范围

Inconel690属于镍基合金大类，典型牌号为UNS N06690。该合金是一种专门为极端腐蚀环境设计的镍-铬-铁合金，其核心特性在于优异的抗应力腐蚀开裂能力，尤其在高温高压水环境及含氯离子介质中表现卓越。产品使用温度范围覆盖从低温至1000摄氏度，长期服役温度推荐在600至900摄氏度之间。核心优势包括：第一，高铬含量（约30%）赋予其极佳的抗晶间腐蚀和应力腐蚀性能；第二，低钴含量（严格控制至0.05%以下）显著降低核反应堆中的辐射活化风险；第三，优异的抗高温氧化和抗硫化能力；第四，良好的冷热加工性能，可制成精密管材；第五，与核级水质高度兼容，适用于压水堆核电站关键部件。该产品专为核电领域设计，同时可应用于化工、能源等对耐腐蚀性有极致要求的行业。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼、真空自耗重熔及电渣重熔等高端设备，严格执行ASTM B163、B167及GB/T 15007等国内外标准，全流程工艺可追溯。公司专注于特殊钢及合金材料的研发与制造，尤其擅长核电级镍基合金管材的生产，已通过多项行业质量体系认证。

## 三、核心功能

Inconel690低钴耐应力腐蚀核电管材具备以下核心功能：

第一，抗应力腐蚀开裂功能。在含氯离子、高温高压水环境下，该合金的应力腐蚀开裂阈值远高于304L或316L不锈钢，典型工况下服役寿命延长数倍。第二，抗晶间腐蚀功能。高铬含量配合稳定化热处理，有效抑制晶界析出相，通过ASTM A262实践C法测试无晶间腐蚀倾向。第三，抗高温氧化功能。在900摄氏度空气中，氧化增重率低于0.1毫克/平方厘米·小时（典型值），适用于高温烟气环境。第四，低辐射活化功能。钴含量严格控制在0.05%以下，远低于普通Inconel690的0.2%水平，大幅降低核废料处理难度。第五，良好的冷热加工性。可进行冷拔、冷轧及热挤压成型，管材壁厚均匀性控制在±0.1毫米以内。

## 四、技术特点

**合金设计思路**：Inconel690以镍为基体，添加约30%的铬元素，铬的作用是形成致密的氧化铬保护膜，抵抗氯化物和硫化物的侵蚀。铁含量控制在8%至12%之间，平衡合金的强度与韧性。钴含量严格限制，避免中子活化后产生钴60同位素。碳含量控制在0.02%以下，减少碳化铬析出对耐腐蚀性的损害。

**冶炼工艺**：采用真空感应熔炼（VIM）进行初炼，随后进行真空自耗重熔（VAR）或电渣重熔（ESR）精炼，以降低气体含量（氧、氮、氢）和非金属夹杂物，确保材料纯净度。针对核电管材，还可采用氩氧脱碳（AOD）工艺进一步调整成分。

**热处理制度**：固溶处理温度在1050至1150摄氏度，保温时间根据管材壁厚确定（通常每毫米壁厚保温1至2分钟），然后快速水淬或空冷。对于要求耐腐蚀性的场合，可进行稳定化处理，在850至950摄氏度保温2至4小时，使碳化物均匀析出，避免晶界贫铬。

**显微组织控制**：固溶态组织为奥氏体基体，晶粒度控制在5级或更细（ASTM标准）。析出相主要为M23C6型碳化物，分布于晶界和晶内，无有害的σ相或Laves相。通过控制碳含量和热处理参数，确保δ相（一种有害的金属间化合物）含量低于0.5%。

**无损检测及质量保证**：管材100%进行超声波探伤（UT）检测，灵敏度符合ASTM E213标准，可发现直径大于0.5毫米的缺陷。涡流探伤（ET）用于检测表面裂纹和壁厚不均。液体渗透检测（PT）用于端部和焊缝区域。光谱分析（OES或ICP）确保化学成分符合标准，每批产品均出具原厂质保书。

## 五、应用领域

- 核电行业：压水堆核电站蒸汽发生器传热管、堆内构件、控制棒驱动机构部件，要求抗应力腐蚀开裂和低辐射活化。

- 化工行业：氯化物环境下的换热器、反应器、管道系统，如氯碱工业、有机氯化物生产装置。

- 能源行业：超临界及超超临界火电机组过热器管、再热器管，抵抗高温蒸汽氧化和腐蚀。

- 海洋工程：海水淡化装置、海底管道、海洋平台热交换器，抵抗氯离子点蚀和缝隙腐蚀。

- 环保行业：垃圾焚烧发电厂过热器管、烟气脱硫系统（FGD）部件，抵抗高温酸性气体腐蚀。

- 航空航天：发动机燃烧室部件、排气系统，但该应用较少，主要集中于核电与化工。

## 六、产品详细参数

**化学成分（重量百分比，典型值，以实际质保书为准）**：镍Ni：余量（通常大于58%）；铬Cr：27.0%至31.0%；铁Fe：8.0%至12.0%；碳C：≤0.02%；锰Mn：≤0.50%；硅Si：≤0.50%；硫S：≤0.010%；磷P：≤0.015%；钴Co：≤0.05%；铜Cu：≤0.50%；铝Al：≤0.50%；钛Ti：≤0.50%。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm：≥550兆帕（MPa）；屈服强度Rp0.2：≥240兆帕（MPa）；延伸率A：≥30%；硬度：≤95HRB（洛氏硬度B标尺）或≤200HB（布氏硬度）。高温性能（500摄氏度典型值）：抗拉强度约450兆帕，屈服强度约180兆帕，延伸率约35%。

**物理性能**：密度：8.19克/立方厘米（g/cm³）；熔点：1340至1380摄氏度；热导率：在20摄氏度约为12.5瓦/米·开（W/(m·K)），在500摄氏度约为20瓦/米·开；电阻率：在20摄氏度约为1.15微欧·米（μΩ·m）；线膨胀系数：在20至100摄氏度范围约为13.1×10⁻⁶/开（1/K），在20至500摄氏度范围约为14.5×10⁻⁶/开；弹性模量：在20摄氏度约为200吉帕（GPa）。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）：在1摩尔/升氯化钠溶液中，大于80摄氏度（典型值）；缝隙腐蚀温度：大于60摄氏度（典型值）；高温持久强度：在700摄氏度、1000小时条件下，持久强度不低于100兆帕（典型值）；氧化增重率：在900摄氏度空气中，100小时氧化增重小于10毫克/平方厘米（典型值）。

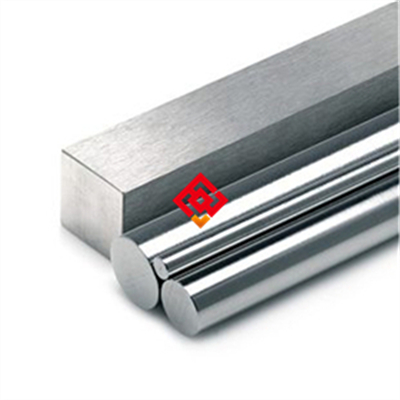

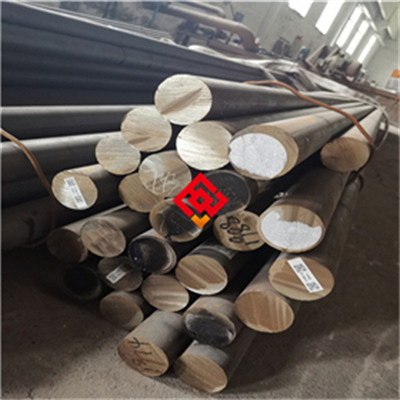

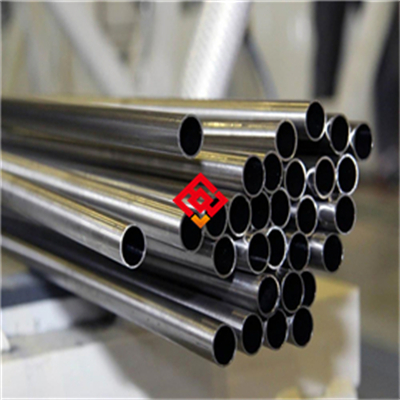

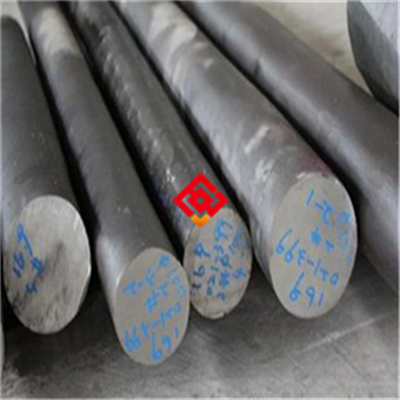

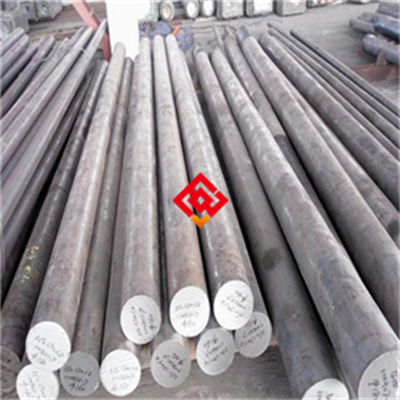

**产品规格范围**：管材外径：6.0毫米至219.0毫米；壁厚：0.5毫米至20.0毫米；长度：定尺或不定尺，最长可达12米。也可供应棒材（直径10至300毫米）、板材（厚度0.5至50毫米，宽度1000至2500毫米）、锻件（按图定制）及丝材（直径0.5至5.0毫米）。

**交货状态**：固溶处理态（退火态），表面经酸洗或磨光处理，管材内表面清洁无油污。

**批次溯源码解读**：编码规则为“MJ-690-年月-炉号-热处理批号-规格代码”。例如：MJ-690-202503-1234-HT01-OD19XW2.0，其中“MJ”代表上海墨钜，“690”代表Inconel690，“202503”代表生产年月，“1234”代表炉号，“HT01”代表热处理批号，“OD19XW2.0”代表外径19毫米壁厚2.0毫米。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测及尺寸检验数据。

## 七、注意事项

第一，避免在450至650摄氏度长期服役，此温度区间可能析出有害的σ相或Laves相，导致材料脆化和耐腐蚀性下降。第二，禁止接触含汞或液态金属的介质，可能导致液态金属脆化（LME）。第三，焊接后必须进行固溶处理或稳定化处理，以恢复焊接热影响区的耐腐蚀性能，焊后不处理可能引发晶间腐蚀。第四，冷加工后（如冷拔、冷弯）若变形量超过15%，应进行中间退火（1050摄氏度，快速冷却），否则可能导致应力腐蚀开裂敏感性增加。第五，表面划伤或凹坑会降低耐腐蚀性，运输和安装过程中应使用软质衬垫保护，禁止使用铁锤敲击。第六，该合金在高温下对硫、磷等杂质敏感，热处理炉气氛应保持洁净，避免含硫燃料直接接触。

## 八、存储与运输指南

**存储环境要求**：存储温度范围：-20至50摄氏度；相对湿度上限：60%；地面应铺设木质或橡胶垫材，禁止直接接触水泥地面；禁止与酸、碱、重金属粉末（如铜粉、锌粉）、氯化物盐类等腐蚀性物质混存。

**包装规范**：管材两端使用塑料堵头密封，外表面包裹防锈纸和塑料薄膜，内腔充氮气或放置干燥剂（硅胶包）。整体装入木箱或编织袋，木箱内衬泡沫板防止碰撞。每根管材附有标签，标明牌号、规格、炉号、批号。

**运输注意事项**：管材应使用钢架固定，避免滚动和碰撞；运输车辆需配备防雨篷布，禁止暴晒；吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触管材表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止使用铁质工具直接敲击。

## 九、加工操作规范

**切割**：推荐采用带锯切割（锯条齿距4至6齿/英寸，速度30至60米/分钟）或激光切割（功率2至4千瓦，速度1至3米/分钟）。对于大壁厚管材，可使用等离子切割（电流100至300安培，速度0.5至1.5米/分钟）。切割后，端面需用锉刀或砂轮机打磨至光滑，去除毛刺和氧化皮。注意事项：切割过程中应使用冷却液防止过热，禁止使用普通砂轮片（可能引入杂质，导致腐蚀）。禁止使用氧乙炔火焰切割，因高温会破坏耐腐蚀性。

**焊接**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号推荐ERNiCrFe-7（对应AWS A5.14标准）。焊接电流：TIG焊为80至150安培；焊接电压：10至15伏；焊接速度：50至150毫米/分钟；层间温度控制在100摄氏度以下，避免过热。保护气体为高纯氩气（纯度≥99.99%），流量10至15升/分钟。焊后热处理：对于厚壁件或重要部件，焊后进行固溶处理（1050至1100摄氏度，保温后快速冷却）或稳定化处理（850摄氏度，2小时）。注意事项：焊接前需彻底清洁母材和填充金属，去除油污、水分和氧化膜。禁止使用含氯的清洁剂。禁止在风速大于2米/秒的环境中焊接，以免保护气体被吹散。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度：1050至1150摄氏度，保温时间按壁厚每毫米1至2分钟计算，最低不少于15分钟。冷却方式：水淬（最快冷却，推荐用于管材）或空冷（适用于薄壁件）。时效处理：如需要提高强度，可在700至750摄氏度保温4至8小时，然后空冷。注意事项：热处理炉内气氛应保持中性或微氧化，禁止使用还原性气氛（如氢气），以免导致表面脱碳或渗碳。禁止快速加热，应分段升温（每小时升温不超过200摄氏度），避免热应力导致变形。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号Inconel690或更高级别的镍基合金（如Inconel625），避免使用不锈钢或碳钢连接件，因电偶腐蚀风险。密封垫片应选用不含卤素（氯、氟）的材料，如膨胀石墨垫片或聚四氟乙烯（PTFE）垫片，禁止使用含氯橡胶垫片。安装完成后，应对管材进行酸洗钝化处理：使用硝酸和氢氟酸混合液（体积比10:1）在50至60摄氏度浸泡15至30分钟，然后用去离子水冲洗干净，最后用压缩空气吹干。

**日常维护方法**：清洁周期：根据环境腐蚀性，每3至6个月检查一次。清洗剂类型：使用中性或弱碱性清洗剂（pH值7至9），如碳酸钠溶液，禁止使用含氯漂白剂或盐酸。清洗后用清水冲洗并干燥。对于高温服役部件，定期检查氧化皮厚度，超过0.5毫米时应进行机械清理。

**常见故障及解决方法**：第一，表面点蚀：原因可能是介质中含氯离子且温度过高，解决方法为降低操作温度或更换更高铬含量的合金（如Inconel625）。第二，焊缝开裂：原因可能是焊后热处理不当或填充金属匹配错误，解决方法为重新焊接并进行固溶处理，检查填充金属牌号。第三，管材变形：原因可能是安装时应力过大或热循环不均，解决方法为重新校直，并增加支撑点。如变形严重，需更换管段。

## 十一、安全警示与应急处理

**高温操作安全**：必须佩戴耐高温手套（耐温不低于300摄氏度）、防护面罩和阻燃服。禁止触碰未冷却工件，工件温度需降至100摄氏度以下方可接触。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发爆裂。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号：激光切割为5至7号，等离子切割为10至12号），并确保排烟系统正常运行，及时排出金属烟尘。火花隔离：切割区域周围1.5米内不得放置易燃物，使用防火毯覆盖邻近设备。

**产品损坏或腐蚀后的应急处理**：如发现管材泄漏或破裂，立即停机隔离，切断介质源。人员必须穿戴防酸服、防酸碱手套和护目镜。泄漏介质（如酸性溶液）应用碳酸氢钠粉末中和，然后用沙土或吸收棉收集。废弃物分类为危险废物（HW类，如HW34废酸、HW49其他废物），交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Inconel690低钴耐应力腐蚀核电管材时，建议从以下方面评估：第一，应用场景匹配度：确认服役环境是否包含氯化物、高温高压水或硫化氢，是否对辐射活化有严格要求。第二，关键性能参数：重点核对PREN值（点蚀当量，Inconel690的PREN值大于35，典型值），高温持久强度（700摄氏度、1000小时），以及钴含量（必须≤0.05%）。第三，认证要求：核电用管材需符合ASME SA-213、RCC-M规范，并要求提供船级社认证（如ABS、DNV）或NACE MR0175认证。第四，备品备件比例：建议首次采购时多订购10%至20%作为备品，以确保后续更换的一致性。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和耐腐蚀性能。

## 十四、价格标准

Inconel690低钴耐应力腐蚀核电管材的价格受多种因素影响。参考价格区间：常规规格（外径19毫米，壁厚2.0毫米）为每公斤300至500元人民币，具体价格根据牌号、规格尺寸、采购数量及附加技术要求确定。批量折扣政策：采购量达到5吨以上可享受5%至12%的折扣；超过10吨，折扣幅度可达15%。小批量试样（低于100公斤）加价规则：通常上浮15%至20%，以覆盖小批次生产的固定成本。提示：具体报价请联系曾先生获取精确订单报价，因核电认证和特殊检测项目（如晶间腐蚀试验、高温持久试验）可能额外增加费用。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、成分偏差、热处理不当）导致失效的，上海墨钜承诺免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导，通过电话或视频协助解决加工和使用问题；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。特殊检测（如应力腐蚀试验、高温持久试验）费用由双方协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户维护和更换需求。

**售后响应**：质量问题2小时内回复，48小时内出初步解决方案。对于紧急问题，可启动绿色通道，优先处理。
