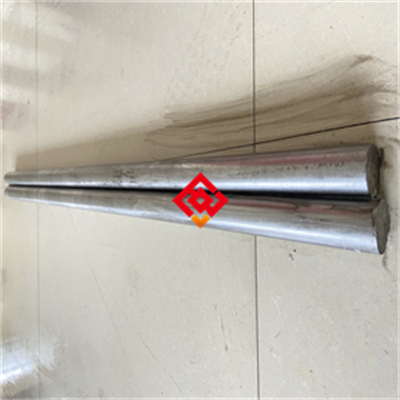

# Inconel 617 高温蠕变强度燃气轮机用棒材与管材产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为 Inconel 617。该合金是一种以镍-铬-钴-钼为基体的固溶强化型高温合金，具有优异的高温蠕变强度、抗高温氧化性能及耐腐蚀能力，长期使用温度范围可达 980°C 至 1100°C，短时极限使用温度可达 1200°C。Inconel 617 在高温下能保持稳定的奥氏体组织，不易发生组织劣化，特别适用于燃气轮机热端部件及高温高压工况下的关键结构件。

核心优势如下：

1. 卓越的高温蠕变断裂强度，在 980°C / 1000 小时条件下持久强度可达 35 MPa 以上（典型值，以实际产品质保书为准）。

2. 优异的抗高温氧化性能，在 1100°C 空气中氧化增重率低于 0.1 mg/cm²·h（典型值）。

3. 良好的抗碳化与氮化能力，适用于含碳、含氮的高温气氛环境。

4. 出色的热稳定性与组织稳定性，长期服役后析出相可控，避免脆化。

5. 具备良好的冷热加工性能，可生产棒材、管材、锻件等多种规格。

该产品主要应用于燃气轮机涡轮盘、燃烧室衬套、导向叶片、高温紧固件、核反应堆高温部件及石油化工高温反应器等领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，严格执行 ASTM B168 / B166 / B167 及 GB/T 14992 等国内外标准。全流程工艺可追溯，从原材料入厂到成品出库均建立数字化档案，确保每一批次产品的化学成分、力学性能及无损检测结果真实可靠。

## 三、核心功能

1. **高温蠕变与持久强度**：在 980°C 条件下，1000 小时持久强度典型值不低于 35 MPa；在 870°C 条件下，1000 小时持久强度可达 70 MPa 以上（典型值，以实际产品质保书为准）。该性能确保燃气轮机等高温设备在长期运行中不发生塑性变形或断裂失效。

2. **抗高温氧化能力**：在 1100°C 空气中连续暴露 500 小时后，氧化增重率低于 0.05 mg/cm²·h（典型值），表面形成致密的 Cr₂O₃ 与 Al₂O₃ 复合氧化膜，有效阻挡氧元素向内扩散。

3. **抗腐蚀介质能力**：在含硫、含氯、含钒的高温腐蚀环境中，合金表现出优异的抗热腐蚀性能，尤其适用于燃气轮机燃烧室中燃烧重油或劣质燃料产生的腐蚀性气氛。

4. **良好的冷热加工性**：该合金在固溶状态下具有较好的塑性，可进行热锻、热轧、冷拉等加工。棒材和管材产品在加工后不易产生裂纹，适合制造复杂形状的高温部件。

5. **组织稳定性**：经过适当热处理后，合金中碳化物（如 M₂₃C₆、M₆C）及 γ' 相（Ni₃(Al,Ti)）分布均匀，晶粒度控制在 4-7 级（典型值），长期服役后组织变化极小，避免性能衰减。

## 四、技术特点

**合金设计思路**：Inconel 617 的关键合金元素包括镍（Ni）作为基体元素提供奥氏体稳定性；铬（Cr）含量约 20-24%，主要形成 Cr₂O₃ 氧化膜并提供抗腐蚀能力；钴（Co）含量约 10-15%，提高高温强度并降低堆垛层错能；钼（Mo）含量约 8-10%，通过固溶强化提升高温蠕变强度；铝（Al）含量约 0.8-1.5%，与镍形成 γ' 相强化；钛（Ti）含量约 0.2-0.6%，辅助强化并稳定组织。碳（C）含量控制在 0.05-0.15%，形成碳化物强化晶界。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体及有害杂质；随后进行电渣重熔（ESR）或真空自耗重熔（VAR）精炼，进一步降低硫、磷、氧、氮含量，提高合金纯净度，确保组织均匀性。

**热处理制度**：标准固溶处理温度为 1150-1200°C，保温时间根据截面尺寸确定（通常每 25mm 厚度保温 1 小时），随后快速水冷或空冷，以获得完全固溶的奥氏体组织。若需要析出强化，可进行 760-870°C 时效处理 4-8 小时，然后空冷。对于管材和棒材，可根据客户要求进行去应力退火（900-1000°C，保温 1-2 小时，炉冷）。

**显微组织控制**：固溶处理后组织为单一奥氏体晶粒，晶粒度控制在 4-7 级（典型值）。时效处理后，晶界上析出细小颗粒状 M₂₃C₆ 碳化物，晶内析出弥散的 γ' 相（尺寸约 20-50nm），有效阻碍位错运动。严格控制 δ 相含量（通常低于 1%），避免降低塑性和韧性。

**无损检测及质量保证**：所有棒材和管材均进行超声波探伤（UT）检测，按 ASTM E213 标准执行，灵敏度不低于 1.2mm 平底孔当量；管材附加涡流探伤（ET）检测，按 ASTM E309 标准执行。表面裂纹采用液体渗透检测（PT）或磁粉探伤（MT）。化学成分采用光谱分析（OES）或电感耦合等离子体发射光谱（ICP-OES）确认，力学性能检测包括室温拉伸、高温拉伸及持久试验。每批产品附有原厂质保书，可追溯至炉号及热处理批号。

## 五、应用领域

1. **燃气轮机行业**：用于制造涡轮盘、燃烧室衬套、过渡段、导向叶片、密封环及高温紧固件，在 900-1100°C 高温下长期稳定运行。

2. **航空航天领域**：应用于发动机燃烧室、尾喷管、加力燃烧室部件及高温导管，承受高速气流冲刷与热循环载荷。

3. **核能工业**：用于高温气冷堆（HTGR）中的热交换器、管道系统及控制棒驱动机构，在氦气气氛及高温高压条件下服役。

4. **石油化工行业**：用于乙烯裂解炉辐射段炉管、转化炉管、高温反应器内衬及催化剂支撑结构，抗碳化与渗碳环境。

5. **冶金工业**：用于热处理炉的炉辊、辐射管、热电偶保护管及退火炉马弗罩，承受反复加热冷却循环。

6. **环保与废弃物处理**：用于垃圾焚烧炉的过热器管排、燃烧器喷嘴及烟气净化装置，抵抗高温腐蚀性气体。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍 Ni：余量（基体，约 44-48%）；铬 Cr：20.0-24.0%；钴 Co：10.0-15.0%；钼 Mo：8.0-10.0%；铝 Al：0.8-1.5%；钛 Ti：0.2-0.6%；碳 C：0.05-0.15%；铁 Fe：≤1.5%；锰 Mn：≤0.5%；硅 Si：≤0.5%；磷 P：≤0.015%；硫 S：≤0.010%；硼 B：≤0.006%；铜 Cu：≤0.2%。

**力学性能（典型值，以实际产品质保书为准）**：

室温性能：抗拉强度 Rm ≥ 750 MPa；屈服强度 Rp0.2 ≥ 300 MPa；延伸率 A ≥ 35%；断面收缩率 Z ≥ 40%；布氏硬度 HBW 约 200-250。

高温性能（980°C）：抗拉强度 Rm ≥ 180 MPa；屈服强度 Rp0.2 ≥ 120 MPa；延伸率 A ≥ 25%。

高温持久性能（980°C / 1000h）：持久强度 ≥ 35 MPa；持久塑性（延伸率）≥ 5%。

高温蠕变性能（980°C / 100MPa）：最小蠕变速率 ≤ 1×10⁻⁵ %/h（典型值）。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.36 g/cm³（20°C）；熔点：1332-1380°C；热导率：11.2 W/(m·K)（20°C），18.5 W/(m·K)（500°C），24.3 W/(m·K)（900°C）；电阻率：1.18 μΩ·m（20°C）；线膨胀系数：12.6×10⁻⁶ /K（20-100°C），14.8×10⁻⁶ /K（20-500°C），16.2×10⁻⁶ /K（20-900°C）；弹性模量：211 GPa（20°C），155 GPa（900°C）。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）：在 6% FeCl₃ 溶液中，CPT ≥ 60°C（典型值）；缝隙腐蚀温度（CCT）：≥ 40°C（典型值）。

高温氧化增重率：1100°C / 500h 空气中，氧化增重率 ≤ 0.05 mg/cm²·h（典型值）。

高温持久强度：870°C / 1000h 条件下，持久强度 ≥ 70 MPa；980°C / 1000h 条件下，持久强度 ≥ 35 MPa（典型值，以实际产品质保书为准）。

**产品规格范围**：

棒材：直径 10-300mm，长度 1000-6000mm；管材（无缝）：外径 6-219mm，壁厚 1-30mm，长度 1000-12000mm；锻件：按图纸定制，单件重量 ≤ 5000kg；丝材：直径 0.5-8mm，以盘卷形式供货。

**交货状态**：

棒材：固溶态（1150-1200°C 水冷）+ 表面磨光或车光；管材：固溶态 + 酸洗或光亮退火；锻件：固溶态 + 粗加工或精加工。可根据客户要求进行时效处理或去应力退火。

**批次溯源码解读**：

编码规则示例：MJ-617-202503-A0123-HT01-BAR150。其中 MJ 代表上海墨钜；617 代表牌号 Inconel 617；202503 代表生产年月（2025年3月）；A0123 代表炉号（A熔炼炉第123炉次）；HT01 代表热处理批号（第一批次）；BAR150 代表规格代码（直径150mm棒材）。客户可通过编码向上海墨钜索取原厂质保书，质保书中包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役的温度区间**：Inconel 617 在 650-750°C 长期服役时可能析出有害的 σ 相（一种脆性金属间化合物）或 Laves 相，导致塑性和韧性下降。建议在该温度区间连续运行时间不超过 5000 小时，或采用特殊的热处理制度控制组织。

2. **禁止接触的腐蚀介质**：该合金在高温下应避免接触含硫量过高的气氛（SO₂ 浓度超过 0.5%），否则可能发生热腐蚀；同时应避免接触熔融金属（如液态锌、铅、锡），防止液态金属脆化。

3. **焊接后必须进行热处理**：Inconel 617 焊接后（尤其是厚壁管材或大截面棒材对接焊），必须在 1150-1200°C 进行固溶处理并快速冷却，以消除焊接残余应力并恢复组织均匀性。若无法进行整体热处理，应进行局部去应力退火（900-950°C，保温 2-4 小时，缓冷）。

4. **加工硬化后的中间退火要求**：该合金冷加工后加工硬化倾向明显，冷变形量超过 15% 时需进行中间退火（1050-1100°C，保温 30-60 分钟，空冷），否则继续加工可能导致开裂。冷拉管材每道次减面率不宜超过 20%。

5. **表面划伤的风险**：Inconel 617 在搬运和加工过程中，表面划伤会破坏致密的氧化膜，成为腐蚀或裂纹萌生的起点。所有表面缺陷必须用细砂纸（400# 以上）打磨光滑，并在后续工序中进行酸洗或钝化处理。

## 八、存储与运输指南

**存储环境要求**：存储温度范围 -10°C 至 40°C；相对湿度上限 60%。产品应放置在干燥、通风、无腐蚀性气体的库房内，地面垫材应使用木质托盘或橡胶垫板，高度不低于 100mm，避免地面潮湿。禁止与酸、碱、重金属粉末（如铜粉、锌粉）、氯化物（如食盐、漂白剂）及硫化物混存。

**包装规范**：棒材和管材先用防锈纸包裹，再包裹一层聚乙烯塑料薄膜，两端加橡胶保护套；管材内部应塞入干燥剂袋。外层使用木箱或钢带捆扎的编织袋包装，木箱内衬泡沫板防震。每件包装上标注产品牌号、规格、炉号、净重及“防潮”“防碰撞”标识。

**运输注意事项**：运输过程中应使用专用支架或卡槽固定产品，防止滚动或碰撞。车辆顶部加盖防水篷布，避免雨淋和暴晒。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面，防止压痕或划伤。长途海运时，包装箱内需放置干燥剂并密封，必要时抽真空包装。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（即使是短期）；禁止踩踏或抛掷产品；禁止使用铁钩或尖锐工具搬运。

## 九、加工操作规范

**切割**：

推荐方法：对于棒材直径小于 50mm 可采用带锯切割（锯条齿距 4-6mm，线速度 20-30m/min）；直径 50-150mm 建议使用等离子切割（电流 100-300A，切割速度 200-500mm/min，使用氩气+氢气混合气体）；直径大于 150mm 或管材建议使用激光切割（功率 3-6kW，切割速度 500-1000mm/min，辅助气体为氮气或氩气）或水刀切割（水压 350-400MPa，加石榴石砂）。切割后切口应使用锉刀或角磨机打磨光滑，去除熔渣和热影响区。注意事项：禁止使用普通砂轮片切割，因砂轮片中的杂质可能嵌入切口表面，导致后续使用时发生局部腐蚀。切割后应立即进行酸洗或钝化处理。

**焊接（适用于管材对接及棒材拼接）**：

推荐焊接方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号：推荐使用 ERNiCrCoMo-1（AWS A5.14）或同牌号 Inconel 617 填充丝。焊接参数（TIG）：焊接电流 80-200A（直流正接），电弧电压 10-15V，焊接速度 80-150mm/min。层间温度控制在 100°C 以下，避免过热。保护气体：使用纯度 99.999% 的氩气，流量 10-20L/min，背面保护气体流量 5-10L/min。焊后热处理：焊接完成后，应在 1150-1200°C 进行固溶处理（保温时间按每 25mm 厚度 1 小时计算），然后快速水冷或空冷。若无法整体热处理，可进行局部去应力退火（900-950°C，保温 2-4 小时，缓冷）。注意事项：焊接前必须清除焊接区域的油污、氧化皮及水分，使用丙酮或酒精擦拭。禁止使用含氯的清洗剂。焊接过程中应避免电弧停留时间过长，防止过热导致晶粒粗化。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度 1150-1200°C，保温时间按截面尺寸确定（每 25mm 厚度保温 1 小时），冷却方式为水淬（适用于棒材和厚壁管材）或快速空冷（适用于薄壁管材）。时效处理（若需要）：温度 760-870°C，保温 4-8 小时，空冷。去应力退火：温度 900-1000°C，保温 1-2 小时，炉冷至 500°C 以下后空冷。注意事项：加热过程中应控制升温速度，避免热冲击导致开裂。禁止在 700-800°C 区间长时间保温，防止 σ 相析出。热处理后应进行表面清理，去除氧化皮。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：推荐连接件材质选用同牌号 Inconel 617 或更高级别的高温合金（如 Inconel 625、Hastelloy X），避免使用普通不锈钢或碳钢，因高温下发生接触腐蚀或热膨胀不匹配。密封垫片应选用无石棉、无卤素的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯垫片。安装完成后，应对焊接区域和加工表面进行酸洗钝化处理（使用 10-20% 硝酸 + 2-4% 氢氟酸混合液，温度 40-60°C，浸泡 15-30 分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期根据工况确定，一般建议每 3-6 个月进行一次表面检查。清洗剂应选用中性或弱碱性清洗剂（pH 值 7-9），禁止使用含氯、含硫或含氟的清洗剂。对于高温氧化层，可使用不锈钢丝刷（非碳钢丝）或细砂纸（400# 以上）轻轻打磨，然后用酒精擦拭。长期停用时应涂覆防锈油或防氧化涂层。

**常见故障及解决方法**：

1. **表面点蚀**：通常由介质中含氯离子或局部氧化膜破损引起。处理方法：清除点蚀区域，用细砂纸打磨至光滑，重新进行酸洗钝化处理。若点蚀深度超过壁厚的 10%，建议更换部件。

2. **焊缝开裂**：可能由于焊接参数不当、层间温度过高或焊后热处理不足引起。处理方法：清除裂纹区域（用磁粉或渗透检测确认裂纹边界），重新焊接并严格执行焊接规范，焊后进行固溶处理。若裂纹深入母材，需评估是否更换。

3. **变形**：高温服役后可能发生蠕变变形或热疲劳变形。处理方法：测量变形量，若变形量在允许公差范围内可继续使用；若超出公差，可进行热校形（加热至 1050-1100°C，加压校正，然后固溶处理），或直接更换新部件。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理、焊接或高温加工时，操作人员必须佩戴耐高温手套（耐温不低于 300°C）、防护面罩（耐高温型，透光率 ≥ 80%）及阻燃服。禁止在未冷却（温度低于 200°C）的情况下触碰工件，防止烫伤。现场必须配备干粉灭火器（ABC 型）或二氧化碳灭火器，严禁使用水灭火，因水遇高温工件可能引发蒸汽爆炸或加速氧化。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号根据切割方式选择，等离子切割推荐 10-12 号，激光切割推荐 5-7 号），穿防烫围裙和防护手套。现场应配备排烟系统，及时抽除切割产生的金属烟尘和有害气体（如臭氧、氮氧化物）。切割区域周围应设置火花隔离挡板，防止引燃可燃物。

**产品损坏或腐蚀后的应急处理**：若产品在服役过程中发生破裂或腐蚀泄漏，应立即停机并隔离故障区域，切断介质源（如高温气体或腐蚀性流体）。人员必须穿戴防酸服、防碱手套及护目镜进行处置。对于泄漏的高温或腐蚀性介质，应使用砂土或专用吸附材料进行围堵和收集，中和处理（如酸液泄漏用碳酸氢钠溶液中和，碱液泄漏用稀醋酸中和）。废弃物应分类收集，含镍合金碎屑属于 HW09 类危险废物，必须交由有资质的危废处理单位处置，严禁随意丢弃或混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话 021-67898711，私人电话 13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到安装维护的全流程指导。

## 十三、购买建议

在选购 Inconel 617 棒材或管材时，建议从以下几个方面进行匹配：

1. **应用场景匹配度**：确认使用温度是否在 980-1100°C 范围内，介质环境是否含硫、氯、钒等腐蚀性元素，以及是否需要承受交变热应力或机械振动。若使用温度低于 800°C，可考虑成本更低的 Inconel 600 或 Inconel 625。

2. **关键性能参数**：重点关注高温持久强度（980°C / 1000h 指标）、蠕变速率及抗氧化增重率。建议要求供应商提供同炉号试样的第三方检测报告（如 SGS、BV）以验证性能。

3. **认证要求**：若用于船用燃气轮机或核能领域，需确认产品是否持有船级社认证（如 DNV、Lloyd's、CCS）或 ASME 认证。对于石油化工行业，建议要求 NACE MR0175 或 NACE MR0103 认证。

4. **备品备件比例**：建议首次采购时额外订购 5-10% 的备品备件，用于更换或维修。对于关键部件，可要求供应商预留同批次材料以备后续补充。

5. **核对原厂质保书**：务必核对上海墨钜提供的原厂质保书，确认化学成分、力学性能及无损检测结果与合同约定一致。要求提供第三方检测报告（SGS 或 BV）以验证关键指标。

## 十四、价格标准

Inconel 617 产品价格因型号、规格尺寸、采购数量及附加技术要求而异。参考价格区间如下（以人民币计价，含税）：

- 棒材（直径 10-50mm）：约 180-250 元/公斤；

- 棒材（直径 50-150mm）：约 200-280 元/公斤；

- 管材（外径 6-50mm，壁厚 1-5mm）：约 220-320 元/公斤；

- 管材（外径 50-219mm，壁厚 5-30mm）：约 250-350 元/公斤；

- 锻件（按图纸定制）：约 300-450 元/公斤。

批量折扣政策：单次采购量 ≥ 5 吨可享 5-12% 折扣；≥ 10 吨可享 10-18% 折扣。小批量试样（单次采购量 < 100 公斤）价格通常上浮 15-20%。若需附加技术要求，如第三方检测（SGS/BV）、双认证（船级社+ASME）、定制热处理或特殊尺寸加工，将根据实际工作量加收 5-15% 费用。

具体报价请联系曾先生获取精确订单报价：业务电话 021-67898711，私人电话 13472787990。

## 十五、服务与保障

**质保期**：自产品交付之日起 12 个月。若因材料内在质量缺陷（如化学成分偏差、内部裂纹、组织不合格）导致产品在正常使用条件下失效，上海墨钜将免费更换同规格产品或退还对应货款。

**技术资料**：随货提供中英文质保书（含化学成分分析报告、力学性能检测报告、无损检测报告及尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过批次溯源码在线验证真伪。

**技术支持**：提供 24 小时内远程技术指导（电话、邮件或视频会议）。如需现场服务，工程师将在 48 小时内抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排 SGS、BV 等第三方检测机构对产品进行独立检测，常规检测项目（化学成分、力学性能、硬度、点蚀测试等）费用由上海墨钜承担。若客户要求特殊检测项目（如高温持久试验 1000h 以上、蠕变试验、应力腐蚀试验等），双方协商费用分担。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量问题反馈后 2 小时内回复，48 小时内出具初步解决方案。如需退换货，在确认质量缺陷后 7 个工作日内完成处理。
