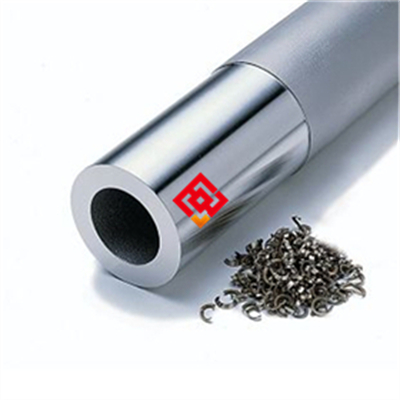

Incoloy28耐酸合金油气田管材无缝管抗硫化氢吗？

# Incoloy28耐酸合金油气田管材无缝管抗硫化氢性能与技术解析

## 一、产品概述与适用范围

本产品属于**铁镍基耐蚀合金**大类，典型牌号为**Incoloy 28**（UNS N08028）。该合金是一种高铬、高镍、含钼及铜的奥氏体耐蚀合金，专为强腐蚀性含氯离子及硫化氢环境设计。其使用温度范围为-196°C至+450°C（短时可达+500°C），在高温高压含硫化氢（H₂S）的油气田环境中表现优异。

核心优势：

1. **优异的抗硫化氢应力腐蚀开裂（SSC）性能**：通过NACE MR0175/ISO 15156标准认证，适用于酸性油气田（含H₂S、CO₂及高浓度氯离子）。

2. **卓越的耐点蚀与缝隙腐蚀能力**：PREN值（耐点蚀当量，计算公式为Cr%+3.3×Mo%+16×N%）达到30-35，远高于常规不锈钢。

3. **良好的高温力学稳定性**：在300°C高温下仍保持较高强度，适用于高温高压深井环境。

4. **优异的冷热加工性能**：可生产无缝管、棒材、锻件等多种规格，满足复杂井况需求。

5. **抗氯化物应力腐蚀开裂（Cl-SCC）**：在含氯离子及湿硫化氢共存环境中表现突出。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地**中国上海**。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等高端设备，严格执行ASTM B668、NACE MR0175及GB/T 14976标准。全流程工艺可追溯，每批次产品均附带原厂质保书，确保材料性能稳定可靠。

## 三、核心功能

1. **抗硫化氢应力腐蚀开裂（SSC）功能**：在含H₂S、CO₂及高浓度氯离子的酸性油气环境中，材料不发生阶梯式开裂。典型工况：H₂S分压≥0.01MPa，pH值3.5-5.5，温度≤150°C，满足NACE TM0177方法A测试要求（抗拉强度≤690MPa时，无裂纹）。

2. **耐点蚀与缝隙腐蚀功能**：在含氯离子（Cl⁻浓度可达10000ppm以上）的酸性溶液中，临界点蚀温度（CPT）≥60°C（典型值，以实际产品质保书为准），显著优于316L不锈钢。

3. **高温高压力学稳定性**：在300°C下，抗拉强度仍保持在500MPa以上，屈服强度≥200MPa（典型值），适用于深井高温环境。

4. **良好的焊接与冷弯性能**：可采用TIG、MIG及手工电弧焊，焊后无需强制热处理，冷弯半径可达2倍管径（D），适用于现场安装。

## 四、技术特点

### 合金设计思路

Incoloy 28通过高铬（26-28%）、高镍（30-32%）、钼（3.0-4.0%）及铜（0.6-1.4%）的协同添加，形成稳定奥氏体基体。铬提供抗高温氧化及耐蚀性；镍稳定奥氏体相并提高抗SSC能力；钼增强抗点蚀及缝隙腐蚀性能；铜进一步改善在还原性酸（如硫酸）中的耐蚀性。

### 冶炼工艺

采用“VIM+ESR”双联工艺：真空感应熔炼（VIM）去除气体及有害杂质（氧、氮、氢含量分别控制在≤50ppm、≤100ppm、≤5ppm）；电渣重熔（ESR）细化晶粒并提高纯净度，确保非金属夹杂物等级符合ASTM E45标准。

### 热处理制度

固溶处理：温度1050-1150°C，保温时间按壁厚计算（每25mm保温1小时），随后水淬或快速空冷。禁止缓慢冷却，避免析出σ相（脆性相）。无需时效处理，材料以固溶态供货。

### 显微组织控制

晶粒度控制在ASTM 5-8级，确保均匀细小的奥氏体组织。严格控制δ铁素体含量≤0.5%（避免降低抗SSC性能），无连续网状碳化物析出。通过热加工及固溶工艺控制，使析出相（如M23C6碳化物）弥散分布，不连续。

### 无损检测及质量保证

- 超声波探伤（UT）：按ASTM E213或GB/T 5777标准，纵波检测，灵敏度为φ1.2mm平底孔当量。

- 涡流探伤（ET）：按ASTM E309标准，检测表面及近表面缺陷。

- 液体渗透检测（PT）：按ASTM E165标准，用于端面及焊缝区域。

- 光谱分析：每支管材均进行PMI（材料鉴别）检测，确保化学成分符合标准。

## 五、应用领域

1. **油气田开采**：用于酸性气井的油管、套管、井下工具及集输管道，特别适用于含H₂S、CO₂及高氯离子环境。

2. **化工设备**：用于硫酸、磷酸、醋酸等强腐蚀介质中的换热器、反应器及管道系统。

3. **海洋工程**：用于海水冷却系统、海底管道及海洋平台结构件，抗海水腐蚀及生物附着。

4. **环保脱硫**：用于烟气脱硫（FGD）系统的吸收塔、喷淋管及烟道，抗亚硫酸及氯离子腐蚀。

5. **核工业**：用于含硼酸及氯化物的核废料处理系统，抗辐照及应力腐蚀。

6. **制药与食品**：用于高纯度、无污染要求的反应釜及管道，抗有机酸及清洗剂腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：**

- 碳（C）：≤0.03

- 硅（Si）：≤0.70

- 锰（Mn）：≤1.50

- 磷（P）：≤0.030

- 硫（S）：≤0.015

- 铬（Cr）：26.0-28.0

- 镍（Ni）：30.0-32.0

- 钼（Mo）：3.0-4.0

- 铜（Cu）：0.6-1.4

- 氮（N）：≤0.10

- 铁（Fe）：余量

**力学性能（室温典型值，以实际产品质保书为准）：**

- 抗拉强度（Rm）：≥690 MPa

- 屈服强度（Rp0.2）：≥310 MPa

- 延伸率（A50）：≥40%

- 硬度（HRB）：≤95

- 冲击功（KV₂，-40°C）：≥60 J

**高温力学性能（300°C典型值）：**

- 抗拉强度：≥500 MPa

- 屈服强度：≥200 MPa

**物理性能（典型值）：**

- 密度：8.05 g/cm³

- 熔点：1370-1400°C

- 热导率（20°C）：11.0 W/(m·K)

- 电阻率（20°C）：1.0 μΩ·m

- 线膨胀系数（20-100°C）：14.0×10⁻⁶ /K

- 弹性模量（20°C）：200 GPa

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）：**

- 临界点蚀温度（CPT，在1M NaCl溶液中）：≥60°C

- 缝隙腐蚀温度（CCT，在1M NaCl溶液中）：≥45°C

- 抗H₂S应力腐蚀开裂：通过NACE TM0177方法A，在H₂S分压0.1MPa、pH3.5、50°C条件下，720小时无裂纹

- 氧化增重率（在500°C空气中，100小时）：≤0.5 mg/cm²

**产品规格范围：**

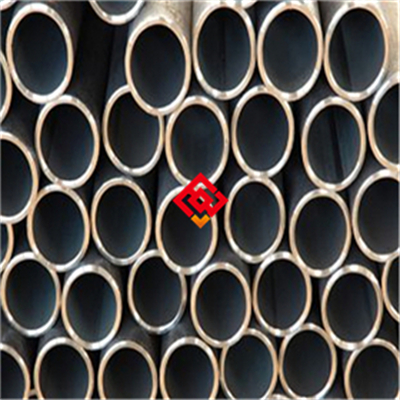

- 无缝管：外径6-325mm，壁厚0.5-30mm，长度≤12m

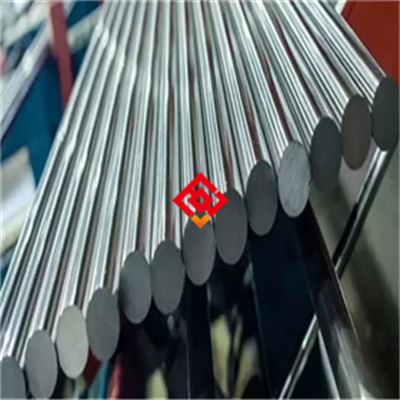

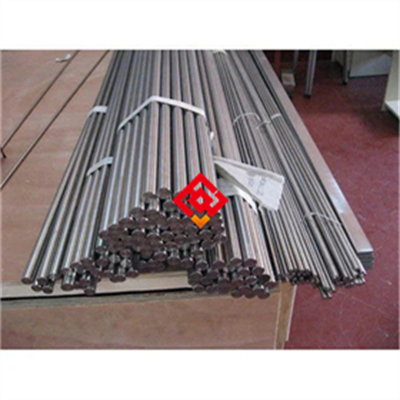

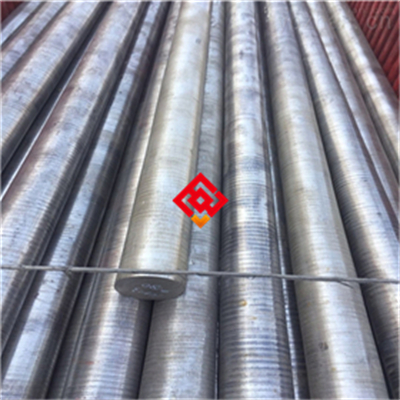

- 棒材：直径5-300mm，长度≤6m

- 锻件：按图纸定制，单重≤5吨

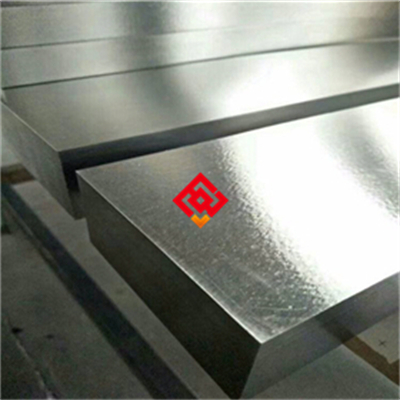

- 板材：厚度1-50mm，宽度≤2000mm，长度≤6000mm

- 丝材：直径0.5-5mm（盘卷）

**交货状态：**

固溶处理+酸洗（表面呈银白色），或固溶+磨光（表面粗糙度Ra≤1.6μm）。管材端部按API 5B标准倒角或平端。

**批次溯源码解读：**

编码规则示例：MJ-N08028-202503-A012-HT01-S48×4.5

- MJ：上海墨钜品牌代码

- N08028：UNS牌号

- 202503：生产年份与月份

- A012：炉号（对应冶炼批次）

- HT01：热处理批号（固溶处理编号）

- S48×4.5：规格代码（外径48mm，壁厚4.5mm）

客户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验数据，支持扫码验证。

## 七、注意事项

1. **避免长期服役的温度区间**：在500-800°C范围内长时间停留可能导致σ相析出，降低韧性及抗腐蚀性能。建议服役温度不超过450°C。

2. **禁止接触的腐蚀介质**：避免在熔融锌、熔融铝及液态金属环境中使用，可能发生液态金属脆化（LME）。

3. **焊接后必须进行热处理的要求**：若焊接后需消除应力，固溶处理温度应控制在1050-1150°C，保温后快速水淬。禁止采用低温去应力退火（300-500°C），可能引发敏化。

4. **加工硬化后的中间退火要求**：冷加工变形量超过15%时，需进行中间固溶退火（1050°C，水淬），避免加工硬化导致应力腐蚀开裂风险上升。

5. **表面划伤的风险**：运输及安装过程中严禁尖锐物体划伤表面，划伤可能成为点蚀及SSC的起始点。若发生划伤，需进行磨光处理并酸洗钝化。

6. **氯离子浓度限制**：在含H₂S环境中，氯离子浓度超过50000ppm时，需评估SSC风险，建议降低服役温度或采用更高合金化材料（如Incoloy 825）。

## 八、存储与运输指南

**存储环境要求：**

- 温度范围：-20°C至+40°C

- 相对湿度上限：≤70%

- 地面垫材：使用木质托盘或橡胶垫板，禁止直接接触水泥地面（碱性物质可能引起局部腐蚀）

- 禁止混存的物质：酸、碱、重金属粉末（如锌粉、铜粉）、氯化物盐类（如氯化钠）

**包装规范：**

- 防潮防锈方式：每根管材先用塑料薄膜包裹，内置干燥剂（硅胶包，每米管材至少1包），再装入木箱或编织袋。管材端部加装塑料保护帽，防止端面损伤。

- 大型管材（外径≥219mm）：采用钢带捆扎，每根管材至少3道，捆扎处垫橡胶垫片，防止压痕。

**运输注意事项：**

- 固定方式：管材在车厢内需用尼龙带或钢带固定，两侧加装防滑木楔，避免运输中窜动。

- 防雨防暴晒：运输车辆必须加盖防水篷布，禁止在阳光下暴晒超过48小时（紫外线可能加速包装材料老化）。

- 吊装要求：使用尼龙吊带或专用管夹，禁止钢丝绳直接接触管材表面。吊装时轻起轻放，避免碰撞。

**明确标注禁止行为：**

- 禁止与腐蚀性物质（如盐酸、硫酸、硝酸盐）混放

- 禁止露天存放（无遮盖）

- 禁止踩踏、抛掷或重物堆压

- 禁止使用铁锤敲击管材表面

## 九、加工操作规范

**切割：**

- 推荐方法：带锯（锯带材质为M42高速钢，线速度30-50m/min，进给量0.05-0.1mm/齿）；激光切割（功率≥2kW，氮气辅助，速度1-3m/min）；水刀切割（压力≥350MPa，石榴砂磨料）。禁止使用普通砂轮片（可能造成热影响区敏化及表面污染）。

- 切割后打磨要求：用氧化铝或碳化硅砂轮片打磨切面至光滑，去除热影响区（深度≥0.5mm）。打磨后需用丙酮清洗，去除油污及金属碎屑。

- 注意事项：切割后24小时内必须进行钝化处理（10%硝酸溶液，50°C，浸泡30分钟），否则可能引发局部腐蚀。

**焊接（适用时）：**

- 推荐焊接方法：TIG（钨极氩弧焊，直流正接，推荐）；MIG（熔化极氩弧焊，脉冲模式）；手工电弧焊（低氢型焊条，如ENiCrMo-3）。

- 填充金属牌号：ERNiCrMo-3（AWS A5.14）或ENiCrMo-3（AWS A5.11），与母材成分匹配。

- 焊接参数（TIG典型值）：电流90-150A，电压12-18V，焊接速度80-150mm/min，层间温度≤100°C。

- 保护气体：99.99%纯氩，流量10-15L/min（正面），5-8L/min（背面保护，防止氧化）。

- 焊后热处理：一般无需强制热处理。若服役环境含H₂S且壁厚≥25mm，建议进行固溶处理（1050-1150°C，水淬）。

- 注意事项：焊接前必须清理母材表面（去除氧化皮、油污），坡口采用机械加工（禁止火焰切割）。每道焊缝完成后用不锈钢钢丝刷清理焊渣。

- 禁止：禁止使用含硫或含氯的清洗剂；禁止在风速＞2m/s的环境下焊接（无防风罩）；禁止强制冷却（如用水浇）。

**热处理：**

- 固溶温度：1050-1150°C（按壁厚调整，薄壁件取下限，厚壁件取上限）

- 保温时间：每25mm壁厚保温1小时，最低不少于30分钟

- 冷却方式：水淬（水温≤40°C，入水速度≤5秒），或快速空冷（仅适用于薄壁件≤3mm）

- 注意事项：加热前必须彻底清洁表面，去除油脂及标记物（防止渗碳）。炉内气氛控制为中性或微氧化性，避免还原性气氛（可能引起增碳）。

- 禁止：禁止在850°C以下保温（可能析出σ相）；禁止炉冷或缓冷（导致敏化）；禁止重复固溶超过3次（可能引起晶粒粗化）。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：**

- 推荐连接件材质：使用同材质（Incoloy 28）或更高级别合金（如Incoloy 825或Hastelloy C-276）的管件及法兰。禁止使用碳钢或低合金钢连接件（电偶腐蚀风险）。

- 密封垫片选型：采用膨胀石墨（柔性石墨）垫片或PTFE（聚四氟乙烯）包覆垫片。禁止使用含卤素（如氯、氟）的垫片材料（如含氯橡胶），可能引发应力腐蚀开裂。

- 安装后的酸洗钝化或清洁要求：安装完成后，用10%硝酸+3%氢氟酸混合液（50°C）循环清洗30分钟，再用去离子水冲洗至中性。若无法酸洗，至少用中性清洗剂（不含氯、硫）擦拭表面，去除指纹及油污。

**日常维护方法：**

- 清洁周期：每3个月（连续运行）或每6个月（间歇运行）一次。

- 清洗剂类型：中性水基清洗剂（pH 6-8），或专用不锈钢清洗剂（不含氯、硫、氟）。禁止使用盐酸、硫酸或含氯漂白剂。

- 防锈/防氧化处理：若表面出现轻微锈斑（橙色），用不锈钢专用钝化膏（含硝酸及柠檬酸）擦拭，再用水冲洗。定期涂抹防锈油（适用于非接触食品的部件）。

**常见故障及解决方法：**

1. **表面点蚀**：原因：氯离子浓度过高或表面有沉积物。解决方法：用10%硝酸溶液浸泡去除沉积物，再钝化处理；调整工艺参数（降低温度或氯离子浓度）。

2. **焊缝开裂**：原因：焊接热输入过大或层间温度过高。解决方法：打磨去除裂纹区域，重新焊接（控制层间温度≤100°C，使用小电流快速焊）；必要时进行固溶处理。

3. **管材变形**：原因：安装时过度弯曲或支撑间距过大。解决方法：更换变形管段，增加管托间距（≤3米），使用弹簧支架吸收热膨胀。

4. **密封面泄漏**：原因：垫片老化或安装扭矩不当。解决方法：更换垫片，按推荐扭矩（按螺栓规格，通常为100-200 Nm）重新紧固，使用扭矩扳手。

## 十一、安全警示与应急处理

**高温操作安全：**

- 必须佩戴的防护装备：耐高温手套（耐温≥300°C）、面罩（防热辐射）、阻燃服（如Nomex材质）。

- 禁止触碰未冷却工件：热处理或焊接后，工件表面温度可达500°C以上，必须冷却至室温（至少2小时）后方可接触。

- 现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器。严禁使用水（水遇高温金属可能产生蒸汽爆炸）。

**切割加工安全：**

- 防护面罩：遮光号推荐为10-12（激光切割）或5-8（带锯切割），防飞溅及紫外线。

- 排烟系统：切割及焊接区域必须配备局部排烟装置，过滤金属烟尘（如铬、镍氧化物），排风量≥2m³/min。

- 火花隔离要求：切割区域周围10米内禁止存放易燃物（如油布、纸张）。使用防火毯覆盖附近设备。

**产品损坏或腐蚀后的应急处理：**

1. **停机隔离**：立即关闭上游阀门，切断介质源（如含H₂S气体或酸性液体）。

2. **切断介质源**：佩戴防毒面具（针对H₂S，需配备防硫化氢滤毒罐）及耐酸手套，关闭相关阀门。

3. **人员防护**：穿戴化学防护服、护目镜及防酸靴，避免直接接触泄漏介质。

4. **泄漏介质中和收集**：若为酸性介质（如盐酸），用碳酸氢钠或石灰粉中和，收集至专用容器；若为含H₂S气体，通风稀释至安全浓度（≤10ppm）。

5. **废弃物的分类及处置方式**：废管材及腐蚀产物归类为危险废物（HW12类），由有资质的危废处理公司处置；清洗废液（含酸）需中和至pH 6-9后排放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确保所选牌号（Incoloy 28）与服役环境匹配，重点核对H₂S分压、Cl⁻浓度、温度及pH值。若环境含高浓度H₂S（分压≥1MPa），建议升级至更高合金化材料（如Hastelloy C-276）。

2. **关键性能参数**：重点关注PREN值（应≥30）、抗拉强度（≥690MPa）及SSC测试报告（NACE TM0177）。要求供应商提供第三方检测（如SGS）验证数据。

3. **认证要求**：确认产品是否具备NACE MR0175/ISO 15156认证、API 5CT认证（油气田管材）或船级社认证（如DNV、ABS）。必要时要求提供认证证书复印件。

4. **备品备件比例**：建议首次采购时额外购买10-15%的备品（如管件、法兰），用于紧急更换。同一批次产品应保留至少2米样品，用于后续失效分析。

5. **核对原厂质保书**：确认质保书上的炉号、批次号与实物标签一致，化学成分及力学性能符合ASTM B668标准。要求提供光谱分析（PMI）报告，验证主元素含量。

6. **第三方检测**：建议委托SGS或BV进行独立检测（化学成分、力学性能、SSC测试），检测费用由上海墨钜承担（常规项目）。检测结果作为最终验收依据。

## 十四、价格标准

**参考价格区间（元/吨，含税，出厂价）：**

- 无缝管（外径≤114mm，壁厚≤10mm）：80,000-120,000元/吨

- 无缝管（外径＞114mm或壁厚＞10mm）：90,000-140,000元/吨

- 棒材（直径≤50mm）：70,000-100,000元/吨

- 锻件（按图纸定制）：100,000-150,000元/吨

- 丝材（直径≤3mm）：120,000-180,000元/吨

**批量折扣政策：**

- 5-10吨：折扣5%

- 11-20吨：折扣8%

- 21-50吨：折扣10%

- 51吨以上：折扣12%（含）

**小批量试样加价规则：**

- 单批次≤1吨：加价15-20%（因需单独冶炼及热处理）

- 单批次≤0.5吨：加价25-30%

**附加费用：**

- 双认证（如NACE+API）：加价5-8%

- 第三方检测（SGS/BV）：常规项目免费，特殊项目（如高温持久测试）另议

- 定制热处理（如特殊固溶温度）：加价3-5%

**提示**：具体报价请联系曾先生获取精确订单报价，最终价格以订单确认函为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如夹杂物超标、成分不符、热处理不当）导致失效的，上海墨钜免费更换或退款，并承担相应运输费用。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验数据）、产品说明书（含加工规范）、MSDS（材料安全数据表）及推荐加工工艺规程（焊接、热处理、切割）。

**技术支持**：

- 远程指导：24小时内响应，通过电话、邮件或视频会议提供技术答疑。

- 现场服务：如需工程师到场，48小时内抵达（国内），提供焊接工艺评定、失效分析及现场加工指导。

**检测服务**：可安排SGS、BV等第三方检测机构进行独立检验，常规项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。特殊项目（如SSC测试、高温持久测试）按成本价收取。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户维修及改造需求不受影响。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。重大质量事故（如批量失效）启动应急小组，72小时内完成现场勘查及报告。
