Haynes188钴基合金抗氧化薄板燃烧室用吗？

# Haynes188钴基合金抗氧化薄板燃烧室应用技术解析

## 一、产品概述与适用范围

Haynes188是一款典型的钴基高温合金，属于固溶强化型钴铬钨钼系合金，主要应用于航空发动机、地面燃气轮机及工业燃烧装置中承受极端高温氧化环境的薄壁结构件。该合金在650℃至1095℃的宽温域内具有优异的抗氧化性能与高温强度，特别适合制造燃烧室衬里、火焰筒、过渡段、隔热屏等需要承受剧烈热循环与高速燃气冲刷的部件。

核心优势包括：能够在1095℃以下长期服役而不发生严重氧化剥落；在982℃时仍保持较高的抗拉强度与蠕变抗力；抗热疲劳性能优异，可承受数千次冷热循环而不开裂；具有良好的冷热加工塑性，可轧制成0.3mm至3mm的薄板并完成复杂成型；焊接性能良好，可通过TIG或激光焊实现可靠连接。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）设备，可精确控制合金成分纯净度与组织均匀性。公司严格执行ASTM B435、AMS 5601及GB/T 14992等标准，全流程工艺可追溯，每批次产品均附原厂质保书及可溯源编码。

## 三、核心功能

1. **高温抗氧化能力**：在982℃静态空气中氧化100小时后，氧化增重率低于0.15mg/cm²，表面形成致密的Cr₂O₃与CoCr₂O₄尖晶石保护膜，有效阻止氧和硫向基体扩散。在1095℃时仍能保持氧化膜完整性，适用于航空发动机燃烧室火焰筒的极端工况。

2. **高温强度保持**：在982℃时抗拉强度典型值不低于310MPa，屈服强度不低于170MPa，延伸率保持在30%以上。该合金通过固溶强化机制（钨、钼元素固溶于钴基体产生晶格畸变）和碳化物弥散强化（Cr₂₃C₆及M₆C型碳化物沿晶界析出）共同作用，在高温下具有优于镍基合金的抗蠕变能力。

3. **抗热疲劳能力**：在循环温度范围为室温至1095℃、加热冷却速率为每分钟200℃的条件下，经1000次循环后未发现宏观裂纹。这一特性得益于钴基合金较低的热膨胀系数（在20-1000℃范围内平均线膨胀系数约为16.5×10⁻⁶/℃）和较高的热导率，降低了热应力集中。

4. **抗燃气腐蚀性能**：在含硫、钒、钠等腐蚀性元素的燃气环境中（如燃用重油的工业燃气轮机），Haynes188表现出优于Inconel 617及Hastelloy X的耐热腐蚀能力。试验表明，在900℃含5%SO₂的混合气氛中，腐蚀速率仅为0.08mm/年。

## 四、技术特点

**合金设计思路**：Haynes188以钴为基体，加入约22%的铬形成致密氧化膜，14%的钨和3.5%的钼通过固溶强化提高高温强度，0.35%的硅和0.08%的镧（La）显著改善氧化膜粘附性，防止剥落。镍的加入（约22%）稳定了面心立方结构（FCC），避免在高温下发生有害相变。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，确保气体含量（氧、氮、氢）控制在极低水平。对于航空级要求，可进一步采用真空自耗重熔（VAR）以提高组织均匀性。每炉次均进行光谱分析（OES）和惰性气体熔融法气体分析。

**热处理制度**：标准供货状态为固溶处理，加热温度1175℃±10℃，保温时间按板厚每毫米1.5分钟计算，不少于15分钟，随后快速水淬或强制空冷。该制度使碳化物充分溶解，获得均匀的奥氏体组织。如需提高抗蠕变性能，可进行时效处理（760℃保温16小时空冷），促进M₆C型碳化物弥散析出。

**显微组织控制**：固溶态组织为等轴晶奥氏体，晶粒度控制在ASTM 4-6级。碳化物呈细小颗粒状均匀分布于晶界和晶内。通过控制钨、钼含量与固溶温度，避免形成有害的Laves相或σ相。每批次均进行金相检验，确保无异常析出相。

**无损检测及质量保证**：薄板逐张进行超声波水浸法探伤，检测灵敏度为φ0.8mm平底孔当量。表面进行液体渗透检测（PT），确保无裂纹、折叠、分层等缺陷。成品化学成分采用直读光谱仪和碳硫分析仪双重验证。每张板材均标注炉号、批号及热处理方法，实现全程可追溯。

## 五、应用领域

- **航空发动机**：燃烧室火焰筒、加力燃烧室衬里、涡轮过渡段导向叶片，要求在1100℃下承受高速燃气冲刷与热循环。

- **地面燃气轮机**：环形燃烧室、燃料喷嘴护套、排气扩压段，适用于燃用天然气、重油或合成气的工业发电机组。

- **工业燃烧装置**：焚烧炉内衬板、热风炉辐射管、辐射式加热器护罩，在垃圾焚烧或化工废液处理中抵抗腐蚀性烟气。

- **化工高温反应器**：流化床反应器内衬、催化裂化装置再生器部件，在800-1000℃含硫、氯环境中使用。

- **核能领域**：高温气冷堆（HTGR）中的控制棒导向管、隔热屏，要求低中子吸收截面和长期高温稳定性。

- **航空航天实验设备**：高温风洞加热段内衬、等离子体喷枪电极，承受瞬时超高温（可达1200℃）和气流冲刷。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳（C）≤0.10；锰（Mn）≤1.25；硅（Si）0.20-0.50；磷（P）≤0.015；硫（S）≤0.015；铬（Cr）20.0-24.0；镍（Ni）20.0-24.0；钴（Co）余量；钨（W）13.0-15.0；钼（Mo）3.0-5.0；铁（Fe）≤3.0；镧（La）0.03-0.12；钛（Ti）≤0.15；硼（B）≤0.015。

**力学性能（室温典型值，固溶态，以质保书为准）**：

抗拉强度≥860MPa（典型值930MPa）；屈服强度（0.2%偏移）≥380MPa（典型值420MPa）；延伸率≥45%（典型值55%）；硬度HRB 95-105（约HV 210-250）。

**高温力学性能（982℃典型值）**：抗拉强度≥310MPa；屈服强度≥170MPa；延伸率≥40%；100小时持久强度（982℃）约55MPa。

**物理性能**：

密度8.89g/cm³；熔点（固相线/液相线）1315-1400℃；热导率（20℃）13.0W/(m·K)，（982℃）28.5W/(m·K)；电阻率（20℃）1.06μΩ·m；平均线膨胀系数（20-1000℃）16.5×10⁻⁶/℃；弹性模量（20℃）210GPa，（982℃）140GPa。

**耐腐蚀/高温性能**：

抗氧化性：在982℃静态空气中氧化100小时，氧化增重率≤0.15mg/cm²；在1095℃氧化100小时，增重率≤0.45mg/cm²。抗热腐蚀：在900℃含5%SO₂+0.5%NaCl气氛中，腐蚀速率≤0.10mm/年。临界点蚀温度（CPT）≥60℃（在6%FeCl₃溶液中测定，仅作参考，实际服役环境需单独评估）。

**产品规格范围**：

薄板：厚度0.3-4.0mm，宽度600-1250mm，长度1000-3000mm。

中厚板：厚度4.0-20mm，宽度可达2000mm。

带材：厚度0.1-2.0mm，宽度10-400mm。

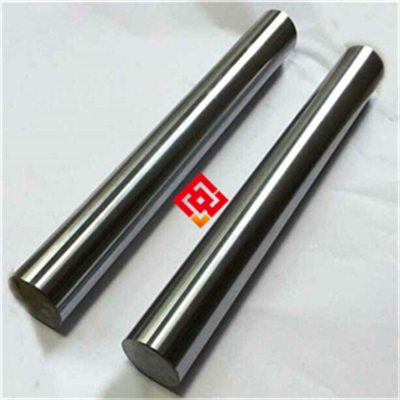

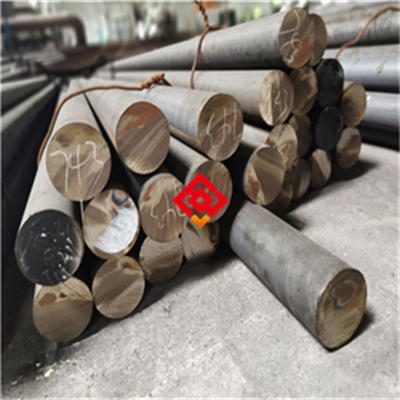

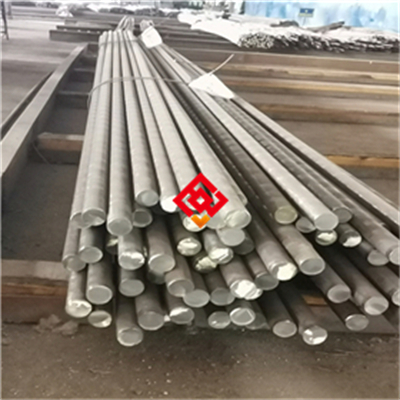

圆棒：直径6-200mm，长度3000-6000mm。

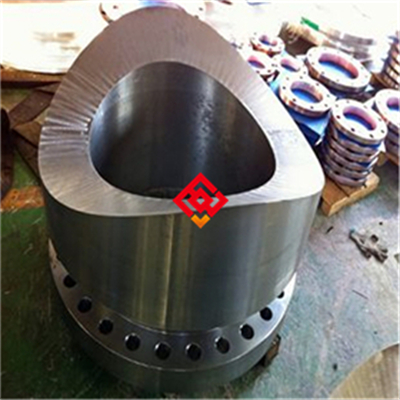

锻件：按图纸定制，单重可达500kg。

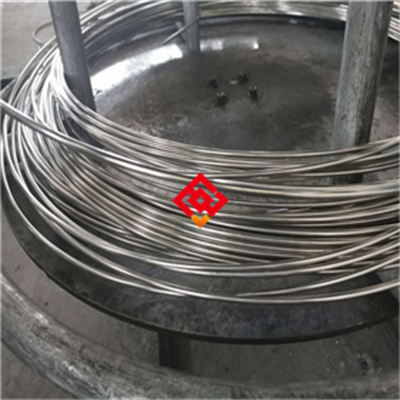

丝材：直径0.5-6.0mm。

**交货状态**：

薄板/带材：固溶处理+酸洗表面，或固溶+磨光（表面粗糙度Ra≤1.6μm）。

棒材：固溶+车光或磨光。

锻件：固溶+粗加工或精加工。

所有产品均进行100%尺寸检验和表面质量检查。

**批次溯源码解读**：

编码规则示例：MJ-188-202503-A12-HT01-3.0*1250*2000

其中：MJ为上海墨钜代码；188为牌号简写；202503为生产年月（2025年3月）；A12为熔炼炉号；HT01为热处理批号；3.0*1250*2000为规格（厚度*宽度*长度mm）。客户可通过此编码向上海墨钜索取对应批次的原厂质保书。

## 七、注意事项

1. 避免长期在760-870℃温度区间服役，该温度范围可能析出有害的σ相（FeCr金属间化合物），导致冲击韧性下降。若必须在此温度使用，建议在固溶处理后进行稳定化处理（980℃保温4小时空冷）。

2. 禁止与含硫、含氯介质在高温下直接接触，硫和氯会破坏氧化膜完整性，引发灾难性氧化。在含硫燃气环境中使用时，应保持燃气中氧分压足够高以维持氧化膜再生。

3. 焊接后必须进行焊后热处理（PWHT），推荐方案为1175℃固溶处理15-30分钟后快速冷却，以消除焊接残余应力并恢复组织均匀性。薄板焊接后如无法进行固溶处理，至少应进行去应力退火（760℃保温2小时空冷）。

4. 冷加工硬化倾向明显，当冷变形量超过15%时，中间应安排退火处理（1175℃保温5-10分钟水淬）。禁止在冷加工后直接投入使用而不进行再结晶退火，否则会在高温服役时发生晶间开裂。

5. 表面划伤或磕碰会破坏氧化膜完整性，在高温下成为氧化优先点，可能发展为裂纹源。薄板加工和搬运过程中应使用软质垫层（如橡胶、毛毡），禁止使用铁质工具直接接触表面。

6. 该合金在熔炼和加工过程中应严格控制铝含量（≤0.5%），过高的铝会降低氧化膜粘附性，导致剥落加速。用户在采购时应要求提供铝元素的具体分析值。

## 八、存储与运输指南

**存储环境要求**：

存储温度范围：-10℃至40℃；相对湿度上限：60%。板材应平放于木质或橡胶垫架上，垫架高度不低于100mm，避免直接接触地面。禁止与酸、碱、重金属粉末、氯化物（如食盐）等腐蚀性物质混存。室内存储时需保持通风干燥，避免冷凝水积聚。

**包装规范**：

薄板和带材采用中性防锈纸（VCI气相防锈）+聚乙烯薄膜包裹，内置硅胶干燥剂（每平方米不少于20g），外层用胶合板木箱或钢带加固的编织袋包装。包装箱外标注“防潮”“轻放”“禁止重压”标识。每件包装内附有产品合格证和批次标签。

**运输注意事项**：

运输过程中必须使用密封集装箱或有防雨篷布的货车，禁止露天运输。板材应水平放置，用木楔或橡胶垫固定，防止滑动碰撞。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触板面。严禁踩踏、抛掷或倒置包装件。长途海运时，包装箱内应增加防潮密封层和湿度指示卡。

**明确禁止行为**：

禁止与腐蚀性物质（酸、碱、盐、氯化物）混放；禁止露天存放（即使有临时遮盖）；禁止在包装件上堆放重物；禁止使用铁钩或尖锐工具搬运；禁止在无防护条件下用钢丝绳直接吊装。

## 九、加工操作规范

**切割**：

推荐采用等离子切割（电流80-200A，切割速度500-2000mm/min，使用氩气+氢气混合气体）或激光切割（光纤激光器，功率2-6kW，辅助气体为氮气）。厚度≤3mm时也可采用精密水刀切割（磨料为石榴石砂，压力380-420MPa）。切割后热影响区（HAZ）需用砂轮打磨去除至少0.5mm，打磨后表面粗糙度Ra≤3.2μm。

注意事项：切割前需确认板材表面无油污、铁锈。禁止使用普通氧化铝砂轮片（会导致表面渗铝），应使用碳化硅或氧化锆砂轮片。切割速度不宜过快，避免热输入过大导致边缘氧化。

**焊接**：

推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属推荐使用Haynes188同材质焊丝（如ERNiCoCr-1）或焊接性能更优的Hastelloy X焊丝。焊接参数：TIG焊电流80-160A（直流正接），电压12-18V，焊接速度100-200mm/min；保护气体为高纯氩（纯度≥99.999%），流量8-15L/min；层间温度控制在150℃以下；对于厚度≥3mm的板材，建议预热至100-150℃。

焊后热处理：薄板（≤3mm）可自然冷却后直接使用，但建议进行去应力退火（760℃保温1小时空冷）；厚板（>3mm）或拘束度大的结构必须进行固溶处理（1175℃保温15-30分钟水淬）。

注意事项：焊前必须清除焊接区域两侧各20mm范围内的氧化膜和油污，可用丙酮擦拭。禁止使用含硫或含氯的清洗剂。焊接过程中应保持保护气体持续供应，直至焊缝冷却至300℃以下。禁止在无保护气氛下进行焊接。

**热处理**：

固溶处理：加热温度1175℃±10℃，保温时间按板厚每毫米1.5分钟计算，最少15分钟，随后快速水淬或强制空冷。水淬时水温应≤40℃，工件入水后应快速摆动以确保均匀冷却。

去应力退火：760℃保温1-2小时，空冷。适用于焊接件或冷加工后的消应力。

时效处理（可选）：760℃保温16小时，空冷，用于提高蠕变强度。

注意事项：热处理前必须将工件表面清洗干净，避免油污在高温下碳化渗入基体。加热炉气氛应保持中性或微氧化，避免还原性气氛导致表面脱碳。禁止在含硫气氛中加热（如燃气炉燃烧不完全时）。冷却过程中禁止将热工件置于潮湿地面或金属格架上，应使用干燥的耐火砖或陶瓷垫块。

**详细操作示意图及参数表请向上海墨钜索取说明书。**

## 十、安装与维护建议

**安装要点**：

连接件材质推荐使用同牌号Haynes188或更高级别的钴基合金（如Haynes25），避免使用不锈钢或镍基合金螺栓在高温下因热膨胀系数不同导致松动或应力集中。密封垫片应选用无石棉、无卤素的高温垫片（如柔性石墨+金属缠绕垫片），禁止使用含氯橡胶或聚四氟乙烯（PTFE）垫片，因高温下可能释放腐蚀性气体。安装后应对焊接区域和热影响区进行酸洗钝化处理（使用20%硝酸+5%氢氟酸混合液，温度50-60℃，时间15-30分钟），以恢复氧化膜均匀性。

**日常维护方法**：

清洁周期：根据服役环境，每100-500小时检查一次表面状态，每500-1000小时进行一次彻底清洁。清洗剂应选用中性或弱碱性（pH值7-9）不含氯的专用金属清洗剂，禁止使用盐酸、硫酸或含氯漂白剂。清洁后用去离子水彻底冲洗，并用干燥的压缩空气吹干。对于长期停机的设备，应在表面喷涂防锈油（如WD-40或专用高温防锈剂），但再次启动前必须彻底清除。

**常见故障及解决方法**：

1. **表面点蚀**：表现为局部氧化膜剥落，形成坑状缺陷。原因多为表面沾染了含硫或含氯物质（如手汗、切削液残留）。解决方法：用细砂纸（600目以上）打磨去除点蚀区域，重新进行酸洗钝化处理，并加强清洁规范。

2. **焊缝开裂**：多为热裂纹或应力腐蚀裂纹。原因可能是焊接热输入过大、层间温度过高或焊后未进行热处理。解决方法：用砂轮或铣削去除裂纹，重新焊接并严格控制工艺参数，焊后必须进行固溶处理或去应力退火。

3. **变形或翘曲**：薄板在高温服役后发生永久变形。原因多为设计厚度不足以抵抗热应力或支撑结构不合理。解决方法：检查设计温度是否超出材料适用范围，必要时增加厚度或设置加强筋。已变形部件可通过校平处理（加热至1175℃后加压校平，再水淬）恢复，但需重新进行固溶处理。

## 十一、安全警示与应急处理

**高温操作安全**：

在热处理、焊接或高温试验时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（耐温≥200℃）和阻燃工作服（如Nomex材质）。禁止触碰未冷却至室温的工件，高温工件表面温度可能超过1000℃，接触即造成严重烧伤。现场应配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑救金属火灾（水遇高温金属会瞬间汽化爆炸，泡沫可能导电）。

**切割加工安全**：

等离子切割和激光切割时，操作人员必须佩戴符合遮光号要求的面罩（等离子切割推荐遮光号≥12，激光切割推荐遮光号≥8），并确保切割区域有良好的排烟系统，及时排出金属烟尘和臭氧。切割区域应设置防火隔离帘，防止火花飞溅引燃周边可燃物。操作结束后，切割平台应冷却至室温后方可清理。

**产品损坏或腐蚀后的应急处理**：

1. 若发现Haynes188部件在高温服役中出现氧化膜大面积剥落、鼓泡或贯穿性裂纹，应立即停机隔离，切断燃气或高温介质源。

2. 人员必须穿戴耐酸防化服、防腐蚀手套和护目镜，方可接近泄漏区域。若涉及腐蚀性介质（如含硫燃气），应使用正压式空气呼吸器。

3. 对泄漏的腐蚀性介质，应根据介质性质进行中和（如用碳酸钠溶液中和酸性介质）或吸附（使用蛭石、沙土等惰性材料），收集后装入专用容器。

4. 废弃的Haynes188残片及沾染介质的吸附材料应作为危险废物（HW类，代码HW17表面处理废物或HW49其他废物）处理，委托有资质的危废处置单位回收。禁止随意丢弃或填埋。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体工况（如服役温度、腐蚀介质、应力状态）提供选材建议和工艺优化方案。

## 十三、购买建议

在选购Haynes188钴基合金薄板时，建议从以下维度进行综合评估：

1. **应用场景匹配度**：确认服役温度范围是否在650-1095℃之间，若温度长期超过1100℃，建议考虑更高级别的钴基合金（如Haynes230）或陶瓷基复合材料。若同时存在强腐蚀性介质（如高浓度氯气），需评估是否需要增加涂层保护。

2. **关键性能参数**：重点核对PREN值（点蚀当量，计算式为Cr%+3.3Mo%+16N%，Haynes188典型PREN值约35），高温持久强度（982℃/100小时数值），以及氧化增重率。对于航空发动机应用，需额外关注热疲劳寿命数据。

3. **认证要求**：航空领域需提供AMS 5601认证；地面燃气轮机常要求ISO 9001及ASME材料认证；海洋工程或化工领域可能需要NACE MR0175（抗硫化物应力腐蚀）认证。请明确告知您的行业标准，上海墨钜可提供相应认证文件。

4. **备品备件比例**：建议首次采购时多订购10-15%的备品，用于加工损耗或后续更换。对于关键部件（如燃烧室衬里），建议备有至少一套完整备件。

5. **质量验证**：强烈建议核对上海墨钜原厂质保书，并委托第三方检测机构（如SGS、BV）进行化学成分、力学性能和金相组织的复验。常规检测项目（化学分析+拉伸+硬度）费用通常由上海墨钜承担。

## 十四、价格标准

Haynes188钴基合金薄板的价格受牌号、规格尺寸、采购数量及附加技术要求影响较大，以下为参考区间（以人民币计）：

- 薄板（厚度0.5-3mm，宽度≤1250mm）：参考价格1500-2800元/公斤。厚度越薄、宽度越窄，单位成本越高。

- 中厚板（厚度4-20mm）：参考价格1200-2200元/公斤。

- 带材（厚度0.1-0.5mm）：参考价格2000-3500元/公斤。

- 圆棒及锻件：按具体尺寸和加工复杂度定价，通常上浮20-40%。

**批量折扣政策**：单次采购量≥500公斤可享5%折扣；≥2吨可享8%折扣；≥5吨可享12%折扣。长期合作客户或年度框架协议可另议。

**小批量试样加价**：单次采购量<50公斤，价格上浮15-20%，以覆盖小批次生产的工艺调整成本。

**附加费用**：如需双认证（如AMS+ASME）、第三方检测（SGS/BV）、定制热处理（如特殊时效制度）或特殊包装（如出口海运真空包装），费用另计。

**具体报价请直接联系曾先生获取精确订单报价。**

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏离、内部裂纹、非金属夹杂物超标）导致部件在正常使用条件下失效的，上海墨钜承诺免费更换或全额退款。不包含因设计不当、超温使用、腐蚀介质不匹配或加工失误导致的失效。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有文件加盖公司质检章和可追溯条形码。

**技术支持**：接到技术咨询后24小时内提供远程指导（电话、视频或邮件）。如需现场服务，承诺在48小时内派遣工程师抵达客户现场，协助解决加工或使用中的技术问题。首次技术服务免费，后续按差旅成本收取。

**检测服务**：可安排SGS、BV、TUV等国际第三方检测机构进行性能复验。常规检测项目（化学成分、室温拉伸、硬度、金相）费用由上海墨钜承担。非常规项目（如高温持久、蠕变、腐蚀试验）按实际成本收取。

**备品保障**：对于已停产或改型的牌号，自最后一批次生产之日起五年内，仍可提供同质替代材料或定制加工服务，确保客户设备维护需求得到满足。

**售后响应**：接到质量问题投诉后2小时内回复，48小时内出具初步处理方案。如需退换货，在确认问题原因后7个工作日内完成流程。
