GH4698高强镍基合金压气机盘锻件高韧性吗？

# GH4698高强镍基合金压气机盘锻件高韧性技术解析

## 一、产品概述与适用范围

GH4698高强镍基合金属于镍基高温合金大类，典型牌号为GH4698（国内牌号，对应国外类似牌号如Waspaloy或Inconel 718的改进型）。该合金专为航空发动机压气机盘、涡轮盘等高温高应力旋转部件设计，兼具高强度与高韧性，使用温度范围覆盖-196℃至750℃，在650℃至750℃区间仍能保持优异的抗蠕变与抗疲劳性能。核心优势包括：其一，在高温下具有极高的抗拉强度与屈服强度，室温抗拉强度可达1300MPa以上；其二，断裂韧性优异，能够有效抵抗裂纹扩展，避免脆性断裂；其三，组织稳定性好，长期服役后析出相粗化速率低；其四，抗热疲劳与低周疲劳性能突出，适用于频繁启停工况；其五，良好的抗氧化与抗燃气腐蚀能力，适用于航空发动机高温环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心装备，可实现对合金纯净度与组织均匀性的精确控制。公司严格执行ASTM、AMS、GB/T等国内外标准，全流程工艺可追溯，从原材料入厂到成品出厂均建立完整的质量档案。每批产品均附带原厂质保书，确保化学成分、力学性能、无损检测等指标符合客户要求。

## 三、核心功能

GH4698高强镍基合金压气机盘锻件的核心功能包括以下四项：

第一，耐高温强度功能。在650℃条件下，该合金的抗拉强度仍可保持在1000MPa以上，屈服强度不低于850MPa，远高于普通奥氏体不锈钢或铁基高温合金。这一性能来源于γ'相（Ni3(Al,Ti)型析出相）的弥散强化作用，其体积分数可达40%以上。

第二，高韧性抗断裂功能。该合金的室温断裂韧性KIC值典型在80MPa·m1/2以上，在650℃仍能保持60MPa·m1/2以上，远优于同类高强度合金。这意味着在压气机盘服役过程中，即使存在微小裂纹，也能有效抑制其扩展，避免突发性断裂事故。

第三，抗疲劳与抗蠕变功能。在600℃、500MPa条件下，持久寿命可超过1000小时，延伸率不低于5%。同时，其低周疲劳寿命在应变幅0.5%条件下可达10万次以上，适用于航空发动机频繁加减速的工况。

第四，抗氧化与抗腐蚀功能。在750℃空气中氧化100小时后的增重率低于0.1mg/cm²，且表面形成致密的Cr2O3与Al2O3复合氧化膜，有效阻止进一步氧化。同时，对航空煤油燃烧产生的含硫、含氯燃气具有良好抗性。

## 四、技术特点

GH4698合金的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量保证等多个方面。

在合金设计思路上，GH4698以镍为基体，通过加入约18%的铬（Cr）提供抗氧化与耐腐蚀能力，加入约5%的钼（Mo）与约3%的钨（W）进行固溶强化，同时加入约2.5%的铝（Al）与约2.5%的钛（Ti）形成γ'强化相。碳（C）含量控制在0.03%至0.08%之间，形成少量碳化物以细化晶界。硼（B）与锆（Zr）的微量添加则进一步强化晶界，提高持久塑性。

在冶炼工艺方面，采用真空感应熔炼（VIM）加真空自耗重熔（VAR）的双联工艺，或VIM加电渣重熔（ESR）的工艺路线。VIM阶段实现合金成分的精确控制与气体杂质（氧、氮、氢）的初步脱除，VAR或ESR阶段进一步降低夹杂物含量，改善铸锭的宏观与微观组织均匀性。对于要求更高的航空发动机盘件，还可采用三联工艺（VIM+ESR+VAR）。

在热处理制度上，GH4698采用固溶加时效处理。固溶温度通常为980℃至1020℃，保温1至2小时后油冷或水冷，使γ'相完全溶解并形成过饱和固溶体。随后进行时效处理，第一级时效温度为760℃至790℃，保温8至12小时，空冷，析出细小均匀的γ'相；第二级时效温度为700℃至730℃，保温16至24小时，空冷，进一步优化γ'相的尺寸分布与体积分数。对于压气机盘锻件，有时还会在固溶后增加一次稳定化处理，即在850℃至900℃保温4至6小时，以消除残余应力并稳定组织。

在显微组织控制方面，GH4698的晶粒度通常控制在ASTM 6至8级之间，γ'相的尺寸在0.1至0.5微米之间，呈球形或立方体形弥散分布。δ相（Ni3Nb型）的含量需严格控制，通常低于2%，以避免对韧性的不利影响。通过调整热处理参数，可实现对γ'相尺寸与分布的控制，从而平衡强度与韧性。

在无损检测及质量保证方面，所有压气机盘锻件均需进行100%超声波探伤（UT），检测标准按AMS 2150或GB/T 4162执行，要求无大于0.5毫米的当量缺陷。同时进行液体渗透检测（PT）检查表面开口缺陷，以及涡流探伤（ET）检测近表面缺陷。化学成分采用光谱分析或湿化学法验证，力学性能通过拉伸、冲击、持久等试验确认。每件产品均建立完整的批次追溯档案。

## 五、应用领域

GH4698高强镍基合金压气机盘锻件主要应用于以下领域：

航空发动机领域：用于制造压气机盘、涡轮盘、鼓筒、密封环等关键旋转部件，承受高温、高应力及复杂循环载荷。

燃气轮机领域：用于地面或舰船燃气轮机的压气机盘与涡轮盘，要求长期连续运行下的组织稳定性与抗蠕变能力。

火箭发动机领域：用于涡轮泵转子、叶轮等部件，要求极高的强度与抗热冲击性能。

核工业领域：用于核反应堆冷却泵的叶轮与密封件，要求耐高温、抗辐射及长期服役稳定性。

石油化工领域：用于高温高压反应器内件、阀门密封件等，要求抗硫化氢腐蚀与高温强度。

模具工业领域：用于热作模具（如压铸模、热挤压模）的镶块与芯棒，要求高红硬性与抗热疲劳性能。

## 六、产品详细参数

化学成分（重量百分比，典型值，以实际产品质保书为准）：

碳（C）：0.03-0.08%；铬（Cr）：17.0-19.0%；钼（Mo）：4.5-5.5%；钨（W）：2.5-3.5%；铝（Al）：2.0-3.0%；钛（Ti）：2.0-3.0%；铁（Fe）：≤2.0%；硼（B）：0.003-0.008%；锆（Zr）：0.02-0.08%；镍（Ni）：余量。杂质元素：硅（Si）≤0.15%；锰（Mn）≤0.15%；磷（P）≤0.010%；硫（S）≤0.007%；氧（O）≤0.0015%；氮（N）≤0.002%。

力学性能（室温典型值，以实际产品质保书为准）：

抗拉强度：≥1300MPa；屈服强度（0.2%偏移）：≥950MPa；延伸率：≥12%；断面收缩率：≥15%；硬度：HRC 38-44；冲击功（夏比V型缺口）：≥30焦耳。

高温性能（650℃典型值）：抗拉强度：≥1050MPa；屈服强度：≥850MPa；延伸率：≥10%；持久强度（650℃/500MPa）：≥100小时。

物理性能（典型值，以实际产品质保书为准）：

密度：8.2克/立方厘米；熔点：1320℃-1380℃；热导率（20℃）：11.5瓦/米·开；热导率（500℃）：18.5瓦/米·开；电阻率（20℃）：1.25微欧·米；线膨胀系数（20-600℃）：13.8×10^-6/开；弹性模量（20℃）：205吉帕；弹性模量（650℃）：165吉帕。

耐腐蚀与高温性能指标（典型值，以实际产品质保书为准）：

临界点蚀温度（CPT）：在3.5%氯化钠溶液中，大于60℃；高温氧化增重率（750℃/100小时）：≤0.1毫克/平方厘米；高温持久强度（600℃/500MPa）：≥1000小时；低周疲劳寿命（600℃/应变幅0.5%）：≥10万次。

产品规格范围：

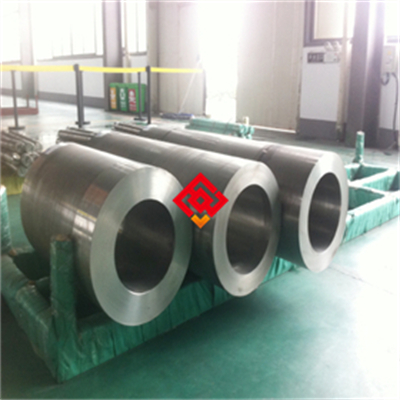

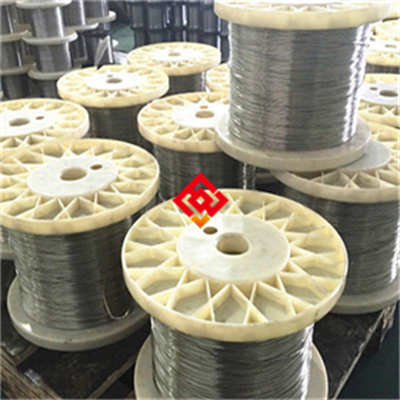

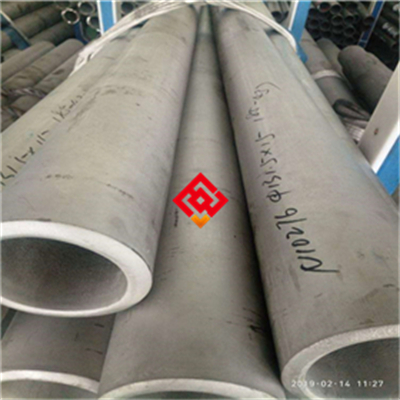

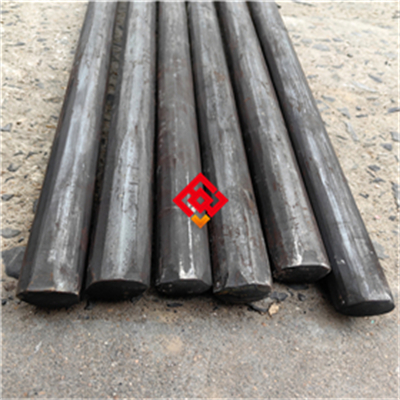

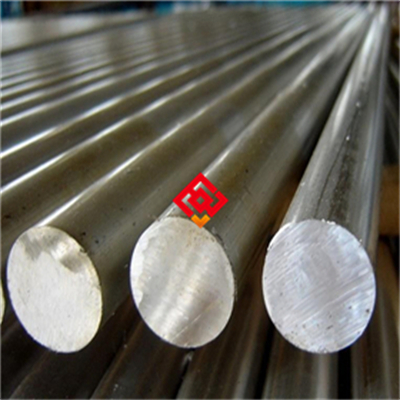

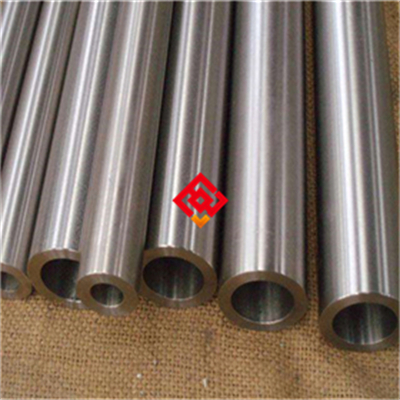

锻件：压气机盘锻件，外径200-1200毫米，厚度20-200毫米，可按图纸定制；棒材：直径20-300毫米；板材：厚度2-50毫米，宽度≤1000毫米；管材：外径10-200毫米，壁厚1-20毫米；丝材：直径0.5-5毫米。

交货状态：

锻件以固溶加时效状态交货，表面经车削或磨光处理，粗糙度Ra≤1.6微米；棒材以固溶加时效状态交货，表面经磨光或黑皮状态可选；板材以固溶或固溶加时效状态交货，表面经酸洗或喷砂处理；管材以固溶加时效状态交货，表面经酸洗或抛光处理。所有产品均经100%超声波探伤，并提供探伤报告。

批次溯源码解读：

编码规则示例：MJ-GH4698-202503-A0123-HT05-DN800。其中，MJ为上海墨钜品牌代码；GH4698为牌号；202503为生产年月（2025年3月）；A0123为炉号（代表VIM+VAR双联工艺的第0123炉次）；HT05为热处理批号（代表第五批热处理工艺参数包）；DN800为规格代码（代表外径800毫米的盘锻件）。客户可通过此编码向上海墨钜索取完整的原厂质保书，质保书中包含化学成分、力学性能、探伤报告、尺寸检验报告及热处理曲线图。

## 七、注意事项

第一，避免长期服役于750℃以上温度区间。超过750℃后，γ'相会快速粗化并部分回溶，导致强度与韧性显著下降。若需在更高温度下使用，建议选用含更高铝、钛含量的合金（如GH4738或Inconel 718）。

第二，禁止接触含硫、含氯或含卤素的高温腐蚀介质。在高温下，硫、氯等元素会破坏合金表面的氧化膜，导致严重的晶间腐蚀或应力腐蚀开裂。特别是在航空发动机燃油燃烧后的燃气环境中，需严格控制燃油中的硫含量。

第三，焊接后必须进行焊后热处理。GH4698属于沉淀强化型合金，焊接热影响区会因γ'相溶解而产生软化区，同时焊接残余应力可能引发冷裂纹。焊后需在760℃至790℃进行去应力退火，保温2至4小时后空冷，以恢复强度并消除应力。

第四，加工硬化倾向显著，冷加工后需中间退火。该合金在冷变形（如冷轧、冷拉）过程中加工硬化率较高，当变形量超过15%时，需在980℃至1020℃进行中间退火，保温0.5至1小时后水冷，以恢复塑性。禁止在未经退火的情况下进行大变形量冷加工。

第五，表面划伤与磕碰需严格避免。GH4698盘锻件对表面缺陷敏感，任何深度超过0.1毫米的划伤或磕碰都可能成为疲劳裂纹源。在运输、存放与加工过程中，必须使用软质垫材（如橡胶垫、毛毡）保护表面，禁止使用铁质工具直接接触。

第六，热处理过程需严格控制冷却速率。固溶处理后若冷却速率不足（如空冷），会导致γ'相在冷却过程中提前析出，降低时效后的强化效果。因此，对于大截面锻件，建议采用油冷或水冷，并保证冷却均匀性。

## 八、存储与运输指南

存储环境要求：产品应存放于干燥、通风的室内仓库，温度范围控制在5℃至40℃，相对湿度上限为60%。地面需铺设木质垫板或橡胶垫，距地面高度不小于200毫米，避免直接接触水泥地面。禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）等腐蚀性物质混存，尤其要避免与含氯化合物（如氯化钠、盐酸）接触。

包装规范：小尺寸棒材与管材采用防锈纸包裹后，装入塑料薄膜袋并加入干燥剂（硅胶包），外层使用编织袋或纸箱；大尺寸盘锻件与板材采用防锈油喷涂后，用聚乙烯薄膜密封，外覆防水毡布，再装入木箱。木箱内壁需衬有软质泡沫或毛毡，防止磕碰。每件产品均附有标签，注明牌号、规格、批号、重量及生产日期。

运输注意事项：运输过程中，产品需用绑带或绳索固定于车厢内，防止滑动与碰撞。车厢顶部需加盖防雨篷布，严禁暴晒或雨淋。吊装时，使用宽度不小于50毫米的尼龙吊带或专用吊具，禁止使用钢丝绳直接接触产品表面。对于大型盘锻件，需设计专用吊装框架，确保吊装过程中的受力均匀。

明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放（即使有篷布覆盖也不允许）；禁止踩踏、抛掷或滚动产品；禁止使用铁锤或其他硬物直接敲击产品表面；禁止在未清洁的情况下进行焊接或热处理操作。

## 九、加工操作规范

切割操作规范：

推荐采用带锯切割、激光切割或水刀切割。带锯切割时，锯条线速度控制在15-25米/分钟，进给速度0.5-1.5毫米/秒，使用专用冷却液（不含硫或氯）。激光切割时，推荐光纤激光器，功率3000-6000瓦，切割速度1-3米/分钟，辅助气体为氮气或氩气（纯度≥99.99%）。水刀切割时，使用石榴砂磨料，水压300-400兆帕。切割后，端面需用细砂轮或锉刀打磨，去除毛刺与热影响区（热影响区厚度应控制在0.5毫米以内）。注意事项：禁止使用普通砂轮片切割，因其含铁质杂质可能嵌入合金表面，导致腐蚀或疲劳裂纹；切割后需及时清理表面冷却液残留，避免锈蚀。

焊接操作规范（如适用）：

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG），不推荐手工电弧焊（因其热输入大、保护效果差）。填充金属选用同材质焊丝（如GH4698专用焊丝）或更高性能的焊丝（如Inconel 625焊丝）。焊接电流：TIG焊时直流正接，电流80-200安培；MIG焊时电流150-300安培。焊接电压：TIG焊10-15伏，MIG焊20-30伏。焊接速度：80-150毫米/分钟。层间温度控制在100℃至150℃之间，避免过热。保护气体为高纯氩气（纯度≥99.999%），流量10-20升/分钟。焊后必须进行去应力退火：760℃至790℃保温2至4小时，空冷。注意事项：焊接前需将焊接区域清理干净，去除油污、氧化皮及水分；禁止在风速大于2米/秒的环境下施焊；焊接过程中需持续通入保护气体，直至焊缝冷却至100℃以下。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作规范：

固溶处理：温度980℃至1020℃，保温时间按截面厚度计算（每25毫米保温1小时），保温后油冷或水冷。注意事项：固溶温度不得超过1020℃，否则会导致晶粒粗化；冷却需迅速均匀，避免局部冷却滞后。时效处理：第一级时效760℃至790℃保温8至12小时，空冷；第二级时效700℃至730℃保温16至24小时，空冷。注意事项：时效温度需精确控制，偏差不超过±5℃；升温速率不宜过快，建议控制在5-10℃/分钟；禁止在时效过程中打开炉门，以免温度波动。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质应选用同级别或更高性能的镍基合金（如GH4169或Inconel 718），避免使用碳钢或不锈钢连接件，以防电化学腐蚀。密封垫片应选用不含卤素的石墨垫片或金属缠绕垫片，禁止使用含氯或含氟的聚四氟乙烯垫片。安装前，需对配合面进行清洁，去除油污与颗粒杂质。安装后，建议进行酸洗钝化处理：使用20%硝酸加2%氢氟酸溶液在50℃至60℃下浸泡15至30分钟，然后用去离子水冲洗干净并干燥，以恢复表面氧化膜的完整性。

日常维护方法：清洁周期建议为每3至6个月一次，根据服役环境调整。清洗剂应选用中性或微碱性清洁剂（pH值6-8），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洁后需用去离子水冲洗并彻底干燥。对于暴露在高温环境下的部件，可在表面涂覆耐高温防氧化涂料（如硅基涂料），以延长使用寿命。

常见故障及解决方法：

故障现象一：表面点蚀。可能原因：接触含氯介质或清洁剂残留。解决方法：立即停机，用去离子水冲洗表面，并进行酸洗钝化处理；若点蚀深度超过0.2毫米，需进行补焊或更换部件。

故障现象二：焊缝开裂。可能原因：焊后未进行去应力退火，或焊接参数不当导致热影响区软化。解决方法：停机后对焊缝进行着色渗透检测，确定裂纹范围；若裂纹长度小于5毫米，可进行补焊后重新热处理；若裂纹较长，需切除焊缝区域后重新焊接并热处理。

故障现象三：变形。可能原因：服役温度超出设计范围，或冷却不均匀导致热应力。解决方法：检查服役温度是否超过750℃；若变形量小于0.5%，可通过再次固溶加时效处理进行校形；若变形量较大，需更换新件。

## 十一、安全警示与应急处理

高温操作安全：进行固溶或时效处理时，操作人员必须佩戴耐高温手套（耐温≥400℃）、防护面罩及阻燃服。禁止在未冷却至室温前触碰工件，工件表面温度在300℃以上时极易造成严重烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水会引发剧烈蒸汽爆炸。

切割加工安全：进行激光或等离子切割时，操作人员必须佩戴遮光号≥5的防护面罩（激光切割需≥8号），防止强光灼伤眼睛。现场需配备排烟系统，及时抽除切割产生的金属粉尘与有害气体（如六价铬、臭氧等）。切割区域需设置火花隔离帘，防止火花引燃周围可燃物。

产品损坏或腐蚀后的应急处理：若发现产品表面出现严重腐蚀、裂纹或断裂，应立即停机隔离，切断介质源（如燃油、燃气等）。操作人员需佩戴防腐蚀手套、防护眼镜及防护服，避免直接接触腐蚀产物。泄漏的腐蚀介质需用砂土或专用吸附材料中和收集，严禁直接排入下水道。废弃的腐蚀产物与损坏部件应分类收集，按危险废物（HW类，如HW17表面处理废物、HW49其他废物）处置，交由有资质的危废处理单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可安排技术工程师进行远程或现场指导。

## 十三、购买建议

在选购GH4698高强镍基合金压气机盘锻件时，建议重点关注以下方面：

第一，应用场景匹配度。确认使用温度是否在-196℃至750℃范围内，若超过750℃需考虑更高等级的合金（如GH4738或Inconel 718）。同时，确认受力工况是否包含高频振动或冲击载荷，以便评估对韧性指标的要求。

第二，关键性能参数。重点关注抗拉强度、屈服强度、延伸率及断裂韧性。对于航空发动机盘件，建议要求室温抗拉强度≥1300MPa、断裂韧性KIC≥80MPa·m1/2；对于燃气轮机盘件，可适当降低强度要求，但需保证高温持久寿命。此外，PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N）虽非该合金主要指标，但可作为耐腐蚀性的参考，GH4698的PREN值约为34。

第三，认证要求。根据应用行业，确认是否需要船级社认证（如DNV、ABS、Lloyd's）、NACE MR0175认证（抗硫化氢应力腐蚀）或ISO 9001质量管理体系认证。上海墨钜可提供相应认证文件。

第四，备品备件比例。建议首次采购时，按实际需求量的10%至15%增加备品，以应对加工损耗或突发更换需求。对于关键部件，建议储备至少一套完整备件。

建议用户在收到产品后，仔细核对上海墨钜原厂质保书中的各项数据，必要时可委托第三方检测机构（如SGS、BV）进行复检，以验证力学性能、化学成分及无损检测结果。上海墨钜可协助安排检测，常规项目费用由我方承担。

## 十四、价格标准

GH4698高强镍基合金压气机盘锻件的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。以下为参考价格区间（以人民币计价）：

盘锻件（外径≤600毫米）：800-1200元/公斤；盘锻件（外径600-1200毫米）：1000-1500元/公斤；棒材（直径20-100毫米）：600-900元/公斤；板材（厚度2-20毫米）：700-1100元/公斤；管材：800-1200元/公斤；丝材：900-1300元/公斤。

批量折扣政策：单次采购量≥5吨，可享受5%至12%的折扣（具体折扣比例按牌号与规格协商）；单次采购量≥10吨，折扣可提升至10%至18%。小批量试样（单次采购量≤50公斤）需加价15%至20%，以覆盖工艺调整与检测成本。

附加技术要求费用：如需双认证（如船级社认证+NACE认证），加价5%至10%；如需第三方检测（如SGS或BV），加价3%至5%；如需定制热处理（如特殊时效制度），加价2%至5%。

具体报价请联系曾先生获取精确订单报价：业务电话021-67898711，私人电话13472787990。报价有效期为15个工作日，以当日市场镍价与铬价为基础。

## 十五、服务与保障

质保期：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏差、夹杂物超标、热处理不当等）导致产品失效的，上海墨钜承诺免费更换或全额退款。因用户使用不当（如超温、接触腐蚀介质、加工操作失误等）导致的失效，不在质保范围内，但可提供有偿修复或技术支持。

技术资料：随货提供中英文质保书，内容包括：化学成分分析报告、力学性能试验报告（拉伸、冲击、硬度）、无损检测报告（超声波探伤、液体渗透检测）、尺寸检验报告及热处理工艺记录。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：上海墨钜提供7×24小时远程技术指导，通过电话、邮件或视频会议解答客户问题。如需现场服务，工程师承诺在48小时内抵达客户现场（国内范围），提供焊接指导、热处理优化或故障分析服务。

检测服务：可安排SGS、BV等第三方检测机构进行复检，常规项目（如化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。如客户要求增加非常规检测项目（如高温持久、断裂韧性、疲劳试验等），费用由双方协商分担。

备品保障：对于已停产的产品型号，上海墨钜承诺在停产后五年内仍可提供同材质替代产品或定制加工服务，确保客户生产不中断。

售后响应：对于质量问题反馈，上海墨钜承诺2小时内回复客户，48小时内给出初步解决方案。对于紧急问题，可启动绿色通道，优先处理。
