# GH4586镍基高温合金抗热腐蚀涡轮盘锻件产品介绍

## 一、产品概述与适用范围

GH4586是一种镍基沉淀硬化型高温合金，属于我国自主研发的高性能涡轮盘用材料。该合金通过独特的成分设计与热处理工艺，在650℃至850℃温度区间内兼具优异的高温强度与抗热腐蚀性能，特别适用于航空发动机、燃气轮机等热端部件的制造。GH4586涡轮盘锻件的主要核心优势包括：其一，在750℃条件下抗拉强度可维持在980MPa以上，满足高应力工况需求；其二，抗热腐蚀性能显著优于同类镍基合金，在含硫、钒、钠等腐蚀介质环境中表现出优异的稳定性；其三，组织稳定性好，长期服役过程中析出相粗化速率低，性能衰减缓慢；其四，热加工塑性优良，可锻造成形复杂结构的涡轮盘；其五，焊接修复性能良好，便于部件维护。该产品主要适用于工作温度在600℃至850℃之间、承受高应力且面临燃气腐蚀环境的涡轮盘、导向叶片、封严环等关键部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有从真空感应熔炼（VIM）到电渣重熔（ESR）及真空自耗重熔（VAR）的全流程特种冶炼能力，配备万吨级锻造压力机、精密热处理炉及先进的无损检测设备。公司严格执行ASTM、AMS及GB/T标准，所有产品均实现从炉号到最终尺寸的全流程可追溯管理，确保每一件涡轮盘锻件均具备稳定的化学成分、均匀的显微组织及可靠的力学性能。

## 三、核心功能

GH4586涡轮盘锻件具备以下核心功能：

1. **耐高温氧化与腐蚀**：该合金在800℃空气介质中经100小时连续氧化后，氧化增重率低于0.15mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧及腐蚀性元素的向内扩散。在含0.001%NaCl+0.001%SO₂的模拟燃气环境中，腐蚀速率仅为普通镍基合金的1/3。

2. **高温高强韧性**：室温抗拉强度≥1180MPa，屈服强度≥850MPa；在750℃高温下抗拉强度仍保持≥980MPa，屈服强度≥750MPa，延伸率≥12%，兼具高强度与良好塑性，可承受涡轮盘高速旋转产生的巨大离心应力。

3. **抗疲劳性能**：在750℃、应力比R=0.1条件下，高周疲劳极限（10⁷周次）可达350MPa，低周疲劳寿命（Δε=0.8%）超过5000周次，满足航空发动机频繁起降的疲劳载荷要求。

4. **良好的冷热加工性**：该合金在1100℃至1180℃温度区间内具有优异的锻造塑性，可锻造成形复杂截面形状的涡轮盘；固溶处理后硬度适中，便于机械加工，且加工硬化倾向可控。

5. **组织稳定性**：经长期时效（750℃×1000h）后，主要强化相γ′的尺寸粗化速率低于0.5nm/h，晶界碳化物M₂₃C₆分布均匀，未发现有害TCP相（拓扑密排相）析出，确保部件在服役周期内性能稳定。

## 四、技术特点

### 合金设计思路

GH4586采用Ni-Cr-Co-W-Al-Ti-Nb多组元合金化体系。其中，Cr元素（18.0-21.0%）主要赋予合金优异的抗热腐蚀及抗氧化能力；Co（10.0-13.0%）提高基体固溶强度并降低层错能，改善高温蠕变性能；W（3.0-4.5%）通过固溶强化提高高温强度；Al（1.5-2.5%）与Ti（2.0-3.0%）及Nb（0.5-1.5%）共同形成γ′相（Ni₃(Al,Ti,Nb)），提供主要的沉淀强化效果；微量B（0.005-0.015%）、Zr（0.02-0.08%）及Ce（0.01-0.05%）用于净化晶界、改善晶界结合力及抗氧化性。

### 冶炼工艺

采用“真空感应熔炼（VIM）+电渣重熔（ESR）+真空自耗重熔（VAR）”三联冶炼工艺。VIM阶段完成合金化及脱氧除气，ESR环节去除夹杂物并改善铸锭凝固组织，VAR进一步降低气体含量（O≤20ppm，N≤30ppm，H≤2ppm）并细化晶粒，最终获得高纯净度、低偏析的优质锭坯。

### 热处理制度

固溶处理：1180℃±10℃，保温2小时，油淬或快冷；随后进行两级时效：第一级时效850℃±5℃，保温4小时，空冷；第二级时效760℃±5℃，保温16小时，空冷。该制度可析出体积分数约45%的γ′相，同时控制晶界碳化物呈链状分布，优化综合力学性能。

### 显微组织控制

经标准热处理后，晶粒度控制在ASTM 4-6级，γ′相呈球形或立方体形，尺寸为0.3-0.5μm，均匀分布于基体；晶界处M₂₃C₆碳化物呈不连续链状分布，避免连续膜状碳化物引起的脆性。δ相（Ni₃Nb）含量控制在2%以下，防止其消耗强化元素并降低韧性。

### 无损检测及质量保证

所有涡轮盘锻件均逐件进行超声波探伤（UT，按ASTM E2375标准，灵敏度≤φ0.8mm平底孔当量），表面进行液体渗透检测（PT，按ASTM E1417标准），关键区域增加涡流探伤（ET）。化学成分采用直读光谱及ICP-AES分析，力学性能每批次抽取试棒进行室温及高温拉伸、硬度、冲击及持久试验。每件锻件均附有可追溯的炉号、热处理批号及检测报告。

## 五、应用领域

1. **航空发动机**：用于涡扇发动机高压涡轮盘、低压涡轮盘及涡轮封严盘，工作温度700-850℃，承受高转速离心应力及热应力。

2. **工业燃气轮机**：用于发电用燃气轮机涡轮盘、导向叶片环，在含硫燃气环境下长期服役，要求优异的抗热腐蚀性能。

3. **舰船动力系统**：用于船用燃气轮机涡轮转子，需适应海洋盐雾及高温燃气复合腐蚀环境。

4. **石油化工**：用于高温高压离心压缩机叶轮、涡轮膨胀机转子，工作温度600-750℃，介质含硫化氢及氯化物。

5. **航空航天试验装置**：用于高超音速风洞加热器部件、火箭发动机涡轮泵转子，承受短时超高温及高应力冲击。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

Ni：余量；Cr：18.0-21.0；Co：10.0-13.0；W：3.0-4.5；Al：1.5-2.5；Ti：2.0-3.0；Nb：0.5-1.5；Fe：≤2.0；C：0.03-0.08；B：0.005-0.015；Zr：0.02-0.08；Ce：0.01-0.05；Mn：≤0.50；Si：≤0.30；P：≤0.010；S：≤0.008；Cu：≤0.10。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度：≥1180MPa；屈服强度（Rp0.2）：≥850MPa；延伸率：≥18%；断面收缩率：≥25%；布氏硬度：340-400HBW。

**高温力学性能（750℃，典型值）**：

抗拉强度：≥980MPa；屈服强度（Rp0.2）：≥750MPa；延伸率：≥12%；断面收缩率：≥18%；持久强度（750℃/350MPa）：≥100h。

**物理性能（典型值）**：

密度：8.35g/cm³；熔点：1330-1390℃；热导率：11.5W/(m·K)（室温）、18.2W/(m·K)（800℃）；电阻率：1.28μΩ·m（室温）；线膨胀系数：12.8×10⁻⁶/℃（20-100℃）、15.6×10⁻⁶/℃（20-800℃）；弹性模量：210GPa（室温）、170GPa（800℃）。

**耐腐蚀/高温性能**：

高温氧化增重率（800℃×100h）：≤0.15mg/cm²；临界点蚀温度（CPT，6%FeCl₃溶液）：≥60℃；缝隙腐蚀温度（CCT）：≥50℃；抗热腐蚀性能（模拟燃气，750℃×500h）：腐蚀深度≤0.05mm；高温持久强度（750℃/350MPa）：≥100h。

**产品规格范围**：

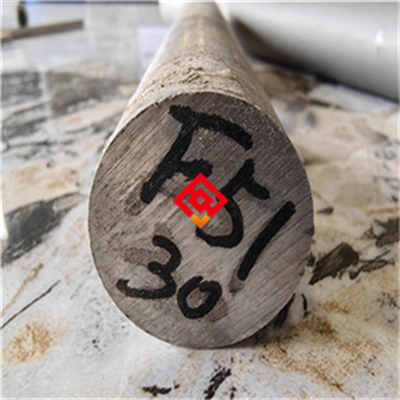

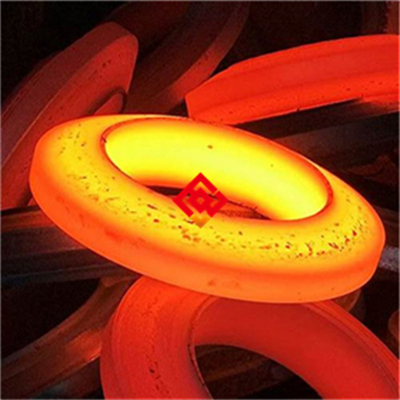

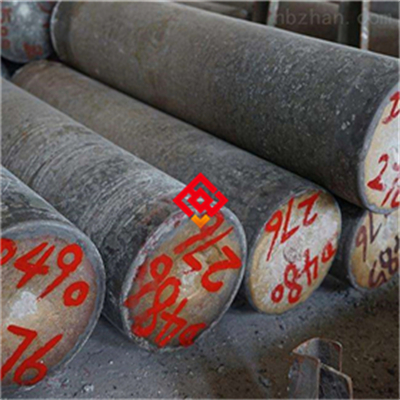

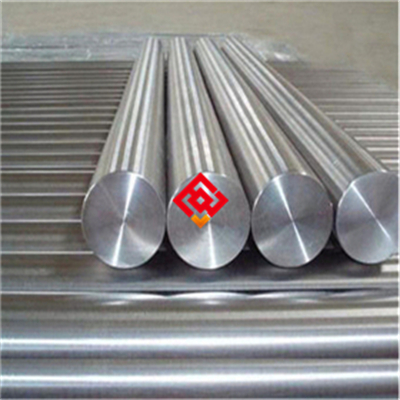

锻件：涡轮盘锻件最大外径≤1200mm，厚度30-200mm，单件重量≤1500kg；也可提供圆棒（直径50-350mm）、环形锻件（外径200-800mm）及定制异形锻件。

**交货状态**：

固溶+双级时效（标准热处理态），表面经车削加工或磨光处理，粗糙度Ra≤3.2μm。也可根据客户需求提供固溶态（未时效）或退火态。

**批次溯源码解读**：

编码规则示例：MJ-GH4586-202503-A0123-HT05-SP01

- MJ：上海墨钜品牌代码

- GH4586：材料牌号

- 202503：生产年月（2025年3月）

- A0123：熔炼炉号（含VIM/ESR/VAR信息）

- HT05：热处理批号（对应具体炉次及工艺参数）

- SP01：规格代码（对应尺寸及锻件图号）

客户可通过编码向上海墨钜索取原厂质保书，包含完整化学成分、力学性能、无损检测及尺寸检验数据。

## 七、注意事项

1. **热处理敏感区间**：GH4586在700-850℃长期服役时，应避免在750℃±20℃区间内长时间停留，因该温度下γ′相粗化速率最快，可能导致强度下降。建议定期评估组织状态。

2. **禁止接触介质**：该合金在高温下应避免与含硫（H₂S、SO₂）、钒（V₂O₅）及钠（NaCl、Na₂SO₄）的介质直接接触，否则会加速热腐蚀。若无法避免，需采用防护涂层。

3. **焊接后热处理要求**：若对涡轮盘进行焊接修复，焊后必须进行去应力退火（850℃×2h+空冷），否则焊缝热影响区易产生应力腐蚀裂纹。

4. **加工硬化倾向**：该合金冷加工硬化率较高（加工硬化指数n≈0.45），冷变形量超过15%时需进行中间退火（750℃×1h），否则后续加工易产生开裂。

5. **表面划伤风险**：涡轮盘表面任何深度超过0.1mm的划伤、压痕或刻痕均可能成为疲劳裂纹源，在高速旋转工况下引发断裂。因此加工及搬运过程中必须使用软质夹具及衬垫，禁止硬质工具直接接触成品表面。

6. **锻造温度控制**：锻造加热温度不得超过1200℃，否则晶粒急剧粗化（晶粒度粗于ASTM 2级），导致力学性能下降。终锻温度不得低于950℃，避免产生锻造裂纹。

## 八、存储与运输指南

**存储环境要求**：

- 温度范围：5-35℃

- 相对湿度上限：60%

- 地面垫材：使用木质或橡胶垫块，高度≥100mm，确保通风良好

- 禁止混存物质：酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）、含硫化合物及氯离子源

**包装规范**：

每件锻件先用中性防锈纸包裹，再套入聚乙烯薄膜袋，内置干燥剂（硅胶，每立方米≥2kg），封口后装入加强型木箱或钢带加固的编织袋。包装箱外壁标注“防潮”“勿压”“向上”等标识。对于出口产品，增加真空包装及气相防锈剂（VCI）。

**运输注意事项**：

- 固定方式：使用尼龙绑带或钢带（接触面加橡胶垫）将锻件牢固固定在运输托架上，防止运输中位移碰撞

- 防雨防暴晒：车厢必须加盖防雨篷布，禁止阳光直射

- 吊装要求：使用尼龙吊带或软质钢丝绳（外包橡胶管），禁止裸钢丝绳直接接触锻件表面，吊点应设置在锻件加强筋或工艺凸台上，避免局部受力变形

- 禁止行为：禁止与腐蚀性物质同车运输，禁止露天堆放，禁止踩踏、抛掷或滚动锻件

## 九、加工操作规范

**切割**

推荐方法：带锯（使用双金属带锯条，齿距4-6TPI，线速度15-25m/min）或砂轮切割（使用氧化铝或碳化硅树脂砂轮，禁止使用普通砂轮片，因其含铁杂质可能嵌入表面）。切割后切口需用锉刀或砂纸去除毛刺，并用10倍放大镜检查有无微裂纹。

注意事项：切割过程中需持续冷却液冷却（水基乳化液），防止热影响区产生氧化。

禁止：禁止使用等离子切割或火焰切割，因高温热影响区会破坏合金组织并产生微裂纹。

**焊接（如适用）**

推荐方法：钨极氩弧焊（TIG，直流正接）。

填充金属牌号：同材质焊丝（GH4586专用焊丝）或更高合金化程度的焊丝（如GH4169焊丝）。

焊接参数：电流80-150A，电压10-15V，焊接速度80-120mm/min，层间温度≤150℃。

保护气体：高纯氩气（纯度≥99.999%），流量10-15L/min，焊缝背面需通氩气保护。

焊后热处理：去应力退火（850℃±10℃×2h，空冷）。

注意事项：焊前需对坡口及两侧30mm范围内进行机械打磨及丙酮清洗，去除氧化膜及油污。

禁止：禁止使用手工电弧焊（SMAW）或CO₂气体保护焊，禁止焊后不进行热处理即投入使用。

详细焊接工艺参数包及操作示意图请向上海墨钜索取说明书。

**热处理**

固溶温度：1180℃±10℃，保温时间按有效截面厚度计算（每25mm保温1小时，最少1小时）。

冷却方式：油淬（室温柴油或专用淬火油，搅拌速度1-2m/s）或强制风冷（适用于薄壁件）。

时效处理：一级时效850℃±5℃×4h，空冷；二级时效760℃±5℃×16h，空冷。

注意事项：固溶后需在10分钟内完成淬火，防止先共析相析出；时效过程炉温均匀性应控制在±5℃以内。

禁止：禁止水淬（易引起应力集中及开裂），禁止在固溶后自然冷却（会析出粗大γ′相，降低强度）。

详细热处理曲线图及工艺参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

- 连接件材质：螺栓、螺母等紧固件应选用同材质（GH4586）或更高级别镍基合金（如GH4169），避免异种金属接触引起的电偶腐蚀。

- 密封垫片选型：禁止使用含卤素（氟、氯、溴）的垫片（如聚四氟乙烯PTFE垫片在高温下会释放腐蚀性气体），推荐使用柔性石墨垫片或陶瓷纤维垫片。

- 安装后处理：安装完成后应对装配区域进行酸洗钝化处理（使用硝酸-氢氟酸混合液，浓度20%HNO₃+3%HF，温度50-60℃，时间20-30分钟），然后用去离子水冲洗并干燥，恢复表面钝化膜。

**日常维护方法**：

- 清洁周期：每运行500小时或每季度（以先到为准）进行一次表面清洁。

- 清洗剂类型：使用中性清洗剂（pH值6-8，不含氯离子）或专用镍基合金清洗剂，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或强酸强碱。

- 防锈/防氧化处理：清洁并干燥后，对非工作表面喷涂高温防氧化涂层（如铝硅涂层），工作表面可涂抹高温防卡剂（如镍基防卡膏）。

**常见故障及解决方法**：

1. **表面点蚀**：若发现涡轮盘表面出现针孔状腐蚀坑，应立即停机检查。原因多为局部氯离子沉积或涂层破损。处理方法：打磨去除腐蚀层（深度不超过0.5mm），重新进行酸洗钝化并喷涂防护涂层。

2. **焊缝开裂**：焊接修复区域出现裂纹，通常因焊后热处理不当或填充金属不匹配。处理方法：打磨清除裂纹（延伸至母材2mm），重新焊接并严格执行焊后热处理。

3. **变形超差**：长期服役后涡轮盘平面度或圆度超差，可能因不均匀蠕变或应力释放。处理方法：在850℃进行去应力退火（保温4小时，炉冷至300℃后空冷），随后进行机械校正。若变形量超过设计值1%，建议更换新品。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（防热辐射）、阻燃服（阻燃等级≥EN11612）及安全鞋。

- 禁止触碰未冷却工件：热处理出炉的锻件表面温度可达1200℃，需在冷却至100℃以下方可接触，并设置警示标识。

- 现场灭火器类型：配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温工件会瞬间汽化爆炸）。

**切割加工安全**：

- 防护面罩：使用遮光号≥8号的防护面罩，防止火花及碎屑飞溅。

- 排烟系统：切割区域必须配备局部排风系统，排除金属粉尘及烟雾，粉尘浓度控制在8mg/m³以下。

- 火花隔离：切割区域周围2米内不得放置易燃物，地面铺设阻燃垫。

**产品损坏或腐蚀后的应急处理**：

- 停机隔离：发现涡轮盘出现裂纹、严重腐蚀或异常变形时，立即停机并切断介质源（燃气、蒸汽等），隔离事故区域。

- 人员防护：处理人员需穿戴耐酸防化服、防腐蚀手套及护目镜，防止接触腐蚀介质。

- 泄漏介质中和：若涉及酸性介质泄漏，使用碳酸氢钠粉末进行中和；碱性介质使用稀醋酸中和。收集后的废弃物按危险废物（HW类，如HW06有机溶剂废物、HW17表面处理废物）分类储存，委托有资质的处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答及完整抗热腐蚀数据报告等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可安排技术工程师进行线上或线下技术交流。

## 十三、购买建议

1. **应用场景匹配度**：请根据实际工作温度、介质环境及应力水平选择牌号。GH4586特别适用于600-850℃含硫燃气环境下的高应力涡轮盘，若工作温度超过850℃，建议考虑单晶高温合金或氧化物弥散强化合金；若工作温度低于600℃，可选用成本更低的沉淀硬化不锈钢。

2. **关键性能参数**：重点关注PREN值（耐点蚀当量，GH4586的PREN≈38，典型值），高温持久强度（750℃/350MPa≥100h），以及γ′相体积分数（≥40%）。这些参数直接决定产品在服役环境中的可靠性。

3. **认证要求**：根据应用行业，需确认是否满足船级社认证（如DNV、BV、ABS）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001/AS9100体系要求。上海墨钜可提供相应认证文件。

4. **备品备件比例**：建议用户按运行机组数量的10-15%储备备件，对于关键机组（如航空发动机）建议备件比例提高至20-30%。备件应存放在与整机相同的环境条件下，并定期（每半年）进行外观检查及硬度复验。

5. **核对质保书**：收货后请仔细核对上海墨钜原厂质保书，确认化学成分、力学性能及无损检测结果与合同一致。建议用户委托第三方检测机构（如SGS、BV）进行抽检复验，验证性能指标。

## 十四、价格标准

GH4586镍基高温合金涡轮盘锻件价格受多种因素影响，以下为参考价格区间（以实际询价为准）：

- 标准规格（外径≤600mm，厚度≤100mm）：800-1200元/公斤

- 大规格（外径600-1200mm，厚度100-200mm）：1000-1500元/公斤

- 异形锻件（按图纸定制）：1200-1800元/公斤

- 小批量试样（单件≤50kg）：在上述基础上浮15-20%

**批量折扣政策**：

- 单批次采购量≥1吨：享3-5%折扣

- 单批次采购量≥5吨：享5-12%折扣

- 年度框架协议（年采购量≥10吨）：享12-18%折扣，并提供优先排产及免费技术培训

**附加费用**：

- 双认证（如同时提供船级社及NACE认证）：加收5-8%

- 第三方检测（SGS/BV）：按实际检测项目收费，常规项目（化学+力学+UT）约5000-10000元/批次

- 定制热处理（如特殊时效制度）：加收3-5%

- 加急交货（缩短50%交期）：加收10-15%

具体报价请联系曾先生获取精确订单报价，我们将根据您的图纸、技术规范及数量提供最具竞争力的价格。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、成分偏析、热处理不当导致的性能不达标）导致产品失效的，上海墨钜承诺免费更换同等规格产品或全额退款，并承担因此产生的直接损失。

**技术资料**：随货提供中英文质保书（含完整化学成分、室温及高温力学性能、无损检测报告、尺寸检验记录）、产品说明书（含材料特性、加工规范、存储运输指南）、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接、热处理参数）。

**技术支持**：

- 远程指导：接到客户技术咨询后，24小时内通过电话、邮件或视频会议提供免费技术指导。

- 现场服务：如需工程师到场协助（如首件试制、工艺调试、故障分析），48小时内派遣资深工程师抵达客户现场（国内区域），差旅费用由上海墨钜承担。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行复验，常规检测项目（化学成分、力学性能、硬度、超声波探伤）的费用由上海墨钜承担。非常规检测项目（如高温持久、蠕变、腐蚀试验）按实际成本收费。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或按原图纸定制加工服务，确保客户在部件寿命周期内可获取备件。

**售后响应**：质量问题投诉2小时内由专业工程师回复，48小时内出具初步解决方案。对于紧急故障，可启动“绿色通道”优先处理，确保客户生产运营不受影响。
