# GH4169相当于Inconel718涡轮盘固溶时效吗？——上海墨钜特殊钢专业解读

## 一、产品概述与适用范围

GH4169是中国自主研发的镍基沉淀硬化型高温合金，其化学成分与力学性能与美国牌号Inconel718高度对应，两者在涡轮盘等高温关键部件应用中具有等效性。该合金属于镍基高温合金大类，典型牌号为GH4169（国内标准）及Inconel718（国际通用标准）。GH4169/Inconel718在-253℃至700℃温度范围内表现出优异的综合性能，具有以下核心优势：一是高达700℃的高温强度与持久性能，适用于航空发动机涡轮盘、叶片等热端部件；二是良好的抗热疲劳与抗氧化能力，可在反复热循环工况下保持结构完整性；三是优异的焊接与冷热加工性能，便于复杂结构件的制造；四是组织稳定性高，经固溶+时效处理后，γ′相与γ″相弥散析出，确保长期服役可靠性。该合金特别适用于要求高强度、高耐热、高抗疲劳的航空航天、能源动力及石化装备领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，严格执行ASTM B637、AMS 5662、GB/T 14992等国内外标准。全流程工艺可追溯，每批次产品均配备原厂质保书，确保成分、性能、尺寸等指标精确可控。公司长期为航空、能源、化工等高端制造领域提供优质特殊钢及合金材料，技术实力与交付能力在行业内享有良好声誉。

## 三、核心功能

1. **耐高温氧化与腐蚀能力**：GH4169/Inconel718在700℃以下空气中长期暴露，表面形成致密Cr₂O₃氧化膜，氧化增重率低于0.15mg/cm²·h（典型值，以实际产品质保书为准），有效抵抗高温氧化与燃气腐蚀。

2. **高强韧性**：经标准固溶（980℃±10℃×1h，空冷）+时效（720℃±5℃×8h，炉冷至620℃×8h，空冷）处理后，室温抗拉强度可达1350MPa以上，屈服强度不低于1100MPa，延伸率保持12%以上，兼具高强度与一定塑性。

3. **优异抗疲劳与持久性能**：在650℃/690MPa条件下，持久寿命不低于100小时（典型值，以实际产品质保书为准），高周疲劳极限可达500MPa以上，满足涡轮盘等旋转部件对长期循环载荷的耐受要求。

4. **良好冷热加工性**：该合金在固溶态下具有良好塑性，可进行锻造、轧制、冲压等热加工，也可在退火态进行冷拉、冷弯等冷加工，适宜制造形状复杂的涡轮盘、机匣等部件。

5. **低温性能稳定**：在-253℃液氢温度下，仍保持较高强度与韧性，无低温脆性倾向，适用于航天发动机低温部件。

## 四、技术特点

**合金设计思路**：GH4169/Inconel718以镍为基体，添加约18%铬（Cr）提供抗氧化与耐腐蚀性，约5%铌（Nb）与约3%钼（Mo）促进γ″相（Ni₃Nb）析出，实现沉淀强化，同时加入约1%钛（Ti）与约0.5%铝（Al）形成γ′相（Ni₃(Al,Ti)），双重强化相协同作用，使合金在高温下保持高强度。铁（Fe）作为平衡元素，降低合金成本并改善加工性。

**冶炼工艺**：采用“真空感应熔炼（VIM）+真空自耗重熔（VAR）”双联工艺，或“VIM+电渣重熔（ESR）”三联工艺，有效去除气体（O、N、H）及非金属夹杂物，确保合金纯净度与组织均匀性，满足航空级质量要求。

**热处理制度**：标准热处理为固溶处理（980℃±10℃，保温1小时，空冷）+双时效处理（720℃±5℃×8小时，以50℃/h炉冷至620℃±5℃×8小时，空冷）。固溶处理使强化相溶解，时效处理使γ′与γ″相弥散析出，获得最佳强化效果。

**显微组织控制**：经标准热处理后，晶粒度控制在5-8级（ASTM标准），γ″相与γ′相呈细小弥散分布，尺寸约为10-50nm，δ相（Ni₃Nb正交相）含量控制在5%以下，避免过量δ相损害塑性。通过调整固溶温度与冷却速度，可优化组织均匀性。

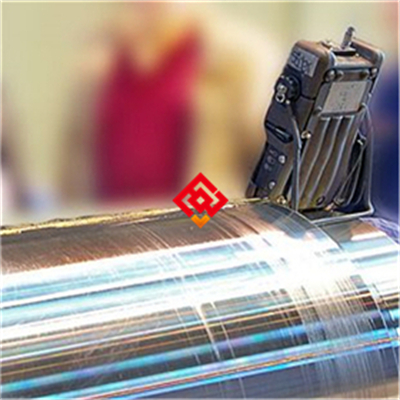

**无损检测及质量保证**：所有产品均进行超声波探伤（UT，按ASTM E2375标准，直径≥0.8mm当量缺陷不得检出）、液体渗透检测（PT，按ASTM E1417标准）及光谱分析（OES）验证成分。关键部件可附加涡流探伤（ET）或X射线检测（RT），确保内部与表面质量。

## 五、应用领域

1. **航空航天**：用于航空发动机涡轮盘、压气机盘、叶片、机匣、紧固件等热端部件，承受高温、高应力与复杂载荷。

2. **能源动力**：用于燃气轮机涡轮盘、燃烧室部件、核反应堆控制棒驱动机构等，要求长期高温稳定运行。

3. **石油化工**：用于高温高压阀门、管道、反应器内件，在含硫、含氯等腐蚀介质中保持耐蚀性。

4. **汽车工业**：用于涡轮增压器转子、排气系统高温部件，提升发动机效率与可靠性。

5. **海洋工程**：用于深海采油设备、海水淡化装置中的高温耐蚀部件，抵抗海水与硫化氢腐蚀。

6. **低温工程**：用于液氢、液氧储罐及管路部件，在极低温下保持强度与韧性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：50.0-55.0；铬（Cr）：17.0-21.0；铌（Nb）+钽（Ta）：4.75-5.50；钼（Mo）：2.80-3.30；钛（Ti）：0.65-1.15；铝（Al）：0.20-0.80；钴（Co）：≤1.00；碳（C）：≤0.08；锰（Mn）：≤0.35；硅（Si）：≤0.35；磷（P）：≤0.015；硫（S）：≤0.015；硼（B）：≤0.006；铁（Fe）：余量。

**力学性能（典型值，以实际产品质保书为准）**：

室温：抗拉强度≥1350MPa；屈服强度（0.2%偏移）≥1100MPa；延伸率≥12%；断面收缩率≥15%；硬度（HRC）40-45。

650℃高温：抗拉强度≥1000MPa；屈服强度（0.2%偏移）≥850MPa；延伸率≥12%；持久强度（650℃/690MPa）≥100h。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.19g/cm³；熔点：1260-1336℃；热导率（25℃）：11.4W/(m·K)；（500℃）：17.8W/(m·K)；电阻率（25℃）：1.25μΩ·m；线膨胀系数（25-700℃）：13.8×10⁻⁶/℃；弹性模量（25℃）：210GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：

氧化增重率（700℃×100h）：≤0.15mg/cm²·h；临界点蚀温度（CPT，在6%FeCl₃溶液中）：≥50℃；高温持久强度（650℃/100h）：≥690MPa。

**产品规格范围**：

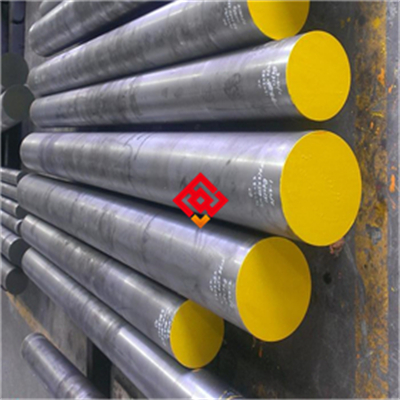

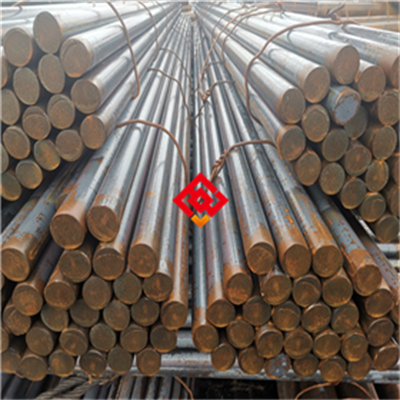

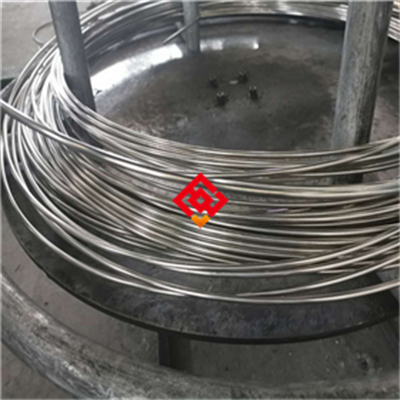

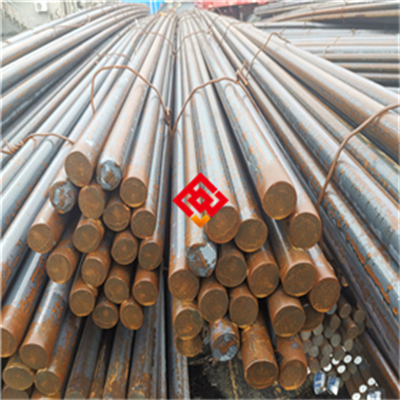

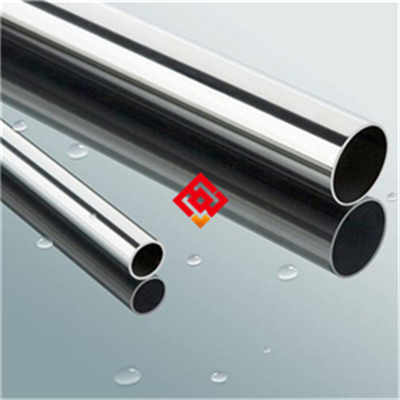

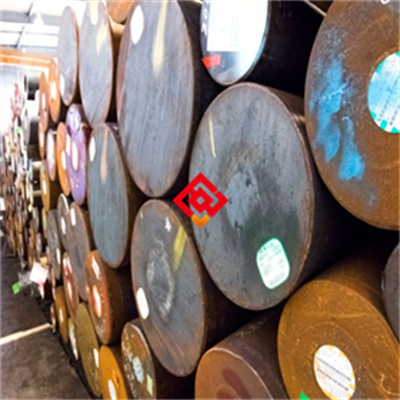

板/带材：厚度0.5-100mm，宽度≤1500mm；棒材：直径5-500mm，长度≤6000mm；管材：外径6-300mm，壁厚0.5-30mm；锻件：根据图纸定制，单重≤5吨；丝材：直径0.1-10mm。

**交货状态**：

固溶态（980℃空冷，表面酸洗或磨光）；或固溶+时效态（按标准热处理）；或退火态（用于冷加工）。表面处理可选择酸洗、磨光、车光或抛光，按客户要求执行。

**批次溯源码解读**：

编码规则示例：MJ-GH4169-202503-A001-HT01-ROD50。其中“MJ”代表上海墨钜；“GH4169”为牌号；“202503”为生产年月；“A001”为炉号；“HT01”为热处理批号；“ROD50”为规格代码（直径50mm棒材）。客户可通过此编码向上海墨钜索取完整的原厂质保书，追溯从冶炼到成品的全部工艺记录。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4169/Inconel718在650-750℃长期暴露时，γ″相可能向δ相转变，导致强度下降。建议在700℃以下长期使用，若需更高温度服役，应咨询技术人员调整热处理制度。

2. **禁止接触的腐蚀介质**：该合金在含高浓度氯离子（Cl⁻）及湿态硫化氢（H₂S）环境中，可能发生应力腐蚀开裂（SCC）。在含氟（F）、溴（Br）等卤素介质中使用前，需进行针对性腐蚀试验。

3. **焊接后必须进行热处理**：焊接后建议进行焊后时效处理（720℃×8h，炉冷至620℃×8h），以恢复强化相并消除焊接残余应力。否则焊缝区强度可能降低20-30%，并增加热裂纹风险。

4. **加工硬化倾向**：冷加工（如冷拉、冷弯）时，该合金加工硬化速率较高，变形量超过15%时需进行中间退火（980℃×1h，空冷），否则可能产生表面裂纹或工具过度磨损。

5. **表面划伤风险**：成品表面划伤或凹坑在高温服役中可能成为疲劳裂纹源，导致早期失效。加工及转运过程中应使用软质垫层（如橡胶垫、尼龙布）保护表面，禁止使用金属工具直接接触。

## 八、存储与运输指南

**存储环境要求**：应存放于干燥、通风、无腐蚀性气体的室内仓库，温度范围-20℃至50℃，相对湿度上限为60%。产品底部必须垫高至少100mm，使用木质或塑料垫板，禁止直接接触地面。严禁与酸、碱、盐、重金属粉末（如铜、锌、铅粉）及活性化学试剂混存，以防电化学腐蚀或表面污染。

**包装规范**：小尺寸产品（丝材、小棒）采用塑料薄膜密封，内附干燥剂（硅胶或分子筛），外层使用编织袋或纸箱；大尺寸产品（板、棒、管）采用防锈纸+塑料薄膜包裹，再用木箱或钢带捆扎。每件包装标注牌号、规格、批号、净重及“防潮”“防锈”标识。出口产品需附加气相防锈纸（VCI）及防水包装。

**运输注意事项**：运输过程中应固定牢固，使用软质绑带或橡胶垫隔开，防止碰撞与滑动。车辆必须配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或吊装网，禁止钢丝绳直接接触产品表面，以防划伤。产品码放高度不超过2米，避免挤压变形。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（包括临时堆放）；禁止踩踏、抛掷或敲击产品；禁止使用铁锤或金属工具直接敲击表面；禁止在未包装状态下长期暴露于潮湿或工业污染环境。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤50mm时采用等离子切割（电流200-400A，切割速度500-1000mm/min）或激光切割（功率≥4kW，氮气辅助）；厚度>50mm时采用带锯（锯条齿距4-6mm，线速度20-40m/min）或水刀切割（压力≥400MPa，石榴砂磨料）。切割后必须用砂轮机打磨切口，去除热影响区氧化层及微裂纹，打磨深度至少0.5mm。

注意事项：切割前应确认材料状态（固溶态更易切割），切割过程中保持冷却液充分（水基冷却液，禁止使用含氯冷却液）。禁止使用普通砂轮片（如氧化铝砂轮），因其可能引入杂质并导致表面烧伤；推荐使用碳化硅或金刚石砂轮。

**焊接（适用于板/管/锻件焊接）**：

推荐方法：钨极氩弧焊（TIG，直流正接，填充丝直径1.6-3.2mm）或熔化极氩弧焊（MIG，脉冲模式）。填充金属牌号推荐ERNiFeCr-2（Inconel718同质焊丝）或AWS A5.14 ERNiCr-3（用于非关键部位）。焊接电流：TIG为80-200A；MIG为150-300A；电压：TIG为12-18V；MIG为22-28V；焊接速度：100-300mm/min。层间温度控制在100℃以下，保护气体使用高纯氩（纯度≥99.99%），流量15-25L/min。

焊后热处理：焊后必须进行时效处理（720℃×8h，炉冷至620℃×8h）以恢复焊缝强度。对于大厚度件，建议焊后先进行固溶处理（980℃×1h，空冷）再时效。

注意事项：焊接前必须清理坡口及两侧20mm范围内的油污、氧化皮（使用丙酮或酒精擦拭，禁止使用含氯溶剂）。焊接过程中控制热输入≤1.5kJ/mm，避免过热导致晶粒粗化。禁止在无保护气体条件下焊接，禁止焊接后未热处理即投入服役。

**热处理**：

固溶处理：温度980℃±10℃，保温时间按厚度计算（每25mm厚度保温1小时，最短不低于30分钟），冷却方式为空冷（厚度≤50mm）或快速风冷（厚度>50mm），禁止水淬（水淬可能导致应力集中或裂纹）。时效处理：第一阶段720℃±5℃×8小时，以50℃/h炉冷至620℃±5℃×8小时，最后空冷。炉冷速度必须控制在40-60℃/h，过快可能导致强化相析出不足，过慢可能导致δ相过量析出。

注意事项：热处理前必须清洗表面油污，防止渗碳或渗氮。严禁在含硫或含氯气氛中加热，推荐使用电炉或氢气保护炉。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母、法兰）推荐使用同材质（GH4169/Inconel718）或更高级别合金（如Waspaloy、Haynes 230），避免异种金属接触电化学腐蚀。密封垫片应选用无卤素材料（如膨胀石墨垫片、PTFE垫片），禁止使用含氯或含氟的橡胶垫片，以防高温下释放腐蚀性气体。安装完成后，建议对焊缝及热影响区进行酸洗钝化处理（使用20%硝酸+2%氢氟酸混合液，温度50℃，浸泡20-30分钟），去除氧化皮并恢复耐蚀性。

**日常维护方法**：清洁周期建议每3-6个月一次（视工作环境腐蚀性而定），清洗剂选用中性或弱碱性水基清洁剂（pH值6-8），禁止使用含氯、含氟或强酸性清洁剂。清洁后立即用去离子水冲洗并干燥，必要时涂覆防锈油（适用于短期存储）或进行钝化处理。在高温服役环境中，定期检查表面氧化层完整性，若发现剥落或起泡，应及时清理并重新钝化。

**常见故障及解决方法**：

1. 表面点蚀：通常由氯离子或酸性介质接触引起。解决方法：清除点蚀区域，打磨至露出金属光泽，重新进行酸洗钝化；若点蚀深度超过壁厚10%，建议更换部件。

2. 焊缝开裂：多由焊接热输入过大或焊后未及时热处理导致。解决方法：打磨清除裂纹至无缺陷，重新焊接并严格控制层间温度，焊后立即进行时效处理；若裂纹已延伸至母材，需评估结构强度，必要时报废。

3. 变形：常见于薄壁件或大型锻件热处理后。解决方法：在固溶处理后立即进行热校形（在900-950℃下加压校形），然后按标准时效处理；冷校形仅适用于小变形（≤1%），且需在退火态进行。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）及阻燃服（如Nomex材质）。严禁在工件未冷却至室温（≤40℃）时触碰，以防烫伤。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（水遇高温熔体可能引发蒸汽爆炸）。热处理炉周围设置警示标识及隔热屏障。

**切割加工安全**：操作人员必须佩戴防护面罩（等离子/激光切割用遮光号≥10，带锯用透明防护面罩）及防噪声耳罩（噪声≥85dB时）。切割区域必须安装排烟系统（风量≥2000m³/h），及时排出金属烟尘及有害气体（如臭氧、氮氧化物）。切割火花需设置防火隔离区（半径≥5m内无易燃物），并配备防火毯。

**产品损坏或腐蚀后的应急处理**：若发现产品泄漏（如管道、容器）或严重腐蚀，应立即停机隔离，关闭上下游阀门，切断介质源（如高温气体、腐蚀性液体）。操作人员必须穿戴防化服（耐酸碱）、防腐蚀手套及护目镜。泄漏介质应根据其化学性质进行中和（如酸性介质用碳酸氢钠中和，碱性介质用稀醋酸中和）或收集（使用防腐蚀容器）。废弃物（如腐蚀产物、废酸、废碱）按危险废物（HW类）分类，委托有资质单位处置，严禁随意排放或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到加工的全流程指导。

## 十三、购买建议

在选型GH4169/Inconel718产品时，建议从以下维度匹配应用场景：首先，确认关键性能参数是否满足要求，例如涡轮盘部件需重点核查高温持久强度（650℃/690MPa，≥100h）及低周疲劳寿命；耐腐蚀部件需关注PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，典型值约38），确保其高于环境腐蚀等级要求。其次，根据行业认证需求选择产品等级，例如航空发动机部件需提供AMS 5662或ASTM B637认证，海洋工程需NACE MR0175认证，核电需ASME III认证。建议采购时要求上海墨钜提供原厂质保书（含化学成分、力学性能、探伤报告及尺寸检验记录），并委托第三方检测机构（如SGS、BV）进行性能验证，确保产品与标称参数一致。备品备件建议按实际使用量的10-20%储备，关键部件（如涡轮盘）建议储备1-2件备用，以防突发故障。

## 十四、价格标准

GH4169/Inconel718产品价格根据牌号、规格尺寸、采购数量及附加技术要求浮动。参考区间：棒材（直径20-100mm）约280-450元/公斤；板材（厚度10-50mm）约350-550元/公斤；管材（外径50-200mm）约400-600元/公斤；锻件（按图定制）约500-800元/公斤。批量采购折扣政策：单次采购≥5吨可享受5-12%折扣（具体比例按牌号及规格协商）；≥10吨可享受10-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%，以覆盖分切、检测及包装成本。附加技术要求（如双认证、第三方检测、定制热处理）费用另计。具体报价请联系曾先生（电话021-67898711或13472787990）获取精确订单报价，我们将根据您的技术参数与数量提供最优惠价格。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月内，若因材料内在质量缺陷（如成分偏差、组织异常、非金属夹杂物超标）导致失效，上海墨钜将免费更换同等规格产品或全额退款，不包含因客户加工、使用或存储不当造成的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过批次溯源码在线验证真伪。

**技术支持**：提供24小时远程技术指导（电话、邮件、视频），解答选材、加工、焊接、热处理等疑问。如需现场服务，承诺48小时内安排工程师抵达客户现场（限中国大陆地区），协助解决技术难题。

**检测服务**：可安排SGS、BV等第三方检测机构进行成分复验、力学性能测试、腐蚀试验及无损检测，常规检测项目（如光谱分析、拉伸试验、硬度测试）费用由上海墨钜承担。非常规检测（如持久强度、腐蚀速率）费用按实际协商。

**备品保障**：对于已停产的牌号或规格，上海墨钜承诺在停产后五年内仍可提供同质替代材料或定制加工服务，确保客户设备维护需求不受影响。

**售后响应**：质量相关问题2小时内回复，48小时内出具初步解决方案。若需退换货，在确认责任归属后7个工作日内完成处理流程。
