# GH4049叶片合金高温持久锻件叶片专用吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

GH4049是一种镍基沉淀硬化型高温合金，属于我国自主研发的叶片专用合金系列，典型牌号为GH4049（亦称GH49）。该合金以镍为基体，通过添加大量钨、钼、铝、钛等强化元素，在高温下具有优异的高温持久强度、抗蠕变性能和抗氧化能力，长期使用温度范围可达900℃至1000℃，短时使用温度可至1050℃。GH4049主要设计用于航空发动机涡轮叶片、导向叶片及其他高温热端部件，是制造对高温持久性能有苛刻要求的锻件叶片的专用材料。其核心优势包括：一、在900℃至1000℃范围内具有极高的持久强度，可满足涡轮叶片在高温燃气环境下的长期服役需求；二、良好的组织稳定性，经长期时效后析出相分布均匀，性能衰减缓慢；三、优异的抗高温氧化和热腐蚀能力，在含硫燃气中仍能保持表面完整性；四、可通过锻造工艺获得细晶组织，进一步提升疲劳性能；五、成熟的冶炼与加工工艺，已在国内航空发动机领域得到广泛应用验证。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等核心装备。公司严格执行ASTM、GB/T、GJB等国内外标准，全流程工艺可追溯，从原材料入库到成品出库均实施严格的质量控制。GH4049叶片合金锻件产品均附带原厂质保书，确保材料成分、性能及探伤结果符合技术规范。

## 三、核心功能

GH4049叶片合金锻件具备以下核心功能：

1. **高温持久强度**：在900℃、100MPa条件下，持久寿命可达100小时以上（典型值，以实际产品质保书为准），能够支撑涡轮叶片在高温高应力工况下长期可靠运行。

2. **抗高温氧化性能**：在1000℃静态空气中氧化100小时后，氧化增重率低于0.15 mg/cm²（典型值），表面形成致密的氧化铬和氧化铝保护膜，有效阻止进一步氧化。

3. **抗热疲劳性能**：由于合金具有良好的热导率和较低的热膨胀系数，在急冷急热循环中热应力较小，适用于叶片频繁启停的工况。

4. **良好的锻造塑性**：在1100℃至1180℃的热加工温度范围内，合金具有较好的塑性变形能力，可锻造成形复杂的叶片形状，锻后组织均匀。

5. **组织稳定性**：经长期时效处理（如900℃、500小时）后，γ′强化相（一种以Ni₃(Al,Ti)为主的金属间化合物析出相）尺寸及分布变化微小，性能保持率超过90%。

## 四、技术特点

### 合金设计思路

GH4049的合金设计以镍为基体，通过添加约10%的钨（W）和5%的钼（Mo）进行固溶强化，提高基体的高温强度；同时加入约4%的铝（Al）和2.5%的钛（Ti），形成γ′强化相（Ni₃(Al,Ti)），在高温下阻碍位错运动，赋予合金优异的高温持久性能；加入约15%的铬（Cr）确保抗氧化和抗腐蚀能力；微量硼（B）和锆（Zr）的添加则强化晶界，改善持久塑性。

### 冶炼工艺

采用真空感应熔炼（VIM）+ 真空自耗重熔（VAR）双联工艺。首先在真空感应炉中熔炼母合金，精确控制合金元素含量并去除气体和低熔点杂质；随后通过真空自耗重熔进一步净化，降低氧、氮含量，改善铸锭的宏观和微观组织均匀性。对于要求更高的叶片锻件，可增加电渣重熔（ESR）工序，以降低硫含量并提高纯净度。

### 热处理制度

典型热处理制度为：固溶处理：1200℃ ± 10℃，保温2小时，空冷；随后进行时效处理：900℃ ± 5℃，保温8小时，空冷；必要时可增加二次时效：750℃ ± 5℃，保温16小时，空冷。通过控制固溶温度及冷却速率，可调节γ′相的尺寸和体积分数，从而优化持久性能。

### 显微组织控制

产品显微组织以奥氏体基体（γ相）上弥散分布γ′强化相为特征。γ′相尺寸控制在0.3至0.8微米，体积分数约40%至45%。晶粒度要求为ASTM 4级或更细，碳化物（如MC型碳化物，即以TiC为主的碳化物析出相）沿晶界分布，起到强化晶界的作用。通过锻造工艺参数优化，避免出现粗晶或混晶，确保组织均匀性。

### 无损检测及质量保证

所有锻件成品均进行100%超声波探伤（UT），检测标准按GB/T 4162或AMS 2154执行，确保内部无裂纹、夹杂、气孔等缺陷。表面采用液体渗透检测（PT）检查开口缺陷。每批次产品均进行光谱分析复核化学成分，并出具原厂质保书，包含炉号、热处理批号及各项检测数据。

## 五、应用领域

1. **航空发动机**：用于制造涡轮叶片、导向叶片、涡轮盘等热端部件，在900℃至1000℃的高温燃气环境中承受高应力和热冲击。

2. **燃气轮机**：应用于地面或舰用燃气轮机的动叶片和静叶片，要求长期高温持久性能及抗热腐蚀能力。

3. **航天推进系统**：用于火箭发动机涡轮泵叶片及高温阀门组件，承受短时高温高负荷工况。

4. **高温试验装置**：作为高温持久试验夹具、热电偶套管等部件材料，在实验室环境下验证材料性能。

5. **石化高温设备**：在乙烯裂解炉管、高温反应器等设备中，用于需要高耐热性的关键部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳（C）：≤0.08；铬（Cr）：14.0~16.0；钴（Co）：≤1.0；钨（W）：9.0~11.0；钼（Mo）：4.5~6.0；铝（Al）：3.5~4.5；钛（Ti）：2.0~3.0；铁（Fe）：≤1.0；硼（B）：≤0.02；锆（Zr）：≤0.05；锰（Mn）：≤0.5；硅（Si）：≤0.5；磷（P）：≤0.015；硫（S）：≤0.010；镍（Ni）：余量。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度：≥1100 MPa；屈服强度（0.2%）：≥750 MPa；延伸率：≥10%；断面收缩率：≥15%；硬度：HRC 35~42（洛氏硬度C标尺）。

**高温持久性能（典型值）**：

在900℃、100MPa条件下，持久寿命≥100小时；在950℃、80MPa条件下，持久寿命≥50小时。高温拉伸（900℃）：抗拉强度≥500 MPa；延伸率≥12%。

**物理性能**：

密度：8.2 g/cm³；熔点：1310℃~1360℃；热导率：在20℃时为11.5 W/(m·K)，在900℃时为25.0 W/(m·K)；电阻率：在20℃时为1.25 μΩ·m；线膨胀系数：20℃~1000℃平均为15.5×10⁻⁶/℃；弹性模量：在20℃时为210 GPa。

**耐腐蚀/高温性能**：

抗氧化性能：在1000℃空气中氧化100小时，氧化增重率≤0.2 mg/cm²（典型值）；抗热腐蚀性能：在含Na₂SO₄+NaCl的盐雾环境中，腐蚀速率≤0.05 mm/年（典型值）。

**产品规格范围**：

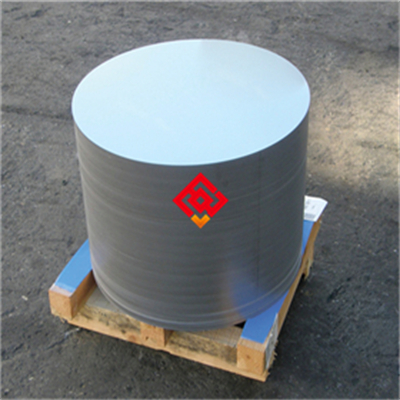

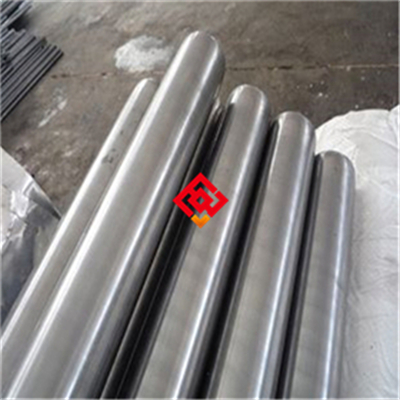

锻件：叶片锻件毛坯，单件重量范围0.5 kg至50 kg，可根据客户图纸定制；棒材：直径20 mm至200 mm，长度≤3000 mm；饼材/环材：外径100 mm至800 mm，厚度20 mm至200 mm。其他规格可协商定制。

**交货状态**：

锻件以固溶+时效状态交货；棒材以锻态+固溶+时效状态交货。表面处理：锻件表面经打磨、酸洗处理，去除氧化皮；棒材表面经车光或磨光处理，粗糙度Ra≤1.6 μm。

**批次溯源码解读**：

编码规则示例：MJ-GH4049-202503-0123-HT01-SPEC。其中“MJ”代表上海墨钜，“GH4049”为牌号，“202503”为生产年月，“0123”为炉号，“HT01”为热处理批号，“SPEC”为规格代码。客户可通过该编码向上海墨钜查询完整的生产过程记录，并索取原厂质保书。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4049在700℃至800℃之间长期服役时，可能析出有害的σ相（一种脆性的金属间化合物相），导致韧性下降，因此应避免在此温度区间设计长期使用工况。

2. **禁止接触的腐蚀介质**：该合金在含高浓度氯离子的酸性介质中（如盐酸、次氯酸）可能发生点蚀或应力腐蚀开裂，应避免直接接触。

3. **焊接后必须热处理**：若需对GH4049进行焊接修复或连接，焊后必须立即进行固溶+时效热处理，以消除焊接热影响区的残余应力并恢复组织性能，否则可能引发焊接裂纹。

4. **加工硬化后的中间退火要求**：该合金加工硬化倾向明显，冷加工（如冷拉、冷弯）后若变形量超过10%，应进行中间退火（1100℃±10℃，空冷），以防止开裂。

5. **表面划伤的风险**：叶片锻件表面划伤或凹坑可能成为疲劳裂纹源，在高温高应力服役条件下导致早期失效，因此加工和搬运过程中应避免金属硬物刮擦，建议使用软质衬垫。

6. **热处理敏感性**：固溶温度偏高（超过1220℃）会导致晶粒粗化，降低持久性能；时效温度偏低则γ′相析出不充分，强度不足，因此必须严格控制热处理温度。

## 八、存储与运输指南

**存储环境要求**：

产品应存储在干燥、通风良好的库房内，环境温度控制在-10℃至40℃，相对湿度上限不超过60%。地面应铺设木制或橡胶垫材，严禁直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：

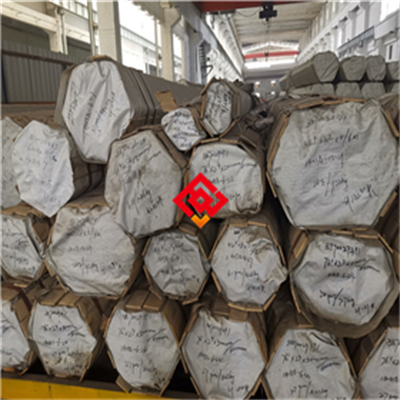

锻件及棒材出厂前采用防潮防锈包装：先用防锈纸或防锈油涂覆金属表面，再用塑料薄膜密封，内置干燥剂（硅胶包），最后装入木箱或高强度编织袋。木箱内部使用泡沫塑料或弹性垫块固定，防止运输中碰撞。

**运输注意事项**：

运输过程中应固定牢固，避免晃动和撞击。车辆必须有防雨篷布覆盖，防止暴晒和雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面，以免造成划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏或抛掷产品。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（锯条齿距4至6 TPI，切割速度15至25 m/min）或水刀切割（水压350至400 MPa，加石榴石砂磨料）。切割后切断面应用砂轮打磨去除热影响区，打磨时使用氧化铝或碳化硅砂轮，禁止使用普通砂轮片（含铁杂质可能污染表面）。注意事项：切割时需充分冷却，防止局部过热导致组织变化。禁止使用氧乙炔焰切割，因其会导致切口附近严重氧化和微裂纹。

**焊接（如适用）**：

推荐焊接方法为钨极氩弧焊（TIG），使用纯氩气保护（纯度≥99.99%），流量10至15 L/min。填充金属牌号建议选用同材质焊丝（如GH4049焊丝）或Inconel 718焊丝。焊接电流：80至120 A（直流正接），电压：10至15 V，焊接速度：50至80 mm/min。层间温度控制在100℃以下。焊后应立即进行固溶+时效热处理（1200℃±10℃/2h空冷+900℃±5℃/8h空冷），以消除残余应力并恢复性能。注意事项：焊接前需彻底清洁焊接区域，去除油污和氧化皮。禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：1200℃±10℃，保温时间按截面厚度每25mm保温1小时计算，但不少于2小时，冷却方式为空冷。时效处理：900℃±5℃，保温8小时，空冷；如需更高强度，可增加二次时效：750℃±5℃，保温16小时，空冷。注意事项：固溶加热时工件应放置在专用耐热钢料盘上，避免与炉底直接接触。禁止快速升温（升温速率不超过10℃/min），防止热应力过大。冷却时工件应均匀放置，保证通风良好，避免局部冷却不均。

## 十、安装与维护建议

**安装要点**：

推荐连接件材质选用同级别GH4049或更高性能的镍基合金（如GH4169），螺栓等紧固件应选用Inconel 718或GH4169，避免使用普通不锈钢。密封垫片应选用无卤素材料，如石墨垫片或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯垫片，以免在高温下释放腐蚀性气体。安装后，如表面有油污或指纹，应使用中性清洗剂（如丙酮或无水乙醇）擦拭，然后进行酸洗钝化处理（20%硝酸+2%氢氟酸溶液，40℃浸泡15分钟），以恢复表面钝化膜。

**日常维护方法**：

每运行500小时或每月检查一次表面状态，清洁周期建议为每季度一次。清洗剂选用中性去离子水或pH值6至8的专用清洗剂，禁止使用含氯、含硫的清洗剂。如发现表面有轻微氧化膜，可用软布蘸取氧化铝微粉进行抛光处理。长期停用前应涂覆防锈油并密封包装。

**常见故障及解决方法**：

1. **表面点蚀**：通常由局部腐蚀介质（如含氯离子冷凝水）引起。解决方法：清除腐蚀产物，用硝酸溶液（10%~20%）钝化处理，更换密封垫片，避免介质接触。

2. **焊缝开裂**：多因焊后热处理不当或焊接参数不当导致。解决方法：打磨去除裂纹，重新焊接并严格执行焊后热处理工艺，检查层间温度控制。

3. **变形**：多因安装时预紧力过大或热应力不均引起。解决方法：重新校正，检查连接件扭矩，必要时进行去应力退火（900℃，2小时，炉冷）。

## 十一、安全警示与应急处理

**高温操作安全**：

进行热处理或高温焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防红外线及紫外线）及阻燃工作服。禁止触碰未冷却工件，工件温度降至200℃以下方可搬运。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温合金遇水可能引发剧烈蒸汽爆炸或飞溅。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号≥9号，用于等离子切割或激光切割），切割区域应配备排烟系统，及时排出金属粉尘和烟气。火花飞溅区域应设置防火隔离屏障，禁止附近堆放可燃物。

**产品损坏或腐蚀后的应急处理**：

若发现产品因腐蚀导致泄漏或结构失效，应立即停机隔离，切断介质源（如关闭阀门、排空管路）。人员应穿戴耐酸防化服、防酸碱手套和护目镜。泄漏的腐蚀介质应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器。废弃物分类：含镍、铬等重金属的废渣为HW类危险废物，应密封包装并交由有资质的危废处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH4049叶片合金锻件时，建议从以下方面进行匹配：首先，确认应用场景的工况温度是否在900℃至1000℃范围内，若温度更高（超过1050℃），建议考虑单晶高温合金（如DD6）或钴基合金。其次，关注关键性能参数，如900℃持久强度、抗氧化性能及γ′相体积分数，可要求供应商提供实测数据。第三，根据客户认证要求，如航空发动机需通过GJB或AMS认证，船用需船级社认证（如CCS、DNV），石油化工需NACE标准，应要求上海墨钜提供对应认证文件。第四，建议备品备件比例按年消耗量的10%~15%储备，确保连续生产。最后，强烈建议核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。

## 十四、价格标准

GH4049叶片合金锻件价格根据产品型号、牌号、规格尺寸及采购数量浮动。参考价格区间：叶片锻件毛坯，单件重量5 kg以下，约800~1200元/公斤；棒材（直径50 mm以下），约600~900元/公斤；大尺寸环材或饼材（外径≥500 mm），约500~800元/公斤。附加技术要求如双认证（GJB+AMS）、第三方检测（SGS）、定制热处理等，需加收10%~20%服务费。批量折扣政策：采购量≥5吨，可享5%~12%折扣；≥10吨，可享15%折扣；小批量试样（≤50 kg）加价15%~20%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂超标）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、MSDS（化学品安全技术说明书）及推荐加工工艺规程。

**技术支持**：客户可享受24小时内远程技术指导；如需现场服务，承诺48小时内派遣工程师抵达现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（如成分分析、拉伸、硬度、探伤）费用由上海墨钜承担。

**备品保障**：该产品停产后五年内，上海墨钜仍保留生产模具及工艺文件，可提供同质替代产品或定制加工服务。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案，确保客户生产不受长期影响。
