# GH4033涡轮叶片铝钛时效棒材高温持久性能解析

## 一、产品概述与适用范围

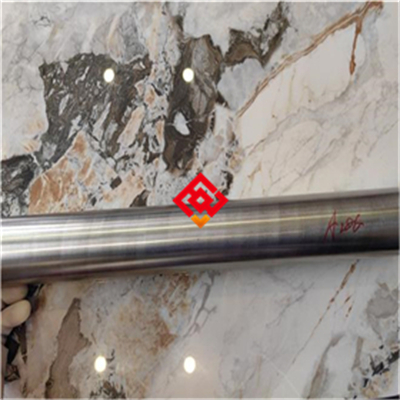

GH4033是一种镍基沉淀硬化型高温合金，属于镍基变形高温合金大类，典型牌号为GH4033（原牌号GH33）。该合金以镍为基体，通过添加铝、钛等元素形成γ'强化相，经固溶和时效处理后获得优异的高温强度与持久性能。GH4033主要适用于700至750摄氏度温度范围内的长期服役工况，短时使用温度可达800摄氏度。其核心优势包括：一、高温持久强度高，在750摄氏度、200兆帕条件下持久寿命可达100小时以上；二、抗氧化性能优良，在高温氧化环境中表面形成致密氧化膜，阻止进一步氧化；三、组织稳定性好，长期高温服役后γ'相粗化速率低，性能衰减缓慢；四、热加工塑性良好，可锻造成形复杂涡轮叶片；五、抗热疲劳性能突出，适应涡轮叶片频繁启停的热循环工况。该合金特别适合制造航空发动机涡轮叶片、导向叶片及其他高温承力部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）和电渣重熔（ESR）双联工艺生产线，严格执行ASTM、GB/T及AMS标准，全流程工艺可追溯。公司具备从熔炼、锻造、轧制到热处理的完整制造链条，可提供直径20毫米至200毫米的优质棒材产品，年产能达千吨级，长期服务于国内外航空发动机及燃气轮机零部件制造企业。

## 三、核心功能

GH4033铝钛时效棒材具备以下核心功能：

### 1. 高温持久承载能力

在750摄氏度、200兆帕应力条件下，GH4033的持久寿命典型值超过120小时（以实际产品质保书为准），持久延伸率大于百分之三，满足涡轮叶片在高温旋转工况下对长期蠕变抗力的严苛要求。

### 2. 抗高温氧化性能

在800摄氏度静态空气中暴露100小时，氧化增重率小于0.1毫克每平方厘米，表面形成Cr2O3和Al2O3复合氧化膜，有效阻止氧元素向内扩散。

### 3. 高强韧性匹配

室温抗拉强度大于980兆帕，屈服强度大于680兆帕，延伸率大于百分之十，硬度在HRC 30至38之间，兼具高强度与一定塑性，避免脆性断裂。

### 4. 良好的热加工塑性

在1050至1150摄氏度温度范围内，GH4033具有优异的锻造塑性，可采用自由锻或模锻方式成形复杂叶身型面，锻后组织均匀，晶粒度可达5至7级。

### 5. 抗热疲劳性能

在700至室温循环热冲击试验中，经500次循环后表面无宏观裂纹，满足涡轮叶片频繁温度变化工况下的可靠性要求。

## 四、技术特点

### 1. 合金设计思路

GH4033的合金设计以镍为基体，主要强化元素包括：铝含量约0.7%至1.2%，钛含量约2.5%至3.0%，两者共同形成γ'相（Ni3(Al,Ti)），体积分数约百分之十五至百分之二十，是高温强度的主要来源。铬含量约19%至22%，主要提供抗氧化和耐腐蚀能力。碳含量控制在0.03%至0.08%，形成少量MC型碳化物，细化晶界。硼含量约0.01%，改善晶界强度。铁含量小于百分之四，为残余元素。钴、钼等元素未作为主加元素，保持合金成本可控。

### 2. 冶炼工艺

采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段在真空环境下熔炼，去除氮、氧、氢等气体杂质及低熔点有害元素，合金纯净度高；ESR阶段通过电渣精炼进一步降低硫、磷含量，并改善铸锭的凝固组织，减少中心疏松和偏析。铸锭经均匀化退火后开坯锻造，确保成分和组织均匀性。

### 3. 热处理制度

标准热处理制度为：固溶处理温度1080摄氏度正负10摄氏度，保温8小时，空冷；然后进行时效处理，温度700摄氏度正负10摄氏度，保温16小时，空冷。固溶处理使γ'相完全溶解，冷却后形成过饱和固溶体；时效处理促使γ'相均匀弥散析出，尺寸控制在20至50纳米，获得最佳强化效果。

### 4. 显微组织控制

最终组织为奥氏体基体上分布着弥散细小的γ'相颗粒，晶界处有少量M23C6型碳化物和硼化物。晶粒度控制在5至7级（ASTM），避免粗晶导致持久性能下降。δ相含量控制在百分之零点五以下，防止其消耗强化元素。采用金相法和扫描电镜（SEM）定期监测组织状态。

### 5. 无损检测及质量保证

每根棒材均进行超声波探伤（UT），检测灵敏度为直径0.5毫米平底孔当量，确保内部无裂纹、夹杂、缩孔等缺陷。表面采用液体渗透检测（PT），检查发纹、折叠等表面缺陷。化学成分采用直读光谱仪和碳硫分析仪检测，力学性能采用万能试验机及持久试验机测试。每批产品出具原厂质保书，包含炉号、批号、各项检测数据及合格结论。

## 五、应用领域

GH4033铝钛时效棒材主要应用于以下领域及部件：

- **航空发动机**：涡轮转子叶片、导向叶片、涡轮盘挡板等高温旋转部件，工作温度700至750摄氏度。

- **燃气轮机**：动力涡轮叶片、燃烧室支撑件，适用于工业燃气轮机和舰船燃气轮机。

- **石油化工**：高温高压管道法兰、炉管支撑件，用于乙烯裂解炉和转化炉。

- **核能设备**：核反应堆控制棒驱动机构、高温气冷堆热交换器部件。

- **汽车涡轮增压器**：涡轮叶轮，用于高性能柴油机和汽油机增压系统。

- **冶金工业**：热处理炉辊、辐射管、料盘等高温承载部件。

## 六、产品详细参数

### 化学成分（质量百分比，wt%）

碳：0.03至0.08；铬：19.0至22.0；铝：0.7至1.2；钛：2.5至3.0；铁：不大于4.0；硼：不大于0.01；锰：不大于0.35；硅：不大于0.65；磷：不大于0.015；硫：不大于0.007；镍：余量。

### 力学性能

室温性能（典型值，以实际产品质保书为准）：抗拉强度大于等于980兆帕；屈服强度（0.2%偏移）大于等于680兆帕；延伸率大于等于百分之十；断面收缩率大于等于百分之十二；布氏硬度HBW 270至350。高温性能（750摄氏度）：抗拉强度大于等于650兆帕；屈服强度大于等于450兆帕；持久强度：750摄氏度、200兆帕条件下持久寿命大于等于100小时。

### 物理性能

密度：8.2克每立方厘米（20摄氏度）；熔点：1320至1380摄氏度；热导率：11.3瓦每米开尔文（20摄氏度），22.6瓦每米开尔文（700摄氏度）；电阻率：1.25微欧米（20摄氏度）；线膨胀系数：12.8乘10的负6次方每开尔文（20至700摄氏度平均）；弹性模量：206吉帕（20摄氏度），165吉帕（700摄氏度）。

### 耐腐蚀/高温性能

高温氧化性能：在800摄氏度静态空气中暴露100小时，氧化增重率小于0.1毫克每平方厘米；在900摄氏度暴露100小时，氧化增重率小于0.3毫克每平方厘米。抗硫化腐蚀性能：在含硫气氛中（H2S含量0.1%）于700摄氏度暴露500小时，腐蚀深度小于0.05毫米。高温持久强度：750摄氏度、200兆帕条件下持久寿命大于等于100小时；800摄氏度、150兆帕条件下持久寿命大于等于50小时。

### 产品规格范围

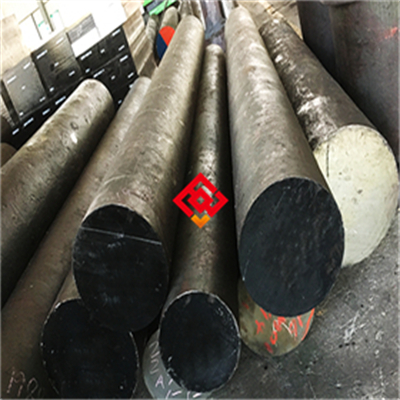

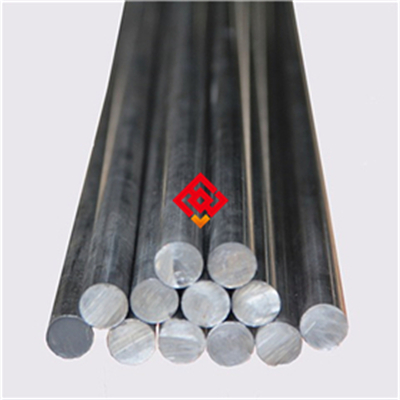

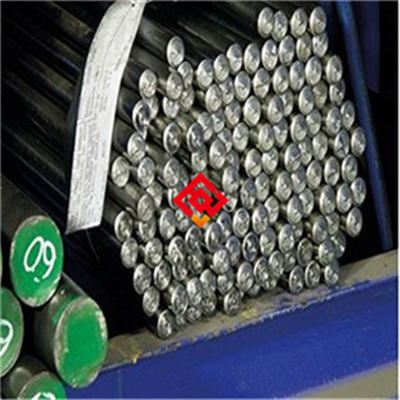

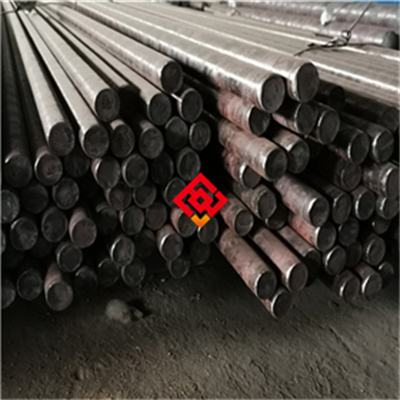

棒材直径：20毫米至200毫米，长度：2000毫米至6000毫米（可定尺交货）。也可按客户要求供应锻件毛坯（圆饼或方坯），重量不超过500公斤。

### 交货状态

交货状态为固溶加时效状态（简称“时效态”），表面经磨光处理，表面粗糙度Ra不大于1.6微米。也可按客户要求供应固溶态（未时效）或退火态，以便后续加工。

### 批次溯源码解读

批次编码规则示例：MJ-GH4033-2405-ESR2315-HT08-D50。其中“MJ”代表上海墨钜特殊钢有限公司；“GH4033”为牌号；“2405”代表2024年5月生产；“ESR2315”为电渣重熔炉号；“HT08”为热处理批次号（表示时效处理第8批）；“D50”为直径50毫米规格代码。客户可通过此编码向上海墨钜索取原厂质保书，质保书中包含该批次全部检测数据及加盖章章的合格证明。

## 七、注意事项

使用GH4033铝钛时效棒材时需注意以下限制：

一、避免长期服役于850摄氏度以上温度，否则γ'相将快速粗化，导致强度急剧下降，建议使用温度不超过750摄氏度。

二、禁止接触含硫、含氯的高温气氛，尤其在700摄氏度以上环境中，硫和氯会加速晶间腐蚀，导致合金脆化。

三、焊接后必须进行焊后热处理（去应力退火或重新固溶时效），否则焊接热影响区易产生微裂纹，降低持久寿命。

四、冷加工（如冷拉、冷弯）后需进行中间退火（1080摄氏度，空冷），避免加工硬化导致后续开裂，加工硬化率较高，变形量超过百分之十五即需退火。

五、表面划伤或磕碰后必须打磨光滑，划痕会成为疲劳裂纹萌生源，在高温循环载荷下极易扩展导致断裂。

六、严禁在还原性气氛（如氢气、一氧化碳）中长期使用，还原气氛会破坏氧化膜，导致合金发生“绿色腐蚀”（Cr2O3转化为挥发性CrO3）。

## 八、存储与运输指南

### 存储环境要求

棒材应存放在室内干燥、通风的仓库中，环境温度控制在5至40摄氏度，相对湿度不大于百分之六十。存放时使用木质或橡胶垫板垫高地面至少100毫米，禁止直接接触水泥地面。严禁与酸、碱、盐、重金属粉末（如铜粉、锌粉）等腐蚀性物质混存，防止电化学腐蚀或化学污染。

### 包装规范

每根棒材先用防锈油涂抹表面，然后用聚乙烯薄膜包裹，内放干燥剂（硅胶包，每米棒材不少于1包），最后装入强化木箱或编织袋。木箱内壁衬有防潮纸，箱体外标注“防潮、防雨、勿压”标识。出口包装需加熏蒸处理并提供熏蒸证明。

### 运输注意事项

运输过程中棒材应水平放置，用绳索或绑带固定牢固，防止滚动碰撞。车辆需配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触棒材表面，以免产生压痕或划伤。明确禁止露天存放、禁止踩踏或抛掷棒材、禁止与腐蚀性物质同车运输。

## 九、加工操作规范

### 切割

推荐使用带锯切割，锯条齿距4至6毫米，切割速度15至20米每分钟，进给量0.05至0.1毫米每齿。也可采用激光切割，功率2至4千瓦，切割速度200至500毫米每分钟，辅助气体为氮气（纯度百分之九十九点九以上）。切割后断面需用锉刀或角磨机打磨去除毛刺和热影响区，打磨深度不小于0.5毫米。禁止使用普通碳化硅砂轮片，应使用专用不锈钢/高温合金砂轮片（氧化铝或立方氮化硼材质），防止砂轮杂质嵌入表面引起腐蚀。详细切割参数表请向上海墨钜索取说明书。

### 焊接（如适用）

GH4033焊接性较差，推荐采用氩弧焊（TIG）方法，填充金属选用同材质焊丝（GH4033焊丝）或Inconel 625焊丝。焊接电流80至120安培，电压12至16伏，焊接速度100至150毫米每分钟，层间温度控制在100摄氏度以下。保护气体为高纯氩气（纯度百分之九十九点九九），流量10至15升每分钟。焊后需立即进行去应力退火：700摄氏度保温2小时，炉冷至300摄氏度后空冷。禁止使用手工电弧焊（SMAW），因焊条药皮易引入杂质；禁止焊接后不进行热处理。详细焊接工艺参数包请向上海墨钜索取说明书。

### 热处理

固溶处理：温度1080摄氏度正负10摄氏度，保温时间按棒材直径计算（每25毫米保温1小时，但不少于2小时），冷却方式为空冷。时效处理：温度700摄氏度正负10摄氏度，保温16小时，冷却方式为空冷。注意事项：固溶冷却速度不能过慢，否则会析出粗大γ'相，降低时效效果；禁止使用水淬，因水淬会导致热应力过大，引发变形或开裂；禁止在时效过程中打开炉门降温，应随炉自然冷却。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

涡轮叶片安装时，推荐连接件材质为同牌号GH4033或更高等级的镍基合金（如GH4169），避免异种金属接触产生电偶腐蚀。密封垫片应选用无卤素材料（如纯石墨垫片或云母垫片），禁止使用含氯或含氟的聚四氟乙烯垫片，以免高温分解产生腐蚀性气体。安装完成后，需对接触表面进行酸洗钝化处理（使用硝酸和氢氟酸混合液，体积比3比1，温度50至60摄氏度，浸泡30分钟），然后用去离子水冲洗干净并干燥。

### 日常维护方法

每运行500小时或每季度（以先到为准）进行一次外观检查，使用10倍放大镜检查叶片表面有无裂纹、氧化皮剥落或腐蚀点。清洁周期为每1000小时，使用中性清洗剂（pH值6至8）配合软毛刷清洗，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洗后立即用压缩空气吹干，并涂抹防锈油（适用于高温环境的硅基防锈油）。

### 常见故障及解决方法

**故障一：表面点蚀**

现象：叶片表面出现直径0.1至0.5毫米的黑色坑点。

原因：长期接触含氯或含硫气氛，或清洗后未彻底干燥。

处理措施：用细砂纸（600目以上）打磨点蚀区域至光亮，重新进行酸洗钝化处理；若点蚀深度超过0.2毫米，需评估剩余壁厚，必要时更换叶片。

**故障二：焊缝开裂**

现象：焊缝区域出现沿晶或穿晶裂纹，长度从数毫米到数十毫米不等。

原因：焊接后未进行热处理，或焊接参数不当导致热应力过大。

处理措施：打磨清除裂纹至母材，重新焊接并严格执行焊后热处理；若裂纹贯穿焊缝，需割除整条焊缝重新施焊。

**故障三：叶片变形**

现象：叶身出现扭曲或弯曲，与设计轮廓偏差超过0.5毫米。

原因：长期超温服役或安装时预紧力不均匀。

处理措施：在700摄氏度下进行热校正（使用专用模具加压），然后重新时效处理；变形严重无法校正的，必须更换新叶片。

## 十一、安全警示与应急处理

### 高温操作安全

在进行热处理或焊接操作时，操作人员必须佩戴耐高温手套（耐温不低于300摄氏度）、面罩（防飞溅）和阻燃工作服。禁止用手直接触碰未冷却工件，工件冷却至100摄氏度以下方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温合金遇水可能产生氢脆或爆裂。

### 切割加工安全

切割时必须佩戴遮光号不小于5的防护面罩，防止火花和碎屑伤眼。切割区域应配备排烟系统，及时抽除金属粉尘和烟雾。火花隔离距离不小于2米，周围禁止存放易燃物（如纸张、油布）。禁止在无防护的情况下观察切割弧光。

### 产品损坏或腐蚀后的应急处理

若发现GH4033产品发生严重腐蚀或开裂导致泄漏（如用于压力管道），应立即执行以下步骤：一、停机隔离，切断介质源和电源；二、操作人员穿戴防酸防碱手套、护目镜和防护服，远离泄漏区域；三、若泄漏介质为高温气体，先通风降温，再用干粉灭火器覆盖；四、腐蚀产物或碎屑收集后放入密封容器，标注为危险废物（HW类，代码HW17表面处理废物），交由有资质的专业公司处置，严禁随意丢弃或倒入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可安排工程师远程或现场指导。

## 十三、购买建议

客户在选购GH4033铝钛时效棒材时，建议从以下角度评估匹配度：

一、应用场景匹配度：确认使用温度是否在700至750摄氏度范围内，若超过800摄氏度，建议选用更高等级的合金（如GH4169或K417）。

二、关键性能参数：核对PREN值（点蚀当量，GH4033典型值约30），高温持久强度是否满足设计寿命要求，硬度是否匹配后续加工工艺。

三、认证要求：若用于航空发动机，需确认是否提供AMS 5662或GB/T 14992标准质保书；若用于船用燃气轮机，需确认是否通过船级社认证（如CCS、DNV、LR等）。

四、备品备件比例：建议首次采购时多订购百分之十至百分之十五的备件，因涡轮叶片为易损件，且不同批次产品性能可能存在微小差异，备件可保证更换时性能一致。

五、检测验证：建议要求上海墨钜提供原厂质保书，并委托第三方检测机构（如SGS、BV）进行复检，重点检测化学成分、力学性能和超声波探伤结果，确保与质保书一致。

## 十四、价格标准

GH4033铝钛时效棒材的价格受型号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：

- 直径20至50毫米棒材：每公斤180至260元（人民币）。

- 直径50至100毫米棒材：每公斤160至220元。

- 直径100至200毫米棒材：每公斤200至300元（因锻造难度增加）。

- 锻件毛坯：每公斤250至400元，按实际重量计价。

批量折扣政策：采购量达到5吨及以上，可享受百分之五至百分之十二的折扣；10吨以上可享受百分之十二至百分之十八的折扣。小批量试样（单笔订单小于100公斤）加价百分之十五至百分之二十。附加技术要求（如双认证、第三方检测、定制热处理）需额外收费，具体金额视项目而定。

提示：以上价格为参考区间，实际价格可能因原材料市场波动、汇率变化及订单复杂度调整。请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

### 质保期

自产品交付之日起12个月内，若因材料内在质量缺陷（如非金属夹杂、化学成分偏差、热处理不当等）导致产品失效，上海墨钜特殊钢有限公司承诺免费更换同规格产品或全额退款。质保期外，仍提供有偿维修或替代方案。

### 技术资料

随货提供以下资料：一、中英文质保书，包含化学成分、力学性能、超声波探伤结果、尺寸检验数据及合格结论；二、产品说明书，含使用指南和注意事项；三、材料安全数据表（MSDS）；四、推荐加工工艺规程（切割、焊接、热处理参数）。

### 技术支持

提供全天候远程技术支持，2小时内回复技术咨询。如需现场服务，工程师承诺48小时内抵达客户现场（国内范围），提供工艺优化、故障诊断和操作培训。

### 检测服务

可协调安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。特殊检测项目（如持久试验、高温氧化试验）费用由客户承担，但可享受优惠价格。

### 备品保障

产品停产后五年内，仍可提供同质替代材料（如GH4033改进型）或按原图纸定制加工，确保老客户设备维护不受影响。

### 售后响应

质量问题反馈后，2小时内由技术专员回复，48小时内出具初步处理方案（包括原因分析、纠正措施和预防建议）。如需更换或退货，在确认后7个工作日内完成流程。
