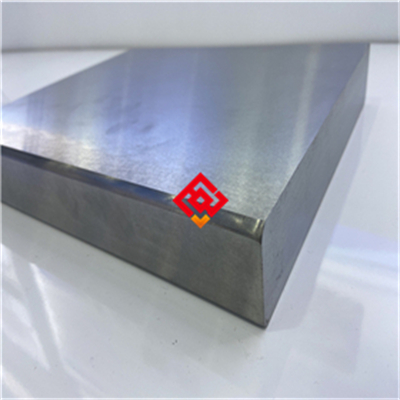

GH3170高钨合金1100度高强板材钨含量高吗？

# GH3170高钨合金1100度高强板材：钨含量与极端高温性能深度解析

## 一、产品概述与适用范围

GH3170高钨合金属于镍基高温合金大类，典型牌号为GH3170（亦称GH170）。该合金以镍为基体，通过添加高含量的钨（W）元素进行固溶强化，同时辅以铬（Cr）、钴（Co）、铝（Al）等元素，专为在1100℃极端高温环境下长期服役而设计。其核心优势在于：

1. **超高钨含量**：钨含量通常在18%至22%（wt%）之间，属于高钨合金范畴，显著提升高温强度和抗蠕变能力。

2. **1100℃高温持久强度**：在1100℃下仍能保持较高的抗拉强度和持久寿命，适用于航空发动机热端部件。

3. **优异抗氧化性**：表面形成致密氧化膜，在1100℃空气环境中氧化增重率低于0.1 mg/cm²·h（典型值）。

4. **良好组织稳定性**：长期高温服役后不易析出有害相（如σ相、Laves相），保持组织均匀。

5. **适用环境限制**：适用于氧化性气氛和含硫较低的燃气环境，不适合强还原性气氛（如高浓度氢气）。

该板材主要用于制造航空发动机燃烧室火焰筒、加力燃烧室部件、高温隔热屏、涡轮导向叶片等需在1000℃至1150℃区间工作的关键结构件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与电渣重熔（ESR）双联工艺线，严格执行ASTM B435、GB/T 14992及AMS 5757等国内外标准。从原材料入库到成品出厂，全流程工艺可追溯，每批次产品均附带原厂质保书及光谱分析报告，确保成分与性能的稳定性。

## 三、核心功能

GH3170高钨合金板材在1100℃高温环境下具备以下四项核心功能：

1. **耐高温氧化与腐蚀**：在1100℃静态空气中，氧化速率约为0.05 mm/年（典型值，以1000小时试验为准），表面生成Cr₂O₃与Al₂O₃复合氧化膜，有效阻挡氧元素向内扩散。在含硫燃气中，抗热腐蚀能力优于普通镍基合金（如GH3044）。

2. **高温强韧性支撑**：室温抗拉强度≥850 MPa，1100℃抗拉强度仍可维持≥180 MPa（典型值），屈服强度≥120 MPa（1100℃），延伸率≥20%（1100℃），兼顾强度与塑性，避免高温脆断。

3. **抗高温蠕变与疲劳**：在1100℃、30 MPa应力条件下，持久寿命≥100小时（典型值）。低周疲劳性能良好，适合频繁启动-停机工况。

4. **可焊接性与冷热加工性**：可采用氩弧焊（TIG）进行焊接，焊后无需强制热处理。板材在热态（1100℃至1200℃）下具有良好的塑性，可进行冲压、弯曲成形，冷加工时需注意加工硬化倾向。

## 四、技术特点

### 合金设计思路

GH3170的高温性能源于高钨（W）固溶强化与铬（Cr）、铝（Al）抗氧化协同机制。钨原子半径较大（约0.137 nm），进入镍基体后引起晶格畸变，阻碍位错运动，显著提升高温蠕变抗力。铬（20%至24%）形成Cr₂O₃氧化膜，铝（0.3%至0.6%）促进Al₂O₃次生氧化层，两者复合提高抗氧化温度上限。钴（10%至15%）降低层错能，提升高温塑性。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，随后经电渣重熔（ESR）精炼。VIM阶段控制气体含量（O≤20 ppm，N≤30 ppm），ESR阶段细化夹杂物并降低偏析。对于高要求批次，可追加真空自耗重熔（VAR）以提高组织均匀性。熔炼全程采用氩气保护，避免钨元素氧化烧损。

### 热处理制度

标准热处理为固溶处理：温度1170℃至1200℃，保温时间按板材厚度计算（每1 mm厚度保温3至5分钟），随后快速空冷或水淬。该合金为固溶强化型，不进行时效处理。若需消除冷加工应力，可采用中间退火：温度1050℃至1100℃，保温10至20分钟后空冷。

### 显微组织控制

固溶态组织为单相奥氏体基体（γ相），晶粒度控制在4至6级（ASTM E112标准）。高钨含量下需避免δ相析出（δ相为Ni₃W金属间化合物），固溶温度需高于δ相溶解温度（约1150℃）。通过控制冷却速度（空冷≥15℃/min）可抑制析出。每批次产品均进行金相检验，确认无有害相。

### 无损检测及质量保证

板材出厂前100%进行超声波探伤（UT），按ASTM E127标准，要求单个缺陷回波高度不超过参考反射体的50%。表面进行液体渗透检测（PT），按ASTM E165标准，不允许存在线性缺陷。化学成分采用直读光谱仪（OES）分析，力学性能委托第三方实验室（如SGS）抽检。每张板材标注唯一批次溯源码，可追溯至熔炼炉号、热处理参数及检测报告。

## 五、应用领域

1. **航空发动机**：燃烧室火焰筒、加力燃烧室衬套、涡轮后框架隔热屏，工作温度1000℃至1150℃。

2. **燃气轮机**：高温段密封片、过渡段衬板，用于工业发电或舰船动力。

3. **高温热处理设备**：连续退火炉的炉辊、马弗罩、辐射管，承受1100℃热循环。

4. **石油化工**：乙烯裂解炉的辐射段炉管支撑件，接触含硫烃类介质。

5. **核工程**：高温气冷堆的堆内构件，在氦气环境中长期服役。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**

镍（Ni）：余量；钨（W）：18.0至22.0；铬（Cr）：20.0至24.0；钴（Co）：10.0至15.0；铝（Al）：0.3至0.6；碳（C）：≤0.08；硅（Si）：≤0.5；锰（Mn）：≤0.5；铁（Fe）：≤3.0；硫（S）：≤0.010；磷（P）：≤0.015。

**力学性能（典型值，以实际质保书为准）**

室温：抗拉强度≥850 MPa，屈服强度≥400 MPa，延伸率≥30%，硬度≤250 HBW。

1100℃：抗拉强度≥180 MPa，屈服强度≥120 MPa，延伸率≥20%。

高温持久性能（1100℃/30 MPa）：持久寿命≥100小时。

**物理性能（典型值）**

密度：8.9 g/cm³；熔点：1350℃至1400℃；热导率（1000℃）：28 W/(m·K)；电阻率（室温）：1.2 μΩ·m；线膨胀系数（20℃至1000℃）：15.5×10⁻⁶/℃；弹性模量（室温）：200 GPa。

**耐腐蚀/高温性能**

1100℃氧化增重率（1000小时）：≤0.10 mg/cm²·h；临界点蚀温度（CPT）：不适用（该合金不用于湿腐蚀环境）；高温持久强度（1100℃/100小时）：≥25 MPa（典型值）。

**产品规格范围**

板材：厚度2.0 mm至50 mm，宽度≤1500 mm，长度≤4000 mm。

棒材：直径10 mm至300 mm（需定制）。

锻件：按图纸加工，单件重量≤500 kg。

丝材：直径0.5 mm至5.0 mm（用于焊接填充丝）。

**交货状态**

固溶态（空冷或水淬），表面经酸洗处理（去除氧化皮）或磨光（Ra≤3.2 μm）。可根据要求提供预氧化处理（表面形成保护膜）。

**批次溯源码解读**

编码规则示例：MJ-GH3170-202405-1012-HT01-PL25

含义：MJ（上海墨钜代号）-GH3170（牌号）-202405（生产年月，2024年5月）-1012（熔炼炉号）-HT01（热处理批次号）-PL25（规格代码，厚度25 mm）。用户可凭此码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役于还原性气氛**：在氢气、一氧化碳等强还原性气氛中，表面氧化膜易被破坏，导致基体直接氧化，建议使用温度降低至1000℃以下。

2. **禁止接触含卤素介质**：氯、氟、溴等卤素元素会诱发晶间腐蚀，焊接前需用丙酮清除油脂与含氯清洗剂残留。

3. **焊接后无需强制热处理**：但若焊接厚度大于10 mm或存在刚性约束，建议进行焊后去应力退火（1050℃/空冷），避免热应力裂纹。

4. **冷加工硬化倾向显著**：冷弯或冷冲压时，变形量超过15%需中间退火（1100℃/空冷），否则易产生微裂纹。

5. **表面划伤风险**：高钨合金硬度较高，但划伤后易成为应力集中源，在高温循环中扩展为裂纹。搬运时需使用软质垫层，禁止用钢丝绳直接吊装。

6. **加工硬化后的中间退火**：每次冷变形后应进行固溶处理，否则残余应力在高温下会加速蠕变损伤。

## 八、存储与运输指南

**存储环境要求**

温度：5℃至40℃；相对湿度：≤60%。板材应垫高存放（距地面≥200 mm），使用木质或橡胶垫材。禁止与酸（如盐酸、硫酸）、碱（如氢氧化钠）、重金属粉末（如铜粉、锌粉）混存，以免发生电化学腐蚀。

**包装规范**

每张板材间夹防锈纸，外层包裹塑料薄膜，内附干燥剂（硅胶包，每平方米至少2包）。整体装入木箱或编织袋，木箱内壁衬泡沫板防撞。对于出口件，增加防潮铝箔袋及真空包装。

**运输注意事项**

板材平放固定，使用尼龙吊带或软质吊绳，禁止钢丝绳直接接触板面。运输车辆需有防雨篷布，避免暴晒（包装内温度不得超过60℃）。起吊时使用专用吊具，单点吊装角度≤60°。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**

推荐方法：等离子切割（电流200至400 A，速度500至800 mm/min）或激光切割（功率4至8 kW，速度1000至2000 mm/min）。切割后需用砂轮机打磨热影响区（去除氧化皮及微裂纹层），打磨深度≥1 mm。禁止使用普通砂轮片（易导致表面过热），建议使用氧化铝或碳化硅砂轮。对于厚度≤6 mm的板材，可采用水刀切割（水压400 MPa，磨料为石榴石）。

**焊接（TIG氩弧焊）**

推荐焊接方法：钨极氩弧焊（TIG）。填充金属牌号：同材质GH3170焊丝（直径1.6 mm或2.4 mm）。焊接参数：电流80至150 A，电压10至15 V，焊接速度100至200 mm/min。层间温度≤100℃（自然冷却），保护气体为高纯氩（纯度≥99.99%），流量10至15 L/min。焊后无需热处理。注意事项：焊接前用不锈钢丝刷清理坡口两侧20 mm范围，并用丙酮脱脂。禁止使用含硫或含氯的焊剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**

固溶温度：1170℃至1200℃（推荐1180℃），保温时间按厚度计算（每1 mm保温3至5分钟）。冷却方式：空冷（厚度≤10 mm）或水淬（厚度＞10 mm），冷却速度≥15℃/min。注意事项：加热时需控制升温速率（≤10℃/min），避免热应力过大。禁止在固溶温度下保温超过30分钟，否则晶粒过度长大（粗于3级）会降低塑性。

## 十、安装与维护建议

**安装要点**

连接件材质：推荐使用同牌号GH3170螺栓或更高等级的镍基合金（如GH4169），避免使用普通不锈钢（高温强度不足）。密封垫片选型：使用无卤素陶瓷纤维垫片或云母垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片。安装后，对焊接区域进行酸洗钝化处理（使用20%硝酸+5%氢氟酸混合液，60℃浸泡20分钟），清除焊接氧化皮。

**日常维护方法**

清洁周期：每运行500小时或每月一次（视环境而定）。清洗剂类型：中性水基清洗剂（pH 6至8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯）。清洁后用去离子水冲洗，并烘干（120℃/30分钟）。若表面出现氧化皮剥落，需用不锈钢刷清除并重新预氧化。

**常见故障及解决方法**

1. **表面点蚀**：通常由介质中含氯离子引起。处理措施：停机后清洗表面，用细砂纸（400目）打磨点蚀坑，重新钝化。若点蚀深度超过板厚10%，需更换部件。

2. **焊缝开裂**：多由焊接热输入过大或层间温度过高导致。处理措施：打磨裂纹至母材，采用低热输入（电流≤120 A）重焊，严格控制层间温度≤80℃。

3. **高温变形**：服役温度超过设计上限或局部过热。处理措施：检查工况温度，增加隔热层；若变形量超过设计公差，需更换并重新设计支撑结构。

## 十一、安全警示与应急处理

**高温操作安全**

必须佩戴耐高温手套（耐温≥200℃）、防护面罩（防热辐射）及阻燃工作服。禁止徒手触碰未冷却工件（表面温度可能超过300℃）。现场灭火器类型为干粉或二氧化碳灭火器，严禁使用水（水遇高温金属会瞬间汽化，引发爆炸）。

**切割加工安全**

操作等离子或激光切割时，必须佩戴自动变光焊接面罩（遮光号≥11），切割区设置排烟系统（抽速≥1 m/s），火花溅落区铺设防火毯。禁止在易燃物（如油污、纸张）附近切割。

**产品损坏或腐蚀后的应急处理**

若发现产品破裂或腐蚀泄漏（如炉管穿孔），立即停机并隔离故障区域，切断介质源（关闭阀门或停止供气）。人员穿戴防酸服、防碱手套及护目镜，防止高温介质喷溅。泄漏介质（如高温燃气或腐蚀性气体）需通过排风系统稀释，不可直接接触。废弃物（如破损板材、焊接渣）按危险废物（HW类，代码HW49）分类，交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到失效分析的全流程指导。

## 十三、购买建议

在选择GH3170高钨合金板材时，建议从以下维度评估：

1. **应用场景匹配度**：若服役温度≥1050℃且需长期抗氧化，GH3170是优选；若温度≤1000℃，可考虑GH3044或GH3030以降低成本。

2. **关键性能参数**：重点关注1100℃抗拉强度（≥180 MPa）和持久寿命（100小时/30 MPa），PREN值（抗点蚀当量）对该合金不适用。

3. **认证要求**：若用于航空发动机，需确认供应商是否具备AS9100或NADCAP认证；船用部件需提供船级社认证（如DNV、BV）。

4. **备品备件比例**：建议按10%至15%比例采购备用板材，用于维修替换。

5. **原厂质保书核对**：用户应核对上海墨钜原厂质保书上的化学成分、力学性能及探伤等级，并要求提供第三方检测报告（如SGS或BV）以验证性能。若质保书缺失或参数异常，需立即联系曾先生核实。

## 十四、价格标准

GH3170高钨合金板材的参考价格区间如下（以2024年市场行情为基准，实际报价以询价为准）：

- 厚度2至10 mm，宽度≤1000 mm：800至1200元/公斤。

- 厚度10至30 mm，宽度≤1500 mm：650至950元/公斤。

- 厚度30至50 mm，宽度≤1200 mm：700至1100元/公斤。

- 小批量试样（≤50公斤）：价格上浮15%至20%，约1000至1400元/公斤。

- 批量采购（≥5吨）：可享5%至12%折扣，具体折扣幅度视规格与交货期协商。

- 附加费用：如需双认证（原厂+船级社）加价10%；第三方检测（SGS）加价5%；定制热处理（如预氧化）加价8%。

提示：具体报价请联系曾先生获取精确订单报价，报价有效期为15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、成分偏离标准）导致失效的，上海墨钜免费更换同规格产品或全额退款，且承担因此产生的直接运费。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书加盖上海墨钜公章，附有批次溯源码。

**技术支持**：售后团队24小时内通过电话或视频远程指导；如需现场服务（如焊接工艺评定或失效分析），48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（光谱分析、拉伸试验、硬度测试）费用由上海墨钜承担。特殊检测（如高温持久、蠕变）费用双方协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保备件供应不断档。

**售后响应**：质量问题投诉2小时内回复确认，48小时内出具初步处理方案（如补货、退货或技术改进）。
