# GH2696抗热腐蚀燃气轮机盘件腐蚀试验合格吗？——上海墨钜特殊钢专业解读

## 一、产品概述与适用范围

GH2696是一种典型的镍基高温合金，归属于高温合金大类，其典型牌号为GH2696（国内牌号，对应类似国外牌号如Inconel 706改进型）。该合金专为燃气轮机盘件等高温转动部件设计，具有优异的抗热腐蚀性能、良好的高温强度及组织稳定性。GH2696可在650℃至750℃范围内长期服役，短时使用温度可达800℃。其核心优势包括：一是抗热腐蚀性能突出，在含硫、钒、钠等腐蚀性介质的高温燃气环境中表现出色；二是高温持久强度高，650℃下持久寿命可达数百小时以上；三是组织稳定性好，长期时效后析出相粗化速率低；四是热加工塑性优良，适合锻造大型盘件；五是焊接性能良好，可进行补焊修复。该产品广泛应用于燃气轮机涡轮盘、压气机盘、密封环等关键热端部件，尤其适用于海洋环境或含硫燃料工况下的燃气轮机。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等核心装备。公司严格执行ASTM、GB/T、AMS等国内外标准，全流程工艺可追溯，从原材料入厂到成品出厂实施严格的质量控制体系，确保每一批次产品性能稳定可靠。

## 三、核心功能

GH2696合金具备以下核心功能：

1. **抗热腐蚀能力**：在650℃至750℃含硫、钒、钠盐的燃气环境中，合金表面形成致密的氧化铬和氧化铝复合膜，有效阻挡腐蚀介质侵蚀。典型试验条件下（650℃，含0.1%SO2+0.01%NaCl+5%O2，其余N2），腐蚀增重率低于0.5mg/cm²·h（典型值，以实际产品质保书为准），远优于传统Inconel 718合金。

2. **高温持久强度**：在650℃、应力600MPa条件下，持久寿命可达200小时以上，延伸率大于8%（典型值，以实际产品质保书为准），满足燃气轮机盘件对长寿命、高可靠性的要求。

3. **抗疲劳性能**：通过细晶强化和析出相控制，合金在高温低周疲劳（LCF）试验中表现出优异的循环寿命，650℃下总应变范围0.8%时，疲劳寿命可达1×10⁴次以上（典型值，以实际产品质保书为准）。

4. **组织稳定性**：经长期时效（650℃/1000h）后，γ′相（主要强化相，Ni3(Al,Ti)型金属间化合物）尺寸稳定在50-100nm，无有害相（如σ相、Laves相）析出，确保盘件在服役过程中性能不发生明显退化。

5. **良好的冷热加工性**：合金在900℃至1150℃范围内具有优异的热塑性，适合锻造大型盘件；冷加工后可通过中间退火恢复塑性，便于后续机加工。

## 四、技术特点

### 合金设计思路

GH2696是在Inconel 706基础上优化设计的镍基高温合金，通过调整Al、Ti、Nb、Mo等元素含量，平衡了高温强度与抗热腐蚀性能。其中，Al和Ti是γ′相形成元素，提供高温强化；Nb和Mo通过固溶强化和碳化物强化提升蠕变抗力；Cr含量控制在16%-18%，确保良好的抗氧化和抗热腐蚀性能；少量B、Zr、Ce的添加进一步净化晶界，提高持久塑性。

### 冶炼工艺

采用“真空感应熔炼（VIM）+真空自耗重熔（VAR）”双联工艺，部分高端盘件要求“VIM+VAR+电渣重熔（ESR）”三联工艺，以最大限度降低气体含量（O≤20ppm，N≤30ppm，H≤2ppm）和非金属夹杂物（A、B、C、D类夹杂物均≤1.5级）。冶炼过程全程氩气保护，防止二次氧化。

### 热处理制度

标准热处理为：固溶处理980℃±10℃/1h，油冷或快速空冷；时效处理720℃±5℃/8h，炉冷至620℃±5℃/8h，空冷。此制度可获得均匀分布的γ′相（体积分数约15%-20%）和细小碳化物，同时避免晶粒异常长大。对于盘件，可结合锻造工艺采用“固溶+双时效”或“固溶+稳定化+时效”等定制方案。

### 显微组织控制

通过控制锻造温度（1000℃-1120℃）和变形量（≥30%），实现晶粒度5-7级（ASTM标准）的均匀细晶组织。γ′相呈球形或立方体形，平均尺寸约30-50nm；晶界处分布有断续的M23C6型碳化物（M主要为Cr、Mo），有效钉扎晶界，抑制滑移。严格控制δ相（Ni3Nb正交结构）含量，避免其超过2%（体积分数），以防降低塑性和韧性。

### 无损检测及质量保证

所有盘件均进行100%超声波探伤（UT），检测灵敏度达到Φ0.8mm当量平底孔；表面进行液体渗透检测（PT），确保无裂纹、折迭等表面缺陷；关键部位可补充涡流探伤（ET）。每批次产品附带化学成分、力学性能、探伤报告及尺寸检验报告，实现全流程可追溯。

## 五、应用领域

- **燃气轮机行业**：用于涡轮盘、压气机盘、密封环、叶片锁片等高温转动部件，尤其适用于海洋平台或船舶用燃气轮机，需耐受含盐雾和硫化物的腐蚀环境。

- **航空发动机**：作为中温段盘件材料，用于涡扇发动机的高压压气机盘和涡轮盘，工作温度650℃-750℃。

- **工业燃气轮机**：用于发电用重型燃气轮机的轮盘和隔板，承受高温和离心应力。

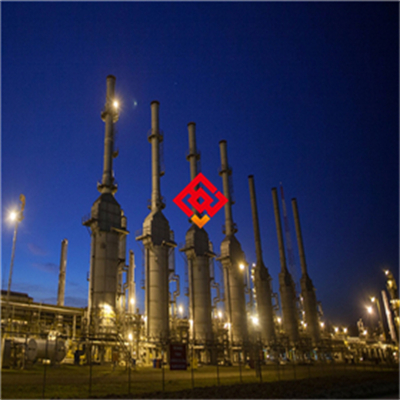

- **化工能源设备**：用于高温高压反应器中的搅拌轴、密封件等，要求抗腐蚀和高温强度。

- **海洋工程**：用于海水泵、阀门等部件，虽非主要方向，但在含氯环境中仍有一定应用潜力。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳（C）≤0.08；铬（Cr）16.0-18.0；镍（Ni）余量；钼（Mo）2.0-3.0；铝（Al）1.5-2.5；钛（Ti）2.0-3.0；铌（Nb）0.5-1.5；硼（B）≤0.01；锆（Zr）≤0.05；铁（Fe）≤5.0；硅（Si）≤0.5；锰（Mn）≤0.5；磷（P）≤0.015；硫（S）≤0.010。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度≥1100MPa；屈服强度（0.2%偏移）≥850MPa；延伸率≥12%；断面收缩率≥15%；硬度（HRC）35-45；冲击功（Akv）≥40J。

**高温性能（650℃典型值）**：抗拉强度≥900MPa；屈服强度≥700MPa；延伸率≥10%；持久强度（650℃/600MPa）≥200h。

**物理性能（典型值）**：

密度：8.25 g/cm³；熔点：1320℃-1380℃；热导率（20℃）：11.5 W/(m·K)；热导率（650℃）：18.2 W/(m·K)；电阻率（20℃）：1.25 μΩ·m；线膨胀系数（20℃-650℃）：14.5×10⁻⁶ /K；弹性模量（20℃）：210 GPa。

**耐腐蚀/高温性能**：

抗热腐蚀性能：在650℃/含0.1%SO2+0.01%NaCl气氛中，腐蚀增重率≤0.5 mg/cm²·h（典型值）；氧化增重率（650℃/100h）：≤0.3 mg/cm²；临界点蚀温度（CPT）：在3.5%NaCl溶液中≥60℃（典型值，需注意实际环境差异）。

**产品规格范围**：

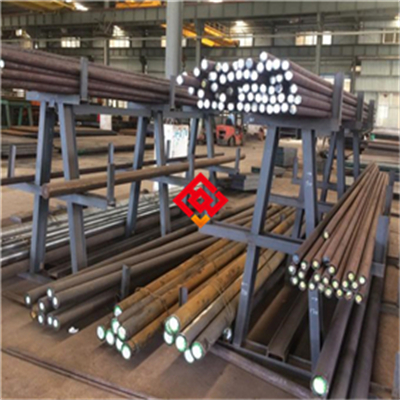

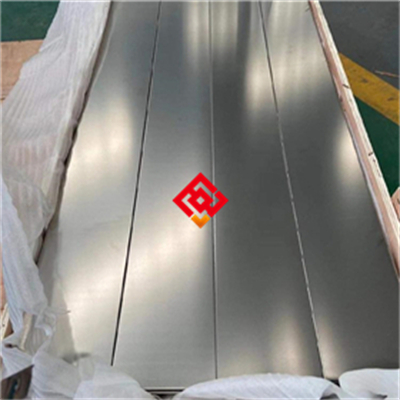

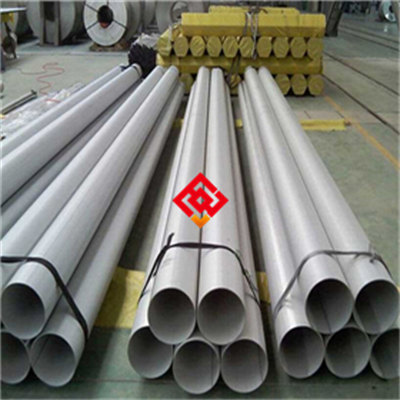

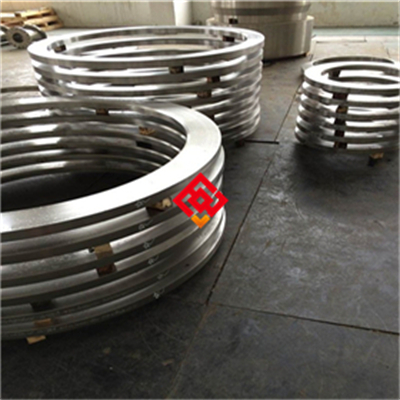

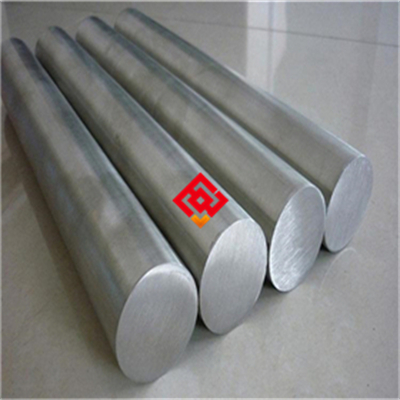

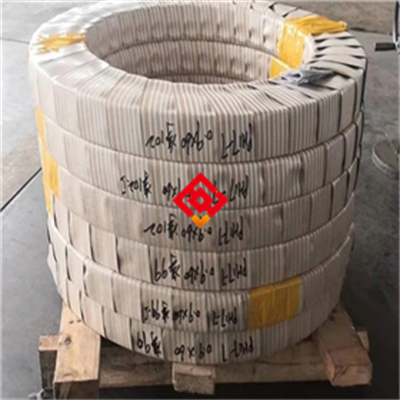

盘件（锻件）：外径≤2000mm，厚度≤300mm，单重≤5吨；棒材（圆钢）：直径20mm-300mm，长度≤6000mm；板材：厚度5mm-80mm，宽度≤1500mm；管材（需定制）：外径50mm-300mm，壁厚5mm-40mm；丝材（需定制）：直径1mm-10mm。

**交货状态**：

固溶+时效状态（标准）；也可按固溶态或退火态交货，由客户后续自行热处理。表面处理：盘件表面车光或磨光；棒材磨光或酸洗；板材酸洗或喷砂。

**批次溯源码解读**：

编码规则示例：MJ-GH2696-202503-A01-HT01-300D。其中：MJ代表上海墨钜；GH2696为牌号；202503表示生产年月（2025年3月）；A01为炉号（代表VIM+VAR冶炼批次）；HT01为热处理批号（表示固溶+时效工艺）；300D表示规格（直径300mm盘件）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整工艺参数和检测结果。

## 七、注意事项

1. **避免长期服役于750℃以上温度区间**：超过750℃后，γ′相快速粗化，强度显著下降，同时可能析出有害σ相（FeCr型脆性相），导致脆性断裂风险。

2. **禁止接触含卤素（Cl、F、Br）的高浓度介质**：在高温下，卤素离子会破坏合金表面氧化膜，引发严重点蚀和应力腐蚀开裂（SCC）。

3. **焊接后必须进行焊后热处理**：焊接热影响区（HAZ）易产生微裂纹和应力集中，需在焊后4小时内进行去应力退火（720℃±10℃/2h，炉冷），否则可能延迟开裂。

4. **加工硬化倾向明显**：冷加工变形量超过15%后，应进行中间退火（980℃/30min，空冷），否则继续加工易导致开裂或表面起皮。

5. **表面划伤风险**：盘件表面任何划伤或磕碰都可能成为疲劳裂纹源，加工和搬运过程中必须使用软质夹具和衬垫，严禁直接与钢铁工具接触。

6. **热处理敏感**：固溶温度波动超过±15℃或保温时间不足，会导致γ′相尺寸不均匀，降低持久性能。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥通风处，温度范围5℃-40℃，相对湿度上限60%。地面铺设木质或橡胶垫材，高度≥150mm，防止潮气侵蚀。禁止与酸、碱、重金属粉末（如铜粉、锌粉）等腐蚀性或易反应物质混存。

**包装规范**：盘件先用中性防锈纸包裹，再套入聚乙烯塑料薄膜袋，内置干燥剂（硅胶包，每立方米≥0.5kg），最后装入木箱或钢带加固的编织袋。木箱内壁衬有泡沫缓冲层，防止碰撞。对于出口产品，需增加气相防锈纸（VCI纸）和铝箔袋密封。

**运输注意事项**：运输过程中使用专用支架固定盘件，避免滚动或倾斜。车厢顶部加盖防水篷布，严禁雨淋和暴晒。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面。堆放层数不超过3层，层间垫木方。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或滚动；禁止用金属工具敲击表面。

## 九、加工操作规范

**切割**：

推荐方法：带锯切割（适用于棒材和板材，锯条齿距4-6mm，线速度15-25m/min）；激光切割（适用于薄板，厚度≤12mm，功率3-6kW，切割速度1-3m/min）；水刀切割（适用于厚板，厚度≤80mm，磨料为石榴石砂，压力350-400MPa）。切割后切口需用细砂轮（粒度≥120目）打磨光滑，去除热影响区和微裂纹。禁止使用普通砂轮片（含铁杂质）切割，以免铁屑嵌入表面引发锈蚀。

**焊接**：

推荐方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属选用同材质焊丝（GH2696焊丝）或Inconel 706焊丝。焊接参数：TIG焊电流80-150A，电压12-18V，焊接速度60-120mm/min；MIG焊电流150-250A，电压20-28V，焊接速度200-400mm/min。层间温度≤100℃。保护气体为99.99%纯氩，流量15-25L/min。焊后必须进行去应力退火（720℃±10℃/2h，炉冷至300℃后空冷）。注意事项：焊接前需将坡口及两侧20mm范围内打磨至金属光泽，并用丙酮清洗；禁止在焊接过程中中断保护气体；禁止使用含硫或含氯的清洗剂。

**热处理**：

固溶处理：980℃±10℃，保温时间按有效截面厚度计算（每25mm厚度保温1小时），油冷或快速空冷。时效处理：720℃±5℃/8h，炉冷至620℃±5℃/8h，空冷。注意事项：固溶后必须在2小时内完成冷却，避免γ′相过早析出；禁止使用水淬，以免产生淬火裂纹。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质GH2696或更高等级的镍基合金（如Inconel 718），避免使用不锈钢（如304）或碳钢，防止高温下电偶腐蚀。密封垫片选用无石棉、无卤素的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片。安装后，对盘件表面进行酸洗钝化处理（用20%硝酸+5%氢氟酸溶液，50℃-60℃，浸泡15-20分钟），然后清水冲洗并干燥，以恢复氧化膜。

**日常维护方法**：清洁周期建议每3个月一次（海洋环境可缩短至每月一次）。使用中性清洗剂（pH值6-8，不含氯离子）或去离子水清洗，禁止使用含盐酸、硫酸或次氯酸钠的清洗剂。清洗后用软布擦干或压缩空气吹干。对于长期停机的盘件，表面喷涂防锈油（如WD-40或专用高温防锈油）进行保护。

**常见故障及解决方法**：

1. **表面点蚀**：现象为局部出现针尖状腐蚀坑。原因多为清洗剂含氯或环境氯离子浓度过高。解决方法：打磨去除点蚀层（深度≤0.5mm），重新酸洗钝化；更换中性清洗剂；加强环境通风。

2. **焊缝开裂**：现象为焊接后或服役中焊缝区域出现裂纹。原因多为焊后热处理未及时进行或层间温度过高。解决方法：清除裂纹并重新焊接，严格控制层间温度≤100℃，焊后4小时内完成去应力退火。

3. **变形**：现象为盘件在热处理或长期服役后发生翘曲。原因多为热处理冷却不均匀或应力释放。解决方法：在300℃以下进行热矫形（用液压机加压），然后重新时效处理；严重变形需更换。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号10-12）和阻燃服（如Nomex材质）。禁止触碰未冷却工件，工件需在空气中自然冷却至室温（或≤50℃）后方可接触。现场灭火器类型为干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器，以防触电或熔融金属飞溅。

**切割加工安全**：激光切割或等离子切割时，操作人员必须佩戴防护面罩（遮光号≥5）和防飞溅护目镜。现场需安装排烟系统，及时排出金属烟尘（主要成分为Cr₂O₃、NiO等，具有毒性）。火花隔离区半径≥5米，禁止放置易燃物（如油布、纸箱）。

**产品损坏或腐蚀后的应急处理**：

- 若发现盘件表面腐蚀或开裂，立即停机并隔离，切断介质源（如燃气、蒸汽）。

- 操作人员穿戴化学防护服、防酸碱手套和护目镜，避免直接接触腐蚀产物。

- 对于泄漏的腐蚀性介质（如酸液），用石灰或碳酸氢钠中和，然后用吸附材料（如蛭石、硅藻土）收集，装入专用废料桶。

- 废弃物分类：腐蚀产物和含镍铬废渣属于危险废物（HW类，代码HW17或HW49），需交由有资质的处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH2696盘件时，建议从以下几个方面评估匹配度：

1. **应用场景匹配度**：确认服役温度是否在650℃-750℃范围内，环境是否含硫、钒等腐蚀介质。若温度超过750℃，建议选择更高等级的合金（如GH4169或Mar-M247）。

2. **关键性能参数**：核对PREN值（点蚀当量，公式为Cr+3.3Mo+16N，GH2696的PREN值约28-32）是否满足耐腐蚀要求；高温持久强度是否达到设计寿命；硬度是否适合后续机加工。

3. **认证要求**：根据行业要求，需确认是否具备船级社认证（如DNV、BV、ABS）、NACE MR0175/ISO 15156认证（抗硫化物应力腐蚀）或ISO 9001质量体系认证。

4. **备品备件比例**：建议按10%-15%的比例采购备件，用于替换检修中的盘件，确保连续生产。

5. **质保书核对**：要求上海墨钜提供原厂质保书，并建议委托第三方检测机构（如SGS、BV）进行化学成分、力学性能和探伤复检，验证性能是否达标。

## 十四、价格标准

GH2696盘件的价格受型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：

- 标准盘件（直径≤500mm，单重≤500kg）：350-450元/公斤；

- 大型盘件（直径500-1000mm，单重500-2000kg）：400-550元/公斤；

- 超大型盘件（直径1000-2000mm，单重2-5吨）：500-700元/公斤；

- 棒材（直径50-200mm）：280-380元/公斤；

- 板材（厚度10-50mm）：320-420元/公斤。

批量折扣政策：采购量≥5吨，可享5%-12%折扣；≥10吨，折扣可达15%。小批量试样（≤50公斤）加价15%-20%。附加技术要求（如双认证、SGS第三方检测、定制热处理）另计费用，通常上浮10%-15%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂物超标）导致失效的，上海墨钜免费更换或退款，不包含因使用不当或超工况服役导致的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话、视频）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学、力学、探伤）费用由上海墨钜承担；特殊项目（如高温持久、腐蚀试验）按实际成本收费。

**备品保障**：停产后五年内，仍提供同质替代或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量问题2小时内回复，48小时内出初步方案，72小时内启动处理流程。
