# GH1180镍基合金航空叶片蠕变强度与真空感应熔炼技术解析

## 一、产品概述与适用范围

GH1180镍基合金属于沉淀硬化型镍基高温合金，典型牌号为GH1180（对应国际牌号Inconel 718的改进型）。该合金主要应用于航空发动机涡轮叶片、导向叶片及燃烧室部件，在650℃至850℃高温环境下仍能保持优异的蠕变强度和抗疲劳性能。GH1180合金通过真空感应熔炼（VIM）结合真空自耗重熔（VAR）工艺生产，确保材料纯净度与组织均匀性，满足航空级质量要求。

核心优势如下：

1. 高温蠕变强度：在700℃、200MPa条件下，持久寿命可达500小时以上（典型值，以实际产品质保书为准）。

2. 抗氧化性能优异：在850℃空气中氧化增重率低于0.1mg/cm²·h（典型值）。

3. 良好的热加工塑性：热变形温度范围为1050℃-1150℃，可锻造、轧制及精密模锻。

4. 抗热疲劳性能：在急冷急热工况下裂纹扩展速率低，适用于叶片频繁启停场景。

5. 组织稳定性：通过γ'相（Ni3AlTi型强化相）和γ''相（Ni3Nb型强化相）复合强化，长期服役后组织退化缓慢。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM，容量3吨）、真空自耗重熔炉（VAR）、电渣重熔炉（ESR）及多向锻造生产线。公司严格执行ASTM B637、AMS 5662及GB/T 14992等标准，全流程工艺可追溯，每批次产品均附带原厂质保书及第三方检测报告。

## 三、核心功能

1. 高温蠕变抗性功能：GH1180合金在650℃-850℃范围内，通过γ'相与γ''相的协同强化，有效抑制位错运动，使蠕变速率控制在10⁻⁶/h以下（典型值，以实际产品质保书为准）。该性能直接保障航空叶片在高温高压燃气冲击下的几何稳定性。

2. 抗热腐蚀与氧化功能：合金中铬（Cr）含量约18%-20%，铝（Al）含量约0.5%-1.0%，在高温下形成致密Cr2O3和Al2O3复合氧化膜，抵抗燃气中硫、氧及氯化物的侵蚀。在模拟航空发动机燃烧室气氛中，腐蚀速率低于0.05mm/年（典型值）。

3. 高强韧性匹配功能：室温抗拉强度可达1200MPa以上，屈服强度大于1000MPa，同时延伸率保持12%以上（典型值），满足叶片在离心力与气动载荷下的强度与塑性平衡要求。

4. 良好冷热加工成形功能：合金在固溶状态下具有良好塑性，可进行冷轧、冷拉及精密冲压；热加工时在1100℃左右变形抗力低，适合等温锻造工艺。焊接性能通过控制碳含量（≤0.08%）及采用匹配填充金属得到改善。

## 四、技术特点

### 合金设计思路

GH1180合金以镍（Ni）为基体，通过添加约18%-20%铬（Cr）提高抗氧化与抗腐蚀性能，加入约5%-6%钼（Mo）和约3%-4%铌（Nb）与镍形成γ''相强化，同时添加约1%钛（Ti）和约0.5%铝（Al）形成γ'相辅助强化。碳含量控制在0.05%-0.08%之间，避免过量碳化物降低韧性。铁（Fe）含量约18%-20%作为平衡元素，降低成本同时保持组织稳定性。

### 冶炼工艺

采用真空感应熔炼（VIM，真空度≤10⁻²Pa）进行初炼，去除气体（氧、氮、氢）及挥发性杂质，然后通过真空自耗重熔（VAR，电流范围5-15kA）或电渣重熔（ESR）进行二次精炼，进一步降低夹杂物含量并改善铸锭结晶组织。对于航空叶片用材，还需进行三次熔炼（VIM+VAR+ESR）以确保材料纯净度。

### 热处理制度

标准热处理工艺为：固溶处理温度1080℃±10℃，保温1小时，油冷或快速空冷；时效处理分两级进行：第一级时效760℃±5℃，保温8小时，炉冷至650℃；第二级时效650℃±5℃，保温8小时，空冷。此制度确保γ''相与γ'相均匀析出，获得最佳强化效果。

### 显微组织控制

晶粒度控制在ASTM 4-6级（平均晶粒直径约50-100μm），γ'相尺寸约20-50nm，γ''相呈盘状分布，体积分数约15%-20%。通过控制终锻温度（≥1000℃）及冷却速率，避免δ相（Ni3Nb正交相）在晶界过量析出，该相会降低冲击韧性及蠕变强度。

### 无损检测及质量保证

每批产品均进行超声波探伤（UT，按ASTM E2375标准，灵敏度φ0.8mm平底孔当量）、涡流探伤（ECT，表面缺陷检测深度0.5mm）、液体渗透检测（PT，按ASTM E1417标准）及光谱分析（OES，验证化学成分）。航空叶片用材还需进行X射线探伤（RT）及荧光渗透检测。

## 五、应用领域

1. **航空发动机涡轮叶片**：用于涡扇发动机高压涡轮第一级至第三级叶片，承受850℃高温及离心应力。

2. **导向叶片与喷嘴环**：在燃烧室出口高温燃气流道中起导流作用，要求抗热疲劳及抗氧化。

3. **燃烧室火焰筒**：承受急剧热循环及燃气腐蚀，要求组织稳定性。

4. **紧固件与弹簧**：在500℃-700℃环境中使用的螺栓、螺母及弹簧片，要求抗松弛性能。

5. **核反应堆结构件**：用于压水堆控制棒驱动机构及堆内构件，要求抗辐照及高温性能。

6. **燃气轮机热端部件**：工业燃气轮机涡轮盘及叶片，要求长期服役可靠性。

## 六、产品详细参数

### 化学成分（wt%）

镍（Ni）：余量（约50%-55%）；铬（Cr）：18.0-20.0；钼（Mo）：5.0-6.0；铌（Nb）：3.0-4.0；钛（Ti）：0.8-1.2；铝（Al）：0.4-0.8；铁（Fe）：18.0-20.0；碳（C）：0.05-0.08；锰（Mn）：≤0.35；硅（Si）：≤0.35；磷（P）：≤0.015；硫（S）：≤0.010；硼（B）：≤0.006；锆（Zr）：≤0.05。

### 力学性能（室温）

抗拉强度（Rm）：≥1200MPa；屈服强度（Rp0.2）：≥1000MPa；延伸率（A）：≥12%；断面收缩率（Z）：≥20%；硬度：HRC 38-44（典型值，以实际产品质保书为准）。

### 高温力学性能（700℃）

抗拉强度（Rm）：≥950MPa；屈服强度（Rp0.2）：≥800MPa；延伸率（A）：≥10%；持久强度（700℃/200MPa）：≥500小时。

### 物理性能

密度：8.24g/cm³（20℃）；熔点：1330-1370℃；热导率：14.2W/(m·K)（20℃），20.5W/(m·K)（700℃）；电阻率：1.28μΩ·m（20℃）；线膨胀系数：13.2×10⁻⁶/K（20-700℃）；弹性模量：205GPa（20℃），170GPa（700℃）。

### 耐腐蚀/高温性能

临界点蚀温度（CPT）：≥50℃（在3.5%NaCl溶液中，按ASTM G48标准）；高温持久强度（800℃/100MPa）：≥200小时；氧化增重率（850℃/100h）：≤0.1mg/cm²；导电率：约1.3%IACS（国际退火铜标准）。

### 产品规格范围

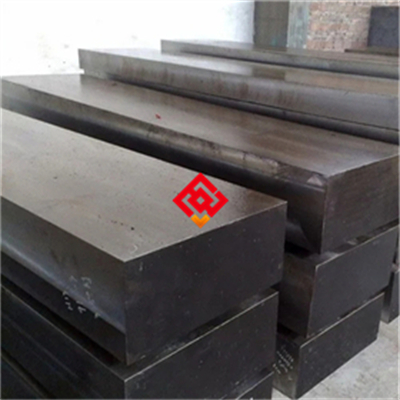

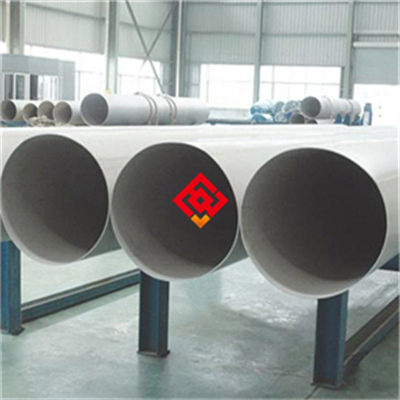

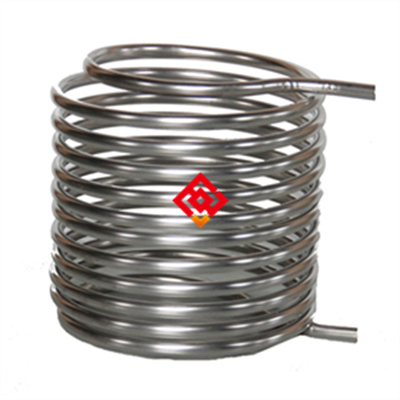

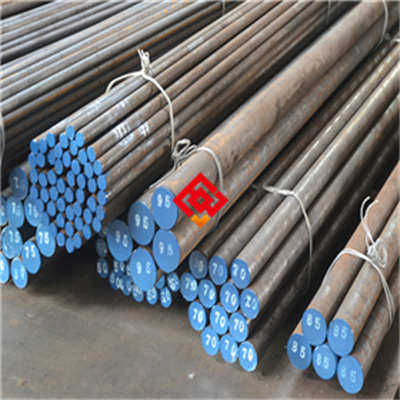

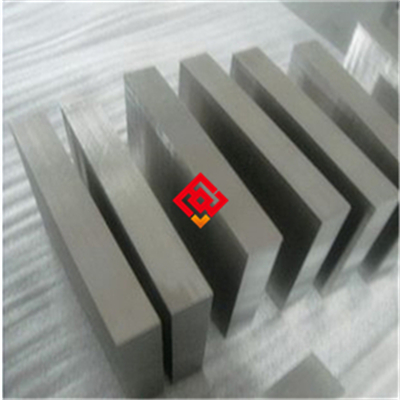

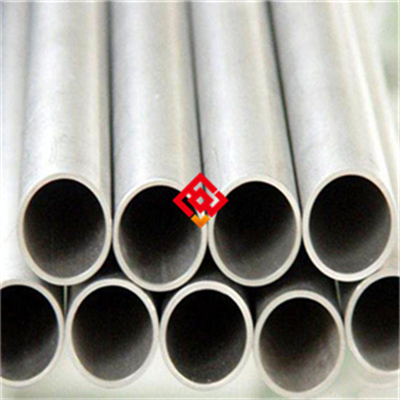

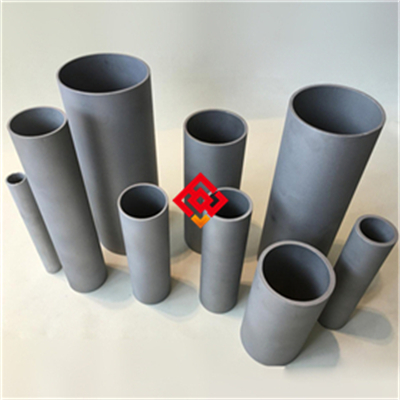

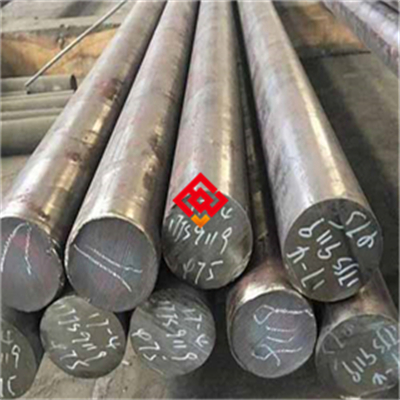

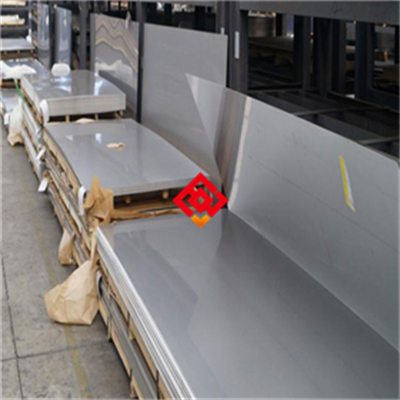

板材：厚度0.5-50mm，宽度600-1500mm；棒材：直径10-300mm，长度2000-6000mm；管材：外径6-200mm，壁厚1-20mm；锻件：按图纸定制，单件重量≤2000kg；丝材：直径0.5-8mm，成卷供应。

### 交货状态

固溶态（1080℃固溶处理+快速冷却）；时效态（固溶+双级时效）；热加工态（锻造或轧制后未热处理）。表面处理：酸洗（去除氧化皮）、磨光（粗糙度Ra≤1.6μm）、冷拉（丝材）。

### 批次溯源码解读

编码规则示例：MJ-GH1180-202503-001-1080-01-20D，其中MJ代表上海墨钜，GH1180为牌号，202503代表生产年月（2025年3月），001代表炉号，1080代表固溶温度，01代表热处理批号，20D代表直径20mm棒材。客户可通过编码联系上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **避免长期服役的温度区间**：GH1180合金在600-650℃区间长期服役时，γ''相可能向δ相转变，导致强度下降。建议避免在该温度区间使用超过1000小时。

2. **禁止接触的腐蚀介质**：避免在含高浓度氯离子（≥1000ppm）及还原性硫化物（如H2S）环境中使用，否则可能引发应力腐蚀开裂。

3. **焊接后必须热处理**：焊接后需进行固溶+时效处理（1080℃/1h+760℃/8h+650℃/8h），否则焊缝区域可能因组织不均匀而降低蠕变强度。

4. **加工硬化后的中间退火要求**：冷加工变形量超过15%时，应进行中间退火（1080℃/30min，快速冷却），防止裂纹产生。

5. **表面划伤的风险**：合金表面划伤深度超过0.1mm时，在高温氧化环境中可能成为裂纹源，建议加工后对表面进行荧光渗透检测。

## 八、存储与运输指南

### 存储环境要求

温度范围：-20℃至40℃；相对湿度上限：≤60%；地面垫材：木质或橡胶垫板，高度≥150mm，禁止直接接触水泥地面；禁止混存的物质：酸、碱、重金属粉末（如铜粉、铁粉）、氯化物及硫化物。

### 包装规范

防潮防锈方式：采用聚乙烯薄膜包裹，内放干燥剂（硅胶包，每立方米空间≥500g），外层用木箱或编织袋加固。对于精密加工表面，需加贴防锈纸。每件产品附有标签（牌号、炉号、规格、批号）。

### 运输注意事项

固定方式：使用尼龙绑带或钢带（内衬橡胶垫）固定于托盘，禁止钢丝绳直接接触产品表面。防雨防暴晒：车辆必须加盖防水篷布，避免阳光直射导致包装内部结露。吊装要求：使用吊带或吊篮，禁止钢丝绳直接接触。

### 明确标注禁止行为

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用铁锤敲击产品表面。

## 九、加工操作规范

### 切割

推荐方法：等离子切割（电流200-400A，速度0.5-2m/min，氩气保护）；带锯切割（齿距4-6mm，线速度20-30m/min）；激光切割（功率2-5kW，氮气辅助）；水刀切割（压力380-420MPa，磨料石榴石）。切割后打磨要求：使用氧化铝砂轮（粒度60-120目）打磨至表面粗糙度Ra≤3.2μm，去除热影响区。禁止使用普通砂轮片（可能引起表面渗碳）。注意事项：切割后需进行酸洗（10%硝酸+3%氢氟酸，50℃）去除氧化皮。

### 焊接（适用时）

推荐焊接方法：TIG焊（钨极氩弧焊，直流正接）；MIG焊（熔化极惰性气体保护焊）；手工电弧焊（使用低氢焊条）。填充金属牌号：ERNiFeCr-2（对应AWS A5.14标准），直径1.6-3.2mm。焊接参数：电流80-200A（TIG），电压20-30V（MIG），焊接速度100-200mm/min。层间温度：≤100℃。保护气体：氩气纯度≥99.99%，流量12-20L/min。焊后热处理：固溶处理1080℃/1h+双级时效。注意事项：焊前需预热至100℃-150℃，焊后立即进行去应力退火。禁止使用含氯清洗剂清洁焊缝。

### 热处理

固溶温度：1080℃±10℃，保温时间按截面厚度计算（每25mm厚度保温1小时）。冷却方式：油冷（油温≤60℃）或快速空冷（风速≥5m/s）。时效处理：第一级760℃±5℃/8h，炉冷至650℃（冷却速率≤50℃/h）；第二级650℃±5℃/8h，空冷。注意事项：热处理炉内气氛需为中性或还原性，避免氧化脱碳。禁止在氧化性气氛中长时间保温。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

推荐连接件材质：使用同材质（GH1180）或更高级别（如GH4169）的螺栓及螺母，避免电化学腐蚀。密封垫片选型：选用无石棉垫片（如柔性石墨+不锈钢缠绕垫），禁止使用含卤素（氯、氟）的聚四氟乙烯垫片。安装后的酸洗钝化：使用10%硝酸+3%氢氟酸溶液（50℃）浸泡20分钟，然后用去离子水冲洗，最后用压缩空气吹干。清洁要求：安装前用丙酮或异丙醇擦拭接触面，去除油污。

### 日常维护方法

清洁周期：每运行1000小时或每季度一次。清洗剂类型：中性清洗剂（pH值6-8，不含氯离子），如碱性脱脂剂。防锈/防氧化处理：停机期间喷涂防锈油（如WD-40）或覆盖防锈纸。检查重点：叶片表面裂纹、氧化皮脱落、焊缝变色。

### 常见故障及解决方法

1. **表面点蚀**：原因多为氯离子环境或表面划伤。处理方法：用120目氧化铝砂纸打磨至光滑，重新酸洗钝化，必要时进行荧光渗透检测。

2. **焊缝开裂**：原因可能是焊接参数不当或焊后热处理未执行。处理方法：清除裂纹区域（用探伤确定范围），重新焊接并严格执行焊后热处理。

3. **变形**：原因多为热处理冷却不均匀或超温服役。处理方法：进行热校直（1050℃/30min，加压校直），然后重新时效处理。

## 十一、安全警示与应急处理

### 高温操作安全

必须佩戴的防护装备：耐高温手套（耐温≥300℃）、面罩（防热辐射）、阻燃服（棉质或Nomex材质）。禁止触碰未冷却工件（表面温度可高达800℃）。现场灭火器类型：干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（可能引起熔融金属爆炸）。

### 切割加工安全

防护面罩：遮光号≥10（等离子/激光切割），防飞溅。排烟系统：配备高效过滤器（过滤精度≤0.3μm），排风量≥1000m³/h。火花隔离要求：切割区域周围1.5米内铺设防火毯，禁止堆放可燃物。

### 产品损坏或腐蚀后的应急处理

1. 停机隔离：立即停止设备运行，切断介质源（燃气、蒸汽、腐蚀性液体）。

2. 人员防护：佩戴防酸手套、护目镜及防毒面具（如有腐蚀性气体）。

3. 泄漏介质中和：若为酸性介质，用碳酸氢钠粉末覆盖；若为碱性介质，用稀醋酸（5%）中和。

4. 废弃物分类：含镍合金废料属于HW类（危险废物，代码HW17），需收集于专用容器，委托有资质单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确认使用温度范围（GH1180适用于650-850℃），若低于600℃可考虑GH4169经济型，若高于900℃需选用钴基合金（如GH188）。

2. **关键性能参数**：航空叶片用材重点关注高温持久强度（700℃/200MPa≥500小时）及抗氧化增重率（≤0.1mg/cm²）。对于核应用，需确认硼含量（≤0.006%）及钴含量（≤0.05%）。

3. **认证要求**：航空用途需提供AMS 5662认证及NADCAP（国家航空航天和国防合同方认证项目）资质；石油化工用途需NACE MR0175认证；船用需DNV/GL船级社认证。

4. **备品备件比例**：建议首次采购预留20%的备品，用于替换服役中失效的部件。对于关键部件（如涡轮叶片），按1:1比例储备。

5. **核对质保书**：要求提供上海墨钜原厂质保书，并建议委托第三方（如SGS、BV）进行化学成分、力学性能及探伤复检。

## 十四、价格标准

GH1180镍基合金价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间如下：

- 棒材（直径20-100mm）：280-420元/公斤（固溶态，批量≥1吨）

- 板材（厚度10-30mm）：350-500元/公斤（固溶态，批量≥1吨）

- 锻件（按图纸定制）：450-650元/公斤（含模具费，批量≥500kg）

- 丝材（直径1-5mm）：380-550元/公斤（冷拉态，批量≥200kg）

批量折扣政策：采购量≥5吨可享5-12%折扣（根据牌号及规格协商）；≥10吨可享10-18%折扣。小批量试样加价规则：单批次≤100kg，价格上浮15-20%。附加技术要求（如双认证、第三方检测、定制热处理）按实际成本加收15%。

提示：具体报价请联系曾先生（021-67898711）获取精确订单报价，以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏差、热处理组织不合格）导致失效的，上海墨钜免费更换或退款，并承担后续直接损失（需提供第三方失效分析报告）。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书（含加工规范）、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担；特殊项目（如高温持久、蠕变、腐蚀试验）按成本价收取。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户旧设备维护需求。

**售后响应**：质量问题2小时内回复，48小时内出初步方案（包括更换、退货、降价或技术指导）。
