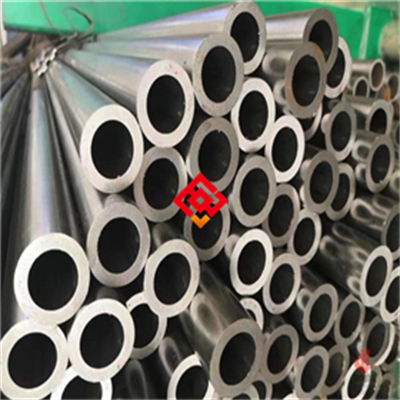

Alloy690低钴耐应力腐蚀核电用管材核电认证吗？

# Alloy690低钴耐应力腐蚀核电用管材产品介绍

## 一、产品概述与适用范围

Alloy690属于镍基合金大类，典型牌号为UNS N06690。该产品是一种低钴含量的镍-铬-铁合金，专为核电站蒸汽发生器传热管及其他关键核岛部件设计。其核心特性在于优异的抗应力腐蚀开裂性能，特别是在高温高压水环境及含氯离子介质中表现突出。Alloy690的使用温度范围覆盖-196℃至650℃，在核电站一回路和二回路工况下均能保持稳定的力学与耐腐蚀性能。核心优势包括：第一，极低的钴含量（通常≤0.05%）有效降低核辐射活化风险；第二，高铬含量（约29%）赋予其卓越的抗氧化和抗腐蚀能力；第三，优异的抗应力腐蚀开裂性能，在模拟压水堆环境中寿命远超传统Inconel 600合金；第四，良好的冷热加工性能，可稳定生产超长薄壁管材；第五，严格的核电认证体系，可满足RCC-M、ASME等国际核电标准要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等高端装备，严格执行ASTM B163、B167及RCC-M M4100等标准。公司建立了从原料入库到成品出库的全流程可追溯体系，每支管材均附带原厂质保书及核电认证文件。Alloy690管材产品已通过国内多家核电设备制造商的合格供应商评审，具备向核电站一、二回路供货的完整资质。

## 三、核心功能

Alloy690低钴耐应力腐蚀核电用管材具备以下核心功能：

第一，抗应力腐蚀开裂功能。在高温高压水环境（如325℃、15.5MPa的压水堆一次侧工况）中，Alloy690的应力腐蚀开裂敏感性远低于Inconel 600合金，其裂纹萌生时间可延长10倍以上（典型值，以实际产品质保书为准）。

第二，低辐射活化功能。钴含量严格控制在0.05%以下，显著减少中子辐照后产生的钴60放射性同位素，降低核电站运维人员的辐射暴露风险。

第三，抗高温氧化功能。在650℃空气中，Alloy690的氧化增重速率仅为0.02mg/cm²·h（典型值），表面形成致密的Cr₂O₃氧化膜，有效阻止进一步氧化。

第四，耐含氯介质腐蚀功能。在含氯离子（如200ppm Cl⁻）的高温水中，点蚀电位高于0.5V（SCE），临界点蚀温度CPT可达150℃以上（典型值），适用于海水冷却系统及含氯工况。

第五，良好冷热加工功能。该合金在退火态下伸长率可达45%以上，可进行冷轧、冷拔及弯管加工，且加工硬化速率适中，适合制造U形管等复杂形状。

## 四、技术特点

Alloy690合金的设计思路基于镍-铬-铁三元体系，关键合金元素包括：铬（28.0-31.5%）提供优异的抗腐蚀和抗氧化能力；镍（≥58%）维持奥氏体基体的稳定性并降低应力腐蚀敏感性；铁（7.0-11.0%）平衡合金成本及热加工性能；钴（≤0.05%）严格控制以降低放射性；碳（≤0.02%）控制晶界碳化物析出；铝和钛（总量≤0.5%）用于细化晶粒和稳定化处理。

冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺，确保合金成分均匀且杂质元素（如硫、磷、氧、氮）含量极低。对于核电管材，进一步采用真空自耗重熔（VAR）以提升纯净度。

热处理制度包括：固溶处理温度范围为1020-1080℃，保温时间按管壁厚度确定（通常每毫米壁厚保温3-5分钟），随后水淬快速冷却；稳定化处理温度为700-750℃，保温2-4小时，空冷，以促进晶界碳化物（Cr₂₃C₆）的合理分布，提升抗晶间腐蚀能力。

显微组织控制方面，成品管材的晶粒度要求为ASTM 5级或更细，晶界上弥散分布的碳化物颗粒尺寸控制在0.1-0.5μm，避免连续网状析出。δ相（一种脆性相）含量控制在1%以下，通过调整终轧温度和冷却速率实现。

无损检测及质量保证方面，管材逐支进行超声波探伤（UT），频率5-15MHz，灵敏度达0.5mm当量缺陷；涡流探伤（ET）用于检测表面及近表面缺陷；液体渗透检测（PT）用于管端及焊缝区域；每批产品附带光谱分析报告及力学性能检测数据。

## 五、应用领域

核电领域：核电站蒸汽发生器传热管，在压水堆（PWR）一次侧承受高温高压含硼水工况。

核电辅助系统：余热排出系统管道、安全注入系统管道，要求低钴且抗应力腐蚀。

化工与石化：高温高压含氯介质换热器管束，替代传统不锈钢应对应力腐蚀开裂问题。

海水淡化：多级闪蒸（MSF）及反渗透（RO）系统中的加热管及盐水管道。

航空航天：发动机热端部件及液压管路，要求抗高温氧化和低活化特性。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：镍：≥58.0；铬：28.0-31.5；铁：7.0-11.0；碳：≤0.02；锰：≤0.50；硅：≤0.50；硫：≤0.010；磷：≤0.015；铝：≤0.25；钛：≤0.25；钴：≤0.05；铜：≤0.10。

力学性能（室温典型值）：抗拉强度：585-725MPa；屈服强度（0.2%偏移）：240-345MPa；延伸率：≥45%；硬度：≤80HRB。高温性能（325℃典型值）：抗拉强度：≥520MPa；屈服强度：≥190MPa。

物理性能：密度：8.19g/cm³；熔点：1370-1410℃；热导率：12.5W/m·K（20℃）；电阻率：1.15μΩ·m（20℃）；线膨胀系数：14.5×10⁻⁶/℃（20-400℃）；弹性模量：210GPa（20℃）。

耐腐蚀性能：临界点蚀温度CPT：≥150℃（在3.5%NaCl溶液中测试，典型值）；抗应力腐蚀开裂性能：在模拟压水堆一次侧水环境（325℃，含硼2000ppm，含锂2ppm）中，10000小时未出现裂纹（典型值）；氧化增重率：0.02mg/cm²·h（650℃，100小时）。

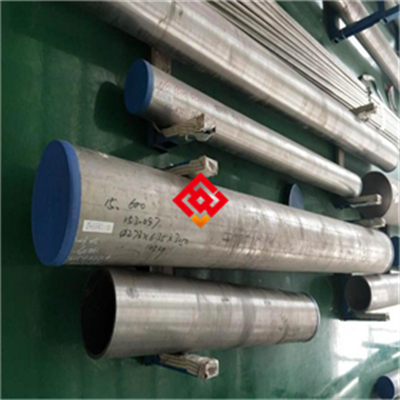

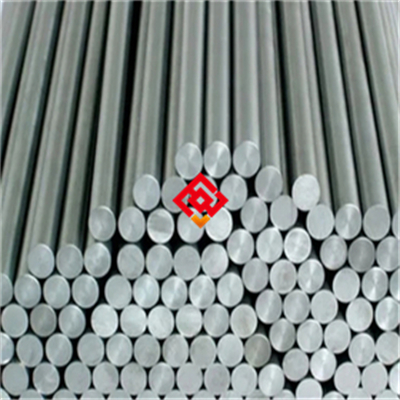

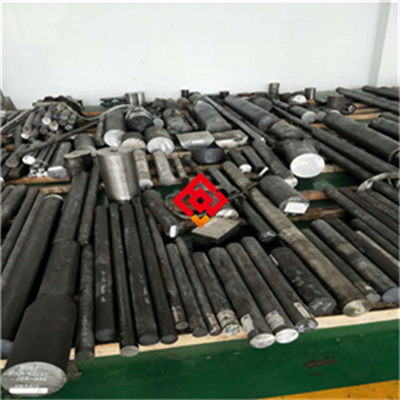

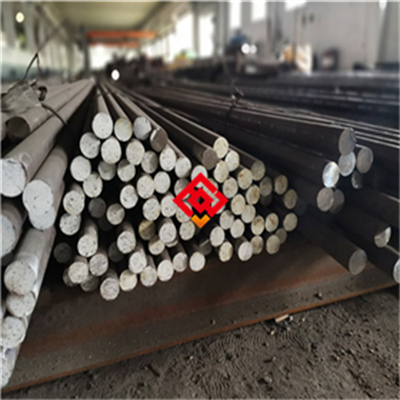

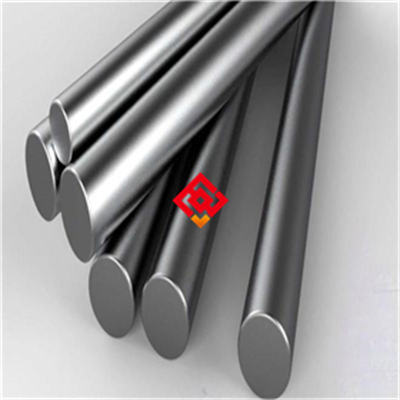

产品规格范围：管材外径12.7-25.4mm，壁厚1.0-3.0mm，长度可达30m（直管）或U形管弯制。也可供应棒材（直径10-200mm）及锻件（按图纸定制）。

交货状态：固溶处理加稳定化处理，管材内外表面经酸洗钝化处理，表面粗糙度Ra≤0.8μm。

批次溯源码解读：编码规则为MJ-UNS N06690-年月-炉号-热处理批号-规格代码。例如：MJ-UNS N06690-202503-A1234-HT01-OD19.05×1.09，其中MJ代表上海墨钜，UNS N06690为牌号，202503为生产年月，A1234为炉号，HT01为热处理批号，OD19.05×1.09为外径×壁厚。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测及热处理记录。

## 七、注意事项

第一，避免在400-600℃温度区间长期服役，该区间可能导致σ相（一种金属间化合物脆性相）析出，降低冲击韧性。第二，禁止在含硫、含铅或含低熔点金属的介质中使用，这些元素会引起液态金属脆化。第三，焊接后必须进行稳定化处理（700-750℃/2h/空冷），否则焊缝热影响区可能因碳化物析出而降低抗晶间腐蚀性能。第四，冷加工（如弯管）后若变形量超过15%，应进行中间退火（1020-1060℃/水淬）以消除加工硬化。第五，管材表面划伤深度超过0.1mm时，必须进行打磨修复并重新钝化处理，否则划伤区域会成为应力腐蚀裂纹的萌生源。第六，严禁与碳钢、低合金钢直接接触进行热处理，以免发生渗碳或渗铬反应。

## 八、存储与运输指南

存储环境要求：温度范围-20℃至40℃，相对湿度上限为60%。管材应放置在木制或橡胶垫架上，离地高度不低于200mm。禁止与酸、碱、重金属粉末、氯化物及硫化物混存，以免引起表面腐蚀。

包装规范：管材两端采用塑料端盖密封，外部缠绕防锈纸并包裹塑料薄膜，内置干燥剂（硅胶或分子筛），外包装采用木箱或编织袋，木箱内壁衬有泡沫缓冲层。每根管材贴有标签，标明牌号、规格、炉号及长度。

运输注意事项：管材应水平放置并固定牢固，使用尼龙吊带或柔性吊装带，禁止钢丝绳直接接触管材表面。运输车辆应有防雨篷布，避免暴晒和雨淋。吊装时使用专用吊具，防止管材弯曲变形。

明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放超过24小时；禁止踩踏、抛掷或重物堆压管材；禁止使用金属链条或钢丝绳直接捆绑。

## 九、加工操作规范

切割：推荐使用带锯切割，锯条齿距为4-6齿/英寸，切割速度控制在30-50m/min，进给量0.05-0.10mm/齿。也可采用激光切割，功率2-4kW，切割速度1-3m/min。切割后断面必须使用细砂纸（400目以上）打磨去除热影响区及毛刺，并重新进行酸洗钝化。禁止使用普通砂轮片切割，因其可能引入铁屑污染并造成表面过热。

焊接（如适用）：推荐采用钨极氩弧焊（TIG），填充金属选用ERNiCrFe-7（对应Alloy690成分）。焊接参数：焊接电流80-120A，电压10-14V，焊接速度80-120mm/min。层间温度控制在100℃以下，保护气体为99.996%纯度氩气，流量10-15L/min。焊后必须进行稳定化处理：700-750℃保温2小时，空冷。注意事项：焊接前管材坡口区域需用丙酮清洗脱脂；每道焊缝后需用不锈钢丝刷清理氧化层。禁止使用含氯的清洗剂，禁止在无保护气体的条件下施焊。

热处理：固溶处理温度1040-1080℃，保温时间按壁厚计算（每毫米3-5分钟），水淬冷却（水温≤40℃）。稳定化处理温度720-740℃，保温2小时，空冷。注意事项：加热炉内气氛应为中性或微氧化性，避免还原性气氛导致渗碳。禁止使用含硫燃料直接加热，禁止在热处理后未冷却至室温前进行矫直操作。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件推荐使用同材质（Alloy690）或更高级别镍基合金（如Alloy 625），避免使用不锈钢或碳钢连接件，以免发生电偶腐蚀。密封垫片应选用纯聚四氟乙烯（PTFE）或膨胀石墨垫片，禁止使用含氯或含卤素的垫片材料。安装完成后，应对管材内表面进行酸洗钝化处理（20%硝酸+2%氢氟酸，50℃，30分钟），然后用去离子水冲洗至中性。

日常维护方法：清洁周期建议每季度一次，使用中性清洗剂（pH值6-8）或去离子水，配合软布或海绵擦拭。对于外表面，可喷涂防锈油（如矿物油基防锈剂）进行保护。注意定期检查管材表面，如发现变色或锈斑，应及时进行局部钝化处理。

常见故障及解决方法：第一，表面点蚀：通常由氯离子浓缩引起，应检查密封垫片是否泄漏，清洁后重新钝化处理。第二，焊缝开裂：可能因焊接参数不当或焊后未进行稳定化处理，需切除焊缝重新焊接并按规定进行热处理。第三，管材变形：常见于超温或超压工况，应停机检查运行参数，更换变形管段并调整操作条件。

## 十一、安全警示与应急处理

高温操作安全：在热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防红外线面罩及阻燃工作服。严禁在工件未冷却至室温前徒手触碰，工件表面温度可能超过600℃。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为高温金属遇水可能引发爆溅。

切割加工安全：切割作业时，操作人员必须佩戴遮光号≥5的防护面罩，确保切割火花不飞溅到易燃物。应配备排烟系统，及时排出切割产生的金属烟尘。火花隔离区应使用防火毯覆盖，周边禁止存放可燃物品。

产品损坏或腐蚀后的应急处理：若管材发生泄漏或破裂，应立即停机并隔离故障区域，切断介质源（如高温高压水或腐蚀性液体）。操作人员需穿戴防护服、防酸碱手套及护目镜。泄漏介质应使用专用容器收集，对于含硼水等放射性介质，需按核电站辐射防护规程处理。废弃物分类：受污染的管材及废弃物应作为危险废物（HW类，如HW13含金属废物）处理，交由有资质的处置单位处理。禁止将废弃管材混入普通金属废料。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Alloy690管材时，建议从以下角度评估：第一，应用场景匹配度，确认管材需承受的温度、压力及介质环境是否在Alloy690的设计范围内，特别注意氯离子浓度、pH值及含氧量。第二，关键性能参数，如PREN值（耐点蚀当量，计算方式为Cr+3.3Mo+16N，Alloy690的PREN值约29），高温持久强度（如325℃下10000小时持久强度≥150MPa），以及钴含量是否满足核电要求（≤0.05%）。第三，认证要求，确认产品是否具备核电站要求的RCC-M或ASME认证，以及船级社认证（如ABS、DNV）是否需要。第四，备品备件比例，建议首次采购时多订购10-15%作为备件，以应对检修更换需求。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）验证成分、力学及耐腐蚀性能。

## 十四、价格标准

Alloy690低钴耐应力腐蚀核电用管材的参考价格区间为：管材（外径19.05mm×壁厚1.09mm）约800-1200元/公斤；棒材（直径50mm）约600-900元/公斤；锻件按图纸报价，约1000-1500元/公斤。价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨可享10-15%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%。具体报价请联系曾先生获取精确订单报价，报价有效期为15个工作日。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如成分不符、夹杂超标、热处理不当）导致失效的，上海墨钜免费更换或退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

技术支持：24小时内远程指导（电话或视频会议）；如需现场服务，48小时内工程师抵达现场，协助解决加工或使用问题。

检测服务：可安排SGS、BV等第三方检测，常规检测项目（成分分析、拉伸、硬度、晶粒度）费用由上海墨钜承担。客户要求的特殊检测项目（如应力腐蚀试验、高温持久试验）按实际成本收费。

备品保障：产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户备件供应不间断。

售后响应：质量问题2小时内回复，48小时内出初步解决方案。对于紧急情况，可启动绿色通道，优先处理。
