# Alloy42定膨胀合金与陶瓷匹配电子封装带材产品介绍

## 一、产品概述与适用范围

Alloy42定膨胀合金属于铁镍基精密合金大类，典型牌号为Alloy42（亦称4J42或FeNi42）。该合金的核心特性是具备与氧化铝陶瓷、硅片及玻璃材料相匹配的线性热膨胀系数，专为电子封装领域设计。其使用温度范围通常为-60℃至+600℃，在此区间内膨胀曲线与陶瓷基板高度吻合，有效降低热应力。核心优势包括：一是热膨胀系数精确可控，在20℃至450℃范围内平均线膨胀系数约为4.0×10⁻⁶/℃至5.0×10⁻⁶/℃，与95%氧化铝陶瓷匹配度优异；二是具有稳定的磁性能，适用于需要磁屏蔽的封装结构；三是良好的加工塑性，可轧制成0.05mm至2.0mm厚度的精密带材；四是焊接性能优良，可与无氧铜、可伐合金等常用电子材料实现可靠连接；五是表面光洁度高，适用于镀金、镀镍等后续表面处理工艺。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的真空感应熔炼（VIM）与真空自耗重熔（VAR）冶炼能力，配备精密冷轧带材生产线，严格执行ASTM F15、GB/T 15018及客户定制标准。公司建立了从原材料入厂检验、冶炼过程控制、轧制工艺参数记录到成品性能检测的全流程可追溯体系，确保每批Alloy42带材的化学成分、尺寸公差及物理性能稳定可靠。

## 三、核心功能

1. **热膨胀匹配功能**：Alloy42在20℃至450℃范围内的平均线膨胀系数典型值为4.5×10⁻⁶/℃（以实际产品质保书为准），与氧化铝陶瓷（约6.5×10⁻⁶/℃）及硅片（约3.5×10⁻⁶/℃）的膨胀曲线在电子封装常用温度区间内形成梯度匹配，避免因热失配导致的封装开裂或焊点疲劳。

2. **高密封性封装功能**：该合金与玻璃封接时，通过控制表面氧化层厚度和成分，可形成气密性达1×10⁻¹⁰Pa·m³/s的金属-玻璃封接界面，适用于集成电路外壳、继电器底座等真空密封部件。

3. **磁屏蔽功能**：Alloy42具有较高的初始磁导率（典型值约3000至5000，以实际产品质保书为准），在弱磁场环境下可有效屏蔽电磁干扰，保护封装内部敏感电子元件。

4. **精密冲压成型功能**：带材经光亮退火处理后，维氏硬度控制在HV140至180，具有良好的延展性和弹性回复一致性，可满足引线框架、管脚等复杂形状的精密冲压需求，冲裁断面光亮带比例可达80%以上。

## 四、技术特点

**合金设计思路**：Alloy42的合金设计基于铁镍二元相图，通过精确控制镍含量在41%至43%（重量百分比）区间，配合微量锰、硅、铝等元素的调控，使合金在居里点（约280℃至320℃）以下具有稳定的低膨胀特性。镍含量每变化0.1%，膨胀系数约产生0.1×10⁻⁶/℃的变化，因此冶炼过程中镍成分控制精度需达±0.15%以内。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR）二次精炼，以降低气体含量（氧含量≤20ppm，氮含量≤30ppm）和有害杂质元素（硫、磷≤0.010%）。对于特殊要求的批次，可增加电渣重熔（ESR）工序以进一步优化铸锭组织结构。

**热处理制度**：标准交货状态为光亮退火态，退火温度范围720℃至780℃，保温时间根据带材厚度按每毫米1分钟至2分钟计算，采用氢气保护气氛或真空炉进行退火，冷却方式为炉冷至200℃以下后空冷。如需调整硬度或晶粒度，可进行再结晶退火或去应力退火。

**显微组织控制**：成品带材的晶粒度控制在ASTM 6级至8级，晶粒均匀度要求相邻级别差不超过1级。组织中不允许存在连续网状碳化物或粗大夹杂物，非金属夹杂物按GB/T 10561标准评定，A类、B类、C类、D类均不超过1.5级。δ相控制：由于Alloy42为单相奥氏体组织，不存在δ相析出问题，但需注意避免晶界氧化。

**无损检测及质量保证**：所有带材在出厂前均进行100%超声波探伤（UT），检测标准按GB/T 2970或ASTM E127执行，缺陷回波高度不得大于基准波高的50%。对于0.1mm以下超薄带材，采用涡流探伤（ET）替代，检测灵敏度为人工缺陷深度0.02mm。每批次随机抽取样品进行光谱分析（OES）复核化学成分，并保留试样备查。

## 五、应用领域

1. **半导体封装行业**：用于制造集成电路陶瓷封装外壳的引线框架、盖板及金属化层过渡环，确保封装在回流焊和温度循环测试中不开裂。

2. **光通信器件**：应用于激光器二极管（LD）和光模块的管座、管帽，与陶瓷基板或玻璃透镜实现热膨胀匹配，保证光路对准精度。

3. **继电器与接触器**：用于制造真空继电器、水银继电器及高可靠性电磁继电器的底座和衔铁，利用其磁导率和低膨胀特性提升工作稳定性。

4. **传感器与探测器**：应用于高温压力传感器、红外探测器窗口的金属外壳，在宽温域内维持密封性。

5. **航空航天电子设备**：用于制造机载雷达、卫星通信模块的微波封装外壳，承受高低温交变和振动环境。

6. **医疗电子器械**：用于植入式心脏起搏器、神经刺激器的金属封装壳体，要求长期生物相容性和气密性。

## 六、产品详细参数

**化学成分（重量百分比，wt%）**：

镍Ni：41.0%至43.0%；铬Cr：≤0.25%；钴Co：≤1.0%；锰Mn：≤0.80%；硅Si：≤0.30%；铝Al：≤0.10%；碳C：≤0.05%；磷P：≤0.010%；硫S：≤0.010%；铁Fe：余量。注：根据客户要求可调整铝、硅含量以控制氧化层特性。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm：480MPa至620MPa；屈服强度Rp0.2：240MPa至350MPa；断后伸长率A：≥30%（厚度≥0.2mm带材）；维氏硬度HV：140至190（退火态）；冲击功（如适用）：无要求，但可通过弯曲试验验证塑性，弯曲半径等于带材厚度时无裂纹。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.12g/cm³；熔点：1430℃至1450℃（固相线至液相线）；热导率：在20℃时为16W/(m·K)，在300℃时为21W/(m·K)；电阻率：在20℃时为0.49μΩ·m；平均线膨胀系数：20℃至100℃为4.0×10⁻⁶/℃，20℃至300℃为4.3×10⁻⁶/℃，20℃至450℃为4.8×10⁻⁶/℃；弹性模量：137GPa；居里点：约290℃。

**耐腐蚀/高温性能**：

Alloy42在室温至300℃干燥空气中氧化增重率≤0.1mg/cm²（100小时试验，典型值）；在潮湿环境中（相对湿度85%，40℃）表面可能出现轻微锈蚀，建议进行镀镍或镀金防护；在含氯离子环境中耐点蚀性能一般，临界点蚀温度（CPT）约15℃（根据ASTM G48测试，典型值，以实际产品质保书为准）。该合金主要用于功能匹配而非耐腐蚀环境，不建议长期暴露于腐蚀性介质中。

**产品规格范围**：

带材厚度：0.05mm至2.0mm；带材宽度：5mm至300mm；长度：卷状供应时单卷重量50kg至500kg，直条供应时长度500mm至2500mm。可提供分条、定尺剪切服务。

**交货状态**：

标准交货状态为光亮退火态（BA），表面经酸洗或电解抛光处理，表面粗糙度Ra≤0.4μm。也可根据客户要求提供冷轧硬态（H）或半硬态（H/2），硬度范围可协商。

**批次溯源码解读**：

每卷或每批带材均附有唯一批号，编码规则为：MJ-42-年月-炉号-热处理批号-规格代码。例如：MJ-42-202403-A125-T03-0.5x100，表示上海墨钜（MJ）生产的Alloy42（42），2024年3月生产，炉号A125，热处理批号T03，规格为厚度0.5mm、宽度100mm。客户可通过批号向我司索取原厂质保书，质保书包含化学成分、力学性能、物理性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **表面氧化控制**：Alloy42在高温（>600℃）下易形成致密氧化层，该氧化层对玻璃封接有利，但若用于镀金或镀镍前处理，需严格控制退火气氛（露点≤-40℃的氢气或真空），避免形成过厚氧化皮导致镀层结合力下降。

2. **加工硬化倾向**：冷轧变形量超过40%后，材料硬度会显著上升（HV可达250以上），导致后续冲压或弯曲时出现开裂风险。建议在冷加工中间工序安排去应力退火（600℃至650℃，保温10分钟至20分钟，空冷）。

3. **焊接裂纹敏感性**：Alloy42的焊接裂纹敏感性较低，但若采用高能量密度焊接（如激光焊、电子束焊）且冷却速度过快时，可能产生微裂纹。建议焊前预热至150℃至200℃，焊后缓冷或进行去应力退火。

4. **禁用的腐蚀介质**：禁止将Alloy42长期暴露于含硫化氢（H₂S）、氯气（Cl₂）或酸性溶液（pH<4）的环境中，否则可能发生应力腐蚀开裂或点蚀。在含硫气氛中，该合金的腐蚀速率可达0.5mm/年（典型值）。

5. **磁性能退化风险**：该合金在超过居里点（约290℃）后，磁导率会急剧下降并失去磁屏蔽功能。若工作温度需长期高于300℃，应选用其他具有更高居里点的铁镍合金（如Alloy52）。

6. **表面划伤控制**：带材表面划伤深度超过0.02mm时，在后续镀金或封接过程中可能形成气密性缺陷。搬运和加工时应使用橡胶垫或聚氨酯滚轮，禁止直接使用金属夹具接触表面。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5℃至35℃；相对湿度上限：60%（建议控制在45%以下）；地面垫材：使用木质托盘或橡胶垫板，离地高度≥150mm，避免直接接触水泥地面；禁止混存的物质：酸类（如盐酸、硫酸）、碱类（如氢氧化钠）、重金属粉末（如铜粉、银粉）以及含硫化合物（如硫磺、硫化橡胶），这些物质可能导致表面腐蚀或污染。

**包装规范**：

所有带材采用三层包装：内层为气相防锈纸（VCI）包裹，中间层为聚乙烯塑料薄膜密封并加入干燥剂（硅胶包，每立方米空间放置200g），外层为木箱或高强度编织袋。木箱内壁衬有泡沫板缓冲，防止运输振动导致带材卷边或表面擦伤。每箱净重不超过500kg，箱外标注“防潮”“轻放”“禁止叠压”标识。

**运输注意事项**：

运输过程中必须使用有顶篷的封闭货车，禁止露天运输。带材卷轴或直条需用尼龙绑带固定于托盘上，绑带与产品接触面垫有橡胶片，禁止使用钢丝绳直接捆绑。吊装时使用吊带或吊篮，禁止钢丝绳直接接触包装箱。运输途中应避免剧烈颠簸和倾斜，车厢内温度不得超过50℃。

**明确标注禁止行为**：

禁止与腐蚀性物质（酸、碱、盐溶液）混放；禁止露天存放（即使有包装，长期暴晒或雨淋仍会导致防锈纸失效）；禁止踩踏或抛掷包装件；禁止在包装上堆放其他重物超过规定承重（木箱≤1吨，编织袋≤200kg）。

## 九、加工操作规范

**切割**：

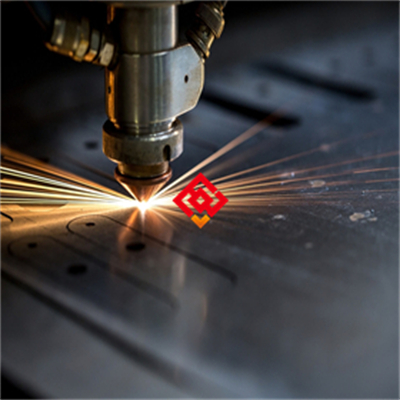

推荐方法：厚度≤0.3mm的带材采用激光切割（光纤激光，功率200W至500W，切割速度1m/min至3m/min）或精密冲切；厚度0.3mm至1.0mm的带材采用带锯切割（齿距1.0mm至1.5mm，线速度15m/min至25m/min）或等离子切割（电流30A至80A）；厚度≥1.0mm的带材可采用水刀切割（磨料粒度80目，压力350MPa至400MPa）。

切割后需用400目以上砂纸或锉刀打磨切割边缘毛刺，去除热影响区氧化层（厚度约0.05mm至0.1mm）。

注意事项：切割过程中保持冷却液（水基乳化液）充分供应，避免局部过热导致膨胀性能劣化。

禁止行为：禁止使用普通氧化铝砂轮片切割，因砂轮中的杂质（如铁、硫）可能嵌入材料表面引起腐蚀；禁止在无冷却条件下进行高速摩擦切割。

**焊接（如适用）**：

推荐方法：钨极氩弧焊（TIG）或微束等离子焊，适用于厚度0.1mm至2.0mm的带材对接或搭接。

填充金属牌号：推荐使用与母材同质的Alloy42焊丝，或采用ERNi-1纯镍焊丝（当要求焊接接头高塑性时）。

焊接参数（典型值，以实际工艺评定为准）：TIG焊接电流15A至80A，电压10V至15V，焊接速度100mm/min至300mm/min；保护气体为纯氩（纯度≥99.99%），气体流量8L/min至15L/min；层间温度控制在100℃以下。

焊后热处理：对于要求气密性的封装件，焊后需在氢气气氛中于750℃至800℃保温10分钟至30分钟进行去应力退火，炉冷至200℃以下。

注意事项：焊前必须用丙酮或酒精清洗焊接区域，去除油污和氧化膜。

禁止行为：禁止使用含氯的清洗剂（如三氯乙烯）；禁止在无保护气体条件下进行电弧焊；禁止焊后快速水冷。

**热处理**：

固溶处理（如需要）：加热至780℃至820℃，保温时间按厚度每毫米5分钟至10分钟，冷却方式为水淬或快速空冷（厚度≤0.5mm时可采用空冷）。

去应力退火：加热至600℃至650℃，保温时间30分钟至60分钟，冷却方式为炉冷或空冷。

光亮退火（标准交货态）：加热至720℃至780℃，保温时间按厚度每毫米1分钟至2分钟，冷却方式为炉冷至200℃以下后空冷，保护气氛为氢气（露点≤-40℃）或真空（真空度≤1×10⁻²Pa）。

注意事项：热处理前必须确认炉内气氛或真空度达标，避免氧化。

禁止行为：禁止在空气中进行无保护加热（温度超过400℃时表面会严重氧化）；禁止使用含硫的加热介质（如某些盐浴炉）。

**详细操作示意图及参数表请向上海墨钜索取说明书，我们提供针对不同厚度和形状的定制化加工方案。**

## 十、安装与维护建议

**安装要点**：

连接件材质：推荐使用与Alloy42同材质或更高等级的定膨胀合金（如Alloy52、可伐合金）作为连接件，避免使用不锈钢（如304）或铜合金直接连接，因热膨胀系数差异可能引起封装失效。

密封垫片选型：用于玻璃封接时，使用无碱硼硅玻璃粉或陶瓷浆料；用于金属密封时，使用纯银垫片或镍基钎料（如BNi-2），禁止使用含卤素（氟、氯、溴）的垫片或密封胶。

安装后的清洁：安装完成后，使用去离子水或无水乙醇清洁表面，去除加工残留物，随后进行干燥处理（60℃至80℃烘干30分钟）。对于要求高气密性的封装，建议进行酸洗钝化处理（采用10%至20%硝酸溶液，室温浸泡5分钟至10分钟，随后用去离子水冲洗并干燥）。

**日常维护方法**：

清洁周期：根据使用环境而定，一般每3个月至6个月进行一次表面清洁。

清洗剂类型：使用中性清洗剂（pH 6至8）或无水乙醇，禁止使用含氯溶剂（如四氯化碳）或酸性清洗液。

防锈/防氧化处理：对于未镀层保护的Alloy42表面，可涂抹薄层防锈油（如WD-40或同类产品）进行短期防护；对于已镀金或镀镍的表面，使用无腐蚀性清洁剂擦拭，避免使用研磨性清洁工具。

**常见故障及解决方法**：

1. **表面点蚀**：表现为局部出现黑色或褐色斑点，深度可达0.01mm至0.05mm。原因多为环境中存在氯离子或酸性气体（如HCl）。解决方法：用2000目砂纸轻磨去除点蚀层，随后进行钝化处理（20%硝酸+5%重铬酸钠溶液，50℃浸泡15分钟）；若点蚀深度超过材料厚度10%，建议更换部件。

2. **焊缝开裂**：表现为焊接接头处出现线性裂纹，通常在封装后温度循环测试中暴露。原因包括焊接参数不当（热输入过大或过小）、填充金属不匹配或焊后未进行去应力处理。解决方法：重新按推荐参数焊接，确保填充金属为Alloy42或ERNi-1，焊后执行去应力退火（750℃，氢气气氛，20分钟）。

3. **封装变形**：表现为封装后外壳翘曲或尺寸超差。原因多为热膨胀不匹配或热处理冷却不均。解决方法：检查安装基板材料的热膨胀系数是否与Alloy42匹配（偏差应≤1×10⁻⁶/℃）；调整退火冷却方式，采用均匀炉冷而非局部气冷。

## 十一、安全警示与应急处理

**高温操作安全**：

进行焊接或热处理时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（遮光号≥10）及阻燃工作服。禁止在未冷却（温度≥100℃）状态下触碰工件，否则可能导致严重烫伤。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因水接触高温金属可能引发蒸汽爆炸或触电风险。

**切割加工安全**：

使用激光切割或等离子切割时，操作人员必须佩戴专用防护面罩（激光用波长防护，等离子用遮光号≥12），并确保排烟系统正常运行（排烟量≥1000m³/h）。切割区域周围设置火花隔离挡板（金属或防火布材质），禁止在易燃物（纸张、油布、塑料）附近进行切割。切割产生的粉尘（含金属氧化物）应及时收集，防止吸入，建议佩戴N95级防尘口罩。

**产品损坏或腐蚀后的应急处理**：

1. 若发现Alloy42部件出现严重腐蚀或开裂导致介质泄漏（如封装气体或液体），应立即停机并隔离故障区域，切断介质源（关闭阀门或断开管路）。

2. 操作人员需穿戴防酸手套、护目镜和防护服，避免直接接触泄漏介质。若介质为腐蚀性气体（如HCl、H₂S），应佩戴自吸式空气呼吸器（SCBA）。

3. 对泄漏介质进行中和处理：酸性介质使用碳酸氢钠粉末覆盖中和，碱性介质使用稀醋酸（5%至10%）中和，随后用大量水冲洗并收集至专用容器。

4. 废弃物分类：受污染的Alloy42部件、中和产物及清洗废水属于危险废物（HW类，代码HW17表面处理废物或HW49其他废物），必须交由有资质的危废处理单位处置，禁止随意丢弃或排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体应用场景（如封装尺寸、工作温度、密封要求等）提供选材建议和工艺指导。

## 十三、购买建议

在选购Alloy42定膨胀合金带材时，建议从以下方面进行综合评估：

1. **应用场景匹配度**：确认您的封装材料（如陶瓷类型、玻璃成分、硅片规格）的热膨胀曲线，要求Alloy42在您的工作温度范围内的平均线膨胀系数偏差不超过±0.3×10⁻⁶/℃。例如，与95%氧化铝陶瓷匹配时，应选用膨胀系数偏上限（4.8×10⁻⁶/℃至5.0×10⁻⁶/℃）的批次。

2. **关键性能参数**：对于玻璃封接应用，重点关注表面氧化层厚度（建议≤0.5μm）和氧化膜成分（以FeO和NiO为主）；对于镀金应用，关注表面粗糙度（Ra≤0.2μm）和退火态硬度（HV140至170）；对于磁屏蔽应用，确认初始磁导率≥3000（在1kHz、0.1mT条件下测试）。

3. **认证要求**：若产品出口或用于军工、航天领域，需确认是否要求船级社认证（如DNV、BV）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证。上海墨钜可提供相应认证文件。

4. **备品备件比例**：建议首次采购时按实际需求量的10%至15%增加备品，用于工艺验证和故障更换。对于连续生产项目，建议签订年度框架协议，确保批次一致性。

5. **质量验证**：建议用户在收货后核对上海墨钜原厂质保书，并委托第三方检测机构（如SGS、BV）进行化学成分、膨胀系数和力学性能复验，以验证产品性能是否满足要求。

## 十四、价格标准

Alloy42定膨胀合金带材的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响，参考价格区间如下：

- 标准规格（厚度0.1mm至0.5mm，宽度50mm至100mm，退火态）：人民币180元至280元/公斤（不含税）。

- 精密规格（厚度0.05mm至0.1mm，宽度5mm至50mm，表面Ra≤0.2μm）：人民币350元至500元/公斤。

- 特殊要求（如真空熔炼+双认证+第三方检测）：在上述基础上上浮20%至30%。

批量折扣政策：单次采购量≥1吨，享5%折扣；≥5吨，享8%至12%折扣（视规格和交期而定）。小批量试样（≤50公斤）加价15%至20%，以覆盖分条和检测成本。

具体报价请联系曾先生获取精确订单报价，我们将根据您的规格、数量、交货期及特殊要求提供详细报价单。提示：价格随镍、铁等原材料市场行情波动，建议以当日询价为准。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、夹杂物超标、膨胀系数不合格）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书，内容包含：批次号、化学成分分析报告、力学性能测试结果、物理性能（含膨胀系数曲线）、无损检测报告（超声波/涡流）、尺寸检验记录。另附产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：自客户反馈问题起，24小时内提供远程技术指导（电话、视频或邮件）；如需现场服务，48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、膨胀系数、力学性能）的费用由上海墨钜承担，非常规项目（如特定腐蚀试验、高温持久试验）由双方协商分担。

**备品保障**：对于已停产的产品规格，上海墨钜承诺在停产后五年内仍提供同质替代材料或接受定制加工，确保客户产线不受影响。

**售后响应**：任何质量问题反馈，我们将在2小时内回复确认，48小时内给出初步解决方案（包括原因分析、处理措施及预计完成时间）。对于紧急情况，可启动绿色通道优先处理。
