# Alloy36低膨胀合金因瓦类型激光用带材产品介绍

## 一、产品概述与适用范围

Alloy36低膨胀合金，又称因瓦合金（Invar Alloy），属于铁镍基低膨胀合金大类，典型牌号为Alloy 36（对应国内牌号4J36）。该合金以独特的低热膨胀系数为核心特性，在-60℃至+200℃温度范围内，其线膨胀系数可稳定控制在1.5×10⁻⁶/℃以下，接近零膨胀水平。产品核心优势包括：一是极低的热膨胀系数，确保精密部件在温度变化时尺寸稳定性；二是良好的加工塑性，可制成带材、箔材等薄型产品；三是优异的激光加工适应性，适用于精密切割与微细加工；四是稳定的磁学性能，适合电磁屏蔽等特殊应用；五是良好的焊接性能，可与不锈钢、铜合金等异种材料连接。该产品主要应用于激光切割用精密带材、光通信器件、航空航天精密结构件、液晶面板制造设备、精密模具及光学仪器等领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、精密冷轧机组及连续退火生产线，严格执行ASTM F1684标准及GB/T 15018国家标准。公司建立全流程工艺可追溯体系，从原料入库到成品出库均实施批次管理，确保每卷带材的化学成分、力学性能及尺寸精度符合客户要求。Alloy36带材产品通过SGS等第三方检测机构认证，可提供原厂质保书及中英文检测报告。

## 三、核心功能

1. **超低热膨胀功能**：在-60℃至+200℃温度范围内，线膨胀系数典型值为1.2×10⁻⁶/℃至1.8×10⁻⁶/℃（以实际质保书为准），确保精密部件在温度波动下保持尺寸稳定，特别适用于激光加工中的定位基准件及光学系统结构件。

2. **精密激光加工适应性**：带材厚度可薄至0.05mm，表面粗糙度Ra≤0.4μm，激光切割时热影响区小、毛刺少，适用于光纤激光切割、紫外激光微加工等工艺，切割边缘质量优良，无需二次修整。

3. **电磁屏蔽与磁性能稳定**：在弱磁场环境下磁导率稳定，适用于电磁屏蔽罩、磁屏蔽组件，可有效抑制电磁干扰，保障精密电子设备正常运行。

4. **异种材料连接兼容性**：与奥氏体不锈钢、铜合金、陶瓷等材料焊接时，通过选用镍基填充金属（如ERNi-1），可获得低应力、高密封性的焊接接头，焊接热裂纹倾向低。

## 四、技术特点

**合金设计思路**：Alloy36合金以铁-镍二元体系为基础，镍含量控制在36%±1%（wt%），通过精确调控镍含量使合金在室温附近达到居里点，实现极低热膨胀系数。添加微量碳、锰、硅等元素以优化加工性能，控制杂质元素（硫、磷、氧、氮）含量以提升纯净度。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效去除气体及非金属夹杂物，铸锭经均匀化退火后开坯锻造，确保成分均匀性。

**热处理制度**：带材经冷轧后采用再结晶退火处理，退火温度范围820℃至860℃，保温时间按厚度计算（每毫米厚度保温5至10分钟），随后快速空冷，获得均匀的奥氏体组织（晶粒度5至7级），消除加工应力，稳定尺寸。

**显微组织控制**：通过控制退火温度及冷却速度，获得单一奥氏体相组织，避免析出相（如碳化物、氮化物）的生成，保证低膨胀性能的稳定性。晶粒度控制在5至7级，兼顾强度与塑性。

**无损检测及质量保证**：带材逐卷进行超声波探伤（频率5MHz至10MHz），检测内部缺陷，同时采用涡流探伤（频率100kHz至500kHz）检查表面缺陷。每卷带材均进行光谱分析（OES）验证化学成分，尺寸精度通过激光测厚仪在线监测。

## 五、应用领域

- **光通信行业**：用于激光器封装底座、光模块结构件、光纤连接器插芯，利用低膨胀特性保证光路对准精度。

- **航空航天领域**：制造卫星天线支撑结构、精密陀螺仪框架、导弹制导系统组件，适应太空极端温差环境。

- **液晶面板制造设备**：用于曝光机工作台、掩膜板支撑框架、玻璃基板搬运机械手，确保大尺寸面板的加工精度。

- **精密模具行业**：制造注塑模具镶件、热压模具底板，减少模具热变形，提高产品良率。

- **科学仪器与光学设备**：用于干涉仪基座、光谱仪光学平台、电子显微镜样品台，消除热漂移对测量结果的影响。

- **半导体制造设备**：用于晶圆承载台、光刻机物镜筒、真空腔体法兰，满足纳米级加工对尺寸稳定性的要求。

## 六、产品详细参数

**化学成分（wt%，典型值）**：镍Ni：35.0至37.0；碳C：≤0.05；锰Mn：0.20至0.60；硅Si：≤0.30；磷P：≤0.020；硫S：≤0.020；铁Fe：余量。钴Co、铬Cr、钼Mo等残余元素含量均控制在0.10%以下。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm：450至550MPa；屈服强度Rp0.2：200至300MPa；延伸率A：≥30%；硬度：HV 130至170（或HRB 70至85）。高温性能（200℃）：抗拉强度Rm：400至480MPa；屈服强度Rp0.2：180至250MPa。

**物理性能（典型值，以实际质保书为准）**：密度：8.10g/cm³；熔点：1430℃至1450℃；热导率（20℃）：约10.5W/(m·K)；电阻率（20℃）：约0.78μΩ·m；线膨胀系数（-60℃至+200℃）：1.2×10⁻⁶/℃至1.8×10⁻⁶/℃；弹性模量：约145GPa。

**耐腐蚀/高温性能**：Alloy36在干燥环境中耐蚀性良好，但在潮湿含氯环境中需注意表面钝化处理。高温性能：在300℃以下可长期使用，抗氧化性一般，超过400℃氧化增重率显著增加（典型值：500℃、100小时氧化增重≤0.5mg/cm²）。导电率：约为国际退火铜标准（IACS）的3%至4%。

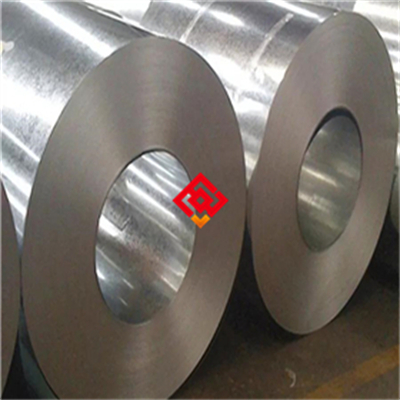

**产品规格范围**：带材厚度：0.05mm至3.0mm；宽度：5mm至400mm；长度：可按卷材或定尺供货，卷材内径：φ300mm或φ500mm；箔材：厚度0.02mm至0.05mm，宽度5mm至200mm。

**交货状态**：冷轧退火态（软态），表面经酸洗钝化处理，表面粗糙度Ra≤0.4μm。可提供磨光表面或抛光表面（Ra≤0.2μm）。边缘处理：可提供切边或毛边，切边带材边缘无毛刺。

**批次溯源码解读**：编码规则示例“MJ-Alloy36-202509-A123-H456-0.5×200”，其中“MJ”代表上海墨钜，“Alloy36”为牌号，“202509”代表生产年月（2025年9月），“A123”为炉号，“H456”为热处理批号，“0.5×200”为规格代码（厚度0.5mm、宽度200mm）。客户可通过拨打业务电话021-67898711或登录上海墨钜官网输入批次号查询全流程生产记录，并索取原厂质保书。

## 七、注意事项

1. **避免长期服役于400℃以上温度区间**：超过400℃时，合金热膨胀系数会显著上升（可达5×10⁻⁶/℃以上），同时氧化速率加快，导致尺寸稳定性下降。

2. **禁止接触含氯介质及强酸环境**：在氯化物溶液、盐酸、硫酸等腐蚀性介质中，Alloy36可能发生点蚀或应力腐蚀开裂，不适用于化工反应器或海洋环境。

3. **冷加工后需进行去应力退火**：带材经冲压、弯曲等冷加工后，内部会产生残余应力，若不经去应力退火（300℃至400℃，保温1至2小时），后续使用中可能发生尺寸缓慢变化。

4. **激光切割时注意热影响区控制**：高功率激光切割时，切割边缘温度可能超过400℃，导致局部膨胀系数改变。建议采用脉冲激光或辅助冷却，切割后对热影响区进行局部退火处理。

5. **表面划伤风险**：带材表面划伤会破坏钝化膜，在潮湿环境中易引发局部腐蚀。搬运和加工时应使用软质夹具，避免金属间直接摩擦。

6. **焊接裂纹敏感性**：虽然Alloy36焊接性良好，但若焊接参数不当（如热输入过大、层间温度过高），可能产生热裂纹。建议采用低热输入焊接工艺，并控制层间温度低于100℃。

## 八、存储与运输指南

**存储环境要求**：存储温度范围：5℃至35℃；相对湿度上限：60%。带材应放置在木质或塑料垫板上，严禁直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末、活性气体（如氯气、氨气）混存，防止化学腐蚀。

**包装规范**：每卷带材先用中性防锈纸包裹，再套入PE塑料薄膜袋，袋内放置干燥剂（硅胶或分子筛），干燥剂用量不少于每立方米包装体积200g。外层采用木箱或高强度编织袋包装，木箱内衬泡沫板防震。包装外侧标注“防潮”“勿压”“向上”等标识。

**运输注意事项**：运输过程中，带卷应固定于专用托架或木轴上，防止滚动碰撞。车辆需配备防雨篷布，严禁暴晒或淋雨。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触带材表面，防止压痕或划伤。严禁与腐蚀性物质同车运输，严禁露天堆放，严禁踩踏或抛掷包装件。

## 九、加工操作规范

**切割加工**：推荐采用激光切割（光纤激光或紫外激光）或精密带锯切割。激光切割参数：功率500W至2000W（根据厚度调整），切割速度1m/min至5m/min，辅助气体为氮气（纯度≥99.99%），气压0.6MPa至1.0MPa。切割后边缘需用细砂纸（400目以上）打磨去除氧化层。禁止使用普通砂轮片切割，因其可能产生过热及表面污染。

**焊接（如适用）**：推荐采用氩弧焊（TIG）或等离子弧焊。填充金属选用ERNi-1或ERNiFe-2牌号焊丝。焊接电流：50A至120A（根据板厚调整），焊接电压：10V至15V，焊接速度：100mm/min至300mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.999%），流量8L/min至15L/min。焊后需进行去应力退火（300℃至400℃，保温1小时，空冷）。注意事项：焊接前需清理待焊区域油污及氧化皮，禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶退火温度：830℃±10℃；保温时间：每毫米厚度5至10分钟；冷却方式：快速空冷或水冷。去应力退火：300℃至400℃，保温1至2小时，空冷。注意事项：热处理前必须清洁表面，禁止在还原性气氛中加热（可能引起渗碳或渗氮）。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件推荐使用同材质（Alloy36）或不锈钢（304L、316L）紧固件，避免使用碳钢或镀锌件，防止电化学腐蚀。密封垫片应选用不含卤素的材料（如聚四氟乙烯PTFE、石墨垫片），禁止使用含氯橡胶垫片。安装完成后，对焊接区域及加工面进行酸洗钝化处理（酸洗液：硝酸10%至15%+氢氟酸2%至5%，温度40℃至50℃，时间15至30分钟），随后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期：每季度至少一次。清洗剂选用中性清洗剂（pH值6至8）或不含氯的有机溶剂（如异丙醇），禁止使用盐酸、硫酸或含氯漂白剂。清洁后用干燥压缩空气吹干，如环境湿度较高，可涂抹薄层防锈油（如WD-40或专用防锈剂）。

**常见故障及解决方法**：

- **表面点蚀**：可能由氯离子污染或钝化膜破损引起。处理措施：用细砂纸（600目以上）打磨点蚀区域，重新进行酸洗钝化处理。

- **焊缝开裂**：可能因焊接热输入过大或层间温度过高。处理措施：清除开裂焊缝，调整焊接参数（降低电流、提高速度），控制层间温度低于100℃，必要时焊后进行去应力退火。

- **尺寸变形**：可能因冷加工残余应力释放或热处理不当。处理措施：对变形件进行去应力退火（300℃至400℃，保温2小时），然后缓冷至室温，必要时进行校平处理。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号10至12）及阻燃工作服。禁止触碰未冷却工件（冷却至室温前表面温度可能超过200℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止触电或蒸汽烫伤。

**切割加工安全**：激光切割时，操作人员需佩戴激光防护眼镜（针对具体波长，如1064nm光纤激光需OD≥5）。设备应配备排烟系统，及时抽除切割产生的金属烟尘。切割区域周围设置防火帘，防止火花引燃可燃物。禁止在无防护条件下直视激光束。

**产品损坏或腐蚀后的应急处理**：若发现带材表面严重腐蚀或机械损伤，应立即停机隔离受损区域，切断接触介质源（如冷却液、清洗剂）。操作人员需穿戴防护手套及护目镜，避免直接接触腐蚀产物。泄漏的腐蚀性介质（如酸洗液）应用碳酸氢钠粉末中和，然后用大量水冲洗，收集冲洗废水至专用容器。废弃物（如腐蚀产物、废酸液）按危险废物（HW类）分类，交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择Alloy36带材时，应重点考虑以下因素：一是应用场景的匹配度，确认使用温度范围是否在-60℃至+200℃以内，对热膨胀系数的具体要求（如是否需≤1.5×10⁻⁶/℃）；二是关键性能参数，包括厚度公差（如±0.01mm）、表面粗糙度、晶粒度级别等；三是认证要求，如用于航空航天或半导体设备，需确认是否提供船级社认证、NACE MR0175认证或ISO 9001质量体系认证；四是备品备件比例，建议首批采购时增加10%至15%的余量，用于工艺调试及损耗补充。建议客户在收货时核对上海墨钜原厂质保书，确认化学成分、力学性能及尺寸检验数据，并要求提供第三方检测报告（如SGS、BV）以验证性能指标。

## 十四、价格标准

Alloy36低膨胀合金带材的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：厚度0.1mm至0.5mm带材，单价约为80元至150元/公斤；厚度0.5mm至2.0mm带材，单价约为60元至120元/公斤；超薄箔材（厚度≤0.05mm）因加工难度大，单价上浮50%至100%。批量折扣政策：采购量≥5吨可享5%至12%折扣；≥10吨可享10%至18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15%至20%。如需定制表面处理（如抛光、镀层）或附加检测项目（如第三方检测、全尺寸报告），价格另议。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏离、内部裂纹、夹杂物超标）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户技术咨询后，24小时内提供远程指导（电话或视频方式）；如需现场服务，48小时内安排工程师抵达客户工厂，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、热膨胀系数）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代产品（按原牌号及规格）或定制加工服务，确保客户设备维护需求。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步处理方案，包括原因分析、处理措施及预防建议。
