# Alloy20耐硫酸合金20号化工管板法兰晶间腐蚀吗？——上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

Alloy20，又称合金20号或 Carpenter 20，是一种镍铁铬基奥氏体耐腐蚀合金，属于镍基合金大类中的典型牌号。该合金专为含硫酸、磷酸及混合酸的苛刻化工环境而设计，在硫酸浓度从稀到浓的广泛范围内表现出卓越的耐均匀腐蚀和耐晶间腐蚀能力。Alloy20的使用温度范围通常为-196℃至+400℃，在焊接热影响区或敏化温度区间（约450℃至850℃）内，因其低碳含量及稳定的铌元素添加，能够有效抑制晶界碳化铬析出，从而显著降低晶间腐蚀敏感性。核心优势包括：第一，对硫酸、磷酸及混酸具有极佳的耐蚀性，尤其适用于浓度10%至70%的硫酸环境；第二，优异的抗晶间腐蚀性能，焊接后无需额外固溶处理即可直接使用；第三，良好的冷热加工性能，可制成管板、法兰等复杂结构件；第四，在含氯离子环境中兼具一定的抗点蚀和应力腐蚀开裂能力；第五，力学性能稳定，在高温下仍保持足够的强度与韧性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）精炼等工艺装备，严格执行ASTM B473、ASTM B464及GB/T 15007等国内外标准，全流程从原料入库到成品出厂均可实现批次追溯。公司长期专注于特殊钢及合金材料领域，为化工、能源、环保等高端制造行业提供可靠的材料解决方案。

## 三、核心功能

Alloy20合金管板与法兰具备以下核心功能：

1. **耐硫酸腐蚀能力**：在浓度10%至70%的硫酸溶液中，温度不超过80℃时，Alloy20的年腐蚀速率通常低于0.1mm/年，远优于普通奥氏体不锈钢如304L或316L。在磷酸、硝酸与硫酸的混合酸中同样表现优异。

2. **抗晶间腐蚀性能**：由于碳含量控制在0.07%以下，并添加了约8倍碳含量的铌元素（Nb），合金在焊接或敏化处理后仍能通过ASTM A262 Practice E（铜-硫酸铜-16%硫酸沸腾试验）及Practice C（65%硝酸沸腾试验）检测，不发生晶间腐蚀。

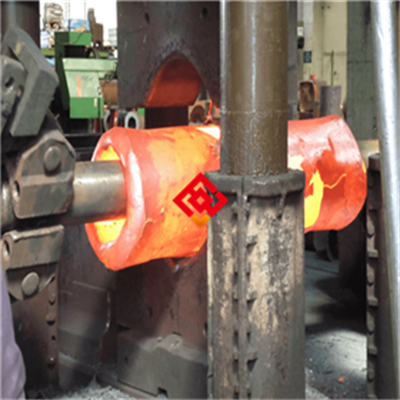

3. **良好的冷热加工性**：可在1100℃至1200℃范围内进行锻造或热成型，冷却后通过固溶处理（约1120℃至1170℃水淬）恢复耐蚀性能；冷加工时变形硬化速率适中，适合冷弯、冷冲等工艺。

4. **稳定的高温力学性能**：在300℃至400℃工况下，抗拉强度仍可保持在480MPa以上，屈服强度不低于210MPa，满足化工设备高温操作要求。

## 四、技术特点

**合金设计思路**：Alloy20的合金设计以镍为基体（约32%至38%），确保在还原性介质中的钝化能力；铬含量约19%至21%，提供氧化性介质中的耐蚀性；铜（约3%至4%）的加入显著提升了在硫酸中的耐蚀性；铌（约8倍碳含量）作为稳定化元素，优先与碳结合形成NbC，避免铬的碳化物在晶界析出，从而消除晶间腐蚀倾向。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，再经电渣重熔（ESR）或氩氧脱碳（AOD）精炼，严格控制气体含量（氧、氮、氢）及非金属夹杂物级别，确保合金纯净度。

**热处理制度**：标准交货状态为固溶处理，加热温度1120℃至1170℃，保温时间根据截面厚度按每25mm不少于1小时计算，随后快速水淬。对于需要消除加工应力的部件，可在900℃至950℃进行稳定化退火，但需注意避免长时间停留导致σ相析出。

**显微组织控制**：固溶态组织为单相奥氏体，晶粒度通常控制在4级至7级（ASTM E112）。稳定化元素铌的存在使碳化物以细小弥散的NbC形式分布于晶内和晶界，避免连续网状铬碳化物的生成。需避免在650℃至850℃区间长时间停留，以防σ相或χ相析出导致韧性下降。

**无损检测及质量保证**：管板及法兰成品均按ASTM A435或ASTM A578标准进行超声波探伤（UT），检测内部缺陷；表面采用液体渗透检测（PT）检查开口缺陷。每一批产品均附带原厂质保书，包含化学成分、力学性能、探伤结果及尺寸检验数据。

## 五、应用领域

- **化工行业**：用于硫酸生产装置中的换热器管板、反应器法兰、酸循环泵壳体及管道连接件，直接接触高温硫酸介质。

- **石油化工**：在炼油厂烷基化装置、废酸回收单元中用作耐腐蚀法兰及管板，抵抗含硫酸的烃类混合物腐蚀。

- **环保工程**：用于湿法烟气脱硫（FGD）系统的吸收塔入口区域、浆液循环管道法兰，抵抗硫酸与氯化物混合腐蚀。

- **制药工业**：在合成原料药过程中，用于接触硫酸、磷酸等酸性介质的反应釜管板及密封法兰。

- **化肥制造**：用于磷肥生产中的磷酸浓缩装置、硫酸储罐的进出料管板及连接法兰。

- **海洋工程**：在海水冷却系统中，作为耐腐蚀法兰连接件，抵抗海水与微量酸性介质的联合腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：32.0~38.0；铬（Cr）：19.0~21.0；铜（Cu）：3.0~4.0；钼（Mo）：2.0~3.0；铌（Nb）：8×C~1.0；碳（C）：≤0.07；锰（Mn）：≤2.0；硅（Si）：≤1.0；磷（P）：≤0.045；硫（S）：≤0.035；铁（Fe）：余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥550MPa；屈服强度（0.2%偏移）：≥210MPa；延伸率：≥30%；硬度：≤217HBW（布氏硬度）。

高温性能（300℃典型值）：抗拉强度≥480MPa；屈服强度≥180MPa。

**物理性能（典型值）**：

密度：8.08g/cm³；熔点：1350℃~1400℃；热导率（20℃）：约12.5W/(m·K)；电阻率（20℃）：约1.02μΩ·m；线膨胀系数（20℃~100℃）：约15.5×10⁻⁶/℃；弹性模量（20℃）：约196GPa。

**耐腐蚀性能（典型值）**：

在50%硫酸、60℃条件下，年腐蚀速率≤0.08mm/年；临界点蚀温度（CPT，在1M NaCl溶液中，ASTM G48）：约45℃；通过ASTM A262 Practice E晶间腐蚀试验，无裂纹产生；高温持久强度（400℃、1000小时）：约80MPa（典型值）。

**产品规格范围**：

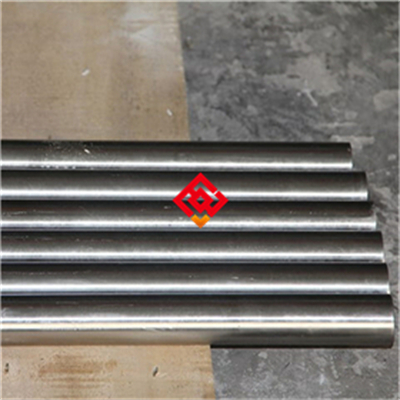

管板：外径100mm~3000mm，厚度10mm~200mm；法兰：公称直径DN15~DN600，压力等级Class150~Class900，可按ANSI B16.5或HG/T 20592标准定制；棒材：直径10mm~500mm；锻件：按图纸定制。

**交货状态**：固溶处理（水淬），表面经酸洗、钝化处理，法兰密封面可提供加工光面或锯齿形面。

**批次溯源码解读**：

编码规则示例：MJ-Alloy20-202503-ESR01-HT02-DN150。其中，“MJ”代表上海墨钜；“Alloy20”为牌号；“202503”为生产年月（2025年3月）；“ESR01”为电渣重熔炉号；“HT02”为热处理批号；“DN150”为规格代码（公称直径150mm）。客户可通过以上编码向上海墨钜索取原厂质保书，质保书包含完整的化学分析、力学试验、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在450℃至850℃温度区间长期服役或进行长时间退火，此区间可能导致σ相或χ相析出，降低材料韧性和耐蚀性。

2. 禁止与含汞、含铅或含锌的介质直接接触，这些元素在高温下可能引起液态金属脆化（LME）。

3. 焊接后若需进行消除应力热处理，应避免在敏化温度区间（500℃至800℃）停留，建议采用900℃至950℃的稳定化退火并快速冷却。

4. 该合金在冷加工过程中存在一定的加工硬化倾向，若变形量超过15%，建议在固溶温度下进行中间退火，避免产生裂纹。

5. 表面划伤或磕碰会破坏钝化膜，导致局部腐蚀加速，因此加工和安装过程中应使用软质垫层保护，严禁使用碳钢锤头直接敲击。

6. 在含氯离子环境中使用时，若温度超过60℃且氯离子浓度高于200ppm，建议评估点蚀风险，必要时选用更高钼含量的合金（如Hastelloy C-276）。

## 八、存储与运输指南

**存储环境要求**：应存放于室内干燥通风的库房，温度范围-10℃至40℃，相对湿度上限不超过70%。产品应放置于木质或橡胶垫材上，离地至少200mm，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末（如铁粉、铜粉）等腐蚀性物质混存。

**包装规范**：管板及法兰表面涂覆防锈油或气相防锈纸，外裹聚乙烯塑料薄膜，内置干燥剂（硅胶包），外层采用木箱或编织袋加固。包装箱外标注产品牌号、规格、批次号及“防潮”“防撞”标识。

**运输注意事项**：运输过程中应固定牢固，防止滑动碰撞。车辆需配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触产品表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐采用带锯切割（低速，冷却液充足）或等离子切割（电流根据厚度调整，约100A~300A，切割速度0.5m/min~2m/min）。切割后应用砂轮打磨去除热影响区氧化层，打磨深度至少0.5mm。禁止使用普通碳钢砂轮片，应使用不锈钢专用砂轮片。激光切割亦可选用，但需注意氮气辅助避免氧化。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号推荐ERNiCrMo-3（如Inconel 625）或AWS A5.14 ERNiCrMo-4。焊接电流：TIG焊约80A~180A（直流正接），MIG焊约180A~280A；焊接速度约100mm/min~200mm/min；层间温度控制在100℃以下。保护气体采用纯度≥99.99%的氩气，流量10L/min~20L/min。焊后进行固溶处理（1120℃~1170℃水淬）以恢复耐蚀性。注意事项：焊接前清除坡口及两侧20mm范围内的油污、氧化皮；禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取焊接工艺说明书。

**热处理**：固溶温度1120℃~1170℃，保温时间按截面厚度每25mm不少于1小时，冷却方式为快速水淬（水温≤40℃）。时效处理一般不适用。注意事项：加热炉内气氛应保持微氧化性，避免渗碳或渗氮；禁止在还原性气氛中加热。详细操作示意图及参数表请向上海墨钜索取热处理工艺说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐采用同材质Alloy20或更高级别的合金（如Hastelloy C-276），避免使用碳钢或不锈钢螺栓，防止电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的材料，如膨胀聚四氟乙烯（ePTFE）或柔性石墨垫片。安装完成后，应对焊接部位及密封面进行酸洗钝化处理（采用硝酸-氢氟酸混合液），恢复钝化膜。安装过程中严禁使用含氯润滑剂。

**日常维护方法**：清洁周期建议每3个月一次，使用中性清洗剂（pH值6~8）配合软布擦拭，禁止使用含氯溶剂（如三氯乙烯）或钢丝刷。长期停用前应彻底清洁并涂覆防锈油。在高温或酸性环境中，建议每月检查一次密封面及焊缝区域，发现表面变色或锈斑及时处理。

**常见故障及解决方法**：

- 表面点蚀：通常由氯离子浓度过高或表面钝化膜破损引起。解决方法：清除腐蚀产物，重新酸洗钝化；若点蚀深度超过壁厚的10%，建议更换部件。

- 焊缝开裂：可能因焊接热输入过大或层间温度过高导致敏化。解决方法：切除缺陷焊缝，重新按规范焊接，控制层间温度≤100℃，焊后固溶处理。

- 变形：管板或法兰在高温下因应力释放产生变形。解决方法：安装前进行稳定化退火（900℃~950℃，空冷），或采用预紧力计算补偿。

## 十一、安全警示与应急处理

**高温操作安全**：在热处理或热加工过程中，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩及阻燃服。禁止触碰未冷却工件，工件冷却至室温前禁止徒手接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以防触电或蒸汽爆炸。

**切割加工安全**：进行等离子或激光切割时，操作人员必须佩戴防护面罩（遮光号≥10），并开启排烟系统，防止金属烟尘吸入。火花隔离区应设置防火毯，周围禁止存放可燃物。

**产品损坏或腐蚀后的应急处理**：若发现管板或法兰因腐蚀泄漏，应立即停机隔离，切断介质源（关闭阀门并排空管道）。人员穿戴防酸手套、护目镜及防酸围裙后，对泄漏介质进行中和（如硫酸泄漏可用碳酸钠溶液中和）并收集，废弃物按危险废物（HW类，如HW34废酸）分类，交由有资质的处置单位处理。被腐蚀的部件应标记隔离，评估后决定修复或更换。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择Alloy20管板或法兰时，建议从以下角度评估匹配度：首先，确认使用介质中硫酸浓度及温度是否在合金适用范围内（10%~70%硫酸，≤80℃），若介质含高浓度氯离子或氢氟酸，需考虑升级为更高合金化程度的材料（如Hastelloy C-276）。其次，关注关键性能参数：对于抗晶间腐蚀要求严格的工况，应要求供应商提供ASTM A262 Practice E试验报告；对于高温强度要求，需核对400℃下的持久强度数据。第三，根据行业认证需求选择：如出口船舶或海洋工程，需提供DNV、ABS等船级社认证；石油化工领域需符合NACE MR0175标准。建议客户在下单时核对上海墨钜原厂质保书，并可根据需要要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及耐腐蚀性能。

## 十四、价格标准

Alloy20管板及法兰的参考价格因规格尺寸、采购数量及附加技术要求而异。以常用规格DN150 Class150法兰为例，单件价格约在200元至500元之间（按重量计约150元至250元/公斤）。批量采购可享折扣：≥1吨享5%折扣，≥5吨享8%至12%折扣。小批量试样（单件或少量）价格通常上浮15%至20%。若需额外要求，如双认证（船级社+ISO）、第三方检测（SGS/BV）或定制热处理，价格将相应增加10%至30%。具体报价请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、热处理不当导致的晶间腐蚀等）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内提供远程技术指导；如需现场服务，承诺48小时内派遣工程师抵达客户现场协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行独立检验，常规检测项目（化学成分、力学、晶间腐蚀）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同材质替代产品或定制加工服务，确保客户备品备件供应。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。
