# 6J40精密电阻合金镍铬铝精密仪器替代进口吗？

## 一、产品概述与适用范围

6J40精密电阻合金属于镍铬铝系精密电阻合金材料，典型牌号为6J40（亦常称为NiCrAl精密电阻合金）。该产品具有高电阻率、低电阻温度系数、良好的抗氧化性和长期稳定性，是替代进口同类精密电阻合金材料的理想选择。6J40合金的使用温度范围为-55℃至+300℃，在此范围内电阻值变化极小，特别适用于精密仪器、仪表及电子元器件中的电阻元件。核心优势包括：其一，电阻温度系数低至±20×10⁻⁶/℃以内，确保高精度测量；其二，电阻率高达1.33μΩ·m，可在小体积内实现高阻值；其三，对铜的热电动势极小（≤2μV/℃），有效降低热干扰；其四，加工性能优良，可拉制成微细丝材；其五，长期老化稳定性优异，满足军工及高端工业标准。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、精密冷拉及热处理等核心设备，严格执行ASTM B267、GB/T 6146等相关标准。公司建立了全流程工艺可追溯体系，从原料检验、熔炼、拉丝到成品检测，每一批次均留存完整记录，确保产品性能的稳定性和一致性。

## 三、核心功能

1. **高精度电阻功能**：6J40合金在-55℃至+300℃范围内，电阻温度系数（TCR）典型值控制在±20×10⁻⁶/℃以内，满足精密仪器对电阻值长期稳定的苛刻要求。

2. **低热电动势功能**：该合金与铜配对的热电动势极低（≤2μV/℃），有效消除因温度梯度产生的寄生电势干扰，适用于直流精密测量电路。

3. **抗氧化与耐腐蚀功能**：镍铬铝基体在高温下形成致密氧化膜，在300℃以下大气环境中长期使用不发生显著氧化，同时耐受一般工业气氛及弱酸弱碱腐蚀。

4. **高电阻率与小型化功能**：电阻率典型值1.33μΩ·m，是普通铜合金的数十倍，可在更小体积内实现目标电阻值，满足微型化电子元件设计需求。

5. **良好加工与成型功能**：该合金可冷拉至直径0.02mm的微细丝，也可轧制成箔材，加工硬化后可通过中间退火恢复塑性，适合绕制精密电阻线圈。

## 四、技术特点

**合金设计思路**：6J40合金以镍为基体，加入约20%铬和约3%铝。铬元素主要提高抗氧化性和电阻率，同时稳定组织；铝元素进一步优化电阻温度系数，并细化晶粒，改善加工性能。镍铬铝三元合金体系通过固溶强化和有序相调控，实现低TCR与高电阻率的平衡。

**冶炼工艺**：采用真空感应熔炼（VIM）工艺，在真空环境下脱除氧、氮、氢等有害气体，并精确控制合金成分。熔炼后经电渣重熔（ESR）进一步净化，消除非金属夹杂物，确保丝材表面光洁度及内部致密度。

**热处理制度**：冷拉后的丝材需进行稳定化退火处理，典型制度为：在750℃至850℃范围内保温1至2小时，然后随炉冷却至500℃以下出炉空冷。该工艺消除加工应力，稳定电阻性能，并形成均匀的再结晶组织。

**显微组织控制**：最终组织为单相奥氏体固溶体，晶粒度控制在5级至8级（ASTM标准），无有害析出相（如σ相、碳化物等）。严格控制δ相含量（≤0.5%），避免影响电阻均匀性和加工脆性。

**无损检测及质量保证**：成品丝材逐卷进行涡流探伤（ET），检测表面裂纹、凹坑等缺陷；电阻性能采用四点测量法在恒温槽中测试；光谱分析（OES）或ICP-AES验证化学成分；每批次提供原厂质保书，包含全部检测数据。

## 五、应用领域

- **精密仪器仪表行业**：用于制造标准电阻器、精密电位器、电阻分压器中的电阻元件，替代进口Vishay、Isabellenhütte等品牌材料。

- **航空航天电子系统**：应用于导航系统、传感器电路中的精密电阻，要求长期稳定性和耐恶劣环境。

- **医疗电子设备**：用于心电图机、监护仪等精密测量电路的电阻网络，确保信号采集准确性。

- **工业自动化控制**：用于PLC模块、变送器中的精密电阻，适应宽温区工作环境。

- **通信设备**：用于基站、光模块中的精密电阻器，满足高频低噪声要求。

- **科研与计量**：用作标准电阻、基准电阻器中的电阻合金，用于校准和比对测试。

## 六、产品详细参数

**化学成分（wt%，典型值）**：镍(Ni)为余量；铬(Cr)为19.0%～21.0%；铝(Al)为2.5%～3.5%；铁(Fe)≤0.5%；锰(Mn)≤0.5%；硅(Si)≤0.3%；碳(C)≤0.05%；硫(S)≤0.01%；磷(P)≤0.01%。其他杂质元素总和≤0.5%。

**力学性能（室温典型值）**：抗拉强度Rm为850～1050MPa；屈服强度Rp0.2为600～800MPa；断后伸长率A为15%～25%；维氏硬度HV为250～320。

**物理性能**：密度为8.2g/cm³；熔点为1390～1420℃；20℃热导率为13W/(m·K)；20℃电阻率为1.33μΩ·m；20～300℃平均线膨胀系数为13.5×10⁻⁶/℃；弹性模量为180GPa。

**耐腐蚀/高温性能**：在300℃大气中氧化增重率≤0.02mg/cm²·h；在盐雾试验（5%NaCl，35℃，48h）中表面无点蚀；临界点蚀温度（CPT）≥60℃（典型值，以实际产品质保书为准）。

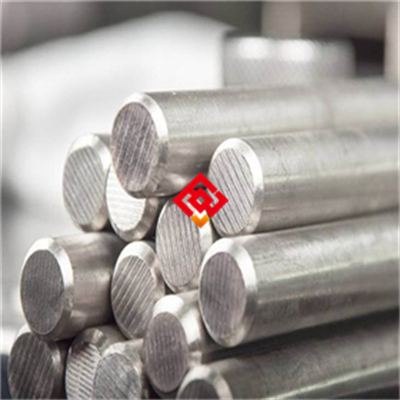

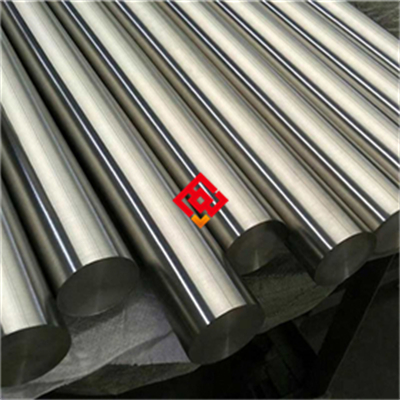

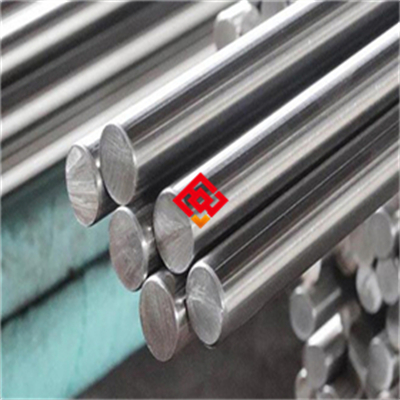

**产品规格范围**：丝材直径0.02mm～8.0mm；带材厚度0.05mm～2.0mm，宽度5mm～200mm；箔材厚度0.01mm～0.05mm；棒材直径2.0mm～50mm。

**交货状态**：丝材以冷拉状态或稳定化退火状态交货；带材/箔材以冷轧状态或退火状态交货；棒材以固溶+冷拉或退火状态交货。表面处理：丝材表面光洁、无油污；带材/箔材表面可提供酸洗或磨光处理。

**批次溯源码解读**：编码规则为“MJ-6J40-年月-炉号-热处理批号-规格代码”。例如：MJ-6J40-202503-A1234-HT01-0.10mm。其中“MJ”代表上海墨钜；“6J40”为牌号；“202503”表示2025年3月生产；“A1234”为熔炼炉号；“HT01”为热处理批号；“0.10mm”为丝材直径。客户可通过编码向我司索取原厂质保书，质保书包含完整的化学成分、力学性能、电阻性能及探伤结果。

## 七、注意事项

1. **加工硬化敏感**：该合金冷加工时硬化速率较快，拉丝或轧制过程中变形量超过30%时，需进行中间退火（700～800℃，空冷），否则易产生裂纹或断丝。禁止在未退火状态下继续大变形量加工。

2. **焊接裂纹风险**：6J40合金对焊接热输入敏感，采用TIG焊或电阻焊时，需控制热输入量，避免过热导致晶粒粗化或热裂纹。推荐使用镍基焊丝（如ERNiCr-3）作为填充金属，焊后建议进行消除应力退火（600℃，1h）。

3. **表面划伤危害**：精密电阻元件对表面状态要求极高，划伤会导致局部电阻值变化，影响精度。加工和搬运过程中应使用软质夹具，禁止使用金属工具直接接触丝材表面。

4. **热处理温度控制**：稳定化退火温度严禁超过900℃，否则会导致晶粒急剧长大，电阻温度系数恶化。冷却速度不宜过快，建议炉冷至500℃以下再空冷。

5. **禁配介质**：该合金避免接触含氯离子（Cl⁻）的溶液（如盐酸、次氯酸钠）和含硫气氛（如H₂S、SO₂），否则可能引起点蚀或应力腐蚀开裂。长期存储需远离酸雾环境。

6. **电阻性能测试规范**：测试电阻温度系数时，需在恒温油槽或空气槽中进行，温度波动≤±0.1℃，测试电流不宜过大以免产生自热效应（建议≤10mA/mm²）。

## 八、存储与运输指南

**存储环境要求**：存储温度范围为5℃至35℃；相对湿度上限为60%（无结露）；地面需铺设防潮垫木或橡胶板，严禁直接接触水泥地面；禁止与酸、碱、盐类化学品及重金属粉末（如铜粉、铁粉）混存，防止电化学腐蚀。

**包装规范**：丝材采用塑料线轴或工字轮缠绕，外层包裹防锈纸、聚乙烯薄膜，内附干燥剂（硅胶，每立方米不少于500g），最外层采用木箱或高强度瓦楞纸箱封装。带材/箔材采用层间隔纸卷绕，真空密封包装后装箱。

**运输注意事项**：运输过程中包装箱需固定牢固，防止碰撞和滚动；必须防雨、防暴晒，禁止露天运输；吊装时使用尼龙吊带或软质吊索，禁止钢丝绳直接接触包装箱。

**明确禁止行为**：禁止与腐蚀性物质（如酸液、碱液、氯盐）混放；禁止露天存放；禁止踩踏或抛掷包装件；禁止在无防护条件下用叉车直接叉刺包装箱。

## 九、加工操作规范

**切割**：推荐采用精密带锯切割或激光切割。带锯切割时，锯条速度为20～40m/min，进给量0.05～0.15mm/齿，使用水基冷却液。激光切割推荐光纤激光器，功率500～1000W，切割速度1～5m/min，辅助气体为氮气（纯度99.99%）。切割后断面需用细锉或砂纸打磨去除毛刺，避免毛刺损伤后续加工。禁止使用普通碳化硅砂轮片切割，以免产生过热和表面污染。

**焊接（适用于连接应用）**：推荐采用TIG焊（钨极氩弧焊）或电阻焊。TIG焊参数：焊接电流30～80A（根据丝材直径调整），电压10～15V，焊接速度5～15cm/min，层间温度≤100℃。保护气体为高纯氩气（纯度≥99.995%），流量8～12L/min。填充金属推荐使用ERNiCr-3焊丝（直径1.0～1.6mm）。焊后必须进行消除应力退火：600～650℃保温30分钟，空冷。禁止在无保护气体下焊接；禁止使用含氯助焊剂；禁止焊后急冷。

**热处理**：稳定化退火温度750～850℃，保温时间1～2小时（根据截面尺寸调整，每1mm厚度增加15分钟），冷却方式为随炉冷却至500℃以下出炉空冷。去应力退火温度600～650℃，保温30～60分钟，空冷。禁止超过900℃加热；禁止水淬或油淬；禁止在氧化性气氛中长时间保温。

**详细操作示意图及参数表可向上海墨钜索取说明书。**

## 十、安装与维护建议

**安装要点**：精密电阻元件的连接件推荐使用同材质6J40合金或更高等级的镍基合金（如Inconel 600），避免使用铜或黄铜连接件，以防产生热电动势干扰。密封垫片应选用不含卤素（Cl、F）的材料，如聚四氟乙烯（PTFE）或硅橡胶。安装完成后，需用无水乙醇或异丙醇清洁电阻表面，去除油污和指纹，禁止使用含氯溶剂。对于暴露在工业环境中的元件，可进行钝化处理（10%硝酸溶液，室温浸泡30分钟，清洗干燥）。

**日常维护方法**：清洁周期建议每3个月一次（根据环境清洁度调整）。使用中性洗涤剂（pH6～8）或去离子水清洗，软布擦拭，禁止使用钢丝刷或含研磨剂的清洁剂。长期不使用时，应存放在干燥箱中（相对湿度≤40%），或涂覆薄层防锈油（如WD-40，注意去除多余油膜）。

**常见故障及解决方法**：

- **表面点蚀**：故障现象为电阻表面出现微小凹坑，阻值不稳定。原因：接触了含氯介质或酸雾。处理措施：用2000目砂纸轻磨去除腐蚀层，重新钝化处理；严重时更换元件。

- **焊缝开裂**：故障现象为焊接接头处出现裂纹，电阻值开路或跳变。原因：焊接热输入过大或冷却过快。处理措施：重新焊接并控制层间温度，焊后立即进行消除应力退火；禁止直接补焊。

- **电阻值漂移**：故障现象为阻值随时间缓慢变化，超出允许误差。原因：热处理不充分或长期超温使用。处理措施：重新进行稳定化退火（750℃，2h，炉冷）；检查使用温度是否超过300℃。

## 十一、安全警示与应急处理

**高温操作安全**：进行焊接或热处理时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（遮光号≥10）和阻燃工作服。禁止触碰未冷却至室温的工件。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以防触电或爆炸。

**切割加工安全**：激光切割或带锯切割时，操作人员应佩戴防护面罩（激光切割需遮光号≥5）和防噪音耳塞。必须开启排烟系统，及时排出金属粉尘和有害气体。火花区域需设置防火隔离帘，禁止堆放易燃物。

**产品损坏或腐蚀后的应急处理**：

- 发现产品破损或腐蚀后，立即停机隔离，切断与该元件相连的电路或介质源。

- 人员需穿戴耐酸手套、护目镜和防护服，避免直接接触腐蚀产物。

- 若泄漏物为酸液，用碳酸氢钠粉末中和，收集后按HW34类（废酸）处置；若为碱液，用稀醋酸中和，按HW35类处置。

- 清理后的废弃物应分类存放，委托有资质的危废处理公司处置，禁止随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择：精密测量仪器需重点关注电阻温度系数（TCR≤±20×10⁻⁶/℃）和对铜热电动势（≤2μV/℃）；高温环境需确认使用温度不超过300℃，并关注氧化增重率。关键性能参数包括电阻率（典型值1.33μΩ·m）和长期老化稳定性（1000小时阻值变化≤0.05%）。认证要求方面，航空航天用户需提供Nadcap或AS9100认证，军工用户需GJB认证，我司可配合提供。备品备件比例建议为使用量的10%～15%，以应对加工损耗和应急更换。强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证电阻性能和化学成分。

## 十四、价格标准

6J40精密电阻合金价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合定价。参考价格区间：丝材直径0.02～0.10mm为800～1500元/公斤；直径0.10～1.0mm为600～1000元/公斤；带材/箔材为700～1200元/公斤。批量折扣政策：≥5吨可享5%～12%折扣；≥10吨可享12%～20%折扣。小批量试样（≤5公斤）加价15%～20%。附加服务如双认证（质保书+第三方报告）、定制热处理、特殊包装等另计费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、电阻性能不达标）导致失效的，我司免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、电阻性能、探伤结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内提供远程技术指导；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、电阻率、TCR）费用由上海墨钜承担。特殊检测项目（如扫描电镜分析、热分析）按实收费。

**备品保障**：产品停产后五年内，我司仍提供同质替代材料或定制加工服务，确保客户持续生产。

**售后响应**：质量问题2小时内回复，48小时内出具初步处理方案。
