# 4J38低膨胀合金玻封专用带材精密轧制产品介绍

## 一、产品概述与适用范围

4J38低膨胀合金属于铁镍基精密合金大类，典型牌号为4J38（对应国际类似牌号如Kovar、ASTM F15等）。该合金以其在-60℃至+300℃温度范围内极低的热膨胀系数为核心特性，专为玻璃封接与电子封装领域设计。产品主要优势包括：一是热膨胀系数与硼硅玻璃及陶瓷高度匹配，可有效避免封接应力开裂；二是具有优异的焊接与钎焊性能，适用于高真空密封环境；三是磁导率低，适用于对磁性敏感的电子元件；四是带材表面光洁度可达镜面级，满足精密冲压与蚀刻加工需求；五是批次一致性高，全流程控温轧制确保尺寸公差控制在±0.005mm以内。该产品广泛应用于半导体器件、真空继电器、微波器件及航空航天电连接器等领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与电渣重熔（ESR）双联工艺生产线，严格执行ASTM F15及GB/T 15018标准，全流程工艺可追溯。公司具备从原料精选、合金熔炼、热加工、冷轧到精密热处理的全链条制造能力，确保每卷带材均通过100%超声波探伤与尺寸全检。上海墨钜特殊钢有限公司在精密合金领域拥有十余年技术积累，产品已通过多家国际知名电子企业的供应商认证。

## 三、核心功能

4J38低膨胀合金玻封专用带材具备以下核心功能：

第一，低膨胀匹配封接功能。在-60℃至+300℃范围内，平均线膨胀系数为4.5至5.5×10⁻⁶/℃，与DM-305、DM-308等硼硅玻璃及95%氧化铝陶瓷的热膨胀曲线高度吻合，可保证封接件在温度循环及长期使用中不产生应力开裂或漏气。

第二，高气密性封接功能。合金基体致密度高，经退火处理后表面形成致密氧化膜，与玻璃熔融浸润良好，封接后气密性可达1×10⁻¹¹ Pa·m³/s量级，满足高真空及充气封装要求。

第三，精密加工适应性功能。带材经多道次精密轧制与光亮退火后，硬度控制在HV 140至180之间，兼具良好弹性与塑性，适用于高速冲压、精密蚀刻及激光切割，可加工成引线框架、盖板、管壳等复杂形状。

第四，抗高温氧化与耐腐蚀功能。在封接加热过程中（通常800℃至1000℃），合金表面氧化层均匀致密，厚度可控在0.5至2μm，不产生剥落或过度氧化。同时，合金对大气环境及弱酸碱性介质具有良好耐蚀性，满足长期服役要求。

## 四、技术特点

4J38低膨胀合金的合金设计思路基于铁镍二元体系，通过精确控制镍含量在38%至40%之间，使合金在居里点附近获得极低的热膨胀系数。关键合金元素包括：镍（Ni）为主要膨胀系数调控元素；钴（Co）可微调膨胀曲线斜率并改善氧化膜附着力；锰（Mn）与硅（Si）用于脱氧及改善加工性能；碳（C）含量严格控制在0.05%以下，避免碳化物析出影响膨胀稳定性。

冶炼工艺采用真空感应熔炼加电渣重熔双联工艺，确保合金纯净度，氧含量低于20ppm，非金属夹杂物级别控制在细系1.0级以下。随后进行热锻开坯与热轧，再经多道次冷轧至目标厚度，冷轧总变形量控制在60%至80%之间。

热处理制度为：在750℃至850℃进行中间退火，保温时间30至60分钟，采用氢气保护气氛或真空炉进行光亮退火，冷却方式为炉冷至室温。成品带材在交付前进行去应力退火处理，消除轧制内应力。

显微组织控制方面，成品组织为单相奥氏体，晶粒度控制在5至8级，无游离碳化物或σ相析出。晶粒均匀度偏差不超过2级，确保膨胀性能的一致性。

无损检测及质量保证方面，每卷带材均进行100%超声波探伤（检测灵敏度为φ0.5mm平底孔当量），表面缺陷采用涡流探伤检测。同时，每批次抽取试样进行光谱分析、膨胀系数测试及硬度检验，检测报告随货提供。

## 五、应用领域

4J38低膨胀合金玻封专用带材主要应用于以下领域：

半导体封装领域，用于制造集成电路陶瓷封装外壳的引线框架、盖板及密封环，确保封接件在芯片工作温度变化下保持气密性。

真空电子器件领域，用于制造真空继电器、真空接触器及真空断路器的陶瓷金属封接件，满足高真空及高电压环境要求。

微波器件领域，用于制造微波管、行波管及磁控管的封接部件，保证高频信号传输的稳定性。

航空航天电连接器领域，用于制造高可靠性圆形或矩形连接器的玻璃封接插针与插孔，耐受极端温度循环与振动环境。

传感器与探测器领域，用于制造红外探测器、压力传感器及加速度传感器的真空密封封装外壳，确保传感器长期稳定工作。

光通信器件领域，用于制造激光器二极管封装管座及光模块密封件，满足精密光学对准与气密性要求。

## 六、产品详细参数

**化学成分（重量百分比，典型值，以实际质保书为准）：**

镍（Ni）：38.0%至40.0%；钴（Co）：0.5%至1.0%；锰（Mn）：0.3%至0.6%；硅（Si）：0.15%至0.30%；碳（C）：≤0.05%；磷（P）：≤0.020%；硫（S）：≤0.020%；铁（Fe）：余量。

**力学性能（室温典型值，以实际质保书为准）：**

抗拉强度Rm：490至590 MPa；屈服强度Rp0.2：280至380 MPa；断后伸长率A：≥30%；维氏硬度HV：140至180（根据交货状态可调整）；冲击功（室温）：≥80 J。

**物理性能：**

密度：8.15 g/cm³（20℃）；熔点：1430℃至1450℃；热导率：17.5 W/(m·K)（20℃）；电阻率：0.48 μΩ·m（20℃）；平均线膨胀系数（20℃至300℃）：4.5至5.5×10⁻⁶/℃；弹性模量：137 GPa（20℃）；居里温度：约280℃。

**耐腐蚀与高温性能：**

高温氧化增重率：在850℃空气中氧化30分钟后，氧化增重≤0.5 mg/cm²；封接润湿角：与DM-308玻璃在950℃下润湿角≤30°；气密性：封接件氦检漏率≤1×10⁻¹¹ Pa·m³/s；耐盐雾性能：中性盐雾试验96小时无红锈。

**产品规格范围：**

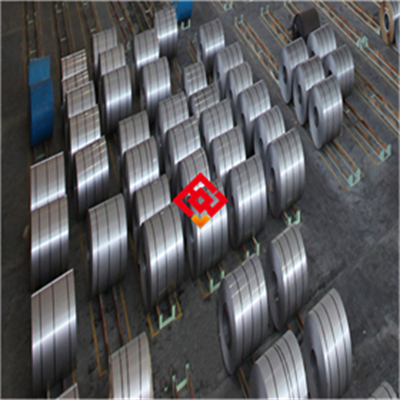

带材厚度：0.05mm至2.0mm；带材宽度：5mm至300mm；卷材内径：300mm或500mm；单卷重量：10kg至500kg；可定制分条至指定宽度，公差±0.05mm。

**交货状态：**

硬态（冷轧状态，HV≥200）、半硬态（去应力退火，HV 160至200）、软态（光亮退火，HV 140至180）。表面处理为酸洗或光亮退火表面，表面粗糙度Ra≤0.4μm（镜面级可定制至Ra≤0.1μm）。

**批次溯源码解读：**

批次编码规则为：MJ-4J38-年月-炉号-热处理批号-规格代码。例如“MJ-4J38-202503-A0123-HT05-0.25×100”，其中“MJ”代表上海墨钜，“4J38”为牌号，“202503”为生产年月，“A0123”为炉号，“HT05”为热处理批次，“0.25×100”代表厚度0.25mm、宽度100mm。客户可通过登录上海墨钜官方网站或联系业务人员，输入批次号查询并下载原厂质保书（含化学成分、力学性能、膨胀系数、探伤报告等完整检验数据）。

## 七、注意事项

第一，避免在超过400℃环境下长期服役。4J38合金在高于居里温度（约280℃）后膨胀系数会显著增大，长期超过400℃使用可能导致封接应力失效，严禁将产品用于高温结构部件。

第二，禁止接触含硫、含氯及酸性腐蚀介质。合金在含硫气氛中易产生晶间腐蚀，在含氯环境中可能引发应力腐蚀开裂，封接件使用时应远离硫化橡胶、含氯清洗剂等物质。

第三，焊接后必须进行去应力退火处理。采用激光焊接或电阻焊后，焊接热影响区会产生残余应力，应在450℃至550℃进行去应力退火，保温30分钟后缓冷，否则可能导致封接处微裂纹。

第四，加工硬化倾向显著，冷变形过程中需注意中间退火。当冷轧总变形量超过70%时，带材硬度会急剧上升，继续加工易产生边裂或表面裂纹，需在变形量达到50%至60%时进行中间退火。

第五，表面划伤是致命缺陷。带材表面任何深度超过0.01mm的划伤或压痕在封接过程中会成为应力集中源，导致封接裂纹。搬运及加工过程中必须使用橡胶垫或软质夹具，禁止金属工具直接接触带材表面。

## 八、存储与运输指南

**存储环境要求：** 库房温度应控制在5℃至35℃之间，相对湿度上限为60%。带材应放置在木质或塑料垫板上，离地高度不小于30cm，远离酸、碱、盐及重金属粉末等腐蚀性物质。禁止与橡胶制品（如轮胎、密封条）混存，因橡胶释放的硫化物会腐蚀合金表面。

**包装规范：** 每卷带材先包裹一层中性防锈纸，再缠绕聚乙烯塑料薄膜，内置干燥剂包（硅胶或分子筛），外层采用木箱或高强度编织袋包装。木箱内壁衬垫泡沫板，防止运输中碰撞。对于出口订单，增加真空包装层并加贴防潮标签。

**运输注意事项：** 运输车辆必须清洁干燥，带材包装箱应固定牢固，防止滚动或滑动。车顶加盖防雨篷布，严禁暴晒雨淋。吊装时使用吊带或专用吊具，禁止钢丝绳直接接触包装箱。装卸过程中轻拿轻放，禁止抛掷或踩踏包装。

**明确禁止行为：** 禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷产品包装；禁止使用钢制撬棍直接撬动带卷；禁止在带材表面书写或粘贴标签。

## 九、加工操作规范

**切割加工：**

推荐采用精密带锯或激光切割。带锯切割时，锯条选用M42高速钢或硬质合金齿，锯切速度控制在20至30米/分钟，进给量0.05至0.10mm/齿，使用水基冷却液。激光切割时，推荐光纤激光器，功率500至1000W，切割速度1至5米/分钟，辅助气体为氮气或氩气，气压0.5至1.0MPa。切割后边缘毛刺高度应小于0.02mm，使用细锉或砂纸打磨去除毛刺。

注意事项：禁止使用普通氧化铝砂轮片切割，因其高温会导致边缘氧化变色并产生微裂纹。切割后应及时清理表面油污及碎屑。

**焊接（如适用）：**

推荐采用激光焊接或电阻焊。激光焊接参数：功率300至600W，焊接速度5至20mm/s，光斑直径0.2至0.5mm，保护气体为高纯氩气（纯度≥99.99%），流量10至15L/min。电阻焊参数：焊接电流3至8kA，焊接时间2至5个周波，电极压力100至300N，电极材料选用铬锆铜或钼钨合金。层间温度控制在100℃以下。焊后需在450℃至550℃进行去应力退火，保温30分钟，炉冷至200℃以下出炉。

注意事项：焊接前必须清理待焊表面油污及氧化膜，禁止使用含氯溶剂清洗。焊接后应进行氦质谱检漏，确认气密性合格。禁止在无保护气体环境下进行焊接。

**热处理：**

成品带材的去应力退火制度：加热温度500℃至550℃，保温时间30至60分钟，冷却方式为炉冷至200℃后空冷。光亮退火制度：加热温度750℃至850℃，保温时间30至60分钟，保护气氛为氢气或分解氨气氛，露点控制在-40℃以下，冷却方式为炉冷至室温。

注意事项：退火前必须确保炉膛清洁，无残留油脂或污染物。禁止在空气气氛中进行光亮退火，否则表面会形成氧化皮。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：** 推荐使用与4J38同材质或更高等级（如4J42、4J50）的金属连接件，避免不同膨胀系数的材料直接焊接。密封垫片应选用无卤素材料，推荐聚四氟乙烯（PTFE）或纯铝垫片，禁止使用含氯橡胶垫片。安装前需用无水乙醇或丙酮清洗封接表面，去除油污及颗粒。安装后建议进行酸洗钝化处理：在10%至15%硝酸溶液中浸泡10至15分钟，然后用去离子水冲洗干净并烘干。

**日常维护方法：** 清洁周期建议每3至6个月一次，使用中性清洗剂（pH值6至8）或去离子水，禁止使用含氯清洗剂、酸性清洗液或钢丝刷。清洁后用压缩空气吹干或烘箱烘干。对于暴露在潮湿环境中的封接件，可定期涂抹防锈油或真空油脂进行保护。

**常见故障及解决方法：**

故障一：表面点蚀。表现为封接件表面出现黑色或棕色斑点。原因多为清洁不彻底或接触含氯物质。解决方法：用10%硝酸溶液局部清洗，再用去离子水冲洗，干燥后涂覆保护层。若点蚀深度超过0.05mm，需更换部件。

故障二：焊缝开裂。表现为封接处出现微裂纹，气密性下降。原因多为焊接参数不当或焊后未进行去应力退火。解决方法：重新焊接并严格执行焊后热处理，焊接前检查保护气体纯度及层间温度控制。

故障三：封接件变形。表现为封接后尺寸超差或翘曲。原因多为封接温度过高或冷却速度不均匀。解决方法：调整封接温度曲线，采用分段冷却工艺，必要时增加夹具固定。

## 十一、安全警示与应急处理

**高温操作安全：** 涉及退火、封接等高温作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防飞溅面罩及阻燃工作服。禁止徒手触碰未冷却工件，工件温度低于100℃后方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发爆炸。

**切割加工安全：** 激光切割操作时，操作人员必须佩戴激光防护眼镜（防护波长1064nm，遮光号OD5+）。带锯切割时应佩戴防噪音耳塞及防护手套。切割区域必须安装排烟系统，及时排出金属粉尘及烟雾。切割区域应设置火花隔离屏障，防止火花引燃周边易燃物。

**产品损坏或腐蚀后的应急处理：** 若发现封接件出现破损或腐蚀泄漏，应立即停机并隔离故障区域。切断介质源（如气体或液体），打开通风系统。操作人员需穿戴防酸手套、护目镜及防护服，避免直接接触泄漏介质。对于泄漏的酸性或碱性介质，使用碳酸氢钠或稀醋酸进行中和，然后用大量水冲洗地面，收集废水至专用容器。废弃的含镍废料属于危险废物（HW类），应分类收集并交由有资质的危废处理单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体应用的工艺建议及参数推荐。

## 十三、购买建议

在选购4J38低膨胀合金玻封专用带材时，建议从以下维度进行评估：首先，根据封接玻璃或陶瓷的具体牌号确认热膨胀系数匹配度，重点核对20℃至300℃范围内的平均线膨胀系数是否在4.5至5.5×10⁻⁶/℃区间。其次，关注关键性能参数，如带材表面粗糙度（Ra值）是否满足精密封接要求，硬度范围是否适配后续冲压或蚀刻工艺。第三，根据应用场景确认认证要求，如用于航空航天或核电领域，需确认是否具备相关行业认证（如NADCAP、AS9100、NACE MR0175等）。第四，建议按实际用量上浮10%至15%采购备品备件，以应对加工损耗及后续维护需求。最后，强烈建议客户在收货后核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、膨胀系数及力学性能，确保产品质量符合预期。

## 十四、价格标准

4J38低膨胀合金玻封专用带材的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间为：常规厚度0.1mm至0.5mm、宽度50mm至100mm的软态带材，单卷重量50kg以下，价格约为280至420元/公斤；厚度0.05mm至0.1mm或宽度大于200mm的精密规格，价格上浮20%至40%。批量折扣政策：单批次采购量≥500公斤可享5%折扣，≥1吨可享8%折扣，≥5吨可享12%折扣。小批量试样（≤20公斤）加价15%至20%，以覆盖分切及检测成本。附加服务费用：如需双认证（如ISO+船级社认证）加收5%，第三方检测（如SGS）按实际检测项目计费，定制热处理（如特殊退火曲线）加收10%。具体报价请联系曾先生获取精确订单报价，报价有效期15个工作日。

## 十五、服务与保障

**质保期：** 自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、膨胀系数超标、内部裂纹等）导致封接失效的，上海墨钜免费更换同规格产品或按合同金额退款。

**技术资料：** 随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持：** 客户提出技术咨询后，上海墨钜在24小时内提供远程指导（电话、视频或邮件）。如需现场服务，工程师在48小时内抵达客户现场，提供工艺调试、故障分析及培训服务。

**检测服务：** 可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、膨胀系数、硬度）费用由上海墨钜承担，特殊检测项目（如气密性、盐雾试验）按实际费用收取。

**备品保障：** 对应产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户长期维护需求。

**售后响应：** 质量问题反馈后2小时内回复确认，48小时内出具初步解决方案。如确属材料缺陷，7个工作日内完成退换货处理。
