4J36因瓦合金超低膨胀LNG储罐用带材有吗？

# 4J36因瓦合金超低膨胀LNG储罐用带材产品介绍

## 一、产品概述与适用范围

4J36因瓦合金（Invar Alloy 4J36）属于铁镍基低膨胀合金，典型牌号为4J36（对应国际标准Invar 36，UNS K93600）。该合金以其在室温附近的超低热膨胀系数而闻名，在-100℃至+200℃温度范围内，其平均线膨胀系数可低至1.5×10⁻⁶/℃以下，仅为普通钢材的十分之一左右。这一特性使其成为液化天然气（LNG）储罐、精密仪器、航空航天结构件及高精度测量设备的理想选材。核心优势包括：一、超低热膨胀系数，确保尺寸稳定性；二、良好的低温韧性，适用于-196℃深冷环境；三、优异的焊接性能，便于大型结构制造；四、稳定的磁性能，满足特定电子器件需求；五、加工硬化率低，适合冷轧成薄带材。本产品专为LNG储罐用带材设计，可满足大型薄膜型储罐对材料尺寸稳定性和低温可靠性的严苛要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及精密冷轧生产线，可生产厚度0.5mm至6.0mm的精密带材。公司严格执行ASTM F1684及GB/T 15018标准，全流程工艺可追溯，从原料入库到成品出厂均实施批次管理，确保每卷带材性能一致。上海墨钜在特殊钢领域深耕多年，客户覆盖LNG装备、精密仪器、航空航天等高端制造行业。

## 三、核心功能

1. **超低热膨胀功能**：在-60℃至+100℃范围内，平均线膨胀系数≤1.2×10⁻⁶/℃（典型值），可有效补偿LNG储罐在深冷充装及常温排空循环中的热胀冷缩变形，避免结构疲劳。

2. **优异低温韧性**：在-196℃（液氮温度）下，冲击功≥60J（典型值），保证LNG储罐在极低温服役条件下不发生脆性断裂，满足国际船级社对深冷容器材料的要求。

3. **良好焊接适应性**：可采用TIG焊、等离子焊及激光焊，焊接接头膨胀系数与母材匹配，焊后无需热处理即可保持尺寸稳定，适用于大型薄膜型储罐的现场拼接。

4. **高尺寸精度**：带材厚度公差控制在±0.03mm以内（典型值），宽度精度±0.5mm，表面粗糙度Ra≤0.8μm，满足LNG储罐薄膜层对材料平整度和尺寸一致性的高要求。

## 四、技术特点

**合金设计思路**：4J36合金中镍含量控制在35.0%~37.0%（wt%），铁为余量，利用铁镍合金在居里点附近的因瓦效应（Invar Effect），即铁磁相变导致晶格反常收缩，从而实现超低热膨胀。碳含量严格控制在≤0.05%，避免碳化物析出影响膨胀性能。锰和硅作为脱氧元素，控制含量在0.20%~0.60%和≤0.30%，以保证冶炼质量。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和低熔点杂质，再经电渣重熔（ESR）精炼，提高钢锭纯净度，降低非金属夹杂物含量，确保带材在轧制过程中表面无缺陷。

**热处理制度**：成品带材在连续退火炉中进行再结晶退火，温度范围为800℃~850℃，保温时间根据带材厚度确定（通常为3~10分钟），随后控制冷却至室温，以获得均匀的奥氏体组织及稳定的膨胀性能。

**显微组织控制**：最终显微组织为单一奥氏体（γ相），晶粒度控制在5~7级（ASTM标准），避免出现马氏体或铁素体相，保证膨胀系数的各向同性。通过控制冷轧变形量（通常30%~50%）及退火工艺，优化织构，提升带材的成形性能。

**无损检测及质量保证**：每卷带材均经过超声波探伤（UT）检测内部缺陷，灵敏度等级为φ1.2mm平底孔当量；表面采用涡流探伤（ET）检测裂纹、划伤等缺陷；化学成分采用直读光谱仪（OES）分析；膨胀系数采用石英膨胀仪测量，每批次抽取3个试样进行验证。

## 五、应用领域

- **LNG储运装备**：用于薄膜型LNG储罐的次屏蔽层及支撑结构，利用其低膨胀特性减少热应力，提升储罐循环寿命。

- **精密仪器制造**：用于高精度光学平台、激光干涉仪基座、天文望远镜支架，要求温度变化下尺寸稳定。

- **航空航天**：用于卫星天线反射面、航天器结构件，适应太空极端温差环境。

- **电子元器件**：用于精密电阻、继电器簧片、微波波导组件，要求热膨胀匹配及磁性能稳定。

- **标准量具**：用于制造长度基准尺、精密量规，确保在温度波动下测量精度。

## 六、产品详细参数

**化学成分（wt%，典型范围）**：

镍：35.0~37.0；碳：≤0.05；锰：0.20~0.60；硅：≤0.30；磷：≤0.020；硫：≤0.020；铁：余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm：450~550 MPa；屈服强度Rp0.2：200~300 MPa；延伸率A：≥30%；硬度：HV 130~170；冲击功（-196℃）：≥60 J。

**物理性能（典型值）**：

密度：8.15 g/cm³；熔点：1430℃；热导率（20℃）：10.5 W/(m·K)；电阻率（20℃）：0.78 μΩ·m；平均线膨胀系数（-60℃~+100℃）：≤1.2×10⁻⁶/℃；弹性模量：141 GPa。

**耐腐蚀/高温性能**：

该合金在常温下耐大气腐蚀，但在含硫或酸性环境中需谨慎使用。在LNG低温工况下，无氧化增重问题。导电率为3.5% IACS（国际退火铜标准，典型值），主要考虑尺寸稳定性而非导电性。

**产品规格范围**：

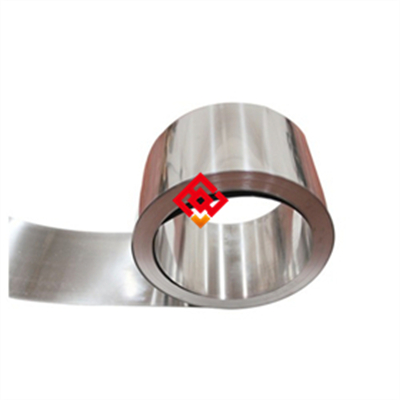

带材厚度：0.5 mm ~ 6.0 mm；宽度：10 mm ~ 600 mm；卷重：≤5吨/卷；可定制分条及定尺长度。

**交货状态**：

冷轧退火态（表面光亮或酸洗）；表面处理：可根据要求提供抛光、脱脂或涂油防锈处理。

**批次溯源码解读**：

编码规则示例：MJ-4J36-202503-ESR-1856-HT-01-1.5×200。其中“MJ”代表上海墨钜；“4J36”为牌号；“202503”为生产年月；“ESR”表示电渣重熔工艺；“1856”为炉号；“HT-01”为热处理批次号；“1.5×200”为规格（厚度1.5mm，宽度200mm）。客户可通过此编码联系上海墨钜获取原厂质保书，质保书包含化学成分、力学性能、膨胀系数、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在400℃~600℃温度区间长期服役，此区间可能发生碳化物析出，导致膨胀系数升高及韧性下降。

2. 禁止接触含汞、含硫介质（如硫化氢、亚硫酸），可能引发应力腐蚀开裂。

3. 焊接后若需消除应力，应控制加热温度在300℃~350℃，禁止超过400℃，否则会破坏低膨胀特性。

4. 冷加工变形量超过60%时，需进行中间退火（800℃×10分钟），防止加工硬化导致开裂。

5. 带材表面划伤或压痕可能成为低温脆性裂纹源，操作时应使用软质夹具，禁止硬金属直接接触。

6. 该合金在磁场中可能产生磁致伸缩，精密应用场景需避免强磁场环境。

## 八、存储与运输指南

**存储环境要求**：温度范围：-20℃~+40℃；相对湿度上限：60%；地面垫材：使用木质或橡胶垫板，禁止直接接触水泥地面；禁止混存物质：酸、碱、氯离子化合物、重金属粉末（如铜粉、锌粉）。

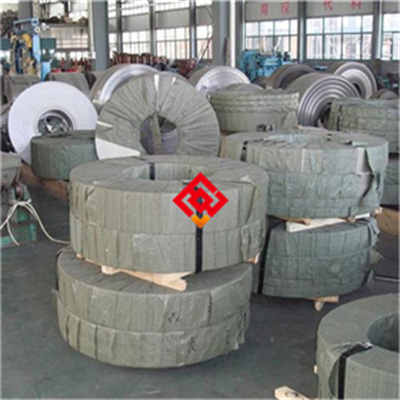

**包装规范**：带材采用塑料薄膜缠绕密封，内部放置干燥剂（硅胶包），外层使用木箱或钢带加固编织袋包装。对于出口订单，额外增加防锈纸及真空包装。

**运输注意事项**：运输过程中使用托盘固定，禁止滑动；车辆须有防雨篷布，避免暴晒；吊装时使用尼龙吊带，禁止钢丝绳直接接触带材表面；明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放超过24小时、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

推荐方法：精密带材采用激光切割（光纤激光，功率1~3kW，切割速度2~5m/min）或水刀切割（磨料粒度80目，压力350~400MPa）；厚板采用带锯切割。切割后需用锉刀或砂纸打磨边缘毛刺，去除热影响区氧化层。禁止使用普通氧化铝砂轮片，因其可能造成表面污染及热裂纹。

**焊接（适用于厚度≥1.0mm带材拼接）**：

推荐焊接方法：钨极氩弧焊（TIG），填充金属选用与母材同质的4J36焊丝（直径1.6mm或2.0mm）。焊接电流：80~120A（直流正接）；电压：12~16V；焊接速度：100~150mm/min；层间温度：≤100℃。保护气体：高纯氩气（纯度≥99.999%），流量8~12L/min。焊后无需热处理，但如需消除应力，可进行300℃×1小时空冷。注意事项：焊前必须清理焊丝及母材表面油污、锈迹；禁止使用含氯溶剂清洗；禁止在风速＞2m/s环境下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

退火温度：800℃~850℃；保温时间：每毫米厚度3~5分钟；冷却方式：空冷或可控气氛冷却，冷却速度无特殊要求。注意事项：退火应在保护气氛（如氢气或氩气）或真空炉中进行，防止表面氧化；禁止在氧化性气氛中加热，否则需后续酸洗处理。

## 十、安装与维护建议

**安装要点**：LNG储罐用带材安装时，推荐连接件材质选用同牌号4J36或更高强度的不锈钢（如304L），避免不同膨胀系数材料导致应力集中。密封垫片应选用无卤素材料（如纯铝垫片或PTFE垫片），禁止使用含氯橡胶垫片，防止氯离子腐蚀。安装完成后，需进行整体清洁，使用中性清洗剂去除油污，必要时进行酸洗钝化处理（酸洗液：10%硝酸+2%氢氟酸，温度40~50℃，时间5~10分钟）。

**日常维护方法**：建议每季度进行一次目视检查，重点检查焊缝区域及表面划伤。清洁周期为每年一次，使用中性清洗剂（pH值6~8）或去离子水，禁止使用含氯清洗剂。对于户外储罐，可在表面涂覆耐低温防锈漆（如环氧富锌底漆+聚氨酯面漆）进行防护。

**常见故障及解决方法**：

- 表面点蚀：通常由氯离子污染引起，需用去离子水冲洗，严重时打磨去除蚀坑并补焊。

- 焊缝开裂：检查焊接参数是否超标，必要时进行300℃消除应力处理；若裂纹延伸，需挖补重焊。

- 变形：因热循环不均导致，可通过火焰矫正（局部加热至300℃）或机械整形，注意控制加热温度不超过400℃。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号≥10）及阻燃服。禁止触碰未冷却工件，现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止触电及烫伤）。

**切割加工安全**：激光切割时需佩戴激光防护眼镜（波长1064nm，OD≥5），操作区设置排烟系统，确保粉尘浓度低于限值。火花隔离：切割区域周围1米内不得放置可燃物，使用防火毯覆盖相邻设备。

**产品损坏或腐蚀后的应急处理**：若发现带材开裂或泄漏（LNG储罐场景），立即停机隔离，切断介质源（关闭阀门、排空管道）。人员须穿戴防低温手套、护目镜及防护服，防止冻伤。泄漏介质（如LNG）应通风稀释，禁止明火。若涉及化学污染（如酸液），使用碳酸氢钠中和，收集废弃物并分类处理（如HW类危险废物），交由有资质的处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购4J36因瓦合金LNG储罐用带材时，建议从以下角度评估匹配度：首先，确认应用场景的温度范围及膨胀系数要求，重点核对产品在-60℃~+100℃的线膨胀系数是否≤1.5×10⁻⁶/℃；其次，关注关键性能参数如低温冲击韧性（-196℃≥60J）及厚度公差（±0.03mm）；第三，确认认证要求，如船级社认证（DNV、BV、Lloyd's）、NACE MR0175（如涉及酸性环境）或ISO 9001体系认证；第四，建议备品备件比例按总需求的10%~15%预留，以便维修替换。强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证膨胀系数和力学性能。

## 十四、价格标准

4J36因瓦合金带材的参考价格区间为：厚度0.5~2.0mm规格，单价约280~450元/公斤；厚度2.0~6.0mm规格，单价约250~380元/公斤。价格受牌号、规格尺寸、采购数量及附加技术要求影响。批量折扣政策：采购量≥5吨时可享受5%~12%折扣；小批量试样（≤100公斤）加价规则通常上浮15%~20%。如需特殊厚度公差、双认证（如船级社+第三方检测）或定制热处理，价格另议。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分不符、膨胀系数超标、内部裂纹）导致失效的，上海墨钜承诺免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户咨询后24小时内提供远程技术指导；如需现场服务，48小时内安排工程师抵达客户生产现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、膨胀系数）费用由上海墨钜承担，特殊项目（如腐蚀试验、疲劳测试）费用另议。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备维护需求。

**售后响应**：质量问题投诉2小时内回复确认，48小时内出具初步处理方案，并跟踪至问题解决。
