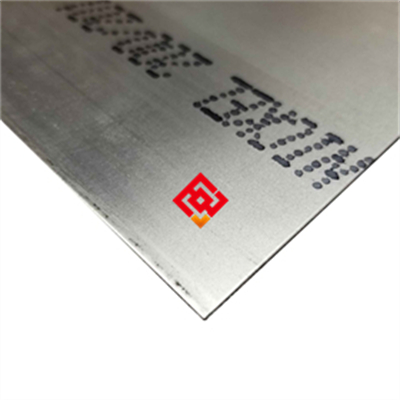

# 4J33铁镍钴封接合金与陶瓷匹配定膨胀带材产品介绍

## 一、产品概述与适用范围

4J33铁镍钴封接合金属于精密合金大类中的定膨胀合金，典型牌号为4J33（亦称Kovar合金类，但成分与标准Kovar略有差异）。该合金专为与陶瓷材料进行匹配封接而设计，核心特性是其在-60℃至+600℃温度范围内具有可控的线膨胀系数，能够与95%氧化铝陶瓷、滑石瓷等陶瓷材料实现高度匹配，从而避免封接界面因热应力产生开裂或泄漏。产品使用温度范围通常为-60℃至+600℃，短时使用上限可达+800℃。核心优势包括：一是膨胀系数与陶瓷高度匹配，封接应力极小；二是合金组织稳定，长期服役无相变；三是具有良好的焊接与钎焊工艺性；四是表面可进行镀镍、镀金等处理以增强可焊性；五是带材厚度精度高，表面光洁度好，满足精密冲压与蚀刻要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）与真空自耗重熔（VAR）装备，可精确控制合金成分与气体含量。公司严格执行ASTM F15、YB/T 5233及GB/T 15018等国内外标准，全流程工艺可追溯，从冶炼、热加工、冷轧到成品检验均实施信息化管理，确保每卷带材的质量一致性与可靠性。

## 三、核心功能

1. **定膨胀匹配封接功能**：4J33合金在-60℃至+600℃范围内的平均线膨胀系数为（5.3～6.0）×10⁻⁶/℃（典型值，以实际产品质保书为准），与95%氧化铝陶瓷的膨胀系数（约6.0～7.0×10⁻⁶/℃）形成良好匹配，封接后界面残余应力低于50MPa，可承受多次热循环而不失效。

2. **高密封性保障**：合金组织致密，无气孔、夹杂等冶金缺陷，经氦质谱检漏后漏率可控制在1×10⁻⁹ Pa·m³/s以下，适用于真空或高压气体密封场合。

3. **良好焊接与钎焊性**：可配合银基钎料（如BAg72Cu）或铜基钎料进行真空钎焊，钎焊润湿角小于15度，接头强度可达200MPa以上；也可进行激光焊接或电阻焊接，焊缝无裂纹。

4. **精密加工适应性**：带材厚度公差可达±0.01mm，宽度公差±0.05mm，表面粗糙度Ra≤0.4μm，能够满足精密冲压、化学蚀刻、激光切割等微细加工要求，适用于微型电子元件的批量生产。

## 四、技术特点

**合金设计思路**：4J33合金通过精确控制铁、镍、钴三种元素的配比（典型成分：Ni 33.0%～34.0%，Co 16.5%～17.5%，余量Fe），利用镍钴元素对奥氏体基体热膨胀行为的调控作用，使合金在特定温度区间内保持稳定的低膨胀特性。镍含量决定了居里点温度（约430℃），钴含量则进一步优化膨胀曲线的线性度。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，有效脱除氧、氮、氢等有害气体，再经真空自耗重熔（VAR）精炼，进一步降低非金属夹杂物含量，确保合金纯净度。冶炼过程全程记录炉号、温度、真空度等参数，每炉均进行光谱分析验证成分。

**热处理制度**：成品带材在最终冷轧后需进行退火处理，退火温度通常为850℃～950℃，保温时间10～30分钟，然后快速冷却（空冷或水冷），以消除加工硬化并恢复均匀的奥氏体组织。退火后合金晶粒度控制在5～7级（ASTM标准），确保膨胀性能稳定。

**显微组织控制**：合金基体为单一奥氏体组织，不允许存在马氏体或铁素体相。通过控制碳含量（≤0.05%）避免碳化物析出，从而保持膨胀系数的稳定性。晶界处无连续析出相，确保封接界面的致密性。

**无损检测及质量保证**：每卷带材均进行超声波探伤（UT）检测内部缺陷，检测灵敏度达Φ0.5mm平底孔当量；表面采用涡流探伤（ET）检测裂纹、划伤等缺陷；同时进行液体渗透检测（PT）辅助检查表面开口缺陷。成分检测使用直读光谱仪（OES），力学性能测试按GB/T 228标准执行。

## 五、应用领域

- **电子真空器件行业**：用于制作陶瓷-金属封接外壳，如真空继电器、真空电容器、行波管、磁控管等器件的引出线与陶瓷绝缘子的封接。

- **光通信与激光器行业**：用于半导体激光器、光模块的陶瓷基座与金属管壳的封接，确保气密性与热匹配。

- **传感器与探测器行业**：用于高温、高压传感器的陶瓷感应头与金属外壳的密封连接，如压力传感器、温度传感器、红外探测器。

- **航空航天与军工领域**：用于航空发动机的陶瓷衬套与金属支架的封接件、导弹导引头窗口的金属边框等。

- **医疗器械行业**：用于X射线管、CT球管中陶瓷绝缘件与金属电极的封接，要求高真空度与长期可靠性。

- **新能源与电力设备**：用于大功率IGBT模块的陶瓷基板与金属底板的连接、高压真空断路器的陶瓷外壳金属化封接。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：镍（Ni）33.0～34.0%；钴（Co）16.5～17.5%；碳（C）≤0.05%；锰（Mn）≤0.50%；硅（Si）≤0.30%；磷（P）≤0.020%；硫（S）≤0.020%；铁（Fe）余量。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm 450～550 MPa；屈服强度Rp0.2 250～350 MPa；延伸率A 30%～40%；硬度HV 130～170；冲击功（室温）≥60 J。

**物理性能（典型值，以实际质保书为准）**：密度8.2 g/cm³；熔点约1450℃；热导率（20℃）17 W/(m·K)；电阻率（20℃）0.45 μΩ·m；线膨胀系数（20℃～400℃）5.3×10⁻⁶/℃，（20℃～500℃）5.8×10⁻⁶/℃，（20℃～600℃）6.0×10⁻⁶/℃；弹性模量（20℃）135 GPa。

**耐腐蚀/高温性能**：在干燥空气中抗氧化温度可达600℃，短期使用800℃无明显氧化；在潮湿空气中耐蚀性一般，建议封接前表面镀镍或镀金处理。无特定临界点蚀温度（CPT）要求，但应避免接触含氯离子介质。

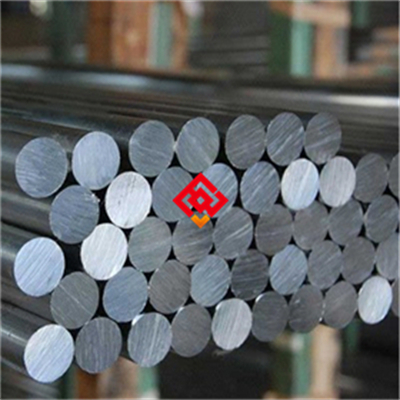

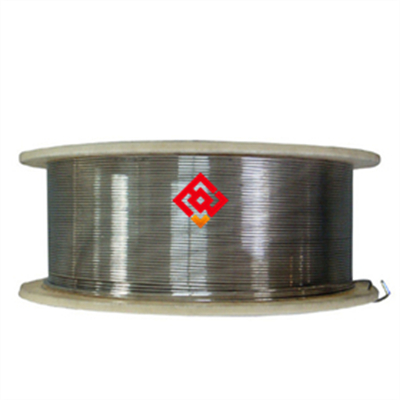

**产品规格范围**：带材厚度0.05mm～2.0mm，宽度5mm～300mm；也可提供箔材（厚度≥0.02mm）及精密定尺分条带材。其他规格如棒材（直径5mm～80mm）、丝材（直径0.1mm～5mm）可按订单定制。

**交货状态**：软态退火（光亮退火或普通退火），表面可进行酸洗、磨光、抛光或镀镍/镀金处理。标准交货表面为光亮退火态，表面粗糙度Ra≤0.8μm。

**批次溯源码解读**：编码规则示例——MJ-4J33-202506-A0123-H01-0.5×50。其中MJ为上海墨钜缩写；4J33为牌号；202506为生产年月（2025年6月）；A0123为炉号（A代表VIM炉，0123为炉次号）；H01为热处理批号（H代表退火，01为批次序号）；0.5×50为规格代码（厚度0.5mm，宽度50mm）。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、膨胀系数实测值及探伤报告。

## 七、注意事项

1. **避免长期服役于居里点以上温度**：4J33的居里点约为430℃，长期在450℃以上服役会导致膨胀系数发生不可逆变化，破坏与陶瓷的匹配性。使用时应确保工作温度不超过400℃（推荐），短时峰值不超过600℃。

2. **禁止接触含硫、含氯介质**：合金中的镍和钴在含硫气氛（如H₂S、SO₂）或含氯介质（如Cl₂、HCl）中会发生严重腐蚀，导致表面劣化。封接前清洗应使用中性或碱性清洗剂，禁止使用含氯溶剂。

3. **焊接后必须进行去应力处理**：电阻焊或激光焊后，焊接区会产生残余应力，若未及时消除，在后续热循环中可能导致封接界面开裂。建议焊接后在350℃～400℃保温1～2小时进行去应力退火。

4. **冷加工硬化倾向明显**：带材在冲压、弯曲等冷加工过程中会产生明显加工硬化，若变形量超过20%，应进行中间退火（850℃×10分钟，空冷），否则继续加工可能导致开裂。

5. **表面划伤与污染风险**：带材表面一旦出现划伤或油污污染，在后续钎焊或镀层处理时会导致润湿不良、虚焊或镀层起泡。操作时应佩戴洁净手套，使用塑料或橡胶垫板，禁止金属硬物直接接触表面。

6. **热处理时注意气氛控制**：退火应在保护气氛（如氢气、氮气或氩气）中进行，避免氧化。若使用空气炉，退火后需进行酸洗去除氧化皮，但酸洗液应选用硝酸-氢氟酸混合液（体积比3:1），禁止使用盐酸，以防氯离子残留引起应力腐蚀。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10℃～+40℃，相对湿度上限60%。带材应平放在木质或塑料垫板上，不得直接接触地面。禁止与酸、碱、重金属粉末、氯化物、硫化物等腐蚀性物质混存。库房应保持干燥通风，避免冷凝水产生。

**包装规范**：每卷带材先用中性防锈纸包裹，再套入聚乙烯塑料薄膜袋，袋内放置干燥剂（硅胶包，每卷至少两包）。外层采用木箱或高强度编织袋包装，木箱内衬泡沫板防震。包装箱外标注牌号、规格、炉号、净重及“防潮”、“轻放”标识。

**运输注意事项**：运输过程中应使用封闭式车辆，做好防雨、防暴晒措施。带卷之间应使用隔垫固定，防止互相碰撞。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触带材表面，以免造成压痕或划伤。禁止与腐蚀性物质同车运输。

**明确标注禁止行为**：禁止露天存放；禁止踩踏、抛掷包装箱；禁止用尖锐工具撬开包装；禁止在包装破损状态下继续存储。

## 九、加工操作规范

**切割**：推荐采用精密带锯切割或激光切割。带锯切割时，锯条齿距建议2～3mm，线速度20～30米/分钟，进给量0.05～0.1mm/齿，使用冷却液（乳化液或专用切削油）。激光切割推荐光纤激光器，功率500～1000W，切割速度1～3米/分钟，辅助气体为氮气（纯度≥99.99%），气压0.5～1.0MPa。切割后边缘毛刺高度应≤0.05mm，使用细锉或砂纸（600目以上）打磨去除毛刺。注意事项：切割后应及时清理油污，禁止使用普通砂轮片切割，因砂轮片可能嵌入非金属杂质污染表面。详细操作示意图及参数表请向上海墨钜索取说明书。

**焊接（推荐钎焊或激光焊）**：钎焊推荐方法为真空钎焊或气氛保护钎焊，填充金属选用BAg72Cu（银铜共晶钎料）或BAg50CuZnCd，钎焊温度780℃～820℃，保温时间5～15分钟，真空度≥5×10⁻³Pa。激光焊推荐脉冲Nd:YAG激光器，功率200～500W，脉冲宽度5～10ms，频率10～20Hz，保护气体为氩气（纯度≥99.99%），流量10～15L/min。焊接层间温度控制在100℃以下。焊后需进行去应力退火（350℃×1小时）。注意事项：焊接前必须彻底清洗待焊表面，去除油污和氧化膜；禁止使用含氯助焊剂；禁止在无保护气氛下进行电弧焊，以免产生气孔。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：退火温度850℃～950℃，保温时间按厚度计算（每1mm厚度保温5分钟），冷却方式为空冷或水冷（厚度≤0.5mm时推荐空冷，厚度>0.5mm时推荐水冷）。去应力退火温度350℃～400℃，保温1～2小时，空冷。注意事项：退火时炉内气氛必须为还原性或中性（氢气、氮气或氩气），禁止在氧化性气氛中退火；禁止快速加热或冷却（厚板除外），以免产生热应力。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：与陶瓷封接时，推荐使用与4J33同材质或更高级别的金属连接件（如4J29、4J34），避免异种金属接触产生电偶腐蚀。密封垫片应选用无卤素材料（如纯铝垫片、石墨垫片），禁止使用含氯或含氟的聚四氟乙烯（PTFE）垫片，因高温下可能释放腐蚀性气体。安装后需对封接区域进行清洗，推荐使用无水乙醇或异丙醇擦拭，然后进行真空烘烤（150℃×2小时）去除残留溶剂。若封接件暴露于大气环境，建议进行酸洗钝化处理（20%硝酸溶液，50℃×30分钟），以形成致密氧化膜增强耐蚀性。

**日常维护方法**：清洁周期建议每3个月一次，使用中性清洗剂（pH值6～8）或去离子水擦拭，禁止使用含氯、含氟的清洗剂。若表面出现轻微氧化变色，可用氧化铝微粉（粒度≤0.5μm）进行机械抛光恢复光泽。长期不使用的封接件应存放在干燥箱中，相对湿度≤30%，并定期检查表面状态。

**常见故障及解决方法**：

1. **表面点蚀**：故障现象为封接件表面出现针孔状腐蚀坑。原因多为清洗液残留氯离子或环境中有氯气。处理方法：立即用去离子水彻底冲洗，干燥后涂抹防锈油；若点蚀深度超过0.1mm，需更换部件。预防措施：严格控制清洗液成分，禁止使用含氯清洗剂。

2. **焊缝开裂**：故障现象为钎焊或激光焊缝处出现微裂纹。原因可能是焊接热输入过大导致热应力集中，或钎料与母材膨胀系数不匹配。处理方法：对裂纹进行打磨清除后重新焊接，并调整焊接参数（降低功率或缩短保温时间）。预防措施：焊前进行去应力退火，选用匹配的钎料（如BAg72Cu）。

3. **封接界面变形**：故障现象为陶瓷与金属封接处出现翘曲或剥离。原因多为热循环次数过多或温度超过居里点。处理方法：若变形轻微，可尝试在300℃下保压2小时进行热矫形；若已剥离，必须更换部件。预防措施：严格控制工作温度不超过400℃，并增加封接件厚度以提高刚性。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火、钎焊等高温操作时，操作人员必须佩戴耐高温手套（耐温≥400℃）、防护面罩（防红外线）及阻燃工作服。禁止用手直接触碰未冷却工件，工件需在空气中自然冷却至50℃以下方可移动。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能产生氢爆。

**切割加工安全**：进行激光切割或带锯切割时，操作人员必须佩戴激光防护眼镜（遮光号OD5以上）或带锯专用防护面罩。现场需安装排烟系统，及时抽除切割产生的金属粉尘和烟雾。火花隔离要求：切割区域周围2米内不得放置易燃物品，地面铺设防火毯。禁止在无排烟条件下进行切割。

**产品损坏或腐蚀后的应急处理**：若封接件发生破裂导致内部介质泄漏（如真空管漏气、传感器漏油），应立即停机隔离泄漏区域，切断介质源（关闭阀门或断开电源）。操作人员需穿戴防酸手套、护目镜及防护服，避免接触泄漏介质。对于泄漏的酸性或碱性介质，使用中和剂（如碳酸氢钠溶液中和酸，柠檬酸溶液中和碱）进行中和处理，然后收集至专用废液桶。废弃物按危险废物（HW类）分类处置，禁止倒入下水道。若泄漏物为有毒气体（如氢气、六氟化硫），应立即开启排风系统并疏散人员，通知安全部门处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体封接件设计的工艺建议。

## 十三、购买建议

在选择4J33定膨胀带材时，应从以下几个方面进行评估：首先，确认应用场景的匹配度，即封接陶瓷的类型（95%氧化铝、99%氧化铝或滑石瓷）及工作温度范围（-60℃至+400℃），确保合金膨胀系数与陶瓷的膨胀曲线在目标温度区间内重合度达到90%以上。其次，关注关键性能参数，如线膨胀系数实测值（要求与标称值偏差在±0.3×10⁻⁶/℃以内）、带材厚度公差（精密冲压要求±0.01mm）、表面粗糙度（镀前要求Ra≤0.4μm）。第三，根据认证要求选择，如用于航天或军工领域需提供GJB 9001C或AS9100D体系认证，用于电子器件需提供RoHS及REACH检测报告。第四，建议采购时按实际用量加上10%～20%的备品备件比例，以应对加工损耗和紧急更换需求。最后，务必核对上海墨钜原厂质保书上的炉号、批号与实物标签一致，并要求提供第三方检测报告（如SGS、BV）验证膨胀系数及化学成分，确保材料性能可靠。

## 十四、价格标准

4J33定膨胀带材的价格根据产品牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下：标准规格（厚度0.1～0.5mm，宽度10～50mm）的软态退火带材，单次采购量在100公斤以下时，价格约为180～260元/公斤；采购量在100～500公斤时，价格约为150～200元/公斤；采购量≥1吨时，价格约为120～160元/公斤。批量折扣政策：单次采购量≥5吨可享5%～12%折扣（具体折扣比例根据牌号及规格协商）。小批量试样（≤10公斤）加价规则：通常上浮15%～20%，最低起订量为5公斤。附加技术要求（如双认证、第三方检测、定制热处理、镀镍/镀金处理）需另行计价，通常增加10%～30%的费用。具体报价请联系曾先生获取精确订单报价，报价有效期15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、膨胀系数超差、内部裂纹、非金属夹杂等）导致封接件失效的，上海墨钜承诺免费更换同规格产品或全额退款，不包含客户因加工或使用不当造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、线膨胀系数实测值、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含热处理参数、焊接建议）。

**技术支持**：提供24小时内远程技术指导（电话、邮件或视频会议）；如需现场服务，在确认需求后48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行成分、膨胀系数、力学性能等项目的复检，常规检测项目（如光谱分析、拉伸试验、膨胀系数测试）费用由上海墨钜承担（限单次采购量≥500公斤的订单）。

**备品保障**：对于已停产的产品型号，上海墨钜承诺在停产后五年内仍可提供同材质、同性能的替代产品，或按客户图纸进行定制加工，确保客户设备维护不受影响。

**售后响应**：质量问题反馈后2小时内电话回复，48小时内出具初步解决方案及处理时间表。对于紧急停线情况，可启动加急响应流程，24小时内提供替代材料或维修方案。
