# 42CrMo4欧标调质钢大型轴类超声波探伤技术解析与产品介绍

## 一、产品概述与适用范围

42CrMo4属于欧标调质合金结构钢（对应材料编号1.7225），是一种中碳合金钢，广泛应用于大型轴类、齿轮、传动部件等承受高载荷、高疲劳强度的机械零件制造。该牌号通过调质处理（淬火+高温回火）获得良好的综合力学性能，兼具高强度与韧性，特别适合制造直径超过200mm的大型轴类件。42CrMo4钢在-40℃至500℃温度范围内可保持稳定的力学性能，其核心优势包括：高淬透性（适合大截面零件整体调质）、良好的抗疲劳性能（表面感应淬火后疲劳极限可达600MPa以上）、优异的切削加工性（调质状态硬度控制在HB 240-300区间时加工性能最佳）、可进行超声波探伤检测（满足EN 10228-3标准要求）、以及良好的焊接修复性能（焊前预热及焊后热处理条件下）。该材料广泛应用于风电主轴、船舶传动轴、大型轧机辊轴、注塑机螺杆、重型齿轮轴等关键部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司供应，生产产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备大吨位电炉+LF精炼+VD真空脱气炉外精炼设备，严格执行EN 10083-3及ASTM A29标准组织生产。公司具备大型轴类锻件的全流程工艺质量追溯能力，从原材料入厂检验、锻造比控制、调质热处理参数记录到超声波探伤检测，每一环节均建立数字化档案。对于42CrMo4大型轴类产品，上海墨钜可提供符合EN 10228-3质量等级3级的超声波探伤报告，确保内部缺陷（白点、夹杂、缩孔等）控制在允许范围内。

## 三、核心功能

1. **高淬透性与大截面均匀硬化**：42CrMo4钢的淬透性优异，临界淬透直径（油淬）可达80mm以上，通过调整淬火介质（水淬或PAG聚合物淬火液），200mm以下截面可完全淬透，确保心部获得马氏体组织，调质后截面硬度差可控制在HRC 5以内。

2. **高强度与良好韧性平衡**：调质处理后抗拉强度典型值可达980-1180MPa，屈服强度≥785MPa，同时保持断后伸长率≥12%，冲击吸收功（-20℃）≥27J，满足大型轴类承受冲击载荷与交变应力的苛刻要求。

3. **优异的抗疲劳性能**：经表面感应淬火或氮化处理后，表面残余压应力可达-400至-600MPa，旋转弯曲疲劳极限（107次循环）可达550-650MPa，显著延长轴类零件的服役寿命。

4. **良好的超声波探伤适应性**：该钢种经炉外精炼（VD脱气）和电渣重熔（ESR）处理后，钢中氢含量可控制在2ppm以下，非金属夹杂物（A、B、C、D类）细度等级满足EN 10228-3标准要求，适合大截面（直径≥500mm）轴类的超声波纵波及横波探伤检测，可有效发现当量直径≥2mm的单个缺陷。

5. **焊接修复与再制造能力**：42CrMo4钢在焊前预热（200-350℃）及焊后去应力退火条件下，可采用奥氏体焊条（如ENiCrFe-3）或同质焊丝进行焊接修复，修复区硬度及强度可恢复至母材的90%以上。

## 四、技术特点

### 合金设计思路

42CrMo4钢的合金设计以Cr-Mo系为基础：铬（Cr）含量0.90-1.20%，主要提高淬透性并形成细小碳化物（M23C6型），增强回火稳定性；钼（Mo）含量0.15-0.30%，抑制回火脆性，并细化晶粒；碳（C）含量0.38-0.45%，提供马氏体基体强度。锰（Mn）含量0.60-0.90%，进一步改善淬透性并脱氧。该成分体系保证了大型轴类在调质处理时组织均匀性。

### 冶炼工艺

上海墨钜采用“电弧炉初炼+LF炉外精炼+VD真空脱气”工艺路线，对于超声波探伤要求严苛的轴类，增加电渣重熔（ESR）工序。VD真空脱气处理时间≥25分钟，真空度≤67Pa，有效去除钢中气体（氢≤2ppm，氧≤20ppm）及非金属夹杂物。ESR重熔后钢锭纯净度提升，宏观偏析减轻，为后续锻造及探伤合格率提供保障。

### 热处理制度

调质处理标准工艺：淬火加热温度850-870℃（保温时间按截面有效厚度1.5min/mm计算），油淬或聚合物淬火液（PAG）冷却；回火温度540-680℃（根据目标硬度调整），空冷或炉冷至室温。对于大型轴类（直径＞300mm），采用“预冷淬火+分级淬火”工艺，减少变形开裂风险。表面感应淬火时，加热温度880-920℃，淬火介质为水或乳化液，硬化层深度2-6mm。

### 显微组织控制

调质态组织应为回火索氏体（细粒状碳化物均匀分布于铁素体基体），晶粒度细于6级（按ASTM E112标准）。通过控制终锻温度（≥850℃）及锻后冷却速度（坑冷或炉冷），防止网状铁素体或魏氏组织形成。对于探伤要求高的产品，限制带状组织级别≤2级（按EN 10204标准），避免超声波信号衰减。

### 无损检测及质量保证

上海墨钜对42CrMo4大型轴类实施100%超声波探伤，采用A型脉冲反射式探伤仪，探头频率2.5-5MHz，耦合剂为机油或水溶性耦合剂。探伤灵敏度：平底孔当量直径Φ2mm（纵波直探头），横波斜探头灵敏度按Φ1×6mm线状槽校准。质量等级执行EN 10228-3等级3级（允许单个缺陷当量≤Φ3mm，密集缺陷区面积≤5%）。此外，根据客户要求可附加磁粉探伤（MT）或液体渗透检测（PT），检测表面及近表面缺陷。

## 五、应用领域

- **风电装备行业**：风电主轴、齿轮箱传动轴、偏航轴承圈，承受交变弯曲及扭转疲劳载荷，要求材料内部无白点及超标夹杂物。

- **船舶制造领域**：船舶传动轴、中间轴、螺旋桨轴，需通过船级社认证（如DNV、BV、LR），满足大截面调质及超声波探伤要求。

- **重型机械行业**：轧钢机辊轴、破碎机主轴、注塑机螺杆，承受高接触应力及磨损，需调质后表面感应淬火强化。

- **石油化工领域**：压裂泵曲轴、钻井泥浆泵传动轴，在含硫化氢（H2S）环境下需控制硬度≤HRC 22（按NACE MR0175标准）。

- **轨道交通行业**：机车牵引电机轴、转向架车轴，要求高疲劳强度及低温韧性（-40℃冲击功≥20J）。

- **通用机械制造**：大型压缩机主轴、离心机转鼓轴、液压机柱塞，需满足高精度尺寸及探伤要求。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳（C）0.40-0.45；硅（Si）≤0.40；锰（Mn）0.60-0.90；磷（P）≤0.025；硫（S）≤0.035；铬（Cr）0.90-1.20；钼（Mo）0.15-0.30；镍（Ni）≤0.60；铜（Cu）≤0.30；铝（Al）0.020-0.050（细晶粒控制）。

**力学性能（调质态，典型值，以实际质保书为准）**：

室温：抗拉强度（Rm）980-1180MPa；屈服强度（Rp0.2）≥785MPa；断后伸长率（A）≥12%；断面收缩率（Z）≥50%；冲击吸收功（KV2，室温）≥63J；（KV2，-20℃）≥27J；布氏硬度（HBW）280-340（调质态），表面感应淬火后可达HRC 50-55。

高温性能（300℃）：抗拉强度（Rm）≥780MPa；屈服强度（Rp0.2）≥620MPa。

**物理性能（典型值，以实际质保书为准）**：

密度：7.85 g/cm³（20℃）；熔点：约1420-1460℃；热导率：42 W/(m·K)（100℃）、38 W/(m·K)（300℃）；电阻率：0.24 μΩ·m（20℃）；线膨胀系数：11.2×10⁻⁶/K（20-100℃）、12.8×10⁻⁶/K（20-400℃）；弹性模量：210 GPa（20℃）、185 GPa（400℃）。

**耐腐蚀/高温性能（典型值，以实际质保书为准）**：

高温氧化速率（500℃空气中，100h）：≤0.15 g/m²·h；回火脆性敏感温度区间：450-550℃（回火后应快冷避免）；表面淬火后耐磨损性能：相对耐磨性（对比调质态）提升3-5倍。

**产品规格范围**：

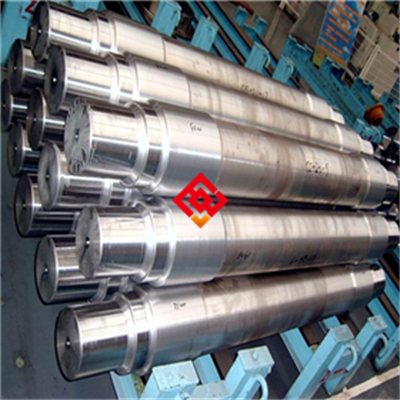

- 锻造轴类：直径100-1200mm，长度≤12000mm（单件重量≤25吨）

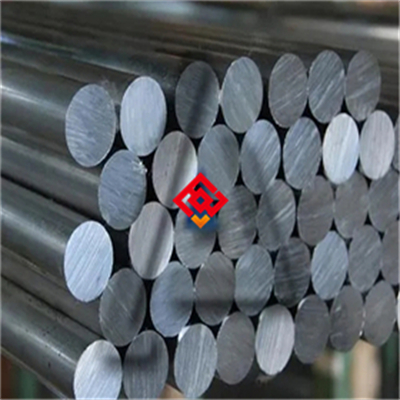

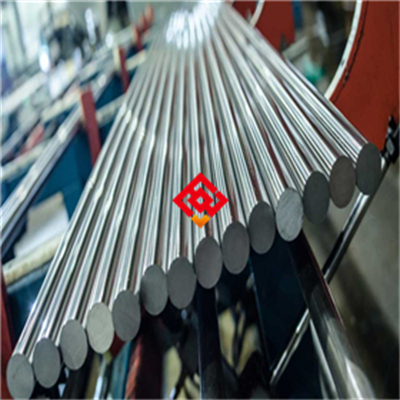

- 轧制圆钢：直径20-350mm，长度3000-12000mm

- 模块/方钢：厚度50-600mm，宽度100-1200mm

- 饼类/环类锻件：外径200-3000mm，高度50-800mm

**交货状态**：

调质态（淬火+高温回火）；也可供应退火态（HBW≤229）或正火态（HBW≤269）。表面处理：车光/磨光/酸洗，粗糙度Ra≤3.2μm（车光）或Ra≤0.8μm（磨光）。端部倒角C2-C5，去除毛刺。

**批次溯源码解读**：

编码规则示例：MJ-42CrMo4-202503-A012-T03-SPEC

- MJ：上海墨钜特殊钢有限公司代号

- 42CrMo4：材料牌号

- 202503：生产年月（2025年3月）

- A012：炉号（A代表电弧炉，012为当月炉次序号）

- T03：热处理批次号（T代表调质处理）

- SPEC：规格代码（如D300表示直径300mm）

每批产品附原厂质保书，可通过上海墨钜官网或扫描二维码输入批次号查询完整检测数据（化学成分、力学性能、探伤报告、尺寸检验记录）。

## 七、注意事项

1. **回火脆性敏感**：42CrMo4钢在450-550℃回火温度区间存在第二类回火脆性（可逆回火脆性），回火后应采用水冷或油冷快速通过该温度区间，避免缓慢冷却导致冲击韧性显著下降。禁止在脆化温度区间长时间保温后空冷。

2. **焊接裂纹预防**：该钢碳当量（CEV）约0.60-0.75%，焊接性中等。焊前必须预热至200-350℃（根据截面厚度调整），焊后立即进行去应力退火（580-620℃保温2-4h）。禁止在无预热条件下施焊，禁止使用低氢焊条时未严格烘干（烘干温度350-400℃，保温2h）。

3. **超声波探伤局限性**：大型轴类（直径＞800mm）的心部探伤灵敏度可能因晶粒粗大或组织不均匀而降低，建议采用低频探头（1-2.5MHz）及双晶探头进行检测。粗车后（加工余量≥5mm）再进行探伤可减少表面噪声干扰。禁止在未经粗加工的黑皮状态下进行最终超声波探伤判定。

4. **加工硬化与刀具磨损**：调质态（HBW 280-340）切削加工时，因马氏体回火组织硬度较高，刀具磨损较快。建议使用涂层硬质合金刀具（如TiAlN涂层），切削速度控制在80-120m/min，进给量0.2-0.4mm/r。禁止使用高速钢刀具进行重切削，否则易导致刀具崩刃及工件表面烧伤。

5. **表面脱碳与氧化风险**：热处理时若炉气控制不当（氧化性气氛），表面脱碳层深度可达0.5-2mm，导致表面硬度不足及疲劳强度下降。调质后应保留≥2mm加工余量以去除脱碳层。禁止在未保护气氛（如空气炉）中长时间加热而不采取涂覆防氧化涂料或通保护气措施。

6. **应力腐蚀开裂倾向**：在含硫化氢（H2S）环境中，若调质态硬度超过HRC 22，易发生硫化物应力腐蚀开裂（SSCC）。用于酸性油气田的轴类，必须控制调质后硬度≤HRC 22，并执行NACE MR0175标准。禁止将未做硬度控制的42CrMo4轴类直接用于含H2S工况。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥仓库，环境温度5-40℃，相对湿度≤60%。地面铺设木质垫板或橡胶垫（高度≥100mm），避免与地面直接接触。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）混放，防止电化学腐蚀。若长期存储（超过6个月），应涂抹防锈油并用气相防锈纸包裹。

**包装规范**：轴类产品采用防锈油喷涂+塑料薄膜缠绕（厚度≥0.1mm）+干燥剂（硅胶包，每立方米≥2kg）+外覆编织布或木箱。端部加工面涂抹可剥性防锈涂料。木箱包装时，箱内衬垫泡沫板（厚度≥30mm），防止运输中磕碰。每件产品附标签（批次号、规格、重量、探伤等级）。

**运输注意事项**：采用平板车或集装箱运输，轴类须用V型木托架固定，间距≤2m，钢丝绳捆扎处垫橡胶垫（厚度≥10mm），禁止钢丝绳直接接触产品表面。运输过程加盖防雨篷布，禁止暴晒（紫外线易导致防锈油老化）。吊装时使用尼龙吊带或专用吊具，禁止使用钢丝绳直接勒紧轴身（防止表面压痕及划伤）。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放（即使覆盖篷布）、禁止踩踏抛掷、禁止在轴端螺纹孔或中心孔处吊装。

## 九、加工操作规范

**切割**：推荐采用带锯床切割（带锯条齿距4-6mm，线速度25-35m/min，进给量0.05-0.15mm/齿）或等离子切割（电流200-400A，切割速度300-600mm/min）。厚度＞200mm时建议采用激光切割（功率≥6000W）或水刀切割（磨料石榴石80目，压力380-400MPa）。切割后断面须打磨去除热影响区（深度≥1mm），使用氧化铝砂轮片（粒度36-60目）。禁止使用普通碳化硅砂轮片（易导致表面烧伤及微裂纹），禁止在切割断面未打磨前进行超声波探伤（热影响区组织变化会产生伪缺陷信号）。

**焊接**（如适用）：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG/MAG）进行修复焊接。填充金属：同质焊丝（ER42CrMo4）或奥氏体焊条（ENiCrFe-3，用于不要求等强匹配的场合）。焊接电流：TIG焊80-160A（直流正接），MIG焊180-280A（直流反接）。焊接速度：100-200mm/min。层间温度：200-300℃（使用红外测温枪监控）。保护气体：纯氩（纯度≥99.99%），流量12-18L/min。焊后立即进行去应力退火：580-620℃保温2-4h，炉冷至300℃以下空冷。注意事项：焊前清除油污及氧化皮，预热温度≥200℃（截面厚度＞50mm时预热至300-350℃）。禁止在无预热条件下焊接，禁止使用未烘干的低氢焊条，禁止焊后直接水冷。详细焊接工艺参数包及操作示意图请向上海墨钜索取说明书。

**热处理**（用户现场再处理）：如需局部表面淬火，推荐感应加热（频率2-10kHz，功率密度1.5-3.0kW/cm²），淬火介质为水或PAG溶液（浓度5-15%），回火温度180-220℃（保温2-3h）或自回火。整体调质处理：淬火加热温度850-870℃，保温时间按截面有效厚度1.5min/mm计算，油淬（油温40-80℃，搅拌速度0.5-1.0m/s）；回火温度540-680℃（根据目标硬度查回火曲线），保温时间≥2h，油冷或水冷（防止回火脆性）。注意事项：大型轴类淬火前应预冷至780-800℃再入油，减少变形。禁止在回火脆性温度区间（450-550℃）长时间停留后空冷。详细热处理曲线图及工艺参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（键、联轴器、轴承）应优先选用同材质（42CrMo4调质态）或更高级别材料（如34CrNiMo6）。密封垫片禁止使用含卤素（氟、氯）的聚四氟乙烯（PTFE）垫片，推荐使用石墨缠绕垫片或丁腈橡胶（NBR）垫片。安装前用无水乙醇或丙酮清洗配合表面，去除防锈油。安装后若需进行酸洗钝化处理，采用硝酸（HNO3）10-15%溶液（体积比），温度20-40℃，浸泡10-20分钟，然后大量清水冲洗、干燥。禁止使用盐酸（HCl）或硫酸（H2SO4）进行酸洗，否则引发点蚀。

**日常维护方法**：清洁周期：正常工况每3个月一次，恶劣环境（粉尘、潮湿、腐蚀性气体）每月一次。清洗剂选用中性水基清洗剂（pH 6-8）或不含氯的有机溶剂（如异丙醇）。清洗后涂覆防锈油（如硬膜防锈油，膜厚10-20μm）。若长期停机（＞30天），应增加气相防锈包装。定期检查轴颈表面有无锈斑、划痕或疲劳裂纹（可采用着色渗透检测，每6个月一次）。

**常见故障及解决方法**：

1. **表面点蚀**：现象：轴颈或配合面出现针孔状腐蚀坑。原因：防锈油失效或接触含氯介质。处理：用细砂纸（600目）打磨去除锈坑，重新涂覆防锈油；若坑深超过0.5mm，需补焊修复后磨光。

2. **焊缝开裂**：现象：焊接修复区域出现纵向或横向裂纹。原因：预热温度不足或焊后热处理不当。处理：彻底清除裂纹（打磨至裂纹根部），重新焊接，确保预热温度≥300℃，焊后立即入炉去应力退火。

3. **弯曲变形**：现象：轴类径向跳动超过安装公差（如＞0.1mm/m）。原因：热处理残余应力释放或运输中受冲击。处理：采用压力矫直（冷矫，压头加垫铜板）或热矫直（局部加热至600-650℃，加压矫直后缓冷），矫直后进行去应力退火（550-580℃保温4h）。

## 十一、安全警示与应急处理

**高温操作安全**：热处理操作人员必须佩戴耐高温手套（耐温≥400℃）、防热面罩（铝箔反射型）、阻燃工作服（纯棉或Nomex材质）。禁止触碰未冷却工件（温度可能≥300℃）。现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火（水遇高温工件瞬间汽化，导致爆溅及烫伤）。热处理炉区应设置“高温危险”警示标识及红外测温报警装置。

**切割加工安全**：操作人员须佩戴防护面罩（遮光号：等离子切割≥12号，激光切割≥10号，带锯切割≥7号），配备排烟系统（风量≥3000m³/h，过滤精度≤1μm）。切割区域设置火花隔离帘（阻燃材料，高度≥2m），地面铺设防火毡。禁止在无排烟条件下进行等离子或激光切割（产生金属烟尘及臭氧）。切割后工件须冷却至室温（＜50℃）后再进行搬运。

**产品损坏或腐蚀后的应急处理**：若发现轴类出现严重腐蚀、裂纹或断裂，应立即停机并隔离故障区域，切断介质源（如润滑油、冷却液）。操作人员须穿戴防酸手套、护目镜及防化服。泄漏介质（如酸洗液、防锈油）用沙土或吸附棉围堵收集，禁止直接排入下水道。收集的废弃物按危险废物（HW类，如HW08废矿物油、HW34废酸）分类存放，委托有资质单位处置。对于断裂碎片，应妥善保管，供后续失效分析使用。人员接触腐蚀品后，立即用大量清水冲洗15分钟，严重者送医。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据以下维度评估产品适配性：

- **应用场景匹配度**：确认轴类工作温度（42CrMo4适用-40至500℃）、承受载荷类型（静载/动载/冲击）、环境介质（干燥/潮湿/含H2S等）。若需耐腐蚀，建议考虑表面镀铬或氮化处理方案。

- **关键性能参数**：关注PREN值（点蚀当量，42CrMo4非耐蚀钢，PREN≈2-4，不适合强腐蚀环境）；高温持久强度（500℃/1000h持久强度约200MPa，需确认是否满足）；硬度要求（调质态HBW 280-340，表面淬火后HRC 50-55，需核对图纸）。

- **认证要求**：风电、船舶、石化等行业通常要求提供船级社认证（如DNV、BV、LR）或NACE MR0175认证（抗硫化物应力腐蚀）。上海墨钜可配合提供第三方认证检测。

- **备品备件比例**：建议首批采购时增加5-10%备品（尤其易磨损部位轴类），并确认同批次材料可追溯性。对于长期项目，建议签订框架协议，锁定价格及交货周期。

建议客户在收货后核对上海墨钜原厂质保书（检查批次号、化学成分、力学性能、探伤报告、尺寸检验数据是否与合同一致），并要求提供第三方检测报告（如SGS、BV）以验证关键性能参数（如硬度、冲击功、超声波探伤当量）。对于超声波探伤要求严苛的产品，建议在粗加工后（留余量3-5mm）进行复探，确认内部质量后再进行精加工。

## 十四、价格标准

42CrMo4欧标调质钢大型轴类产品参考价格根据型号、牌号、规格尺寸、采购数量及附加技术要求综合确定：

- 常规调质圆钢（直径20-200mm）：6000-8500元/吨

- 大型锻造轴类（直径200-600mm，含调质+超声波探伤）：9500-14000元/吨

- 超大轴类（直径600-1200mm，含ESR重熔+探伤+船级社认证）：16000-25000元/吨

- 表面感应淬火（每米长度）：加价800-1500元/米

- 第三方检测（SGS/BV，含硬度、冲击、探伤）：加价200-500元/批

- 双认证（如DNV+CCS）：加价5-8%

批量折扣政策：采购量≥5吨可享5-8%折扣；≥10吨可享8-12%折扣；≥20吨可享12-15%折扣。小批量试样（＜1吨）加价15-20%（因需单独排产及检测）。提示：具体报价请联系上海墨钜曾先生获取精确订单报价，以上价格为含税出厂价（13%增值税），不含运费及包装费。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如白点、严重偏析、非金属夹杂物超标）导致产品失效的，上海墨钜免费更换或退款。因使用不当（如焊接预热不足、超温服役、介质腐蚀）造成的损坏不在质保范围。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书加盖上海墨钜质量检验章及可追溯二维码。

**技术支持**：收到客户技术咨询后，24小时内提供远程指导（电话、视频、邮件）。如需现场服务（如焊接工艺指导、热处理参数调整），48小时内安排工程师抵达客户现场（国内范围，偏远地区协商处理）。

**检测服务**：可安排SGS、BV、TUV等国际第三方检测机构进行独立检测，常规检测项目（化学成分、力学性能、硬度、超声波探伤）费用由上海墨钜承担（限首批订单及合同约定范围）。非常规检测（如高温持久、疲劳试验、应力腐蚀试验）费用双方协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料（相同牌号及性能等级）或定制加工服务（按原图纸及技术要求）。备品订单享优先排产权益。

**售后响应**：质量问题投诉2小时内回复（客服专线021-67898711），48小时内出具初步解决方案（包括失效分析、补发计划、技术改进建议）。重大质量问题（如批量探伤不合格）启动紧急处理流程，24小时内派员现场处理。
