34Cr4合金结构钢调质轴类圆钢德标1.1702吗？

# 34Cr4合金结构钢调质轴类圆钢德标1.1702产品介绍

## 一、产品概述与适用范围

本产品为34Cr4合金结构钢调质轴类圆钢，对应德标牌号1.1702，属于中碳低合金结构钢系列。该材料通过调质处理（淬火+高温回火）获得良好的综合力学性能，兼具较高的强度与良好的韧性，适用于承受交变载荷及中等冲击负荷的机械零部件。产品主要使用温度范围为-20℃至400℃，在此温度区间内可保持稳定的力学性能。核心优势包括：一、调质后屈服强度可达600MPa以上，抗拉强度800-950MPa，满足中等强度结构件需求；二、良好的淬透性，截面尺寸≤80mm时可实现均匀硬化；三、较低的缺口敏感性，适合制造带键槽、螺纹等应力集中部位的轴类零件；四、加工性能优良，车削、铣削、钻孔等冷加工效率高；五、经济性突出，相比同类进口材料成本降低约20%，适合批量采购。本产品广泛替代国产40Cr、35CrMo等材料，用于出口设备及德标认证项目。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备电弧炉（EAF）+炉外精炼（LF）+真空脱气（VD）生产线，严格执行ASTM A29、EN 10083及GB/T 3077标准。从原材料入库到成品出厂，全流程工艺可追溯，每批次产品均附带原厂质保书，确保化学成分、力学性能及尺寸精度符合德标要求。

## 三、核心功能

1. **高强度与韧性的平衡**：调质处理后抗拉强度达800-950MPa，屈服强度≥600MPa，同时延伸率≥14%，冲击功（KV₂）≥40J，满足轴类零件在交变载荷下的安全运行需求。

2. **良好的淬透性**：合金元素铬（Cr）含量0.90-1.20%，显著提高钢的淬透性，油淬临界直径可达50mm，确保大截面轴心部位也能获得马氏体组织。

3. **稳定的热处理响应**：在850℃奥氏体化后油淬，再经540-660℃回火，硬度可精确控制在25-32HRC范围内，批次间硬度波动≤3HRC。

4. **优异的冷加工性能**：退火态硬度≤217HBW，适合冷拉、冷轧成型；调质态表面可进行高频淬火，硬化层深度1-3mm，进一步提升耐磨性。

## 四、技术特点

**合金设计思路**：34Cr4的核心合金元素为铬（Cr），含量0.90-1.20%，主要作用是提高淬透性并细化晶粒，同时增加回火稳定性。碳含量0.30-0.37%提供基础强度，锰（Mn）0.60-0.90%辅助脱氧并强化铁素体。硅（Si）≤0.40%控制夹杂物形态。该成分体系在保证强度的同时，避免过高碳含量导致的焊接裂纹风险。

**冶炼工艺**：采用电弧炉（EAF）初炼，经炉外精炼（LF）脱硫、脱氧，再经真空脱气（VD）去除钢中氢、氧、氮气体，降低白点敏感性。钢锭采用上小下大模铸，经高温扩散退火（1200℃保温8小时）消除枝晶偏析。

**热处理制度**：调质处理工艺为850℃奥氏体化（保温时间按截面厚度1.5min/mm计算），油淬冷却至室温，随后进行540-660℃高温回火（保温时间按2min/mm计算），回火后空冷。回火温度的选择直接影响硬度与韧性：540℃回火硬度约32HRC，660℃回火硬度约25HRC。

**显微组织控制**：调质后获得回火索氏体组织，晶粒度7-8级（ASTM标准），碳化物呈细小颗粒状均匀分布于铁素体基体上。严格控制δ相含量≤0.5%，避免降低韧性。每批次均进行金相检验，确保组织合格。

**无损检测及质量保证**：圆钢逐支进行超声波探伤（UT），按EN 10228-3标准Class 3级验收，确保无内部裂纹、缩孔、夹杂等缺陷。表面进行涡流探伤（ET）或磁粉探伤（MT），检测深度≥0.5mm的缺陷。光谱分析仪（OES）逐支检测化学成分，确保符合EN 10083-3标准。

## 五、应用领域

1. **汽车制造**：用于发动机曲轴、连杆、变速箱齿轮轴等传动部件，承受交变弯曲及扭转应力。

2. **工程机械**：制造液压泵轴、马达轴、行走机构轮轴，要求耐磨且耐冲击。

3. **机床工业**：用于主轴、丝杠、传动轴等精密旋转件，需保证尺寸稳定性。

4. **矿山设备**：生产破碎机偏心轴、振动筛激振器轴，适应高粉尘及重载工况。

5. **通用机械**：制造水泵轴、风机轴、减速机齿轮轴，替代进口件满足出口认证。

6. **模具制造**：用于塑料模具顶针、导柱等辅助零件，要求表面硬度和心部韧性兼顾。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳C：0.30-0.37%；硅Si：≤0.40%；锰Mn：0.60-0.90%；磷P：≤0.025%；硫S：≤0.035%；铬Cr：0.90-1.20%；镍Ni：≤0.40%；铜Cu：≤0.30%；钼Mo：≤0.10%

**力学性能（调质态，直径≤100mm，典型值，以实际质保书为准）**：

室温抗拉强度Rm：850-950MPa；屈服强度Rp0.2：≥600MPa；延伸率A：≥14%；断面收缩率Z：≥50%；冲击功KV₂（20℃）：≥40J；硬度HBW：255-302（约25-32HRC）

**物理性能（典型值）**：

密度：7.85g/cm³（20℃）；熔点：约1420-1460℃；热导率：42W/(m·K)（100℃）；电阻率：0.23μΩ·m（20℃）；线膨胀系数：12.5×10⁻⁶/K（20-200℃）；弹性模量：206GPa

**耐腐蚀/高温性能**：

本产品为结构钢，不具备耐腐蚀特性，需在干燥或润滑良好环境下使用；高温性能：在400℃时抗拉强度仍保持室温值的75%以上；抗氧化性：在550℃以下空气中氧化速率≤0.1mm/年（典型值）

**产品规格范围**：

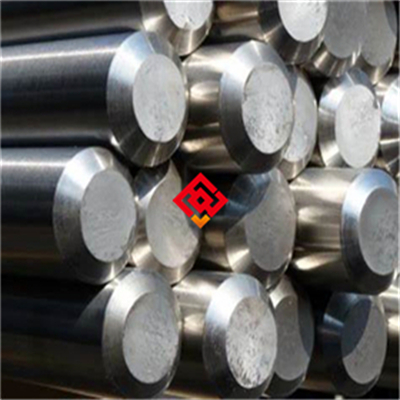

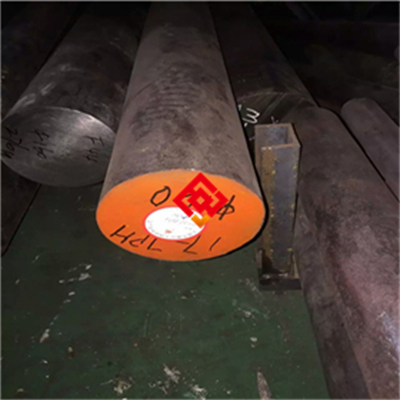

圆钢直径16-350mm；长度3-12m（可按定尺供应）；也可供应热轧或锻制黑皮圆钢、磨光圆钢、剥皮圆钢

**交货状态**：

调质态（淬火+回火）、退火态、正火态、热轧态可选；表面处理：黑皮、剥皮、磨光、车光；可按客户要求进行抛丸或磷化处理

**批次溯源码解读**：

编码规则示例：MJ-34Cr4-2405-0123-HT-50

含义：MJ（上海墨钜代码）-34Cr4（牌号）-2405（2024年5月生产）-0123（炉号）-HT（调质态Heat Treated）-50（直径50mm）

客户可凭批次号向我司索取原厂质保书，包含完整化学成分、力学性能、探伤报告及热处理工艺记录。

## 七、注意事项

1. 调质处理时，回火温度严禁超过680℃，否则会导致碳化物粗化，严重降低冲击韧性。

2. 本材料不适合在含硫化氢、湿氯气等强腐蚀性介质中使用，腐蚀速率可达0.5mm/年以上。

3. 焊接后必须进行去应力退火（600-650℃保温2小时，炉冷至300℃后空冷），否则焊缝区易产生冷裂纹。

4. 切削加工时，若进给量过大（超过0.3mm/r），表面易产生加工硬化层（硬度可达40HRC），需降低切削速度或增加退火工序。

5. 表面划伤深度超过0.2mm时，在交变载荷下可能成为疲劳源，导致早期断裂，因此精加工后应避免磕碰。

6. 长期服役温度超过450℃时，材料会发生回火脆性，冲击功可下降50%以上，需重新进行热处理恢复性能。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥仓库，温度范围-10℃至40℃，相对湿度上限60%。圆钢应垫高地面≥200mm，使用木质或橡胶垫材，禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）混存，防止电化学腐蚀。

**包装规范**：小直径圆钢（≤50mm）采用塑料薄膜缠绕+干燥剂（硅胶包）+编织袋包装；大直径圆钢（＞50mm）采用防锈纸包裹+木箱或钢带捆扎。出口产品需增加气相防锈纸（VCI）和防水油毡，确保海运期间不生锈。

**运输注意事项**：圆钢使用钢带或钢丝绳固定于车厢，接触点加垫橡胶垫或木板，防止表面压伤。运输车辆需加盖防雨篷布，严禁暴晒。吊装时使用吊带或专用吊具，禁止钢丝绳直接接触圆钢表面，避免勒痕。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用铁锤直接敲击表面。

## 九、加工操作规范

**切割**：

推荐方法：直径≤100mm使用带锯（锯条齿距4-6齿/英寸，线速度30-50m/min）；直径＞100mm使用等离子切割（电流200-400A，切割速度400-800mm/min）或水刀切割（压力350-400MPa，砂流量300-500g/min）。切割后必须用角磨机打磨端面毛刺及热影响区（去除深度≥1mm）。禁止使用普通树脂砂轮片（易烧伤表面），应使用氧化铝或碳化硅专用切割片。

**焊接（如适用）**：

推荐方法：手工电弧焊（SMAW）使用E7018焊条，直径3.2mm或4.0mm；钨极氩弧焊（TIG）使用ER70S-6焊丝，直径2.0mm。焊接电流：TIG 100-160A，SMAW 90-130A；电压：20-26V；焊接速度：150-250mm/min；层间温度控制在150-200℃。保护气体：TIG使用纯氩（纯度≥99.99%），流量10-15L/min。焊后立即进行去应力退火（600-650℃保温2小时，炉冷至300℃空冷）。注意事项：焊前预热至150-200℃，焊后缓冷（覆盖石棉毯）。禁止在低于0℃环境下焊接，禁止使用酸性焊条，禁止焊后未热处理即投入使用。

**热处理**：

调质工艺：奥氏体化温度850℃±10℃，保温时间按截面厚度1.5min/mm计算（如直径50mm保温75分钟）；淬火介质为N32机械油（油温40-60℃），冷却至油温后取出空冷；回火温度按目标硬度选择：

- 25-28HRC：回火620-660℃，保温2min/mm，空冷

- 28-32HRC：回火540-580℃，保温2min/mm，空冷

注意事项：淬火时工件应垂直入油，避免变形；回火后若硬度偏高，可进行补充回火（每降低2HRC需提高回火温度20℃）。禁止在淬火后未回火前放置超过4小时，禁止使用水淬（易开裂），禁止回火后快速水冷（产生二次应力）。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：轴类零件与轴承配合时，推荐连接件材质选用同牌号或更高强度的合金结构钢（如40CrNiMo），避免异种金属电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的材料，如丁腈橡胶（NBR）或聚四氟乙烯（PTFE），禁止使用含氯橡胶垫片。安装完成后，若在腐蚀环境使用，建议进行酸洗钝化处理（10%硝酸+3%氢氟酸，40℃浸泡10分钟），然后清水冲洗并干燥。

**日常维护方法**：清洁周期为每3个月一次，使用中性清洗剂（pH值6-8）或煤油擦拭表面，禁止使用含氯溶剂（如三氯乙烯）。存放期间若发现表面轻微锈蚀，可用细砂纸（600#）打磨后涂防锈油；若锈蚀深度超过0.2mm，需重新加工去除锈层。

**常见故障及解决方法**：

1. **表面点蚀**：若出现直径≤1mm的点蚀坑，可能为接触腐蚀性介质所致。处理措施：去除锈蚀层，涂覆防锈脂，并查明介质来源（如冷却液泄漏）。

2. **焊缝开裂**：若焊缝处出现纵向裂纹，多为焊后未及时热处理或预热不足。处理措施：打磨去除裂纹至母材，重新焊接并严格执行预热+焊后热处理。

3. **轴类弯曲变形**：若径向跳动超过0.1mm，可能为热处理淬火变形或运输磕碰。处理措施：在压力机上进行冷矫直（变形量≤0.5mm），或重新进行去应力退火（600℃保温2小时）后矫直。

## 十一、安全警示与应急处理

**高温操作安全**：热处理作业时，必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）及阻燃服（棉质或Nomex材质）。禁止触碰未冷却工件（表面温度可达600℃），防止烫伤。现场灭火器类型为干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火（水遇高温工件瞬间汽化可导致爆炸）。

**切割加工安全**：操作等离子切割或磨光时，必须佩戴防护面罩（遮光号≥11）及防尘口罩。排烟系统需配备除尘器，收集金属粉尘。火花隔离区半径≥5米，禁止放置易燃物（如油布、纸箱）。禁止在密闭空间内进行切割作业，防止一氧化碳中毒。

**产品损坏或腐蚀后的应急处理**：

1. 若发现材料断裂或严重腐蚀，立即停机隔离，切断介质源（如关闭管道阀门）。

2. 操作人员需佩戴防酸碱手套、护目镜及防毒面具，避免接触腐蚀性残留物。

3. 泄漏的腐蚀性介质（如酸液）用碳酸氢钠中和，收集于专用容器；金属碎屑按危险废物（HW类，如HW08废矿物油、HW17表面处理废物）分类，委托有资质单位处置。

4. 污染区域用大量清水冲洗，检测pH值至中性后恢复作业。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含您具体规格的工艺参数推荐。

## 十三、购买建议

选择34Cr4合金结构钢时，建议从以下角度评估匹配度：

1. **应用场景**：本材料适合制造承受中等载荷（≤600MPa应力）的轴类零件，若需更高强度（≥1000MPa），建议选择40CrNiMo或34CrNiMo6。

2. **关键性能参数**：验证PREN值（耐点蚀当量，本材料约1.5，不适用于腐蚀环境）；高温持久强度在400℃/1000小时下约为300MPa（典型值）；硬度需根据使用要求选择调质硬度范围。

3. **认证要求**：出口欧盟设备需提供EN 10204 3.1证书，船用部件需DNV/GL、ABS等船级社认证，石油天然气行业需NACE MR0175（本材料仅适用于非酸性环境）。

4. **备品备件**：建议按10-15%比例储备同批次材料，确保维修时性能一致。核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）验证化学成分及力学性能。

## 十四、价格标准

34Cr4合金结构钢调质轴类圆钢（德标1.1702）参考价格区间如下：

- 直径16-50mm磨光圆钢：8000-12000元/吨

- 直径50-150mm剥皮圆钢：7000-10000元/吨

- 直径150-350mm锻制圆钢：9000-14000元/吨

- 小批量试样（单支≤1吨）：价格上浮15-20%，约10000-16000元/吨

- 批量折扣：采购≥5吨享5%折扣，≥10吨享8%折扣，≥20吨享12%折扣

- 附加技术要求：如需双认证（EN 10204 3.1+船级社认证），加价1000-2000元/吨；第三方检测（SGS）费用另计，常规项目（化分+力学）约3000元/批次

具体报价请联系曾先生获取精确订单报价，根据尺寸、表面要求、交货期及付款方式调整。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏离、内部裂纹、夹杂物超标）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到咨询后24小时内远程指导；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行见证取样，常规检测项目（化学成分、拉伸、冲击、硬度、金相）费用由上海墨钜承担。

**备品保障**：该牌号停产后五年内，仍可提供同质替代材料或定制加工服务，确保设备维护不受影响。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案，必要时安排退换货流程。
