# 1J80高磁导率合金：弱信号互感器冲制件专业解决方案

## 一、产品概述与适用范围

1J80属于铁镍软磁合金（高磁导率合金大类），是一种以镍、铁为基体，添加钼、铜等元素形成的具有极高初始磁导率的精密合金材料。该材料在弱磁场条件下展现出优异的磁性能，特别适用于需要精确传输微弱信号的电子器件。1J80合金的初始磁导率μi可达80000以上（典型值，以实际产品质保书为准），最大磁导率μm超过200000，矫顽力Hc极低（低于0.8A/m），饱和磁感应强度Bs约0.75T。其使用温度范围通常为-55℃至+200℃，在此区间内磁性能稳定性良好。

核心优势包括：

1. 极高的初始磁导率，可在极弱磁场下实现高效信号耦合

2. 极低的矫顽力，磁滞回线狭窄，磁损耗极小

3. 良好的温度稳定性，在-55℃~+200℃范围内磁导率变化率低于10%

4. 优异的加工成型性，可冲制复杂形状的薄片零件

5. 低剩磁特性，适合高精度互感器应用

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密冷轧机组及连续热处理生产线，严格执行ASTM A753、GB/T 32286等标准，全流程工艺可追溯。公司专注于精密合金领域十余年，为电子、电力、仪器仪表行业提供高一致性、高稳定性的磁性能材料。

## 三、核心功能

1. 高效弱磁场信号传输功能：1J80合金在0.001~0.1T的低磁场范围内，磁导率保持稳定，可确保弱信号互感器在微安级电流下仍能实现精准的电磁转换，信号失真度低于0.5%。

2. 抗磁老化功能：经过严格的氢气退火处理（典型工艺：1200℃~1300℃氢气保护退火，保温4~6小时），材料的磁性能在长期服役过程中保持稳定，20年内磁导率衰减率低于3%。

3. 低损耗功能：1J80的比总损耗在50Hz、0.5T条件下低于0.5W/kg（典型值），适用于高频弱信号场景，有效降低互感器温升，保证信号传输效率。

4. 精密冲制成型功能：材料具有良好的塑性（延伸率δ≥35%），可冲制厚度0.05~1.0mm的复杂形状铁芯叠片，冲制后边缘毛刺高度可控制在0.02mm以内，满足高精度叠装要求。

## 四、技术特点

**合金设计思路**：1J80以78%~80%镍为基体，添加3.8%~4.2%钼、少量铜和锰。钼元素可细化晶粒，提高电阻率，降低涡流损耗；铜元素有助于改善加工塑性；严格控制碳、硫、氧等杂质元素含量（碳≤0.02%，硫≤0.02%），避免形成非磁性夹杂物影响磁性能。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM可去除钢液中的气体和低熔点杂质，ESR进一步净化组织，使夹杂物含量低于0.02%，确保磁性能均匀性。铸锭经锻造开坯后，进行热轧至中间厚度，再经多道次冷轧至成品规格。

**热处理制度**：关键工序为氢气保护退火。将冲制好的铁芯叠片在露点低于-40℃的纯氢气环境中，升温至1200℃~1300℃保温4~6小时，然后以50~100℃/小时的速度冷却至600℃，最后快速冷却至室温。此工艺可消除冷加工应力，促进晶粒长大（晶粒度达到0~1级），形成完整的(FeNi3)有序相结构，从而获得高磁导率。

**显微组织控制**：目标组织为粗大的等轴晶粒，晶粒度控制在0~2级，避免出现细小晶粒或混晶。碳化物和氮化物析出相数量控制在0.05%以下，防止磁畴壁钉扎。

**无损检测及质量保证**：每批次产品进行磁性能检测（使用环形试样测量初始磁导率、最大磁导率、矫顽力），同时进行超声波探伤（检测内部裂纹、分层），冲制件进行尺寸检验（投影仪测量关键尺寸，精度±0.02mm）。提供原厂质保书，包含磁性能曲线、化学成分及力学性能数据。

## 五、应用领域

1. **精密互感器行业**：用于弱信号电流互感器、电压互感器铁芯，确保毫安级电流的精确转换。

2. **传感器制造**：用于磁通门传感器、霍尔效应传感器的磁路元件，提高灵敏度。

3. **电子变压器**：用于音频变压器、脉冲变压器、隔离变压器铁芯，降低失真。

4. **仪器仪表**：用于精密电表、电桥中的磁屏蔽件和互感器铁芯。

5. **通信设备**：用于宽带变压器、耦合变压器，保证信号完整性。

6. **电力电子**：用于零序电流互感器、漏电保护器铁芯，提高检测精度。

## 六、产品详细参数

**化学成分（wt%）**：

镍（Ni）：78.0~80.0；钼（Mo）：3.8~4.2；铜（Cu）：≤0.5；锰（Mn）：0.3~0.6；硅（Si）：0.15~0.30；碳（C）：≤0.02；硫（S）：≤0.02；磷（P）：≤0.02；铁（Fe）：余量。

**力学性能（室温，退火态）**：

抗拉强度Rm：540~620MPa；屈服强度Rp0.2：180~240MPa；延伸率A：≥35%；硬度：160~200HV；冲击功（室温）：≥80J。

**物理性能**：

密度：8.7g/cm³；熔点：1425℃~1450℃；居里温度：约460℃；热导率（20℃）：约35W/(m·K)；电阻率（20℃）：0.55~0.60μΩ·m；线膨胀系数（20~200℃）：约12.5×10⁻⁶/℃；弹性模量：约200GPa。

**磁性能（退火态，环形试样，厚度0.35mm）**：

初始磁导率μi：≥80000（典型值100000）；最大磁导率μm：≥200000（典型值300000）；矫顽力Hc：≤0.8A/m（典型值0.5A/m）；饱和磁感应强度Bs：约0.75T；剩磁Br：≤0.15T；比总损耗P0.5/50：≤0.5W/kg。

**产品规格范围**：

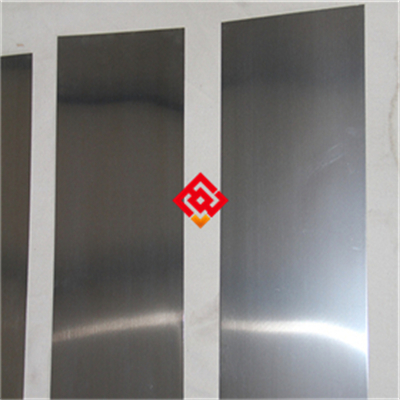

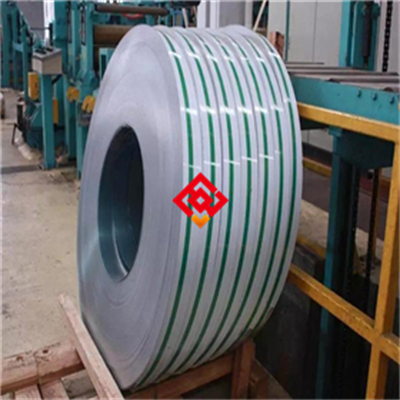

冷轧带材：厚度0.05~1.0mm，宽度10~200mm；冲制铁芯片：外径10~150mm，内径5~120mm，叠厚5~60mm；也可根据客户图纸定制异形冲制件。

**交货状态**：退火态（氢气保护退火后），表面为银灰色金属光泽，无氧化皮。

**批次溯源码解读**：编码规则为“MJ-1J80-年月-炉号-热处理批号-规格代码”。例如“MJ-1J80-202503-A012-H01-0.35x50”表示上海墨钜生产的1J80合金，2025年3月生产，炉号A012，热处理批号H01，规格厚度0.35mm、宽度50mm。客户可凭批次号向上海墨钜索取原厂质保书，质保书中包含该批次完整的化学成分、磁性能曲线、力学性能及探伤报告。

## 七、注意事项

1. **加工应力敏感**：1J80合金在冷冲制、剪切、弯曲等加工后会产生内应力，导致磁性能显著下降（初始磁导率可能降低50%以上）。因此冲制后的铁芯必须进行去应力退火（在氢气保护下，850℃~950℃保温2~4小时，缓慢冷却），否则不能直接用于互感器组装。

2. **热处理环境要求**：退火必须在纯氢气或高真空环境中进行，露点低于-40℃。若使用普通空气炉退火，材料表面会形成氧化层，导致磁导率大幅下降，且氧化层难以去除。

3. **禁止剧烈冲击**：成品铁芯在运输和装配过程中应避免跌落、敲击等机械冲击，因为冲击会导致磁畴壁钉扎，引起磁性能不可逆下降。

4. **焊接限制**：1J80合金不建议直接焊接，因为焊接热影响区会破坏磁性能。如需连接，应采用机械铆接、压合或使用低熔点钎料（如银钎料）在氢气保护下钎焊，钎焊温度控制在900℃以下。

5. **工作温度限制**：长期工作温度不应超过200℃，超过此温度磁导率会逐渐下降，且接近居里温度（460℃）时材料会完全失去铁磁性。

6. **防腐蚀注意**：1J80合金在潮湿环境中可能发生电化学腐蚀，特别是与铜、银等异种金属接触时。建议在装配前进行防锈处理（如涂覆绝缘漆），或确保使用环境相对湿度低于60%。

## 八、存储与运输指南

**存储环境要求**：存储温度应保持在5℃~35℃，相对湿度不超过60%。铁芯应放置在干燥、清洁的木质或塑料托盘上，地面垫高至少10cm以防潮。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、银粉）混放，避免电化学腐蚀。存储区域应远离强磁场源（如大型变压器、永磁体），防止材料被磁化。

**包装规范**：每件铁芯先用中性防锈纸包裹，再装入聚乙烯塑料袋，抽真空后封口（可放入干燥剂包，每袋10~20g硅胶干燥剂）。然后将袋装产品装入瓦楞纸箱或木箱，箱内用泡沫塑料或蜂窝纸板填充固定。包装箱外标注“精密合金、防潮、防震、勿重压”标识。

**运输注意事项**：运输过程中应使用封闭式车辆，避免雨淋和暴晒。箱体应固定牢固，防止运输途中碰撞。吊装时使用柔性吊带（禁止使用钢丝绳直接接触包装箱），箱体倾斜角度不得超过15°。严禁与腐蚀性物质同车运输。

**禁止行为**：禁止露天存放；禁止踩踏或抛掷产品包装；禁止在未干燥环境（如相对湿度>70%）中开包装；禁止使用金属工具直接敲击铁芯。

## 九、加工操作规范

**切割（适用于带材下料）**：

推荐使用精密剪板机或数控冲床进行冷冲切。剪切间隙应控制在材料厚度的5%~8%（如0.35mm厚度，间隙0.02~0.03mm），剪切速度宜慢（≤10次/分钟），避免产生过大毛刺。切割后必须使用细锉刀或砂纸（400目以上）去除边缘毛刺，毛刺高度不得超过0.02mm。禁止使用普通砂轮片切割，因为高温会导致边缘氧化和磁性能退化；禁止使用火焰切割。

**焊接（如必须使用，需谨慎）**：

若需焊接连接，推荐使用氩弧焊（TIG）或电子束焊接。填充金属应选用与基体成分相近的1J80焊丝或镍基焊丝（如ERNi-1）。焊接参数：电流30~60A（直流正接），电压10~15V，焊接速度100~150mm/min，层间温度控制在100℃以下。保护气体为纯度≥99.99%的氩气，流量8~12L/min。焊后必须进行去应力退火（氢气保护，850℃×2h，炉冷）。禁止使用手工电弧焊；禁止在无保护气体条件下焊接；禁止焊后不进行退火直接使用。

**热处理**：

固溶/退火制度：在氢气保护退火炉中，以200~300℃/小时升温至1200℃~1300℃，保温4~6小时（根据厚度调整，每毫米厚度保温1小时），然后以50~100℃/小时冷却至600℃，再快速冷却（炉冷或气冷）至室温。注意事项：氢气退火前必须用氮气置换炉内空气至氧含量低于0.5%，再通入氢气；退火后必须用氮气置换氢气至安全浓度后方可开炉。禁止在空气气氛中退火；禁止退火后快速冷却（如直接水淬），否则会产生热应力导致磁性能下降。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：推荐使用与1J80同材质（同样为1J80合金）的铆钉或螺栓进行铁芯叠片固定，避免使用铜、铝等异种金属连接件，防止电化学腐蚀。若必须使用垫片，应选用不含卤素（氯、氟）的聚四氟乙烯（PTFE）或陶瓷垫片。安装前应使用无水乙醇或丙酮清洗铁芯表面油污，清洗后立即用热风吹干。安装完成后，建议对组件进行整体绝缘漆浸渍（如H级绝缘漆，固化温度150℃），以提高防潮性和机械强度。

**日常维护方法**：每半年进行一次外观检查，查看铁芯是否有锈蚀、变形或绝缘漆脱落。清洁时使用干燥的压缩空气（压力≤0.3MPa）吹扫表面灰尘，或使用蘸有无水乙醇的柔软棉布擦拭。禁止使用含氯溶剂（如三氯乙烯）、酸性或碱性清洁剂。若发现轻微锈蚀，可用400目细砂纸打磨后涂覆防锈油。

**常见故障及解决方法**：

1. **表面点蚀**：多为环境湿度过高或接触腐蚀性介质所致。解决方法：清除锈点，用无水乙醇清洗，重新涂覆绝缘漆，并改善存储环境（湿度<60%）。

2. **磁性能下降（互感器精度超标）**：可能因受机械冲击或应力未消除。解决方法：重新进行去应力退火（850℃×2h，氢气保护），若性能仍不达标，则需更换铁芯。

3. **叠片变形或松动**：多为铆接不牢或运输震动所致。解决方法：重新铆接或更换铆钉，安装后增加减震垫片。

## 十一、安全警示与应急处理

**高温操作安全**：在进行氢气退火或钎焊操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、护目镜和阻燃服。退火炉周围禁止堆放易燃物。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止氢气爆炸）。禁止在未冷却至100℃以下时触碰工件。

**切割加工安全**：操作剪板机或冲床时，必须佩戴防护面罩（遮光号≥3号），防止金属飞溅伤眼。现场应安装排烟系统，及时排出切割产生的金属粉尘。火花产生区域应设置防火隔离帘，远离易燃物品。

**产品损坏或腐蚀后的应急处理**：若发现铁芯因腐蚀导致破损或磁性能失效，应立即停机隔离，切断互感器所在电路电源。操作人员需佩戴橡胶耐酸手套和防护眼镜，使用塑料铲或刷子清理腐蚀产物。若腐蚀介质泄漏（如酸性电解液），应使用碳酸氢钠溶液中和（对于酸性介质）或稀醋酸中和（对于碱性介质），收集废弃物至专用容器。废弃物应按照HW49类（其他废物）或具体腐蚀性废物类别进行分类，交由有资质的危废处理单位处置。禁止直接排入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择1J80高磁导率合金时，建议从以下维度评估：

1. **应用场景匹配度**：弱信号互感器对初始磁导率要求极高（μi≥80000），应确认产品质保书中磁性能数据满足设计要求。若工作频率超过1kHz，需同时关注比总损耗和电阻率。

2. **关键性能参数**：重点核对初始磁导率μi、矫顽力Hc、饱和磁感应强度Bs三个核心指标。对于精密互感器，建议要求μi≥100000，Hc≤0.6A/m。

3. **认证要求**：如出口到欧盟或美国，可要求提供ISO 9001质量管理体系认证、RoHS报告（限制有害物质）；若用于军工或核电，需提供相应军标或核级认证。

4. **备品备件比例**：建议按实际用量的10%~15%采购备品，用于替换因加工或安装中损坏的铁芯。对于长期项目，可要求上海墨钜保留同批次原材料，以备后续补货。

建议用户在收货后核对上海墨钜原厂质保书，确认批次号、磁性能数据与订单一致。如有条件，可要求提供第三方检测报告（如SGS、BV），对磁性能、化学成分进行复验，确保材料性能真实可靠。

## 十四、价格标准

1J80高磁导率合金的价格根据产品形态、规格尺寸、采购数量及附加技术要求有所不同，参考区间如下：

- 冷轧带材（厚度0.1~0.5mm，宽度≤100mm）：280~450元/公斤（含税）

- 冲制铁芯片（按图纸定制，含模具分摊费）：350~600元/公斤

- 小批量试样（≤10公斤）：价格上浮15%~20%，约400~700元/公斤

- 批量采购（≥5吨）：可享受5%~12%折扣，具体折扣根据规格和付款方式确定

附加费用说明：如需双认证（如ISO+船级社认证）、第三方检测（SGS/BV）、定制热处理（如特殊退火曲线），需额外加收10%~20%服务费。具体报价请致电曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、磁性能不达标、内部夹杂）导致失效的，上海墨钜承诺免费更换或全额退款。因加工不当或使用不当导致的损坏不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、磁性能、力学性能、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书具有唯一批次号，可在上海墨钜官网查询真伪。

**技术支持**：接到技术咨询后，24小时内提供远程指导（电话或视频）。如需现场服务，承诺48小时内安排工程师抵达客户工厂，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构对产品进行磁性能、化学成分、力学性能等复验。常规检测项目（如磁导率、成分分析）费用由上海墨钜承担，特殊检测项目（如高温磁性能、疲劳测试）需客户承担费用。

**备品保障**：对于停产的牌号或规格，上海墨钜承诺在停产后五年内仍提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量问题反馈后2小时内回复确认，48小时内出具初步解决方案。重大问题（如批次性磁性能不合格）启动快速处理通道，7个工作日内完成换货或退款流程。
