# 1J79高镍坡莫合金磁屏蔽罩初始导磁率高吗？——上海墨钜特殊钢专业解析

## 一、产品概述与适用范围

1J79属于高镍坡莫合金（铁镍软磁合金），是上海墨钜特殊钢有限公司的核心产品之一。该合金以铁为基体，加入约79%的镍及少量钼、铜等元素，经过特殊冶炼与热处理后，具有极高的初始导磁率和极低的矫顽力，是制造高灵敏度磁屏蔽罩的理想材料。其初始导磁率典型值可达数万至十余万（μ₀），远高于普通电工纯铁或硅钢片，能够有效屏蔽低频及直流磁场干扰。产品适用温度范围为-55℃至+200℃，在弱磁场环境下表现尤为突出。核心优势包括：1）初始导磁率极高，磁屏蔽效率卓越；2）矫顽力极低，磁滞损耗小；3）饱和磁感应强度适中，适合弱磁信号环境；4）加工成型后通过退火处理可恢复磁性能；5）具有良好的耐腐蚀性和机械加工性，适用于精密薄壁屏蔽罩制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空退火炉等核心设备，严格执行ASTM A753、GB/T 15001等国内外标准。从原材料进厂到成品出厂，全流程工艺可追溯，每批次产品均附有原厂质保书。上海墨钜长期专注于软磁合金、精密合金及特殊钢领域，技术积累深厚，可为客户提供从材料选型到加工工艺的一站式技术支持。

## 三、核心功能

1. **高初始导磁率，高效磁屏蔽**：1J79的初始导磁率典型值可达80,000至120,000（μ₀），在弱磁场（如地磁场环境）下，磁屏蔽罩可有效衰减外界交变及恒定磁场干扰，确保内部电子器件或传感器正常工作。实测数据表明，厚度为0.5mm的1J79屏蔽罩，对50Hz工频磁场的屏蔽效能可达30dB以上。

2. **低矫顽力，低磁滞损耗**：矫顽力Hc典型值低于1.0A/m，磁滞回线窄而陡，在交变磁场中损耗极小，适合用于需要快速响应和低噪声的精密仪器屏蔽。

3. **良好的冷加工成型性**：1J79在退火状态下具有优良的塑性，可进行冲压、拉伸、弯曲等冷加工，制成复杂形状的屏蔽罩（如圆筒形、盒形、异形件），加工后通过最终退火消除应力，恢复磁性能。

4. **稳定的磁性能温度特性**：在-55℃至+200℃范围内，初始导磁率变化率小于±5%，满足军工、航空航天及高端工业设备对温度稳定性的严格要求。

5. **耐腐蚀与抗氧化能力**：合金表面在空气中能形成致密氧化膜，在干燥及一般工业大气环境中不易生锈，适用于无特殊腐蚀要求的屏蔽场景。

## 四、技术特点

1. **合金设计思路**：1J79通过高镍含量（约79%）使合金处于铁镍合金的“高导磁率成分区”，钼（Mo）的加入（约4%）进一步降低磁晶各向异性常数和磁致伸缩系数，从而获得极高的初始导磁率。铜（Cu）的微量添加有助于改善加工塑性。

2. **冶炼工艺**：采用真空感应熔炼（VIM）工艺，严格控制气体含量（氧、氮、氢）及有害杂质元素（如硫、磷），确保合金纯净度。必要时可辅以电渣重熔（ESR）进一步提纯，减少非金属夹杂物对磁性能的损害。

3. **热处理制度**：最终退火是决定磁性能的关键环节。典型工艺为：在氢气保护气氛或高真空环境中，加热至1100℃~1200℃保温2~4小时，然后以50~100℃/h的速度缓慢冷却至600℃以下出炉。缓慢冷却有助于形成均匀的晶粒组织并消除内应力，从而获得最高初始导磁率。注意：冷却速度过快会导致导磁率大幅下降。

4. **显微组织控制**：理想组织为均匀的等轴晶粒，晶粒度控制在ASTM 2~5级，晶界清晰无析出相。过细的晶粒会降低导磁率，过粗的晶粒则影响加工性能。通过精确控制退火温度和时间，可避免晶粒异常长大或δ相析出。

5. **无损检测及质量保证**：成品屏蔽罩或板材进行100%外观检查及尺寸检验。对关键部位可选用涡流探伤检测表面裂纹，超声波探伤用于内部缺陷排查。每批次产品均进行磁性能抽样检测（环形试样法），确保初始导磁率、最大导磁率、矫顽力等指标符合协议要求。

## 五、应用领域

- **电子与通信设备**：用于手机、平板电脑、GPS模块等内部磁屏蔽罩，防止扬声器、马达等元件产生的磁场干扰敏感芯片。

- **精密仪器与传感器**：应用于磁通门磁力仪、超导量子干涉仪（SQUID）、霍尔传感器等弱磁检测设备的屏蔽外壳，确保测量精度。

- **航空航天与国防**：用于卫星、导弹制导系统、航空电子设备的磁屏蔽部件，抵御太空及复杂电磁环境干扰。

- **医疗设备**：用于核磁共振成像（MRI）系统外围屏蔽、脑磁图（MEG）设备屏蔽室，防止环境磁场影响成像质量。

- **电力与能源**：用于电力互感器、精密电流互感器的磁芯及屏蔽层，降低磁滞误差。

- **科研实验装置**：用于低温物理实验、量子计算等对磁场环境要求极高的实验装置屏蔽腔体。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：78.5~80.0；钼（Mo）：3.8~4.2；铜（Cu）：≤0.5；铁（Fe）：余量；碳（C）：≤0.03；硅（Si）：≤0.3；锰（Mn）：0.3~0.6；磷（P）：≤0.02；硫（S）：≤0.02。

**力学性能（退火状态，典型值）**：

抗拉强度Rm：≥450 MPa；屈服强度Rp0.2：≥150 MPa；延伸率A：≥30%；硬度：≤180 HV。

**物理性能**：

密度：8.7 g/cm³；熔点：约1400℃；热导率：约15 W/(m·K)（室温）；电阻率：约0.55 μΩ·m（室温）；线膨胀系数：约12.0×10⁻⁶/℃（20~100℃）；弹性模量：约200 GPa。

**磁性能（退火状态，典型值，以环形试样实测为准）**：

初始导磁率μ₀：≥80,000（高导磁级别可达120,000）；最大导磁率μmax：≥200,000；矫顽力Hc：≤1.0 A/m；饱和磁感应强度Bs：0.75~0.80 T；剩余磁感应强度Br：≤0.3 T。

**产品规格范围**：

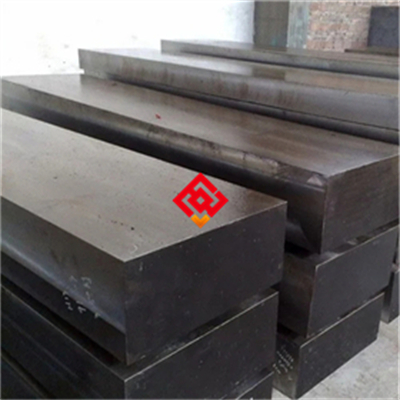

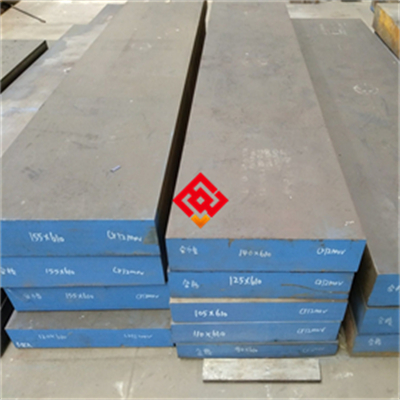

板材：厚度0.1~3.0mm，宽度≤600mm，长度≤2000mm；

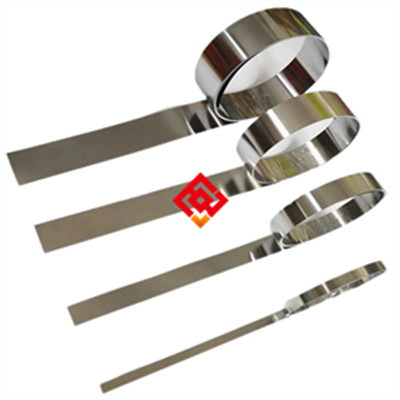

带材：厚度0.05~1.0mm，宽度≤300mm，成卷供应；

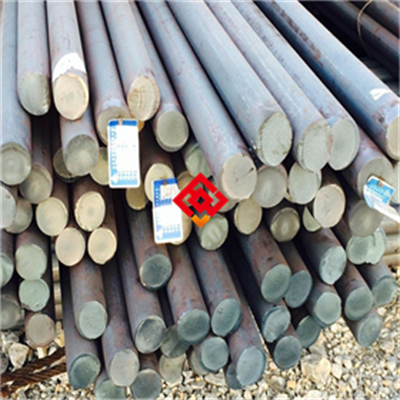

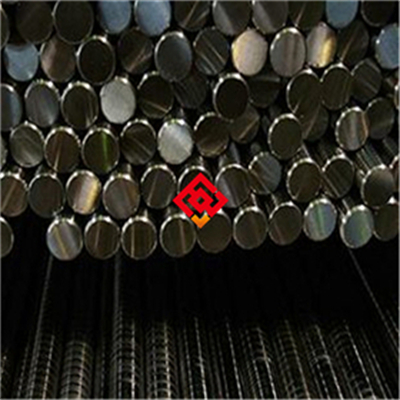

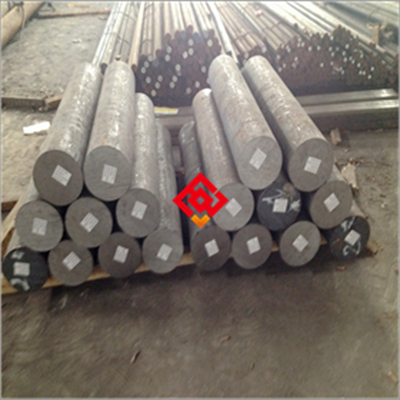

棒材：直径5~100mm；

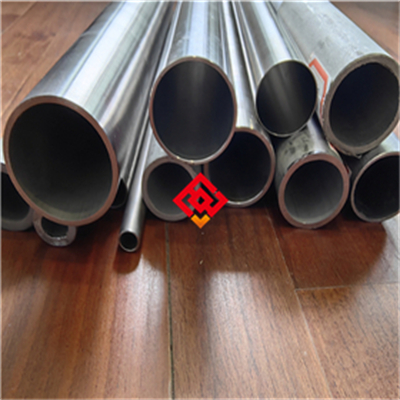

管材：外径10~200mm，壁厚0.5~10mm；

锻件及定制异形件：按图纸加工。

**交货状态**：

软态退火（最终退火状态），表面为酸洗或磨光处理，无氧化皮。特殊要求可提供半硬态（冷加工后未退火）供客户自行成型后二次退火。

**批次溯源码解读**：

编码规则示例：MJ-1J79-202505-12-07-0.5

其中：MJ代表上海墨钜；1J79为牌号；202505为生产年月（2025年5月）；12为真空炉号；07为热处理批号；0.5为规格代码（厚度0.5mm）。客户可通过拨打业务电话021-67898711，提供批次码索取原厂质保书，质保书包含化学成分、磁性能、力学性能、尺寸检验及探伤报告。

## 七、注意事项

1. **加工后必须进行最终退火**：冷加工（冲压、拉伸、弯曲）会引入大量位错和内应力，导致初始导磁率大幅下降（可能降至数千）。加工后的屏蔽罩必须在氢气或真空环境中进行应力消除退火，才能恢复高导磁率。禁止在无保护气氛下直接加热，否则表面氧化将无法去除。

2. **避免长期服役于强磁场环境**：1J79的饱和磁感应强度较低（约0.8T），若暴露于强磁场（如接近永磁体或大电流导线），可能导致磁饱和，屏蔽效能急剧下降。适用场景应限制在弱磁场（<0.1T）环境。

3. **禁止接触含硫、含氯介质**：合金表面在高温退火后较为敏感，接触含硫气体（如硫化氢）、含氯溶剂（如三氯乙烯）或酸性蒸汽，可能导致晶间腐蚀或应力腐蚀开裂。清洗时严禁使用含卤素清洗剂。

4. **焊接后需进行局部退火**：若屏蔽罩需焊接组装，推荐采用钨极氩弧焊（TIG），使用同材质焊丝或镍基焊丝。焊接热影响区会产生残余应力，导致该区域导磁率下降。焊接后必须进行整体或局部退火处理，恢复磁性能。

5. **表面划伤与磕碰风险**：退火后的1J79材质较软（硬度≤180HV），表面划伤或磕碰不仅影响外观，还会引入局部应力，导致磁性能不均匀。搬运和加工时应在工作台铺设橡胶垫，禁止直接使用金属工具敲击。

## 八、存储与运输指南

**存储环境要求**：

存放于干燥、通风的室内仓库，环境温度控制在5℃~40℃，相对湿度不超过60%。板材应平放于木质或塑料垫板上，避免与地面直接接触。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、铁粉）混存，防止电化学腐蚀。

**包装规范**：

每张板材或每卷带材先用中性防锈纸包裹，再套入塑料薄膜袋，内置干燥剂（硅胶包）。外层使用木箱或高强度编织袋加固，木箱内壁衬有泡沫缓冲层。对于出口或长途运输，可增加真空包装或铝箔袋密封。

**运输注意事项**：

产品在运输过程中必须平放固定，避免倾斜或翻滚。车厢应加盖防雨篷布，严禁暴晒或淋雨。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触产品表面。外包装上标注“防潮”、“勿压”、“精密合金”等警示标识。

**明确禁止行为**：

禁止与腐蚀性物质（如酸液、碱液、氯化物）混放；禁止露天存放（即使有雨布遮盖）；禁止踩踏、抛掷或从高处跌落包装件。

## 九、加工操作规范

**切割**：

推荐采用激光切割（光纤激光）或精密带锯切割。激光切割参数示例：功率500~1000W，切割速度1~3m/min，辅助气体为氮气（纯度99.99%）。切割后断面需用细锉刀或砂纸打磨去除毛刺和氧化层。禁止使用普通树脂砂轮片切割，因其含硫或氯成分可能污染合金表面，影响后续退火效果。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG），使用直流正极性。填充金属推荐同材质1J79焊丝或ERNi-1纯镍焊丝。焊接参数示例：电流50~120A，电压10~15V，焊接速度10~20cm/min，层间温度≤100℃。保护气体为高纯氩气（纯度≥99.999%），流量8~15L/min。焊后必须进行整体退火（1100℃×2h，氢气保护），以消除焊接应力并恢复热影响区磁性能。禁止在无保护气氛下焊接，禁止使用酸性焊剂。

**热处理**：

最终退火：加热温度1100~1200℃，保温时间按厚度计算（每毫米厚度保温30~60分钟），冷却方式为随炉缓慢冷却（50~100℃/h）至600℃以下，然后空冷至室温。退火必须在氢气保护气氛或高真空（≤10⁻²Pa）环境中进行。注意事项：升温速度不宜过快（≤200℃/h），防止工件变形；冷却速度必须严格控制，过快冷却会导致导磁率下降50%以上。禁止在空气炉中直接退火，禁止采用水淬或油淬冷却。

（详细操作示意图及参数表请向上海墨钜索取说明书，电话：021-67898711）

## 十、安装与维护建议

**安装要点**：

屏蔽罩安装时，推荐使用同材质（1J79）或更高磁导率材料的紧固件（如非磁性不锈钢304L或铜螺钉），避免使用铁磁性紧固件（如普通碳钢螺丝），否则会形成磁短路，降低屏蔽效果。密封垫片应选用不含卤素的橡胶或聚四氟乙烯（PTFE）垫片，禁止使用含氯或含硫的橡胶垫。安装完成后，用无水乙醇或异丙醇擦拭表面油污，若需钝化处理，可采用10%硝酸溶液室温浸泡10分钟，然后用去离子水冲洗干净并干燥。

**日常维护方法**：

清洁周期：根据使用环境，建议每3~6个月清洁一次。清洗剂选用中性洗涤剂（pH值6~8）或去离子水，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后用软布擦干，若长期停用，表面可涂敷薄层防锈油（不含硫、氯成分）。定期检查屏蔽罩表面有无划伤、变形或氧化斑点，如有异常应及时处理。

**常见故障及解决方法**：

1. **故障现象：屏蔽效能下降**

可能原因：屏蔽罩受到机械冲击变形，或连接处存在铁磁性缝隙。

解决方法：检查并修复变形部位，确保所有接缝处使用导电胶或同材质焊料密封，重新进行退火处理恢复磁性能。

2. **故障现象：表面出现点蚀或锈斑**

可能原因：接触了酸性或含氯环境，或清洗剂不当。

解决方法：用细砂纸（600#以上）打磨锈斑，再用硝酸钝化液处理，最后涂覆防锈油。严重时需更换部件。

3. **故障现象：焊接处开裂或磁性能不均**

可能原因：焊接工艺不当，焊后未进行退火。

解决方法：重新焊接并严格按照规范进行焊后退火，必要时更换填充材料。

## 十一、安全警示与应急处理

**高温操作安全**：

进行退火或焊接操作时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（遮光号≥10）及阻燃工作服。退火炉未冷却至室温前，禁止打开炉门或触碰工件。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止触电或高温工件遇水爆炸）。

**切割加工安全**：

激光切割或磨削加工时，操作者需佩戴符合激光防护标准的面罩（遮光号根据激光功率选择），并确保排烟系统正常运行，及时排出金属粉尘和烟气。火花隔离区应设置防火布，周围禁止堆放易燃物。

**产品损坏或腐蚀后的应急处理**：

若发现屏蔽罩因腐蚀导致破损或泄漏（如用于密封腔体），应立即停机隔离，切断与内部精密器件的连接。操作人员穿戴防酸碱手套、护目镜及防护服，避免直接接触腐蚀介质。对于泄漏的酸性或碱性液体，使用碳酸氢钠（小苏打）或稀醋酸进行中和，然后用大量水冲洗并收集废液。废弃物分类：受污染的合金碎片及废液属于危险废物（HW类，代码如HW17表面处理废物），应密封于专用容器，交由有资质的危废处理单位处置，禁止随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择1J79磁屏蔽罩时，应首先确认应用场景的磁场强度范围及工作温度。若用于弱磁场（<0.1T）环境，1J79的高初始导磁率优势明显；若需屏蔽强磁场，建议考虑其他高饱和磁感合金（如1J50或纯铁）。关键性能参数中，初始导磁率μ₀和矫顽力Hc是核心指标，应在质保书中明确标注实测值。对于军工或航空航天项目，需确认供应商是否具备相关认证（如GJB 9001C、AS9100D等）。建议要求上海墨钜提供原厂质保书，并可根据需要安排第三方检测（如SGS、BV）验证磁性能及化学成分。备品备件建议按实际使用量的10%~20%储备，以应对突发更换需求。

## 十四、价格标准

1J79产品价格根据牌号等级（普通级或高导磁级）、规格尺寸（厚度、宽度）、采购数量及附加技术要求综合确定。参考价格区间：

- 板材（厚度0.5~2.0mm）：普通级约80~120元/公斤，高导磁级（μ₀≥100,000）约120~180元/公斤。

- 带材（厚度0.1~0.5mm）：因加工难度增加，价格上浮20%~30%。

- 定制屏蔽罩（按图纸加工）：根据复杂程度，单价另加30%~50%加工费。

批量折扣政策：单批次采购≥5吨，可享受5%~12%折扣；≥10吨，折扣可达15%。小批量试样（≤50公斤）加价规则：通常上浮15%~20%。具体报价请联系曾先生（021-67898711）获取精确订单报价，报价有效期15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏离、磁性能不达标、内部裂纹）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、磁性能、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户遇到技术问题，24小时内提供远程电话或视频指导；如需现场服务，48小时内安排工程师抵达现场协助解决。

**检测服务**：可安排SGS、BV等第三方检测机构进行磁性能复验、成分分析及力学性能测试。常规检测项目（如初始导磁率、矫顽力、化学成分）费用由上海墨钜承担；特殊项目（如高温磁性能、疲劳试验）费用另议。

**备品保障**：产品停产后五年内，仍可根据原批次档案提供同质替代材料或定制加工服务，确保客户设备长期运行无忧。

**售后响应**：对于质量问题投诉，2小时内给予回复，48小时内出具初步处理方案及时间表。
