# 1J50高磁导率软磁合金继电器铁芯导磁率多少？

## 一、产品概述与适用范围

1J50属于铁镍系高磁导率软磁合金（Soft Magnetic Alloy），典型牌号为1J50，是上海墨钜特殊钢有限公司重点生产的精密软磁材料。该合金在弱磁场中具有极高的初始磁导率和最大磁导率，同时具有较低的矫顽力和较高的饱和磁感应强度，是制作继电器铁芯、电磁阀磁路、变压器磁屏蔽等元件的理想选材。

该产品适用温度范围为-55℃至+600℃，在此区间内磁性能稳定，不会因温度波动而产生明显的磁导率衰减。核心优势包括：一是初始磁导率可达40000以上（典型值，以实际质保书为准），二是矫顽力极低（Hc≤1.6A/m），三是饱和磁感应强度约1.5T，四是电阻率较高（约0.45μΩ·m），可有效降低涡流损耗，五是良好的冷加工成型性能和冲裁性能，适合批量生产精密磁路元件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空退火炉、精密冷轧机组等核心装备，严格执行ASTM A753、GB/T 15018等国内外标准，从原料采购到成品出厂全流程工艺可追溯，确保每批次产品磁性能与化学成分高度一致。

## 三、核心功能

1. **高磁导率功能**：1J50在弱磁场（H≤0.8A/m）下初始磁导率μi≥40000，最大磁导率μm≥100000（典型值），可显著提升继电器铁芯的磁通传导效率，降低线圈励磁电流，实现小型化设计。

2. **低矫顽力功能**：矫顽力Hc≤1.6A/m，磁滞回线狭窄，磁化与退磁过程能量损耗极低，特别适用于交流电磁继电器的快速响应工况。

3. **低涡流损耗功能**：电阻率约0.45μΩ·m，相比纯铁（0.1μΩ·m）高出4倍以上，配合0.1mm~0.35mm的薄带规格，可有效抑制高频交变磁场下的涡流发热。

4. **稳定磁性能功能**：经氢气保护退火处理后，合金内部晶粒均匀长大，晶界纯净无杂质偏析，磁导率在-55℃~+600℃范围内变化率≤±5%（典型值，以实际质保书为准）。

5. **机械加工适配功能**：退火态硬度HRB 70~85，具有良好的冲裁性和叠片性，可加工成E型、I型、U型等复杂形状铁芯，无需后续热处理即可直接装配使用。

## 四、技术特点

### 合金设计思路

1J50的合金设计核心在于精确控制镍含量（49%~51%），使合金处于铁镍二元相图中高磁导率区域。同时添加适量硅（0.15%~0.30%）和锰（0.30%~0.60%）以细化晶粒、提高电阻率；严格控制碳、硫、氧等杂质元素含量（C≤0.03%，S≤0.020%），避免形成非磁性夹杂物（如碳化物、硫化物）对磁畴壁移动的钉扎效应。

### 冶炼工艺

采用真空感应熔炼（VIM）工艺，在真空度≤1Pa条件下熔炼，脱除钢液中的气体（氢、氧、氮）和挥发性杂质，然后经电渣重熔（ESR）进一步提纯，降低非金属夹杂物（氧化物、硫化物）级别至≤1.0级（按GB/T 10561标准）。最终铸锭经均匀化退火（1150℃×24h）消除成分偏析。

### 热处理制度

成品退火采用氢气保护连续退火炉，退火温度1050℃~1100℃，保温时间2~4小时，然后以≤50℃/h的速率缓冷至300℃以下出炉。氢气露点≤-40℃，可有效还原表面氧化膜，获得纯净的金属光泽表面。退火后晶粒度控制在ASTM 3~5级，确保磁畴壁自由移动。

### 显微组织控制

最终显微组织为单一奥氏体相（γ相），晶粒均匀，无δ铁素体或马氏体存在。通过控制退火冷却速度，避免形成有序相Ni₃Fe（该相会降低磁导率）。晶界处无碳化物或氮化物析出，夹杂物级别≤1.0级。

### 无损检测及质量保证

每卷带材均进行涡流探伤（ECT）检测，探伤灵敏度为0.05mm通孔当量；厚度方向采用超声波测厚仪全数检测；化学成分采用直读光谱仪（OES）和碳硫分析仪联合检测；磁性能采用直流磁滞回线测量仪（符合IEC 60404-4标准）逐卷检测。每批次产品附带原厂质保书，包含化学成分、力学性能、磁性能及探伤报告。

## 五、应用领域

- **继电器行业**：用于电磁继电器、固态继电器、汽车继电器的铁芯、轭铁、衔铁，提升触点闭合速度和吸合可靠性。

- **电磁阀行业**：用于液压电磁阀、气动电磁阀的磁路组件，确保低功耗启动和快速复位。

- **变压器行业**：用于高频变压器、脉冲变压器、电流互感器的磁芯，降低空载损耗和温升。

- **传感器行业**：用于磁阻传感器、霍尔效应传感器的磁路屏蔽罩，提高信噪比。

- **仪器仪表行业**：用于精密电表、示波器、频谱分析仪的磁屏蔽组件，防止外部磁场干扰。

- **航空航天领域**：用于航电系统、导航系统的磁路元件，满足宽温域和抗振动要求。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）：**

镍Ni：49.0~51.0；铁Fe：余量；硅Si：0.15~0.30；锰Mn：0.30~0.60；碳C≤0.03；磷P≤0.020；硫S≤0.020；铜Cu≤0.20；氧O≤0.005；氮N≤0.005。

**力学性能（退火态，典型值，以实际质保书为准）：**

抗拉强度Rm：450~550MPa；屈服强度Rp0.2：180~250MPa；断后伸长率A：≥30%；硬度：HRB 70~85；冲击功KV2：≥60J（室温）。

**物理性能（典型值，以实际质保书为准）：**

密度：8.2g/cm³；熔点：1430℃~1450℃；热导率：15W/(m·K)（室温）；电阻率：0.45μΩ·m（室温）；线膨胀系数：12.0×10⁻⁶/K（20℃~400℃）；弹性模量：180GPa。

**磁性能（退火态，典型值，以实际质保书为准）：**

初始磁导率μi：≥40000；最大磁导率μm：≥100000；矫顽力Hc：≤1.6A/m；饱和磁感应强度Bs：1.5T；剩磁Br：≤0.6T；铁损P1.0/50（1.0T/50Hz）：≤1.2W/kg。

**产品规格范围：**

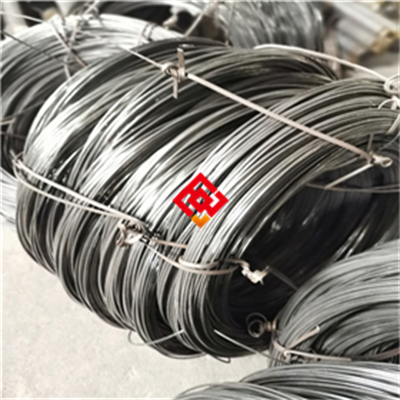

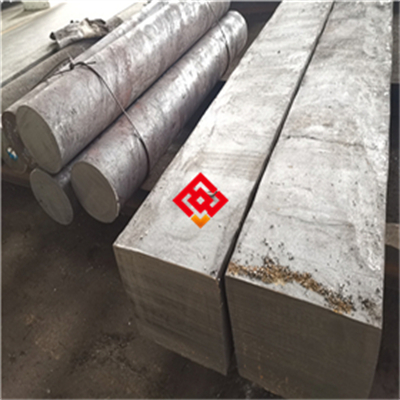

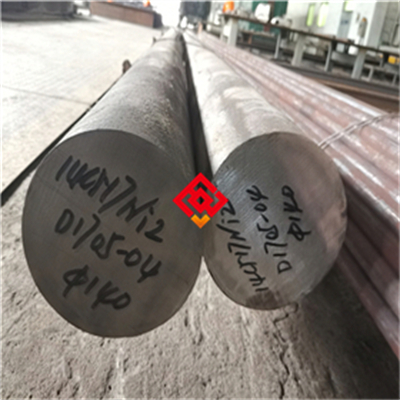

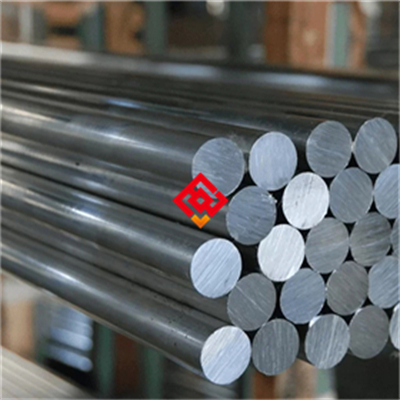

冷轧带材：厚度0.05mm~2.0mm，宽度5mm~300mm；冷拉丝材：直径0.5mm~6.0mm；圆棒：直径6mm~80mm；锻件：按图纸定制。所有尺寸公差按GB/T 15018 C级执行。

**交货状态：**

带材与丝材以退火状态（软态）交货，表面为银灰色金属光泽；圆棒以退火+磨光状态交货，表面粗糙度Ra≤1.6μm。可根据要求进行酸洗、钝化或涂覆防锈油。

**批次溯源码解读：**

编码规则为“MJ-1J50-年月-炉号-热处理批号-规格代码”，例如“MJ-1J50-202503-1234-HT01-B035”，其中“MJ”代表上海墨钜，“1J50”为牌号，“202503”为生产年月，“1234”为炉号，“HT01”为热处理批号，“B035”代表厚度0.35mm带材。客户可通过编码向销售部索取原厂质保书，质保书包含完整生产履历。

## 七、注意事项

1. 1J50在氢气退火后表面活性极高，长期暴露在潮湿空气中易发生表面氧化，导致磁导率下降，建议在退火后48小时内完成冲裁或叠片封装。

2. 该合金在冷加工（冲裁、剪切）后会产生加工硬化，局部磁导率可能下降10%~20%，必须进行去应力退火（在氢气保护下加热至800℃~850℃，保温1小时，缓冷）恢复磁性能。

3. 严禁与含硫、含氯的切削液或清洗剂接触，硫和氯会沿晶界扩散形成脆性相，导致磁性能劣化及应力腐蚀开裂。

4. 焊接时禁止使用普通碳钢焊条或含锌焊料，锌会蒸发污染焊缝并降低磁导率，推荐使用同材质焊丝（1J50焊丝）或镍基焊丝（如ERNi-1）。

5. 该合金在600℃以上长期服役时，晶粒会异常长大（粗化至ASTM 1级以下），导致磁导率急剧下降，因此使用温度不宜超过600℃。

6. 冲裁模具间隙建议控制在料厚的5%~8%，间隙过大会产生毛刺，毛刺在叠片时会造成层间短路，增加涡流损耗。

## 八、存储与运输指南

**存储环境要求：**

存储温度范围：5℃~35℃；相对湿度上限：60%。带材应平放在木质或塑料垫板上，严禁直接接触水泥地面或铁质货架。禁止与酸、碱、重金属粉末（如锌粉、铜粉）混存，防止电化学腐蚀。

**包装规范：**

带材采用防锈纸+聚乙烯薄膜+干燥剂（硅胶，每卷不少于50g）密封包装，外层用木箱或钢带加固。丝材采用塑料轴盘+防锈袋+编织袋包装。所有包装均标注“防潮”“勿压”标识。

**运输注意事项：**

运输过程中必须使用有顶棚的货车，严禁露天运输。堆叠高度不超过3层，防止底部变形。吊装时使用尼龙吊带或带有橡胶衬垫的钢丝绳，禁止钢丝绳直接接触带材表面。装卸时轻拿轻放，禁止抛掷或踩踏包装件。

**明确标注禁止行为：**

禁止与腐蚀性物质（如盐酸、硫酸、次氯酸钠）混放；禁止露天存放；禁止直接踩踏带材表面；禁止用硬质金属工具敲击带材端面。

## 九、加工操作规范

**切割：**

推荐采用精密带锯切割（锯条齿距4~6mm，线速度20~30m/min）或激光切割（光纤激光器，功率500~1000W，切割速度2~5m/min）。切割后须用细锉或砂纸去除毛刺，毛刺高度不得超过料厚的5%。禁止使用普通砂轮片切割，砂轮中的碳化硅颗粒会嵌入合金表面，导致后续退火时产生局部过热和磁性能不均匀。

**焊接（如适用）：**

推荐采用钨极氩弧焊（TIG）或激光焊。填充金属优先选用1J50同材质焊丝，也可使用ERNi-1镍基焊丝。焊接参数：TIG焊电流80~120A，电压12~16V，焊接速度100~200mm/min；层间温度≤100℃；保护气体为高纯氩气（纯度≥99.999%），流量8~12L/min。焊后必须进行去应力退火：在氢气保护下加热至850℃×1h，缓冷。禁止使用手工电弧焊或氧乙炔焊，禁止使用含锌、含铅焊料。

**热处理：**

成品退火：氢气保护连续炉，温度1050℃~1100℃，保温2~4小时，缓冷（≤50℃/h）至300℃以下出炉。去应力退火：氢气保护，温度800℃~850℃，保温1小时，缓冷。注意事项：退火前必须清洗干净表面油污，防止退火时形成积碳；退火炉露点需控制在-40℃以下；禁止在空气中直接加热，否则表面严重氧化且磁导率无法恢复。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：**

继电器铁芯装配时，连接件（如螺钉、铆钉）推荐使用同材质（1J50）或不锈钢（如304），避免使用碳钢件，防止电化学腐蚀。密封垫片应选用无卤素材料（如聚四氟乙烯PTFE或硅橡胶），禁止使用含氯橡胶（如氯丁橡胶）或含氟塑料，卤素在高温下会分解腐蚀合金。安装完成后，若接触环境有腐蚀性气体，建议进行酸洗钝化处理（10%硝酸+2%氢氟酸，50℃×15min），然后清水冲洗并干燥。

**日常维护方法：**

清洁周期：每3个月一次（非洁净环境）或每6个月一次（洁净环境）。清洗剂推荐使用中性清洗剂（pH 6~8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后用干燥氮气或压缩空气吹干，然后涂覆薄层防锈油（如F20-1防锈油）。

**常见故障及解决方法：**

1. **表面点蚀**：原因多为环境湿度大或接触了氯化物。处理措施：用细砂纸（600目）打磨点蚀区域，再用10%硝酸钝化，重新涂覆防锈油。

2. **焊缝开裂**：原因多为焊接层间温度过高或焊后未进行去应力退火。处理措施：打磨掉开裂焊缝，重新焊接并控制层间温度≤100℃，焊后立即进行去应力退火。

3. **磁性能下降**：原因多为长期过载使用（温度超过600℃）或冷加工后未退火。处理措施：检测使用温度，若超温则需更换材料；若为加工硬化，则进行去应力退火恢复磁性能。

## 十一、安全警示与应急处理

**高温操作安全：**

进行退火或焊接操作时，必须佩戴耐高温手套（耐温≥300℃）、面罩（防红外辐射）和阻燃服。禁止在未冷却（温度≥100℃）时触碰工件，防止烫伤。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因为水遇高温工件会瞬间汽化爆炸，且可能损坏合金表面。

**切割加工安全：**

激光切割或带锯切割时，操作人员必须佩戴防护面罩（激光切割遮光号≥5级，带锯切割遮光号≥3级）。切割区域必须安装排烟系统，及时排出金属粉尘和烟气。火花隔离：在切割区域周围1米内不得放置易燃物（如纸张、油布），建议使用防火毯覆盖。

**产品损坏或腐蚀后的应急处理：**

若发现1J50产品发生严重腐蚀或开裂，应立即停机隔离，切断与之相连的介质源（如冷却液、气体）。操作人员需佩戴防腐蚀手套、护目镜和防护服，避免接触腐蚀产物。对于泄漏的腐蚀性介质（如酸性清洗液），先用碳酸氢钠粉末中和，再用吸附材料（如蛭石、活性炭）收集，然后装入专用容器。废弃物分类：腐蚀产物和吸附材料按HW17类（表面处理废物）处置，金属碎屑按HW09类（废矿物油）处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购1J50高磁导率软磁合金时，建议从以下维度评估匹配度：首先，确认应用场景的磁场强度范围，若为弱磁场（H≤1A/m），则应重点关注初始磁导率μi是否≥40000；若为中等磁场，则需同时关注最大磁导率μm和饱和磁感应强度Bs。其次，核对关键性能参数，如矫顽力Hc是否≤1.6A/m，铁损P1.0/50是否≤1.2W/kg。第三，根据行业认证要求选择，如汽车继电器需符合IATF 16949体系，航空航天需提供AMS标准质保书。第四，建议按实际用量1.1倍采购备品备件，防止因批次差异导致的磁性能波动。最后，强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能和化学成分，确保材料符合设计指标。

## 十四、价格标准

1J50高磁导率软磁合金的参考价格根据产品形态、规格尺寸和采购数量有所差异：冷轧带材（厚度0.1~0.5mm）参考价：150~220元/公斤；冷拉丝材（直径0.5~2.0mm）参考价：180~260元/公斤；圆棒（直径10~50mm）参考价：130~180元/公斤；定制锻件按图纸单独报价。批量折扣政策：单次采购量≥5吨，可享受5%~12%折扣；≥10吨，折扣幅度可至15%。小批量试样（≤50公斤）加价规则：通常上浮15%~20%，最低起订量5公斤。附加技术要求（如双认证、第三方检测、定制热处理）需另行计费，具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、磁性能不达标）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、探伤报告、尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到咨询后24小时内提供远程指导（电话/视频）；如需现场服务，48小时内安排工程师抵达客户工厂。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、磁性能、硬度）费用由上海墨钜承担，非常规项目（如高温磁导率、疲劳测试）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工，确保客户设备维护无忧。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案，重大质量问题可启动紧急补货流程。
