# 1J22高饱和磁致伸缩合金声纳换能器应用技术解析

## 一、产品概述与适用范围

1J22高饱和磁致伸缩合金属于铁钴钒系软磁合金，典型牌号为1J22（对应美标Hiperco 50A或Permendur 49）。该合金以铁和钴为基体，添加适量钒元素，具有极高的饱和磁致伸缩系数（λs≥60×10⁻⁶）和饱和磁感应强度（Bs≥2.2T），居里温度高达980℃。产品核心优势如下：

1. 高磁致伸缩系数：在低磁场下即可产生显著形变，适用于声纳换能器、超声换能器等电声转换器件。

2. 高饱和磁感应强度：磁能密度大，可有效降低器件体积和重量。

3. 低矫顽力（Hc≤160A/m）：磁滞损耗小，动态响应快，适合高频交流应用。

4. 良好的机械加工性：可进行冷轧、冲裁、弯曲等成型操作，便于制造复杂形状的振子。

5. 宽使用温度范围：在-60℃至+500℃范围内磁性能稳定，适用于深海及高温环境。

该合金主要应用于声纳换能器（水声探测）、超声清洗振子、磁致伸缩位移传感器、精密致动器及军工电子器件。

## 二、品牌与产地

上海墨钜特殊钢有限公司，生产产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）及保护气氛热处理炉群，严格执行ASTM A801及GB/T 15018标准，全流程工艺可追溯。公司专注软磁合金领域十余年，可提供从原材料冶炼到精密带材、棒材、丝材的完整解决方案。

## 三、核心功能

1. 电声转换功能：利用磁致伸缩效应将电能转换为机械振动，在声纳换能器中实现水下声波发射与接收。典型工况下，1J22在100-5000Hz频率范围内具有稳定的机电耦合系数（k≥0.35）。

2. 高功率密度输出：饱和磁致伸缩应变达60-80ppm，配合高磁导率，可在小体积下产生大振幅，满足深海远距离探测需求。

3. 抗疲劳与长寿命：经优化热处理后，合金在循环交变磁场下可承受10⁷次以上振动而不发生性能衰减，疲劳寿命优于镍基磁致伸缩材料。

4. 温度稳定性：在-40℃至+150℃范围内，磁致伸缩系数变化率小于5%，确保声纳系统在极端海洋环境下的可靠性。

5. 低涡流损耗：通过冷轧控制带材厚度（0.1-0.5mm）并采用层叠结构，有效降低高频交变磁场下的涡流损耗。

## 四、技术特点

### 合金设计思路

1J22以铁钴二元合金为基础，钴含量约49%，利用铁钴合金在等原子比附近的高饱和磁化强度特性。添加2%左右的钒元素，其作用包括：细化晶粒、提高电阻率（降低涡流损耗）、改善冷加工塑性，同时抑制有序相形成，保持高磁致伸缩性能。

### 冶炼工艺

采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM可去除O、N、H等有害气体及低熔点杂质，ESR进一步净化钢质，降低非金属夹杂物含量至0.02%以下，确保磁性能均匀性。

### 热处理制度

关键工序为高温退火加控制冷却：在1100-1150℃保温2-4小时，以氢气或高纯氩气为保护气氛，随后以50-100℃/h速度冷却至800℃后快冷。此制度可消除冷加工应力，促进晶粒长大（晶粒度3-6级），并使合金形成无序固溶体结构，获得最佳磁致伸缩性能。

### 显微组织控制

最终组织为单一的α-FeCo固溶体相，晶粒尺寸控制在50-200μm。钒元素以细小碳化物（VC）形式分布于晶界，阻碍晶粒异常长大。严格控制δ相（有害相）析出，通过快冷避免脆性相生成。

### 无损检测及质量保证

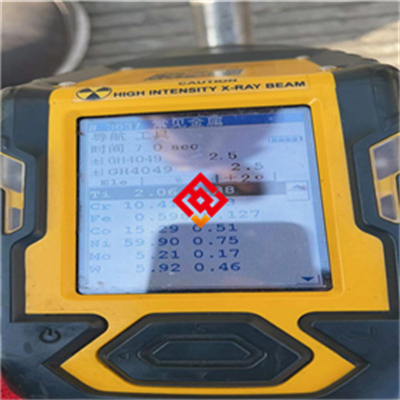

每卷带材或每支棒材均进行超声波探伤（UT）检测内部缺陷，灵敏度优于Φ0.8mm平底孔。表面采用涡流探伤（ET）检查裂纹、划伤。出厂前抽取试样进行磁性能全项检测（磁致伸缩系数、饱和磁感应强度、矫顽力），并出具光谱分析报告。

## 五、应用领域

- 水声探测领域：用于制造声纳换能器振子、水听器核心元件，实现水下目标探测与通信。

- 超声工业领域：超声清洗机换能器、超声焊接工具头，要求高振幅输出及长寿命。

- 精密定位与致动：磁致伸缩位移传感器、微米级精密致动器，用于半导体设备及光学调整架。

- 军工电子：鱼雷引信、水下导航设备、军用声纳阵列。

- 科研仪器：磁致伸缩材料特性测试装置、振动样品磁强计附件。

## 六、产品详细参数

### 化学成分（wt%）

碳C≤0.02%；硅Si≤0.30%；锰Mn≤0.30%；磷P≤0.015%；硫S≤0.010%；钴Co：48.0-50.0%；钒V：1.8-2.2%；铁Fe：余量。其中杂质元素总量控制在0.10%以下。

### 力学性能（室温典型值，以实际产品质保书为准）

抗拉强度Rm：≥700MPa；屈服强度Rp0.2：≥350MPa；延伸率A：≥15%；硬度：220-260HBW；冲击功（V型缺口）：≥40J。

### 物理性能

密度：8.15g/cm³（典型值）；熔点：约1450℃；居里温度：980℃；电阻率：0.40μΩ·m（20℃）；热导率：30W/(m·K)（20℃）；线膨胀系数：10.5×10⁻⁶/℃（20-200℃）；弹性模量：210GPa。

### 磁性能（典型值，以质保书为准）

饱和磁致伸缩系数λs：≥60×10⁻⁶；饱和磁感应强度Bs：≥2.2T；矫顽力Hc：≤160A/m；最大磁导率μm：≥8000；电阻率：0.40μΩ·m。

### 产品规格范围

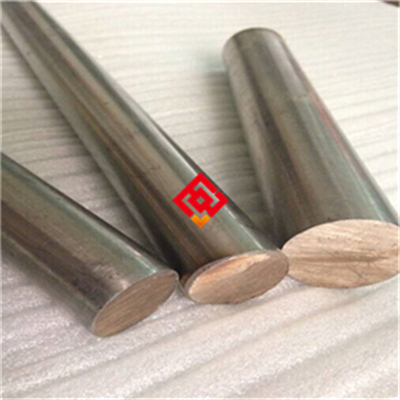

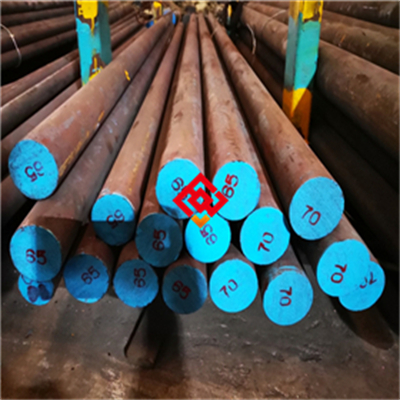

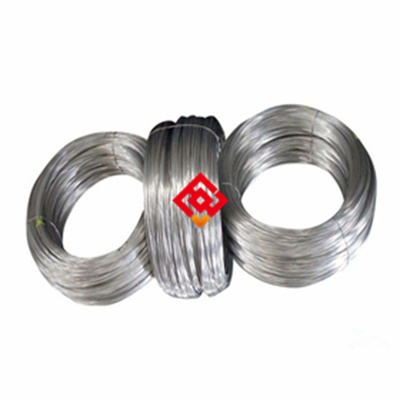

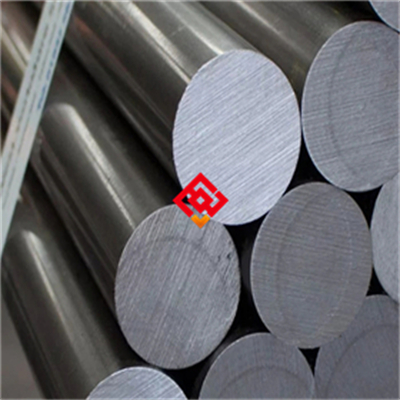

冷轧带材：厚度0.05-2.0mm，宽度10-300mm；热轧/冷拉棒材：直径5-100mm；锻件：按图定制；丝材：直径0.1-5.0mm。

### 交货状态

带材及薄板：冷轧态（硬态）或软态（退火后）；棒材：热锻或冷拉后退火；表面处理：酸洗或磨光，可根据客户要求涂覆防锈油。

### 批次溯源码解读

编码规则示例：MJ-1J22-202503-A012-H003-S01，其中MJ为上海墨钜缩写，1J22为牌号，202503为生产年月，A012为真空炉号，H003为热处理批号，S01为规格代码（如0.3mm带材）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含炉号、化学成分、磁性能、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. 热处理温度敏感：退火温度超过1150℃会导致晶粒粗化（晶粒度低于3级），降低磁致伸缩性能；低于1050℃则应力消除不充分，磁导率下降。

2. 加工硬化倾向：冷轧或冷拉后硬度可升至400HBW以上，必须进行中间退火（800-850℃保护气氛退火）以恢复塑性。

3. 焊接裂纹敏感性：该合金焊接热影响区易产生冷裂纹，尤其当钒含量偏高时。焊接前必须预热至200-300℃，焊后立即进行去应力退火。

4. 应力腐蚀风险：在含氯离子（如海水）环境中，残余应力可能导致应力腐蚀开裂，建议最终产品进行去应力退火。

5. 表面划伤：磁致伸缩器件的表面划伤会形成局部应力集中，导致磁畴钉扎，降低磁致伸缩效率。加工及搬运时必须保护表面。

6. 禁止长期服役于500℃以上：超过500℃时磁致伸缩系数快速下降，且可能发生不可逆的相变。

## 八、存储与运输指南

### 存储环境要求

温度范围：10-35℃；相对湿度上限：60%；地面垫材：木质或橡胶垫板，高度≥10cm；禁止混存的物质：酸、碱、重金属粉末、硫化物、氯化物。存储区域应远离磁场源（如大型电机、变压器）。

### 包装规范

带材及棒材：内层用气相防锈纸包裹，外层用塑料薄膜密封，内置干燥剂（硅胶包），最外层用木箱或编织袋加固。每件包装贴有产品标签，注明牌号、规格、批号、净重。

### 运输注意事项

固定方式：木箱内填充泡沫或纸屑防止窜动；防雨防暴晒：使用防水篷布覆盖；吊装要求：禁止钢丝绳直接接触产品，应用吊带或吊篮。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

### 切割

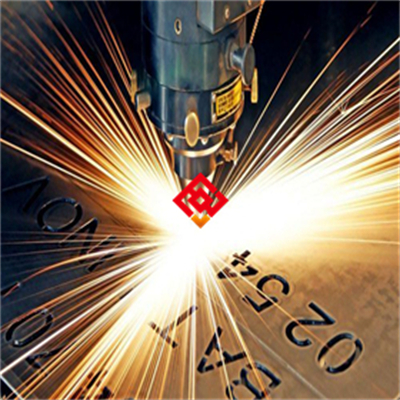

推荐方法：厚度≤2mm带材采用激光切割（功率500-1000W，速度2-5m/min）或精密冲裁；厚度＞2mm棒材采用带锯切割（线速度20-30m/min，进给量0.05mm/齿）。切割后需用锉刀或砂纸打磨毛刺，去除热影响区（约0.5mm）。禁止使用普通砂轮片，因其可能引入铁屑污染及局部过热，导致磁性能下降。

### 焊接（如适用）

推荐方法：钨极氩弧焊（TIG），填充金属选用同材质1J22焊丝（直径1.6-2.4mm）；焊接电流：80-120A（直流正接）；电压：10-15V；焊接速度：50-80mm/min；层间温度≤150℃；保护气体：99.99%氩气，流量8-12L/min；焊后立即进行去应力退火（750-800℃，保温1-2小时，炉冷至300℃后空冷）。注意事项：焊前必须清除油污及氧化皮，焊道宽度不宜超过填充丝直径的3倍。禁止使用含硫或含氯的焊剂。

### 热处理

固溶退火：1100-1150℃，保温时间按厚度计算（每毫米保温2-3分钟），保护气氛（氢气或氩气），冷却方式：控制冷却（50-100℃/h）至800℃后快冷（空冷或水冷）。时效处理：一般不进行时效，若需调整磁性能，可在500-600℃保温2-4小时。注意事项：退火后必须检测磁性能，若λs低于60×10⁻⁶，需重新热处理。禁止在氧化气氛中退火，否则表面脱碳导致磁性能恶化。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

推荐连接件材质：同材质1J22或更高耐腐蚀级别的不锈钢（如316L），避免异种金属接触产生电偶腐蚀。密封垫片选型：选用不含卤素的聚四氟乙烯（PTFE）或石墨垫片，禁止使用含氯橡胶垫片。安装后的酸洗钝化：若表面有轻微氧化，可用10%硝酸+2%氢氟酸溶液（60℃）酸洗2-5分钟，随后清水冲洗并干燥。

### 日常维护方法

清洁周期：声纳换能器建议每季度清洁一次；清洗剂类型：中性清洗剂（pH6-8）或去离子水，禁止使用含氯溶剂（如三氯乙烯）。防锈/防氧化处理：长期停用时应涂覆防锈油（如WD-40），并用塑料薄膜密封。

### 常见故障及解决方法

1. 表面点蚀：通常由氯离子腐蚀引起，处理措施：清除腐蚀产物，用细砂纸打磨后重新钝化，检查密封垫片是否失效。

2. 焊缝开裂：多为焊接残余应力导致，处理措施：进行去应力退火（750℃，2小时），若裂纹已扩展，需挖补重焊并重新热处理。

3. 磁致伸缩性能下降：可能由局部过热或应力集中引起，处理措施：重新进行退火处理（1100℃），若无法恢复，需更换新件。

4. 振动幅度衰减：检查是否有机械卡滞或磁场屏蔽问题，重新校准磁路间隙。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接时，必须佩戴耐高温手套（≥300℃）、面罩（遮光号10-12）及阻燃服。禁止触碰未冷却工件（表面温度可能高达500℃）。现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止触电及金属飞溅）。

### 切割加工安全

激光切割或磨削时必须佩戴防护面罩（遮光号4-6），开启排烟系统（风量≥500m³/h），火花隔离区域应铺设防火毯。

### 产品损坏或腐蚀后的应急处理

1. 停机隔离：立即切断设备电源及介质源（如海水管路）。

2. 人员防护：佩戴防酸碱手套及护目镜，避免直接接触腐蚀产物。

3. 泄漏介质中和：若为酸性介质，用碳酸氢钠粉末覆盖中和；若为碱性介质，用稀醋酸中和。

4. 废弃物分类：腐蚀产物及废液按危险废物（HW类）收集，委托有资质的单位处置。

5. 报告与记录：详细记录故障时间、现象及处理措施，向上海墨钜技术部门报告。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. 应用场景匹配度：声纳换能器首选1J22，若要求更高频率（>10kHz）可考虑1J21（钴含量较低）；若要求抗腐蚀性更强，可选用镀镍处理的1J22。

2. 关键性能参数：关注饱和磁致伸缩系数λs（目标≥60×10⁻⁶）、矫顽力Hc（目标≤160A/m）、电阻率（目标≥0.40μΩ·m）。可要求提供PREN值（耐点蚀当量）作为参考，但1J22的PREN值不适用，应直接要求磁性能数据。

3. 认证要求：军工或船舶用产品需提供船级社认证（如CCS、DNV）、NACE MR0175（抗硫化物应力腐蚀）认证，或ISO 9001体系证书。

4. 备品备件比例：建议首次采购时多购10-20%作为备件，尤其带材产品需预留试样及返工余量。

5. 质量验证：务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能及化学成分。

## 十四、价格标准

1J22产品参考价格区间：冷轧带材（0.1-0.5mm厚）约350-550元/公斤；棒材（直径10-50mm）约280-450元/公斤；锻件按图加工约500-800元/公斤。批量折扣政策：单次采购≥5吨时，可享5-12%折扣；≥10吨时折扣可达15%。小批量试样（≤50公斤）加价通常上浮15-20%。附加技术要求（如双认证、第三方检测、定制热处理）费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- 质保期：自交付之日起12个月，因材料内在质量缺陷（非加工或使用不当）导致失效的，免费更换或全额退款。

- 技术资料：随货提供中英文质保书（含化学成分、磁性能、力学性能、探伤结果、尺寸检验）、产品说明书、MSDS及推荐加工工艺规程。

- 技术支持：24小时内远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户工厂。

- 检测服务：可安排SGS、BV等第三方检测，常规项目（化学成分、磁性能、硬度）费用由上海墨钜承担，特殊项目（如高温磁性能、疲劳试验）双方协商。

- 备品保障：停产后五年内仍提供同质替代或定制加工服务，确保客户生产线不受影响。

- 售后响应：质量问题2小时内回复，48小时内出初步解决方案，重大事故72小时内派员到场。
