# 哈氏合金X 耐热合金燃烧室 厂家直供 板材 提供高温报告

## 一、产品概述与适用范围

本产品属于哈氏合金大类，典型牌号为Hastelloy X（UNS N06002）。哈氏合金X是一种镍铬铁钼基固溶强化型耐热合金，主要应用于高温氧化和中等强度要求的工况环境。该合金在900℃至1100℃范围内具有优异的抗氧化和抗渗碳性能，同时具备良好的加工塑性和焊接性能。其核心优势包括：第一，长期使用温度可达1095℃，短时极限使用温度可达1200℃；第二，在高温下保持较高的强度与蠕变抗力，抗拉强度在800℃时仍可达200MPa以上；第三，对氧化性气氛和还原性气氛均具有良好耐受性；第四，冷热加工性能优良，可制备复杂形状部件；第五，焊接裂纹敏感性低，适合大型结构件的焊接组装。该产品适用于航空发动机燃烧室、工业燃气轮机过渡段、高温炉窑构件等高温场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及多台精密轧制设备，严格执行ASTM B435、AMS 5536及GB/T 15009等国内外标准。公司建立了全流程工艺可追溯体系，从原材料入库检验到成品出厂检测，每个环节均有详细记录，确保产品质量稳定可靠。

## 三、核心功能

哈氏合金X的核心功能主要体现在以下四个方面。

第一，耐高温氧化功能。在1095℃的高温氧化环境中，该合金表面能形成致密的氧化铬和氧化硅保护膜，氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准），有效阻止进一步氧化腐蚀。

第二，抗渗碳与抗硫化功能。在含碳或含硫的高温气氛中，合金中的铬和钼元素可抑制碳化物和硫化物的过度生成，避免材料脆化，适用于石化裂解炉管和热处理夹具。

第三，高温强度保持功能。在800℃至1000℃范围内，哈氏合金X仍能维持较高的抗拉强度和持久强度，其1000小时持久强度在900℃时可达30MPa以上（典型值，以实际产品质保书为准），满足燃烧室和过渡段的结构承载要求。

第四，良好的冷热加工与焊接功能。该合金具有较低的热膨胀系数（在20℃至1000℃范围内约为15.0×10⁻⁶/℃），热疲劳抗力好，且可采用TIG、MIG、等离子焊等多种方法焊接，焊后无需强制热处理，大幅降低制造难度。

## 四、技术特点

哈氏合金X的技术特点体现在合金设计思路、冶炼工艺、热处理制度、显微组织控制以及无损检测质量保证五个方面。

在合金设计思路方面，哈氏合金X以镍为基体，加入约22%的铬以提供抗氧化和抗腐蚀能力，加入约9%的钼以增强固溶强化和抗还原性介质腐蚀能力，同时添加约18%的铁以降低成本并改善热加工性。微量硅和锰的加入有助于提高抗氧化膜的结合力。碳含量控制在0.05%至0.15%之间，以形成少量弥散碳化物（如M₆C和M₂₃C₆），在高温下起到强化作用。

在冶炼工艺方面，上海墨钜采用真空感应熔炼（VIM）初炼，随后进行电渣重熔（ESR）或真空自耗重熔（VAR）精炼。这种组合工艺能有效去除钢中的非金属夹杂物（如氧化物、硫化物）和有害气体（如氧、氮、氢），确保合金纯净度达到航空级标准。对于特殊要求的批次，还可采用氩氧脱碳（AOD）进行成分微调。

在热处理制度方面，哈氏合金X的标准热处理为固溶处理：加热至1175℃至1200℃，保温适当时间（通常按每25mm厚度保温1小时计算），然后快速水淬或空冷。固溶处理使碳化物充分溶解入基体，获得均匀的奥氏体组织。对于需要改善抗蠕变性能的部件，可进行稳定化处理（如870℃保温4小时空冷），以促进M₆C碳化物的均匀析出。

在显微组织控制方面，固溶态组织为单相奥氏体，晶粒度控制在4级至7级（按ASTM E112标准）。组织中的碳化物类型和分布对高温性能至关重要：M₆C碳化物主要沿晶界分布，可钉扎晶界，抑制高温下晶粒长大；M₂₃C₆碳化物则在晶内和晶界均有分布，提供二次强化。δ相（Ni₃Mo）应严格控制，避免在长期服役中过度析出导致脆化。

在无损检测及质量保证方面，上海墨钜对每批产品执行严格的检测流程：所有板材均进行超声波探伤（按ASTM E127或GB/T 2970标准，探伤灵敏度为直径1.2mm平底孔当量）；表面进行液体渗透检测（按ASTM E165标准）以发现开口缺陷；化学成分采用直读光谱仪和碳硫分析仪联检；力学性能测试按ASTM E8/E8M执行。每件产品均附有可追溯的批次编码，客户可通过编码查询完整的冶炼、加工和检测记录。

## 五、应用领域

哈氏合金X广泛应用于以下行业及典型部件。

航空发动机领域：用于燃烧室火焰筒、过渡段、涡轮导向叶片、加力燃烧室部件，要求材料在1000℃以上具有抗氧化和抗热疲劳性能。

工业燃气轮机领域：用于燃烧器衬套、过渡段、排气系统组件，在频繁启停的循环工况下保持结构完整性。

石油化工领域：用于高温裂解炉管、转化炉管、热交换器，在含硫、含碳的高温气氛中抵抗腐蚀。

热处理行业：用于炉辊、马弗罐、料盘、热电偶保护管，在1150℃以下承受氧化和热冲击。

核能领域：用于高温气冷堆中的热交换器部件和支撑结构，在高温氦气环境中保持低腐蚀速率。

汽车工业：用于高性能排气系统歧管和涡轮增压器壳体，在800℃至950℃的排气氛围中工作。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：镍（Ni）余量；铬（Cr）20.5至23.0；铁（Fe）17.0至20.0；钼（Mo）8.0至10.0；钴（Co）0.5至2.5；钨（W）0.2至1.0；碳（C）0.05至0.15；硅（Si）1.0以下；锰（Mn）1.0以下；磷（P）0.025以下；硫（S）0.015以下。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm≥690MPa；屈服强度Rp0.2≥310MPa；延伸率A≥30%；硬度HBW≤230。高温性能（800℃典型值）：抗拉强度Rm≥200MPa；屈服强度Rp0.2≥110MPa；延伸率A≥40%（典型值，以实际产品质保书为准）。

物理性能（典型值，以实际产品质保书为准）：密度8.23g/cm³；熔点1315℃至1370℃；热导率（20℃）11.2W/(m·K)，（1000℃）22.5W/(m·K)；电阻率（20℃）1.18μΩ·m；线膨胀系数（20℃至1000℃）15.0×10⁻⁶/℃；弹性模量（20℃）205GPa。

耐腐蚀/高温性能（典型值，以实际产品质保书为准）：在1095℃空气中氧化100小时，氧化增重率≤0.08mg/cm²·h；在900℃、30MPa应力条件下，持久寿命≥1000小时；在含2%硫的高温气氛中（900℃），腐蚀速率≤0.5mm/年。

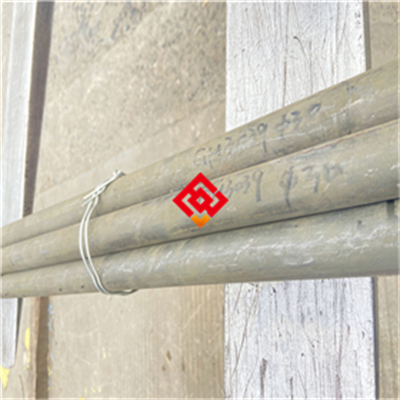

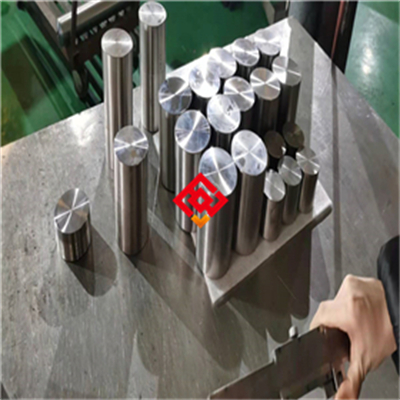

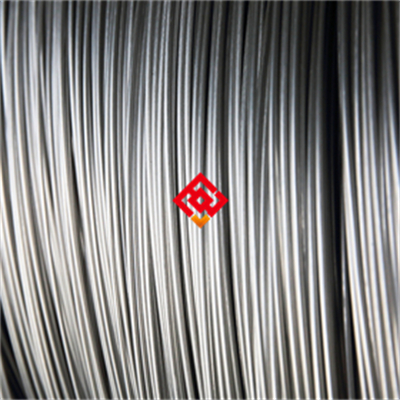

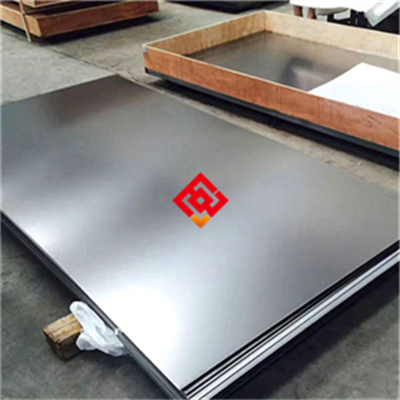

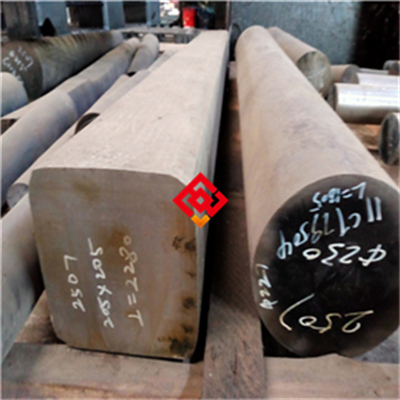

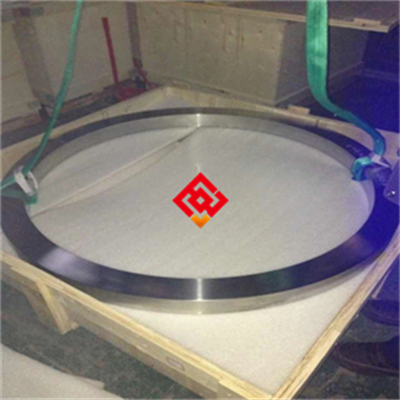

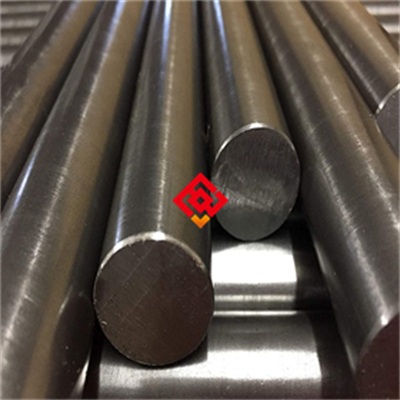

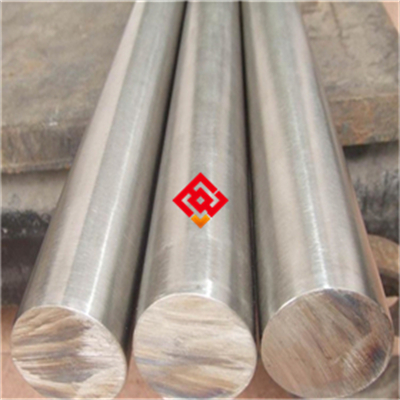

产品规格范围：板材厚度1.5mm至50mm，宽度600mm至2000mm，长度1000mm至6000mm；棒材直径6mm至300mm；管材外径10mm至273mm，壁厚1mm至20mm；锻件按图纸定制；丝材直径0.5mm至6mm。

交货状态：固溶处理（1175℃至1200℃水淬或空冷），表面酸洗或磨光。可根据客户要求提供时效态或稳定化处理态。

批次溯源码解读：编码规则为MJ-HX-年月-炉号-热处理批号-规格代码。例如：MJ-HX-202405-1234-HT01-PL20，其中MJ代表上海墨钜，HX代表哈氏合金X，202405代表生产年月，1234代表炉号，HT01代表热处理批号，PL20代表厚度20mm板材。客户可通过编码向上海墨钜索取原厂质保书，质保书中包含完整的化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

使用哈氏合金X时，需注意以下五点。

第一，避免在600℃至800℃温度区间长期服役。该温度范围是M₂₃C₆碳化物过度析出的敏感区间，可能导致材料韧性下降和抗蠕变性能降低。若必须在此区间使用，建议进行稳定化热处理（870℃保温4小时空冷）。

第二，禁止接触含熔融锌、铝、锡等低熔点金属的环境。在高温下，这些金属会与镍基合金发生液态金属脆化，导致材料瞬间开裂。

第三，焊接后若需进行酸洗，应严格控制酸液成分。禁止使用含氟离子的酸洗液（如氢氟酸），因为氟离子会破坏氧化膜并引发晶间腐蚀。推荐使用硝酸（10%至20%）和氢氟酸（1%至3%）的混合液，但需在60℃以下操作并立即冲洗。

第四，冷加工时注意加工硬化倾向。哈氏合金X的加工硬化率较高，冷弯或冷冲压后应及时进行中间退火（1175℃保温10至15分钟空冷），避免因过度硬化导致开裂。

第五，表面划伤和压痕是应力集中源。在搬运和加工过程中，应使用软质垫材（如橡胶垫或木板），禁止使用钢丝绳直接吊装，防止表面损伤在高温服役中发展为裂纹。

## 八、存储与运输指南

存储环境要求：产品应存放于干燥、通风的室内仓库，温度保持在5℃至40℃，相对湿度上限为60%。地面应铺设木质或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品及重金属粉末（如铜粉、锌粉）混存，以防电化学腐蚀。

包装规范：板材和棒材采用塑料薄膜包裹，内置干燥剂（硅胶包，每平方米不少于5包），外层用木箱或编织袋加固。管材两端用塑料堵头密封，内壁涂防锈油（不含氯的矿物油），外壁包裹防锈纸后装入木箱。丝材采用工字轮缠绕，外覆塑料薄膜和干燥剂后装箱。

运输注意事项：运输过程中，产品应固定牢固，使用尼龙绑带或柔性吊带，禁止使用钢丝绳直接接触产品。车厢应配备防雨篷布，避免日晒雨淋。吊装时使用专用吊具，轻拿轻放，禁止抛掷或踩踏。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

切割操作规范：推荐采用等离子切割（切割电流根据板厚调整，6mm至20mm板厚使用200A至400A，速度500至1000mm/min）或带锯切割（锯条选用高速钢或硬质合金，线速度15至25m/min，进给量0.05至0.15mm/齿）。也可采用激光切割（CO₂激光，功率2kW至6kW）或水刀切割（磨料为石榴石，压力380MPa至420MPa）。切割后，热影响区需用砂轮机打磨至露出金属光泽，去除氧化层。禁止使用普通砂轮片（含铁基磨料），应使用专用不锈钢砂轮片（如氧化铝或碳化硅材质），防止铁质污染导致表面腐蚀。

焊接操作规范（适用时）：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用同牌号焊丝（如ERNiCrMo-2）。焊接参数：TIG焊，电流80A至200A（直流正接），电压12V至18V，焊接速度80至150mm/min；MIG焊，电流150A至350A，电压22V至30V，送丝速度5至12m/min。层间温度控制在100℃以下，保护气体使用高纯氩气（纯度≥99.995%）或氩气与氦气混合气（氦气比例30%至50%）。焊后无需强制热处理，但建议进行消除应力处理（870℃保温2小时空冷）。注意事项：焊接前必须清除坡口及两侧20mm范围内的油污、氧化皮和水分；禁止在通风不良的环境下焊接，焊接烟尘中含有铬和镍化合物，需配备排烟系统。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作规范：固溶处理，加热温度1175℃至1200℃，保温时间按每25mm厚度1小时计算，冷却方式为快速水淬或强制空冷。时效处理（如有需要），加热温度760℃至870℃，保温4至16小时，空冷。注意事项：加热过程中应控制升温速度，避免热应力过大导致变形；水淬时水温应保持在20℃至40℃，工件入水应迅速且完全浸没；禁止在固溶后缓慢冷却（如炉冷），否则会导致碳化物沿晶界大量析出，降低耐腐蚀性能。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质应选用同牌号哈氏合金X或更高级别的镍基合金（如Inconel 625），避免使用碳钢或不锈钢连接件，防止电化学腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因为高温下PTFE会分解产生腐蚀性气体。安装完成后，应对焊接区域进行酸洗钝化处理（使用硝酸10%至20%溶液，60℃浸泡30分钟），以恢复氧化膜。

日常维护方法：清洁周期建议每季度一次，使用中性清洁剂（pH值6至8）或去离子水清洗，禁止使用含氯的清洁剂（如次氯酸钠、盐酸）。对于高温服役部件，每次停机后应检查表面氧化层状态，若出现剥落或异常增厚，应及时处理。防锈处理：若长期停用，应在表面喷涂防锈油（不含氯和硫）后密封保存。

常见故障及解决方法：

第一，表面点蚀。故障现象为表面出现针孔状腐蚀坑。处理方法：清除腐蚀产物，用细砂纸（400目以上）打磨至露出金属光泽，重新进行酸洗钝化。若点蚀深度超过板厚10%，建议更换部件。

第二，焊缝开裂。故障现象为焊接接头出现纵向或横向裂纹。处理方法：首先确认裂纹类型，若为热裂纹（结晶裂纹），需调整焊接参数（降低热输入、控制层间温度）；若为应变时效裂纹，需进行焊后消除应力热处理（870℃保温2小时空冷）。修复时需将裂纹完全打磨清除，重新焊接。

第三，高温变形。故障现象为部件在长期服役后出现翘曲或扭曲。处理方法：检查使用温度是否超过设计上限；若变形量在允许范围内，可进行压力矫形（需加热至850℃至950℃进行热矫形）；若变形严重，建议更换部件并优化支撑结构。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温不低于200℃）、防护面罩（耐冲击）和阻燃服（如Nomex材质）。禁止触碰未冷却工件，工件需在空气中自然冷却至80℃以下方可接触。现场应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因为水遇高温金属会瞬间汽化并引发蒸汽爆炸。

切割加工安全：操作人员必须佩戴防护面罩（等离子切割时遮光号≥12，激光切割时遮光号≥14），并确保排烟系统正常运行。切割区域周围应设置火花隔离帘，防止火花引燃可燃物。禁止在切割区域存放易燃易爆物品（如油桶、气瓶）。

产品损坏或腐蚀后的应急处理：若发现产品出现裂纹、穿孔或腐蚀泄漏，应立即停机并隔离该部件，切断介质源（如高温气体、腐蚀性流体）。操作人员需穿戴防酸碱手套、护目镜和防护服，避免直接接触腐蚀介质。对于泄漏的介质，应使用中和剂（如碳酸氢钠溶液中和酸性介质，稀乙酸溶液中和碱性介质）进行处理，然后收集废弃物。废弃物应按危险废物分类（HW类，如HW17表面处理废物、HW49其他废物）密封包装，交由有资质的处置单位处理，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购哈氏合金X产品时，建议从以下四个方面进行综合评估。

第一，应用场景匹配度。确认使用温度是否在900℃至1100℃范围内，以及环境介质是否为氧化性、渗碳性或含硫气氛。若使用温度超过1100℃，建议考虑更高等级的合金（如Hastelloy XR或氧化物弥散强化合金）；若涉及强还原性介质（如盐酸、硫酸），则需选择Hastelloy C-276等耐还原性腐蚀更强的牌号。

第二，关键性能参数。重点关注高温持久强度（如900℃/1000小时持久强度值）、抗氧化增重率（1095℃/100小时）以及室温延伸率（反映加工塑性）。对于焊接结构件，还应关注焊接热裂纹敏感性指标（如Varestraint试验结果）。

第三，认证要求。根据行业需求，可要求提供船级社认证（如DNV、Lloyd‘s）、NACE MR0175/ISO 15156认证（适用于酸性油气田）或ISO 9001体系认证。上海墨钜可配合客户完成第三方认证审核。

第四，备品备件比例。对于连续生产设备，建议储备10%至20%的易损部件（如燃烧室衬套、过渡段）作为备件，以应对突发故障。同时，建议与上海墨钜签订长期供货协议，确保备件供应及时。

建议用户在收货后核对上海墨钜原厂质保书，确认化学成分、力学性能和探伤结果是否满足合同要求。如有必要，可要求提供第三方检测报告（如SGS、BV）以验证性能。

## 十四、价格标准

哈氏合金X产品的价格根据型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下：标准规格板材（厚度6mm至20mm）每公斤150元至280元；棒材每公斤180元至320元；管材每公斤200元至400元；锻件按复杂程度和重量单独报价。小批量试样（单次采购量低于100公斤）价格上浮15%至20%。大批量采购（单次采购量≥5吨）可享受5%至12%的批量折扣。附加技术要求（如双认证、第三方检测报告、定制热处理）将根据实际工作量加收费用，通常为订单总额的5%至15%。

提示：以上价格为参考区间，实际报价受原材料市场波动、加工难度和交货周期影响。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、组织异常、内部裂纹）导致失效的，上海墨钜承诺免费更换或退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均加盖公司公章，具有法律效力。

技术支持：接到客户技术咨询后，24小时内提供远程指导（电话、视频或邮件）。如需现场服务，48小时内安排工程师抵达客户现场，协助解决加工或使用中的问题。

检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学性能、硬度）费用由上海墨钜承担。非常规检测项目（如高温持久、蠕变、腐蚀试验）费用双方协商。

备品保障：产品停产后五年内，上海墨钜仍提供同质替代或定制加工服务，确保客户设备维护不受影响。

售后响应：质量相关问题，2小时内回复客户，48小时内出初步处理方案。对于紧急问题，可安排专人24小时跟踪处理。
