XM21 耐晶间腐蚀焊接件 厂家直供 提供晶间腐蚀报告

# XM21 耐晶间腐蚀焊接件 厂家直供 提供晶间腐蚀报告

## 一、产品概述与适用范围

上海墨钜特殊钢有限公司供应的XM21属于奥氏体不锈钢大类，典型牌号为XM21（UNS S32100，对应中国牌号0Cr18Ni11Ti）。该产品是一种钛稳定化奥氏体不锈钢，通过在18-8型不锈钢中添加钛元素，有效抑制晶界贫铬现象，从而赋予材料优异的抗晶间腐蚀性能。产品适用于在450℃至850℃敏化温度区间服役或经历焊接热循环的工况环境，特别适用于需要出具晶间腐蚀检测报告的承压焊接结构件。核心优势包括：其一，在焊接热影响区及敏化温度区间内具有极低的晶间腐蚀敏感性，可通过ASTM A262 Practice E（铜-硫酸铜-硫酸法）或GB/T 4334 E法检测；其二，良好综合力学性能，室温抗拉强度≥520MPa，屈服强度≥205MPa，延伸率≥40%，兼具强度与塑性；其三，优异的高温抗氧化性，可在870℃以下长期使用；其四，加工性能优良，可进行冷弯、深冲及各类焊接工艺；其五，全批次附带原厂晶间腐蚀检测报告，确保材料质量可追溯。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）精炼设备，严格执行ASTM A240、ASTM A276、GB/T 24511等国内外标准，全流程工艺可追溯，从原料入库到成品出厂均经过光谱分析、力学测试、晶间腐蚀试验及无损检测，确保每一批XM21产品满足客户对耐晶间腐蚀焊接件的严苛要求。

## 三、核心功能

1. **抗晶间腐蚀功能**：通过添加钛元素（Ti含量≥5×C%），在高温或焊接过程中优先形成TiC碳化物，避免铬的碳化物沿晶界析出，从而防止晶界贫铬。典型试验条件下（650℃敏化处理1小时，然后进行硫酸-硫酸铜腐蚀试验），弯曲试样表面无晶间腐蚀裂纹产生，满足标准要求。

2. **耐高温氧化功能**：在870℃以下的空气中长期使用，表面形成致密的Cr₂O₃氧化膜，氧化增重率低于0.1g/m²·h（典型值，以实际质保书为准），有效防止高温氧化剥落。

3. **良好焊接功能**：可采用TIG焊、MIG焊、手工电弧焊等多种焊接方法，焊接接头在焊态下无需焊后热处理即可保持抗晶间腐蚀性能，适用于多层多道焊及厚板焊接结构。

4. **强韧匹配功能**：室温抗拉强度520-680MPa，屈服强度≥205MPa，延伸率≥40%，冲击功≥100J（室温，典型值），兼具高强度与优异韧性，适用于承受动载和冲击的焊接部件。

## 四、技术特点

**合金设计思路**：XM21的核心设计理念是通过钛元素的稳定化作用解决奥氏体不锈钢的晶间腐蚀问题。钛与碳的亲和力大于铬与碳的亲和力，在450-850℃温度区间内优先形成TiC，从而抑制Cr₂₃C₆沿晶界析出，保持晶界附近铬含量在11%以上。同时，控制碳含量≤0.08%，进一步降低碳化物析出风险。镍含量8-11%确保奥氏体组织稳定性，铬含量17-19%提供基础耐腐蚀性。

**冶炼工艺**：采用AOD（氩氧脱碳）精炼工艺，精确控制碳、钛、铬、镍等元素含量，钛含量控制在5×C%至0.70%之间，确保稳定化效果又不影响加工性能。对于特殊要求的厚板或锻件，可采用电渣重熔（ESR）进一步提纯，降低非金属夹杂物含量，提高材料纯净度。

**热处理制度**：标准供货状态为固溶处理，温度1050-1100℃，保温时间按有效厚度每25mm不少于1小时计算，然后水淬快速冷却，确保碳化物充分溶解并抑制其在冷却过程中析出。对于需要稳定化处理的工况，可在固溶后进行850-900℃保温2-4小时的稳定化处理，使钛充分与碳结合，进一步提高抗晶间腐蚀可靠性。

**显微组织控制**：固溶态组织为单一奥氏体，晶粒度5-7级（典型值，以实际质保书为准），允许存在少量TiN和TiC弥散析出相，但要求无连续网状碳化物沿晶界分布。通过控制钛含量与碳含量的比例（Ti/C比≥5），确保稳定化效果。

**无损检测及质量保证**：板材逐张进行超声波探伤（UT），按ASTM A435或GB/T 2970标准，合格级别为Ⅰ级；管材进行涡流探伤（ET）或水压试验；所有产品出厂前均进行光谱分析（OES）验证化学成分，并随机抽取试样进行晶间腐蚀试验，出具原厂检测报告。

## 五、应用领域

**化工装备行业**：用于制造耐腐蚀反应器、换热器、管道及储罐，特别是处理含有机酸、硝酸及弱腐蚀性介质的设备。

**石油天然气行业**：用于油田集输管线、分离器壳体、加热炉管束等焊接结构件，抵抗含硫油气及海水腐蚀环境。

**食品制药行业**：用于食品加工设备、啤酒发酵罐、制药反应釜及输送管道，满足卫生级焊接要求且无晶间腐蚀风险。

**能源电力行业**：用于核电站辅助系统管道、火电厂烟气脱硫装置、太阳能热发电吸热器管束等高温焊接部件。

**造纸行业**：用于造纸蒸煮器、漂白塔、回收锅炉等接触亚硫酸盐及碱液的焊接设备。

**环保工程行业**：用于垃圾焚烧发电厂的烟气冷却器、废水处理设备中的耐腐蚀焊接构件。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：碳C≤0.08；硅Si≤1.00；锰Mn≤2.00；磷P≤0.035；硫S≤0.030；铬Cr 17.00-19.00；镍Ni 8.00-11.00；钛Ti≥5×C%（最小值0.30，最大值0.70）；铁Fe余量。

**力学性能（室温，典型值，以实际质保书为准）**：抗拉强度Rm≥520MPa；屈服强度Rp0.2≥205MPa；延伸率A≥40%；硬度HB≤187；冲击功KV2≥100J（室温）。

**物理性能（典型值）**：密度7.93g/cm³；熔点1398-1427℃；热导率（100℃）16.3W/(m·K)，（500℃）21.5W/(m·K)；电阻率（20℃）0.73μΩ·m；线膨胀系数（20-100℃）16.6×10⁻⁶/℃，（20-500℃）18.0×10⁻⁶/℃；弹性模量（20℃）193GPa。

**耐腐蚀性能（典型值）**：晶间腐蚀试验按GB/T 4334 E法（硫酸-硫酸铜法），敏化处理后弯曲180°试样表面无裂纹；临界点蚀温度CPT（在1M NaCl溶液中，典型值）≥25℃；在65%硝酸中的腐蚀速率≤0.1mm/a（80℃，典型值）。

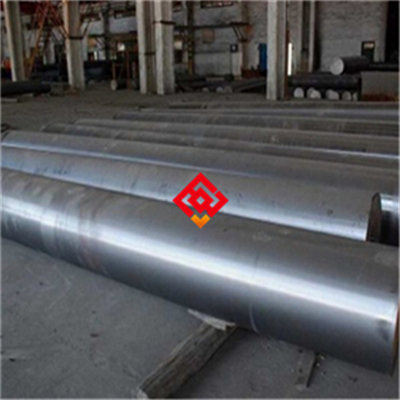

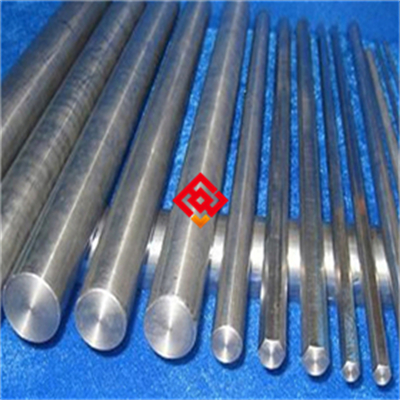

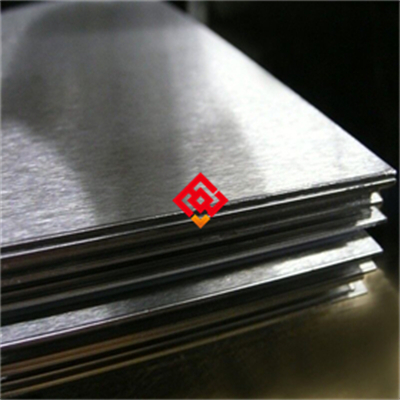

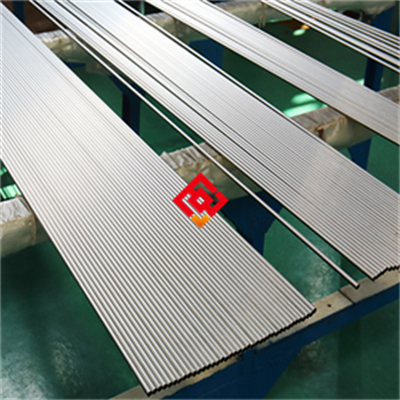

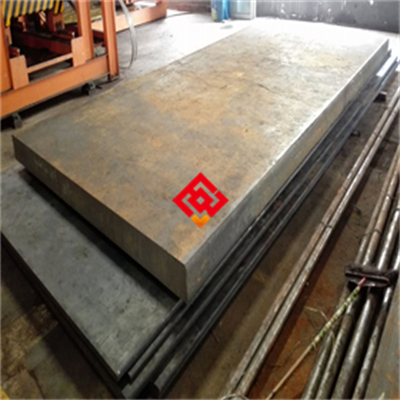

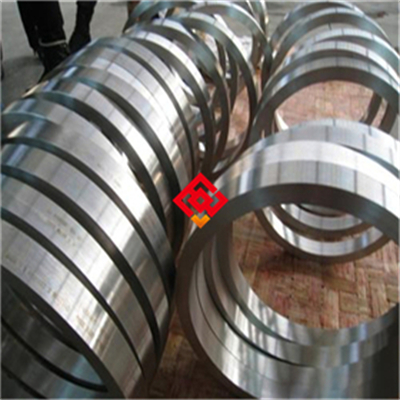

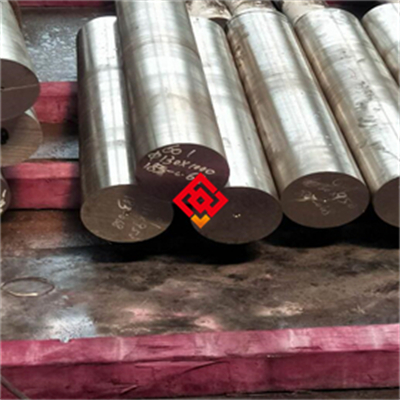

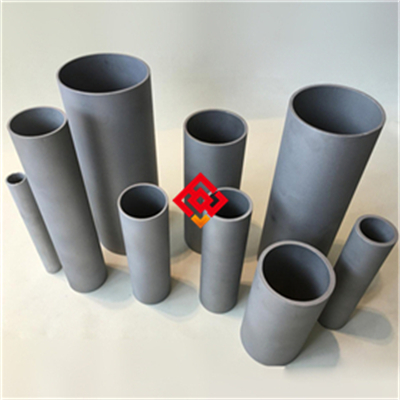

**产品规格范围**：板材厚度0.5-100mm，宽度1000-3000mm，长度2000-12000mm；棒材直径6-500mm；管材外径6-219mm，壁厚0.5-20mm；锻件按图纸定制；丝材直径0.5-8mm。

**交货状态**：固溶处理+酸洗表面（板材、管材）；固溶处理+磨光或车光（棒材、锻件）；冷拉状态（丝材）。所有产品均进行酸洗钝化处理，表面呈银白色均匀钝化膜。

**批次溯源码解读**：编码规则为MJ-XM21-年月-炉号-热处理批号-规格代码。例如：MJ-XM21-202503-A1234-HT05-12.0x2000x6000，其中“MJ”为上海墨钜缩写，“202503”为生产年月，“A1234”为炉号，“HT05”为热处理批次号，“12.0x2000x6000”为板材厚度、宽度及长度。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、晶间腐蚀试验结果、探伤报告及尺寸检验数据。

## 七、注意事项

1. **避免敏化温度区间长期服役**：XM21虽具有抗晶间腐蚀能力，但不建议在450-850℃温度区间长期服役超过1000小时，否则仍有可能因碳化物析出导致耐腐蚀性下降，特别是对于含氯离子环境。

2. **禁止接触高浓度氯化物环境**：在含氯离子浓度超过200ppm的酸性环境中（如湿氯、次氯酸盐），奥氏体不锈钢存在应力腐蚀开裂风险，应选用双相不锈钢或镍基合金替代。

3. **焊接后无需强制热处理**：XM21在焊态下即具有抗晶间腐蚀能力，一般无需焊后热处理。但若焊接件需进行冷加工成形，建议在成形后进行固溶处理以恢复耐腐蚀性能。

4. **注意加工硬化倾向**：奥氏体不锈钢冷加工时加工硬化率较高，冷弯、深冲等工序后硬度可升至HB250以上。若需后续焊接或进一步冷加工，应在中间工序进行固溶退火（1050-1100℃，水淬）软化。

5. **防止表面划伤与铁污染**：表面划伤会破坏钝化膜，成为点蚀或缝隙腐蚀的起点。搬运及加工过程中应使用橡胶垫或尼龙吊带，禁止使用钢丝绳直接接触。同时避免与碳钢工具接触导致铁污染，建议使用不锈钢专用工具或进行酸洗钝化处理去除铁污染。

6. **焊接前清理要求**：焊接坡口及两侧25mm范围内必须清除油污、油漆、标记笔迹及氧化皮，建议使用不锈钢刷或丙酮擦拭，禁止使用含氯溶剂或普通钢丝刷。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥通风仓库，温度-20℃至40℃，相对湿度上限70%。板材应放置在木质或橡胶垫架上，离地高度≥150mm，避免与地面直接接触。禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）及碳钢材料混存，防止电化学腐蚀或铁污染。

**包装规范**：小尺寸板材及棒材采用塑料薄膜缠绕密封，内置干燥剂（硅胶或分子筛），外层用木箱或编织袋包装。大尺寸板材采用防锈纸+塑料薄膜+木托盘组合包装，边缘用软质材料保护。管材两端用塑料塞封堵，防止异物进入。每件包装均粘贴标签，注明牌号、规格、炉号、重量及生产日期。

**运输注意事项**：运输过程中板材应平放固定，使用尼龙紧固带或橡胶垫木，禁止钢丝绳直接接触产品表面。车厢顶部需覆盖防水篷布，防止雨水侵袭。吊装时使用专用吊具（如C型吊具或真空吸盘），起吊点均匀分布，避免单点受力导致板材变形。明确标注禁止行为：禁止与腐蚀性物质（酸、碱、盐溶液）混放；禁止露天存放超过48小时；禁止踩踏、抛掷或拖拽产品；禁止在表面放置重物导致压痕。

## 九、加工操作规范

**切割操作**：推荐采用等离子切割（电流100-300A，切割速度500-3000mm/min，根据板厚调整）或带锯切割（锯条齿距4-6TPI，切削速度20-40m/min，冷却液使用水基乳化液）。厚度≤12mm的薄板可采用激光切割（功率2-6kW，氮气辅助气体，压力1.0-1.5MPa）。切割后热影响区需打磨去除氧化层，打磨深度至少0.5mm，然后进行酸洗钝化处理。注意事项：切割区域应设置防火隔离，操作人员佩戴防护面罩及阻燃手套。禁止使用普通砂轮片进行切割，因其含铁质杂质可能导致表面铁污染；禁止使用氧乙炔火焰切割，因热输入过大易导致敏化。

**焊接操作（适用时）**：推荐采用TIG焊（钨极氩弧焊，直流正接，焊接电流80-200A，电弧电压12-16V，焊接速度100-200mm/min）或MIG焊（熔化极惰性气体保护焊，焊接电流150-300A，电压22-28V，送丝速度6-12m/min）。填充金属推荐选用ER321（AWS A5.9）或同材质焊丝，直径1.6-3.2mm。保护气体采用99.99%纯氩气，流量8-15L/min，层间温度控制在150℃以下。焊后无需热处理，但若要求提高耐腐蚀性，可进行850℃×2h稳定化处理。注意事项：焊接前必须清理坡口及两侧，焊接过程中保持短弧操作，控制热输入≤1.5kJ/mm。禁止使用酸性焊条（如E6013）进行焊接，因焊缝成分不匹配会降低抗腐蚀性；禁止在风速超过2m/s的环境下焊接，否则保护气体失效。

**热处理操作**：固溶处理温度1050-1100℃，保温时间按有效厚度每25mm≥1小时计算，然后快速水淬（水温≤40℃，入水时间≤30秒）。注意事项：热处理炉内气氛应为中性或微氧化性，避免还原性气氛导致表面渗碳。禁止采用空冷或炉冷方式，因冷却速度不足会导致碳化物再次析出；禁止在固溶处理后进行任何加热至450-850℃的工序，除非进行后续稳定化处理。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、法兰）推荐使用同材质XM21或更高级别的304L/316L不锈钢，避免使用碳钢连接件导致电偶腐蚀。密封垫片应选用无石棉、不含卤素的柔性石墨垫片或PTFE（聚四氟乙烯）垫片，禁止使用含氯橡胶垫片。安装后若焊缝或表面存在氧化色，需进行酸洗钝化处理（酸洗液配方：硝酸10-15%+氢氟酸1-3%，温度50-60℃，浸泡10-30分钟），然后用清水冲洗干净并干燥，恢复表面钝化膜。

**日常维护方法**：清洁周期根据使用环境确定，一般工业环境每3-6个月清洁一次，腐蚀性环境每月一次。清洗剂选用中性清洁剂（pH值6-8）或专用不锈钢清洁剂，禁止使用含氯漂白剂、盐酸、硫酸或钢丝球。清洁后用清水冲洗并擦干，对于表面轻微锈斑，可用不锈钢钝化膏擦拭后清洗。

**常见故障及解决方法**：

- 表面点蚀：表现为局部针孔状腐蚀坑，通常由氯离子或铁污染引起。处理措施：用不锈钢刷或尼龙刷清除腐蚀产物，然后用酸洗钝化膏处理，最后清水冲洗干燥。若点蚀深度超过板厚10%，需更换部件。

- 焊缝开裂：多由焊接应力或热输入不当引起。处理措施：先进行渗透检测确定裂纹范围，用砂轮打磨去除裂纹（打磨深度至少超过裂纹末端2mm），然后进行补焊（采用小热输入多层多道焊，层间温度≤100℃），焊后进行消除应力处理（850℃×2h，空冷）。

- 变形：焊接或热处理后产生翘曲。处理措施：采用机械校平（压力机或辊平机），校平后检查表面是否有划伤；或进行热校平（加热至850-900℃，保温后加压校平，然后空冷）。

## 十一、安全警示与应急处理

**高温操作安全**：进行固溶处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号10-13）及阻燃服（防火等级≥Class 2）。工件冷却至室温前（表面温度＜50℃）禁止触碰，设置警示标识及隔离围栏。现场灭火器应配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑灭电气设备火灾。

**切割加工安全**：等离子或激光切割时，操作人员必须佩戴自动变光焊接面罩（遮光号9-13），穿长袖阻燃工作服。切割区域应配备排烟系统（排风量≥2000m³/h），及时排出金属烟尘及臭氧。火花隔离要求：切割区域周围3米内清除可燃物，设置防火毯或金属挡板。

**产品损坏或腐蚀后的应急处理**：若发现产品因晶间腐蚀导致断裂或泄漏，立即停机并隔离故障区域，切断介质源（关闭阀门或排空管道）。人员必须佩戴防酸手套、护目镜及防护服，避免接触腐蚀介质。对于泄漏的酸碱性介质，使用碳酸氢钠（酸性介质）或稀醋酸（碱性介质）进行中和，然后用吸附材料（如蛭石或沙土）收集并装入专用废弃物容器。废弃物分类为HW类（危险废物），按照当地环保法规交由有资质的处置单位处理，严禁倒入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体工况的焊接工艺评定（WPS/PQR）建议及晶间腐蚀试验方案。

## 十三、购买建议

在选择XM21产品时，建议您从以下维度评估匹配度：首先，确认应用场景是否涉及焊接或敏化温度区间服役，这是选择钛稳定化不锈钢的核心依据。其次，关注关键性能参数，包括晶间腐蚀试验结果（应提供ASTM A262 E法或GB/T 4334 E法报告）、PREN值（点蚀当量，XM21典型值约18-20，适用于弱腐蚀环境）、高温持久强度（如需要870℃以上使用，建议选用更高等级的347H或耐热钢）。第三，根据行业要求确认认证需求，如ASME锅炉压力容器规范认证、NACE MR0175（抗硫化物应力腐蚀）认证、船级社认证（DNV、BV、LR等）或ISO 9001体系认证。第四，建议备品备件比例为10-15%，特别是对于连续生产的关键设备，确保维修时无需等待采购。

强烈建议您核对上海墨钜原厂质保书，确认化学成分、力学性能及晶间腐蚀试验结果是否满足标准要求。对于重要工程项目，可要求提供第三方检测报告（如SGS、BV）进行性能验证，特别是晶间腐蚀试验及室温力学性能复验。

## 十四、价格标准

XM21产品参考价格区间如下：板材（厚度6-30mm）约25-45元/公斤；棒材（直径20-100mm）约30-55元/公斤；管材（外径57-219mm）约35-65元/公斤；锻件（按图纸定制）约50-90元/公斤。价格随牌号、规格尺寸、采购数量及附加技术要求浮动。批量折扣政策：单批次采购量≥5吨可享5-12%折扣，≥20吨可享12-18%折扣。小批量试样（≤100公斤）加价规则：通常上浮15-20%，最低起订量5公斤。如需附加双认证（如ASME+船级社）、第三方检测（SGS/BV）或定制热处理（如稳定化处理），每项加收5-10%费用。具体报价请联系曾先生获取精确订单报价，根据您提供的规格、数量及交货期要求进行核算。

## 十五、服务与保障

**质保期**：自交付之日起12个月。质保期内，因材料内在质量缺陷（如化学成分不符、晶间腐蚀不合格、力学性能未达标）导致失效的，上海墨钜免费更换同规格产品或全额退款（不含安装及停工损失）。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、晶间腐蚀试验结果、超声波探伤报告及尺寸检验数据）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接参数、热处理制度及酸洗钝化方法）。

**技术支持**：24小时内远程指导（电话、邮件或视频会议）；如需现场服务（如焊接工艺评定指导、故障分析），48小时内工程师抵达现场，差旅费用由客户承担。

**检测服务**：可安排SGS、BV等第三方检测机构进行到货复验，常规检测项目（化学成分、力学性能、晶间腐蚀试验）费用由上海墨钜承担，非常规项目（如高温持久试验、应力腐蚀试验）费用由双方协商。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护需求得到满足。

**售后响应**：质量问题2小时内回复（工作日），48小时内出具初步解决方案（含原因分析、处置建议及时间节点），确保客户生产不受长期影响。
