# SUH409L 铁素体耐热排气歧管 厂家直供 卷板 提供高温抗氧化报告

## 一、产品概述与适用范围

SUH409L属于铁素体耐热不锈钢大类，典型牌号为SUH409L（对应国标0Cr11Ti，UNS S40900）。该产品专为汽车排气系统高温部件设计，具有优异的高温抗氧化性能、良好的热疲劳抗力以及适中的高温强度。使用温度范围通常在600℃至850℃之间，短时极限使用温度可达900℃。核心优势包括：第一，高温抗氧化性能突出，在800℃下氧化增重率低于0.1g/m²·h；第二，热膨胀系数低，与陶瓷载体匹配性好，可有效降低热应力；第三，良好的冷热加工性能，适合冲压成型及焊接制造；第四，成本优势明显，相比奥氏体耐热钢更具经济性；第五，批次稳定性高，全流程工艺可追溯，适合大批量连续生产。

## 二、品牌与产地

本产品品牌为上海墨钜特殊钢有限公司，生产产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与氩氧脱碳（AOD）双联工艺线，严格执行ASTM A240、JIS G4305及GB/T 3280标准。公司建立了从冶炼、连铸、热轧、冷轧到退火酸洗的全流程质量追溯体系，每批次产品均附原厂质保书，确保材料性能稳定可靠。

## 三、核心功能

SUH409L铁素体耐热不锈钢的核心功能包括以下四项：

第一，耐高温氧化功能。在800℃循环氧化试验中，氧化增重率典型值低于0.08g/m²·h，表面形成致密的Cr₂O₃（铬的氧化物）保护膜，有效阻止氧原子向内扩散。

第二，抗热疲劳性能。由于铁素体基体的低线膨胀系数（在20-800℃范围内平均线膨胀系数约为11.5×10⁻⁶/K），该材料在反复加热冷却循环中产生的热应力较小，适用于排气歧管、催化转化器壳体等热循环剧烈部件。

第三，良好成型与焊接性能。SUH409L含钛稳定化元素，可有效抑制焊接热影响区的晶粒粗化，同时避免晶间腐蚀倾向。冷弯性能优良，180°弯曲试验不开裂。

第四，成本效益优势。相比奥氏体耐热钢如304L或321，SUH409L的镍含量极低，原材料成本显著降低，同时满足排气系统对耐热性能的基本要求，是替代高镍耐热钢的经济方案。

## 四、技术特点

**合金设计思路**：SUH409L的关键合金元素为铬（Cr）和钛（Ti）。铬含量控制在10.5%-11.75%之间，确保在高温下形成稳定的Cr₂O₃氧化膜；钛的添加量约为碳含量的6倍以上，优先与碳结合形成TiC（碳化钛）析出相，从而抑制Cr₂₃C₆（铬的碳化物）在晶界析出，避免晶间腐蚀。低碳（C≤0.03%）设计进一步降低了碳化物析出风险。

**冶炼工艺**：采用AOD（氩氧脱碳）精炼工艺，精确控制碳含量和钛收得率。钢水经LF炉外精炼去除非金属夹杂物，随后进行连铸或模铸。对于特殊要求批次，可追加真空脱气处理以降低气体含量。

**热处理制度**：标准交货状态为退火处理。退火温度范围为750℃-850℃，保温时间根据板厚按每毫米2-3分钟计算，随后空冷或水冷。退火后组织为等轴铁素体晶粒，晶粒度控制在5-8级（ASTM标准）。

**显微组织控制**：通过控制钛碳比（Ti/C≥8）和退火温度，确保碳化物以TiC形式均匀弥散分布，避免Cr₂₃C₆沿晶界析出。正常组织为单相铁素体，允许少量TiC颗粒存在，无有害σ相（一种脆性金属间化合物）或χ相。

**无损检测及质量保证**：每批次产品均执行以下检测：超声波探伤（UT）按ASTM A578标准C级验收；表面缺陷采用涡流探伤（ET）在线检测；必要时进行液体渗透检测（PT）检查表面微裂纹。化学成分采用直读光谱仪（OES）分析，力学性能按GB/T 228标准执行。

## 五、应用领域

第一，汽车排气系统：排气歧管总成，承受发动机排出的高温废气（600-850℃），要求材料具有抗高温氧化和热疲劳性能。

第二，催化转化器壳体：用于封装三元催化转化器，工作温度可达900℃，要求材料在高温下保持结构稳定。

第三，柴油颗粒过滤器（DPF）外壳：用于再生过程中的高温环境，温度波动大，要求材料抗热震性能良好。

第四，热交换器部件：用于工业炉窑或锅炉的烟气预热器，耐含硫烟气腐蚀。

第五，家用电器发热元件支撑件：如电炉、烤箱内胆支架，要求耐高温且成本可控。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：碳C:≤0.03；硅Si:≤1.00；锰Mn:≤1.00；磷P:≤0.040；硫S:≤0.030；铬Cr:10.50-11.75；钛Ti:≥6×C%；镍Ni:≤0.50；氮N:≤0.03；铁Fe:余量。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm:≥380 MPa；屈服强度Rp0.2:≥175 MPa；延伸率A:≥25%；硬度:≤85 HRB（洛氏硬度B标尺）；180°弯曲试验:d=2a（弯心直径等于2倍板厚），弯曲后无裂纹。

**物理性能**：密度:7.75 g/cm³；熔点:1420-1480℃；热导率:25℃时约25 W/(m·K)，500℃时约28 W/(m·K)；电阻率:20℃时约0.60 μΩ·m；线膨胀系数:20-800℃范围内平均11.5×10⁻⁶/K；弹性模量:200 GPa。

**耐腐蚀/高温性能**：高温抗氧化性:800℃×100h循环氧化试验，氧化增重率≤0.10 g/m²·h（典型值）；临界点蚀温度（CPT）:在1M NaCl溶液中测定，CPT约25℃（典型值，非主要评价指标）；高温持久强度:700℃/1000h持久强度约20 MPa（典型值）。

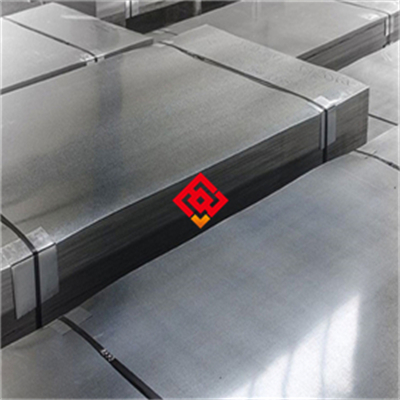

**产品规格范围**：卷板厚度0.5-3.0mm，宽度600-1250mm，单卷重量3-8吨；平板厚度0.5-6.0mm，尺寸1000×2000mm或1219×2438mm；可定制分条窄带及定尺纵剪。

**交货状态**：退火态（A），表面处理为酸洗表面（2B）或冷轧退火表面（No.2D）。可根据要求提供表面磨光（No.4）或镜面抛光。

**批次溯源码解读**：编码规则示例：MJ-SUH409L-2025-03-0156-HT-01-1.5×1250。其中“MJ”代表上海墨钜；“SUH409L”为牌号；“2025-03”为生产年月；“0156”为炉号；“HT”为热处理批号（HT代表退火处理）；“01”为连续批次号；“1.5×1250”代表规格（厚度1.5mm×宽度1250mm）。客户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验结果。

## 七、注意事项

第一，避免在450-550℃温度区间长期服役，该温度范围内可能发生475℃脆性，导致材料冲击韧性显著下降。

第二，焊接后若需进行消除应力处理，应严格控制温度在650-750℃之间，保温后快速冷却（空冷或水冷），避免在475℃脆性区间停留。

第三，加工过程中应避免剧烈冷变形超过20%，否则需进行中间退火（750℃×30min空冷）以恢复塑性。

第四，表面划伤或凹坑会破坏氧化膜连续性，在高温服役时可能成为局部过氧化起点，因此搬运和加工过程中应保护表面。

第五，与含硫气氛（如高硫燃油燃烧产物）接触时，氧化速率会加快，建议在含硫环境中使用前确认腐蚀数据。

第六，该材料为铁素体不锈钢，具有磁性，需注意在需要非磁性部件的场合不适用。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10℃至40℃，相对湿度上限为60%。板材应放置在干燥、通风的仓库内，地面垫材使用木托盘或橡胶垫，禁止直接接触水泥地面。禁止与酸、碱、盐类化学品及重金属粉末混存，避免氯离子污染。

**包装规范**：卷板采用防锈纸+塑料薄膜缠绕封装，内附干燥剂袋（硅胶或分子筛），外层用木托架或钢带加固。平板采用塑料薄膜包裹后，置于木箱内，板间夹衬中性纸。出口包装需增加防潮膜和防水油毡。

**运输注意事项**：运输过程中应使用遮雨篷布覆盖，防止雨水和暴晒。卷板卧放固定，使用木楔或橡胶垫防止滚动；平板立放倾斜不超过15度。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用铁钩吊装。

## 九、加工操作规范

**切割**：推荐采用等离子切割或激光切割。等离子切割参数：切割电流100-200A，切割速度1-3m/min，保护气体为氮气或氩气。激光切割推荐功率2-4kW，切割速度3-8m/min，辅助气体为氮气或氧气。切割后需用角磨机打磨去除热影响区氧化皮，打磨深度不少于0.5mm。禁止使用普通砂轮片切割，应使用不锈钢专用砂轮片（氧化铝或碳化硅材质），防止铁屑嵌入表面导致点蚀。

**焊接**：推荐采用TIG焊（钨极氩弧焊）或MIG焊（熔化极惰性气体保护焊）。填充金属推荐使用ER409L焊丝或ER308L焊丝（需确认与母材匹配性）。TIG焊参数：焊接电流80-150A，焊接速度100-200mm/min，保护气体为99.99%纯氩，流量8-15L/min。层间温度控制在150℃以下，避免过热。焊后可不进行热处理，但若要求消除应力，可在650-700℃保温30-60分钟后空冷。注意事项：焊接前需清洁坡口及两侧20mm范围内的油污、水分和氧化皮；禁止使用含氯的清洗剂；禁止在潮湿环境下焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：退火温度750-850℃，保温时间按板厚每毫米2-3分钟计算，冷却方式为空冷或水冷。注意事项：退火温度不得超过850℃，否则晶粒粗化影响力学性能；禁止在450-550℃区间缓慢冷却；水冷后应及时干燥防止生锈。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同材质SUH409L或更高级别的耐热钢如304L或321。密封垫片应选用不含卤素（氯、氟）的垫片，如石墨垫片或陶瓷纤维垫片，避免使用含氯橡胶垫片，防止高温下释放腐蚀性气体。安装完成后，建议进行酸洗钝化处理（酸洗液配方：10%硝酸+2%氢氟酸，温度40-50℃，浸泡10-20分钟，后用清水冲洗并干燥），以恢复表面钝化膜。

**日常维护方法**：清洁周期建议每3-6个月一次，使用中性清洗剂（pH值6-8）或温水清洗，禁止使用含氯的清洁剂如次氯酸钠或盐酸。对于高温服役后的表面氧化层，可用不锈钢专用抛光膏进行抛光处理。长期停用时应保持干燥，涂覆防锈油保护。

**常见故障及解决方法**：第一，表面点蚀：若出现红褐色锈点，多为氯离子污染所致，应使用不锈钢酸洗钝化膏局部处理，去除锈点后重新钝化。第二，焊缝开裂：若发现焊缝区域出现裂纹，首先检查焊接工艺是否得当，尤其是层间温度是否超标；如为热影响区开裂，需进行650℃消除应力退火处理。第三，变形：排气歧管在使用中发生翘曲变形，多为热应力集中所致，应检查设计结构是否合理，增加加强筋或调整壁厚；轻微变形可冷压校正后重新退火。

## 十一、安全警示与应急处理

**高温操作安全**：处理高温工件时必须佩戴耐高温手套（耐温300℃以上）、防护面罩和阻燃服。禁止徒手触碰未冷却工件，工件冷却至室温后方可搬运。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

**切割加工安全**：操作等离子切割或激光切割时，必须佩戴遮光号合适的防护面罩（遮光号推荐11-14号），并开启排烟系统及时抽走烟尘。切割区域应设置火花隔离帘，防止火花引燃周围易燃物。禁止在无排烟系统的密闭空间内进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现产品发生严重腐蚀或穿孔泄漏，应立即停机隔离，切断介质源（如废气或冷却介质）。操作人员应穿戴防酸手套和护目镜，对泄漏介质进行中和处理（如酸性介质用碳酸氢钠溶液中和）并收集至专用容器。废弃物应分类为HW类危险废物，委托有资质的单位处置。禁止直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据以下维度选择合适的产品规格：首先，应用场景匹配度——若用于排气歧管，推荐厚度1.5-2.0mm卷板，要求提供800℃高温抗氧化报告；若用于催化转化器壳体，推荐厚度0.8-1.2mm卷板。其次，关键性能参数应重点关注高温氧化增重率（≤0.1g/m²·h）和热疲劳寿命（循环次数不低于1000次）。第三，认证要求——对于出口项目，需确认是否要求船级社认证（如DNV、BV）或NACE MR0175标准；国内项目通常要求ISO 9001体系认证即可。第四，备品备件比例建议按订单量的5%-10%预留，以备维修更换。最后，建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。

## 十四、价格标准

SUH409L卷板参考价格区间：厚度1.0-2.0mm卷板，单价约18-28元/公斤（根据厚度和宽度浮动）；平板产品约20-32元/公斤。批量折扣政策：单批次采购量≥5吨，可享受5-12%折扣；≥20吨，折扣幅度可至15%。小批量试样（≤500公斤）加价规则通常上浮15-20%。附加技术要求（如双认证、第三方检测、定制热处理）将额外收取费用，具体金额根据检测项目数量确定。提示：具体报价请联系曾先生获取精确订单报价，以上价格为参考区间，实际价格以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、非金属夹杂物超标、热处理不当等）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分分析、力学性能检测、无损探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导；如需现场服务，承诺48小时内工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可根据客户要求安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、金相分析）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍提供同质替代产品或定制加工服务，确保客户维修更换需求得到满足。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案，确保客户损失最小化。
