Rene41 镍基高温合金涡轮叶片 厂家直供 提供高温持久试验

# Rene41 镍基高温合金涡轮叶片 厂家直供 提供高温持久试验

## 一、产品概述与适用范围

Rene41是一种沉淀硬化型镍基高温合金，属于典型的高温合金大类。该牌号由美国特种金属公司开发，广泛应用于航空发动机涡轮叶片、导向叶片及高温紧固件等关键热端部件。Rene41合金在760℃至980℃范围内具有优异的高温强度、抗蠕变性能和抗氧化能力，其使用温度上限可达1000℃（短时服役）。核心优势包括：一、高温持久强度优异，在980℃/100MPa条件下持久寿命超过100小时；二、良好的抗热疲劳性能，适用于频繁启停的工况；三、组织稳定性好，长期服役后析出相粗化速率低；四、可进行多种热处理制度调控，满足不同服役条件要求；五、焊接性能较同类沉淀硬化合金更优，可采用氩弧焊进行修复。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产供应，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及电渣重熔设备，严格执行ASTM和GB/T标准组织生产，全流程工艺可追溯。Rene41合金从原料筛选到成品出厂，历经化学成分分析、力学性能测试、无损检测及高温持久试验验证，确保每一批次产品均符合航空级质量要求。

## 三、核心功能

1. 耐高温氧化功能：在1000℃以下空气中连续服役，氧化增重率低于0.15mg/cm²·h，表面形成致密Cr₂O₃和Al₂O₃复合氧化膜，有效阻止基体进一步氧化。

2. 高温持久强度功能：在900℃/200MPa条件下，持久寿命不低于50小时，延伸率大于5%，满足涡轮叶片在高温高压燃气环境中的承载需求。

3. 抗热疲劳功能：经1000次室温至900℃循环热冲击后，表面未出现宏观裂纹，适用于航空发动机起飞-巡航-降落的反复热循环工况。

4. 组织稳定性功能：经长期时效处理（800℃/1000小时）后，γ′相（Ni₃(Al,Ti)型沉淀相）体积分数维持在40%以上，粗化速率小于0.05μm/h，保证合金在服役期间性能衰减可控。

## 四、技术特点

**合金设计思路**：Rene41合金以镍为基体，通过添加约19%的铬提高抗氧化和耐腐蚀性能，加入约10%的钴降低基体堆垛层错能、提高蠕变抗力，添加约3.2%的钛和约1.7%的铝形成γ′沉淀强化相，同时加入约10%的钼和约3%的钨进行固溶强化。碳含量控制在0.09%左右，形成少量MC型碳化物（如TiC）钉扎晶界，提高高温强度。

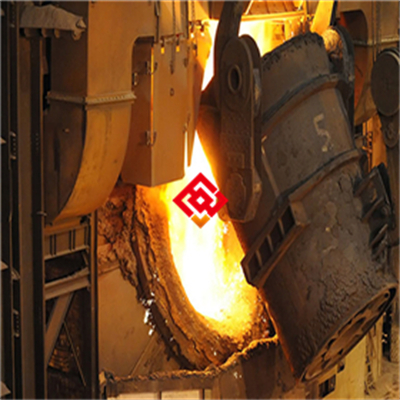

**冶炼工艺**：采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺。VIM阶段完成合金化与精炼，去除气体和有害杂质；VAR阶段进一步降低氧、氮含量，改善铸锭凝固组织，消除宏观偏析，最终得到高纯净度、组织均匀的合金锭。

**热处理制度**：标准热处理包括三步：一、固溶处理：1175℃保温4小时，空冷，使γ′相完全溶解；二、中间时效：1080℃保温4小时，空冷，析出粗大γ′相；三、最终时效：760℃保温16小时，空冷，析出细小γ′相并调整其尺寸分布。该制度可得到最佳的高温强度与塑性匹配。

**显微组织控制**：固溶处理后晶粒度控制在ASTM 4-6级，避免晶粒过细导致蠕变强度下降或过粗导致塑性降低。时效后γ′相尺寸分为两类：一次γ′相约0.5-1.0μm，二次γ′相约0.05-0.15μm，两者共同提供强化效果。严格控制δ相（Ni₃Nb型）析出量低于1%，防止其降低塑性和韧性。

**无损检测及质量保证**：每件产品均进行超声波探伤（UT），检测标准按ASTM E2375或GB/T 4162执行，验收等级为A级。关键部位增加液体渗透检测（PT），按ASTM E1417执行。化学成分采用直读光谱仪和碳硫分析仪联合检测，力学性能测试配备高温持久试验机，可提供900℃、950℃、980℃等多温度点持久数据。

## 五、应用领域

- 航空发动机领域：用于涡轮叶片、导向叶片、涡轮盘及燃烧室支撑环等热端部件，工作温度可达980℃。

- 燃气轮机领域：用于工业燃气轮机的第一级动叶片和静叶片，承受高温燃气冲蚀。

- 石油化工领域：用于高温高压反应器内件、裂解炉管支撑件，服役温度可达850℃。

- 航天推进领域：用于火箭发动机涡轮泵叶片及高温密封件，短时使用温度可达1050℃。

- 核能工程领域：用于高温气冷堆中的支撑构件和热交换器部件，要求长期抗辐照和高温稳定性。

- 汽车涡轮增压器领域：用于高性能柴油发动机涡轮转子叶片，提升增压器热端耐久性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：碳C:0.06-0.12；铬Cr:18.0-20.0；钴Co:10.0-12.0；钼Mo:9.0-10.5；钛Ti:3.0-3.5；铝Al:1.4-1.8；钨W:2.5-3.5；铁Fe:≤2.0；锰Mn:≤0.50；硅Si:≤0.50；磷P:≤0.015；硫S:≤0.015；硼B:0.003-0.010；锆Zr:0.02-0.12；镍Ni:余量。

**力学性能（室温，典型值，以实际产品质保书为准）**：抗拉强度Rm:≥1100MPa；屈服强度Rp0.2:≥850MPa；延伸率A:≥12%；断面收缩率Z:≥15%；硬度HB:≥350；冲击功Akv:≥20J。

**高温力学性能（980℃，典型值，以实际产品质保书为准）**：抗拉强度Rm:≥550MPa；屈服强度Rp0.2:≥400MPa；延伸率A:≥15%；持久强度（980℃/100MPa）:≥100小时。

**物理性能（典型值，以实际产品质保书为准）**：密度:8.25g/cm³；熔点:1320-1380℃；热导率（20℃）:11.5W/(m·K)；热导率（900℃）:23.8W/(m·K)；电阻率（20℃）:1.35μΩ·m；线膨胀系数（20-900℃）:15.8×10⁻⁶/K；弹性模量（20℃）:210GPa；弹性模量（900℃）:155GPa。

**耐腐蚀/高温性能**：氧化增重率（1000℃/100h）:≤0.25mg/cm²；高温持久强度（900℃/200MPa）:≥50小时；热疲劳抗力（1000次循环，20-900℃）:无宏观裂纹。

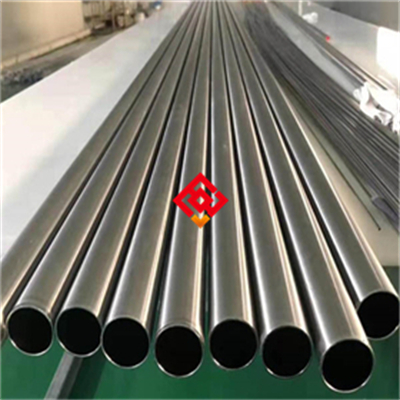

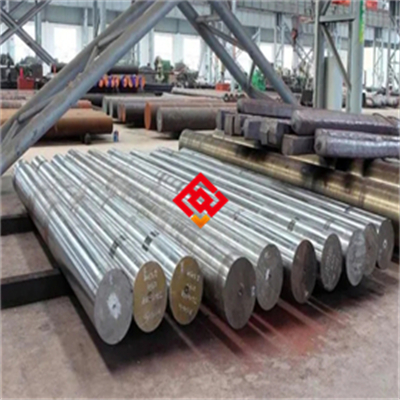

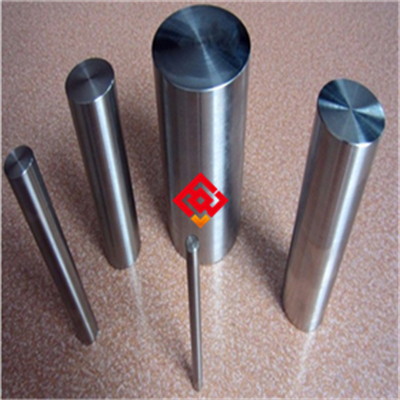

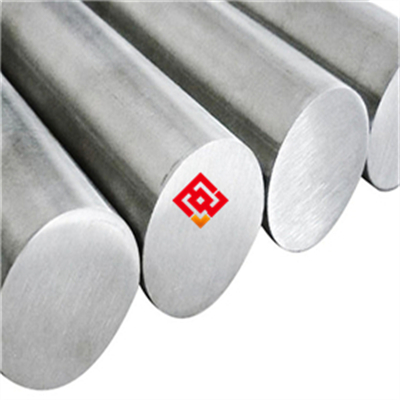

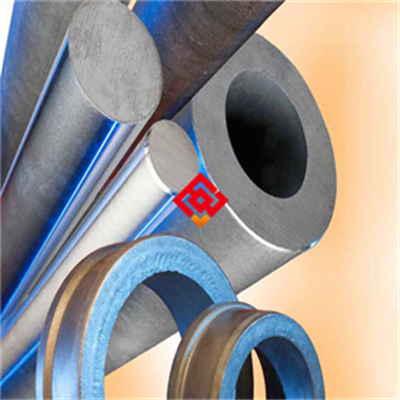

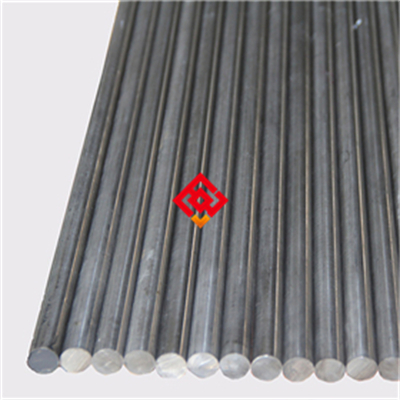

**产品规格范围**：棒材直径10-300mm，长度500-6000mm；板材厚度2-50mm，宽度1000-2000mm；锻件按图纸定制，单件重量可达500kg；丝材直径0.5-8mm；管材外径20-200mm，壁厚2-30mm。涡轮叶片按客户图纸精密铸造或锻造加工。

**交货状态**：固溶+时效状态（标准热处理态）；或固溶态（客户自行时效）。表面处理可提供车光、磨光或酸洗态。

**批次溯源码解读**：编码规则为MJ-R41-年月-炉号-热处理批号-规格代码。例如：MJ-R41-202503-A1234-HT05-B20，其中MJ代表上海墨钜，R41代表牌号，202503代表生产年月，A1234代表冶炼炉号，HT05代表热处理批号，B20代表棒材直径20mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及高温持久试验数据。

## 七、注意事项

1. 避免在650-750℃温度区间长期服役，该区间易析出有害的σ相（一种脆性金属间化合物），导致合金脆化，冲击韧性下降超过50%。

2. 禁止在含硫气氛或还原性硫化物环境中使用，硫会优先与铬反应生成硫化铬，破坏氧化膜保护性，加速高温腐蚀。

3. 焊接后必须进行焊后热处理（PWHT），推荐在760℃保温2-4小时，空冷，以消除焊接残余应力并恢复γ′相强化效果，禁止焊后直接使用。

4. 加工硬化倾向显著，冷加工变形量超过15%时必须进行中间退火处理（1080℃保温1小时，空冷），防止加工硬化导致开裂。

5. 表面划伤或磕碰会显著降低疲劳寿命，涡轮叶片等关键件表面粗糙度Ra不得大于0.8μm，加工和转运过程中必须使用软质保护套。

6. 热处理时升温速度不宜过快，建议控制在100℃/h以内，防止热应力导致变形或开裂，禁止直接放入高温炉。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10℃至40℃，相对湿度上限60%。产品应放置于木质或橡胶垫板上，离地高度不低于15cm。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。仓库内不得有氯离子来源（如漂白剂、盐酸挥发物等）。

**包装规范**：棒材和锻件采用塑料薄膜包裹后，放入内衬防锈纸的木箱，箱内放置干燥剂（硅胶或分子筛），干燥剂用量不低于每立方米50g。板材采用防锈油喷涂后，用聚乙烯薄膜密封，外层加编织袋或钢带捆扎。丝材缠绕在工字轮上，外层包裹防潮布。

**运输注意事项**：运输过程中产品必须牢固固定，使用尼龙绑带或软质吊带，禁止钢丝绳直接接触产品表面。车厢需加盖防雨布，避免暴晒和雨淋。吊装时使用专用吊具，吊带与产品接触处加垫橡胶垫。明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放超过24小时；禁止踩踏、抛掷或翻滚产品；禁止使用铁锤直接敲击产品表面。

## 九、加工操作规范

**切割**：推荐采用带锯切割，锯条线速度控制在15-25m/min，进给量0.02-0.05mm/齿，使用水基切削液冷却。厚度超过50mm的板材推荐使用激光切割，功率不低于4kW，切割速度200-500mm/min，辅助气体为高纯氮气（纯度≥99.99%）。切割后必须用锉刀或砂轮机打磨去除热影响区和毛刺，打磨深度不小于0.5mm。禁止使用普通树脂砂轮片进行切割，因其易导致局部过热和表面微裂纹。详细切割参数表可向上海墨钜索取说明书。

**焊接**：推荐采用钨极氩弧焊（TIG），填充金属选用同牌号Rene41焊丝或ERNiCrCoMo-1焊丝。焊接电流80-150A（直流正接），电压12-18V，焊接速度80-150mm/min。层间温度控制在100℃以下，使用高纯氩气保护（纯度≥99.999%），流量10-15L/min，背面需同步通气保护。焊后必须进行焊后热处理：760℃保温2-4小时，空冷。注意事项：焊接前必须清理母材表面氧化皮和油污；焊接过程中严禁焊枪抖动；禁止使用含硫或含氯的清洗剂。详细焊接工艺参数包请向上海墨钜索取。

**热处理**：固溶处理：1175℃±10℃，保温时间按截面厚度计算，每25mm保温1小时，但不少于2小时，空冷或快速风冷。中间时效：1080℃±10℃，保温4小时，空冷。最终时效：760℃±5℃，保温16小时，空冷。注意事项：热处理前必须将产品表面油污清洗干净；炉内气氛控制为微氧化性气氛（空气气氛即可）；禁止在还原性气氛或真空中进行固溶处理，否则会导致铬的挥发和表面脱碳。详细热处理曲线图请向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：涡轮叶片与轮盘连接推荐使用同材质Rene41或更高级别合金（如Inconel 718）制成的紧固件。密封垫片应选用无卤素材料，推荐膨胀石墨垫片或云母垫片，禁止使用含聚四氟乙烯或含氯橡胶的垫片，防止高温下释放腐蚀性气体。安装完成后，若接触介质为燃气或腐蚀性气体，建议进行酸洗钝化处理：使用20%硝酸加3%氢氟酸溶液，在50℃浸泡15-20分钟，然后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期根据服役环境确定，航空发动机每100飞行小时检查一次，工业燃气轮机每500运行小时检查一次。清洗剂推荐使用中性水基清洗剂或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。每次清洁后需用压缩空气吹干，并检查表面有无氧化剥落、裂纹或变形。长期停用前应喷涂防锈油（如溶剂稀释型防锈油）进行保护。

**常见故障及解决方法**：

- 表面点蚀：若发现表面出现针孔状腐蚀坑，首先停机隔离，用120目砂纸打磨去除腐蚀产物，然后用10%硝酸溶液进行钝化处理。若点蚀深度超过0.5mm，需更换部件。

- 焊缝开裂：检查裂纹长度和深度，浅层裂纹（深度小于1mm）可采用打磨去除后重新焊接修复；深层裂纹需切除整段焊缝重新焊接，并确保焊后热处理到位。

- 变形超标：若叶片变形量超过设计允许值（通常为0.5mm），可采用热校形处理：在760℃保温2小时后加压校正，冷却后重新检测尺寸。禁止冷校形，否则会导致应力集中和早期开裂。

## 十一、安全警示与应急处理

**高温操作安全**：操作热处理炉或高温部件时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（透光率不低于80%）和阻燃工作服。禁止在未冷却至室温前触碰热处理后的工件，工件冷却至200℃以下方可进行搬运。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水产生氢爆。

**切割加工安全**：操作带锯或激光切割时，必须佩戴防冲击护目镜和防护面罩（激光切割需使用遮光号≥5的防护眼镜）。切割区域必须安装排烟系统，及时排除金属粉尘和烟雾。火花隔离要求：切割区域周围2米内不得有易燃物，地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：发现产品因腐蚀或高温失效后，立即停机隔离，切断介质源（如燃气、蒸汽等）。操作人员必须佩戴防酸手套和防护面罩才能接触腐蚀产物。泄漏的腐蚀性介质（如酸液）应立即用石灰或碳酸氢钠中和，然后收集至专用容器。废弃物按危险废物类别（HW49类）分类收集，交有资质单位处置。人员皮肤接触腐蚀产物后，立即用大量清水冲洗15分钟以上，严重者送医治疗。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括产品三维模型、加工工艺卡片及典型工况下的性能数据包。

## 十三、购买建议

客户在选购Rene41合金产品时，建议从以下维度进行匹配：一、应用场景匹配度，确认服役温度范围是否在合金适用区间内（760-980℃），若温度超过1000℃需考虑单晶高温合金；二、关键性能参数，涡轮叶片重点关注高温持久强度（如980℃/100MPa下的持久寿命），导向叶片关注抗热疲劳性能，紧固件关注室温屈服强度；三、认证要求，航空发动机部件需提供NADCAP认证或船级社认证（如CCS、DNV），石油化工领域需满足NACE MR0175标准；四、备品备件比例，建议首次采购按实际用量上浮20%作为备件，确保更换需求。建议客户在收货后核对上海墨钜原厂质保书，核对批次溯源码与实际产品标识是否一致，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。

## 十四、价格标准

Rene41合金产品价格根据型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间：棒材（直径20-50mm）约为280-450元/公斤；板材（厚度10-30mm）约为320-500元/公斤；精密铸造涡轮叶片（按图纸定制）约为800-1500元/件（视复杂程度）；锻件约为350-600元/公斤。批量折扣政策：单批次采购量≥5吨可享5-12%折扣；≥10吨可享10-18%折扣。小批量试样加价规则：单批次采购量低于100公斤的，价格上浮15-20%。附加服务费用：双认证（如NADCAP+船级社）加收5-8%；第三方检测（SGS或BV）按检测项目单独计费；定制热处理方案加收3-5%。具体报价请联系曾先生获取精确订单报价，报价有效期15个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款，不收取任何额外费用。

**技术资料**：随货提供中英文质保书，包含完整的化学成分分析报告、力学性能测试数据、超声波探伤报告、尺寸检验记录及高温持久试验曲线。另附产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：技术问题24小时内远程指导响应，可通过电话、视频或邮件方式获得工程师支持。如需现场服务，承诺48小时内安排工程师抵达客户现场，解决加工或使用中的技术难题。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行见证检测或独立检测。常规检测项目（化学成分、室温力学性能、硬度、密度等）费用由上海墨钜承担。非常规项目（如高温持久试验、热疲劳试验、腐蚀试验等）按实际成本收取。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户在设备生命周期内获得持续的备件供应。

**售后响应**：质量问题2小时内回复客户，明确处理方案；48小时内出具初步解决方案报告，包括失效分析、责任判定及补救措施。重大质量问题启动紧急处理流程，24小时内派员到场。
