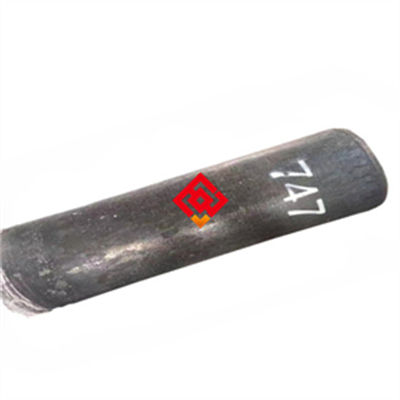

NS111 耐热耐蚀化工炉管 替代进口 价格优惠

# NS111 耐热耐蚀化工炉管 替代进口 价格优惠

## 一、产品概述与适用范围

NS111 属于铁镍铬基耐热耐蚀合金，典型牌号为 NS111（对应国际 UNS N08810 / Incoloy 800H）。该合金在高温下具有优异的抗氧化、抗渗碳及抗氯化物应力腐蚀开裂能力，长期使用温度范围为 500℃ 至 1000℃。NS111 的核心优势包括：一、在 900℃ 以下具备良好的抗高温氧化性能，氧化增重率低；二、在含氯离子及硫化氢的腐蚀环境中表现出优异的抗应力腐蚀开裂能力；三、较高的镍含量（30-35%）使其在还原性介质中保持稳定；四、热加工塑性良好，可制成大口径薄壁炉管；五、相比进口同类产品，性价比显著，交货周期短，适合国产化替代需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）精炼设备，严格执行 ASTM B407 / GB/T 14976 等标准组织生产。全流程工艺可追溯，每一批次产品均附有原厂质保书，确保化学成分、力学性能及无损检测数据真实可靠。

## 三、核心功能

NS111 耐热耐蚀化工炉管具备以下核心功能：

1. **耐高温氧化能力**：在 900℃ 空气中连续暴露 100 小时后，氧化增重率低于 0.5 mg/cm²，表面形成致密的 Cr₂O₃ 保护膜，有效阻止进一步氧化。

2. **抗渗碳与抗结焦性能**：在乙烯裂解炉管内壁，NS111 能显著降低碳沉积速率，相比传统 304H 不锈钢，渗碳深度减少约 60%，延长炉管清焦周期。

3. **抗氯化物应力腐蚀开裂（SCC）**：在含 Cl⁻ 浓度 1000 ppm、温度 250℃ 的蒸汽环境中，NS111 不发生应力腐蚀开裂，适用于化工装置中的换热器与炉管。

4. **高温强度与蠕变抗力**：在 800℃ 下，抗拉强度典型值不低于 180 MPa，10000 小时持久强度不低于 50 MPa，满足石化炉管长期服役要求。

5. **良好的冷热加工性**：可进行热挤压、冷拔、弯曲及焊接，无需预热即可进行 TIG 焊接，焊后无裂纹倾向。

## 四、技术特点

### 合金设计思路

NS111 通过添加 30-35% 镍与 19-23% 铬，形成稳定的奥氏体基体，镍元素抑制 σ 相析出，铬元素提供抗氧化保护。钛（0.15-0.60%）和铝（0.15-0.60%）的加入促进细小 TiN 和 Al₂O₃ 弥散相形成，钉扎晶界，提高高温蠕变强度。碳含量控制在 0.05-0.10%，保证晶界碳化物（M₂₃C₆）适度析出，强化晶界而不降低韧性。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，再经电渣重熔（ESR）二次精炼，有效去除硫、磷、氧及非金属夹杂物，硫含量控制在 0.015% 以下，夹杂物等级按 ASTM E45 标准评定不超过 1.5 级。

### 热处理制度

成品管材交货状态为固溶处理：加热至 1100-1150℃，保温时间按壁厚 1.5 分钟/mm 计算，然后快速水淬。该制度确保碳化物充分溶解，获得均匀的奥氏体组织，晶粒度控制在 5-8 级。

### 显微组织控制

固溶态组织为单一奥氏体，无 δ 铁素体或 σ 相析出。晶界处允许少量 M₂₃C₆ 颗粒，但不得呈连续网状。通过控制终轧温度与冷却速度，避免晶粒异常长大。

### 无损检测及质量保证

每支炉管均进行 100% 超声波探伤（UT），检测灵敏度为 φ1.2mm 横孔当量；管材内外表面进行液体渗透检测（PT），确保无裂纹、折叠等缺陷。光谱分析仪（OES）逐支检测化学成分，力学试验按炉批号取样，保证数据可追溯。

## 五、应用领域

- **石油化工**：乙烯裂解炉辐射段炉管、对流段预热管，承受 800-950℃ 高温及渗碳环境。

- **合成氨装置**：转化炉出口集合管、废热锅炉换热管，介质含氢、氮、一氧化碳及水蒸气。

- **煤化工**：气化炉急冷段管道、甲醇合成反应器内件，抵抗高温高压下的腐蚀与冲蚀。

- **热处理设备**：连续退火炉辐射管、马弗罐、料盘，使用温度 600-1000℃。

- **发电行业**：超超临界锅炉再热器管、过热器管，承受高温蒸汽氧化与飞灰磨损。

- **环保工程**：垃圾焚烧炉二次燃烧室管道、余热锅炉换热管，耐氯腐蚀与热震。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**

镍 Ni：30.0-35.0；铬 Cr：19.0-23.0；铁 Fe：余量；碳 C：0.05-0.10；硅 Si：≤1.0；锰 Mn：≤1.5；硫 S：≤0.015；磷 P：≤0.030；钛 Ti：0.15-0.60；铝 Al：0.15-0.60；铜 Cu：≤0.75

**力学性能（室温典型值）**

抗拉强度 Rm：≥520 MPa；屈服强度 Rp0.2：≥210 MPa；延伸率 A：≥35%；硬度 HBW：≤180

**高温力学性能（800℃ 典型值）**

抗拉强度 Rm：≥180 MPa；屈服强度 Rp0.2：≥90 MPa；延伸率 A：≥30%

**物理性能**

密度：7.94 g/cm³（20℃）；熔点：1350-1400℃；热导率：12.8 W/(m·K)（20℃）、22.5 W/(m·K)（500℃）；电阻率：1.02 μΩ·m（20℃）；线膨胀系数：14.4×10⁻⁶/℃（20-100℃）、16.8×10⁻⁶/℃（20-800℃）；弹性模量：196 GPa（20℃）、150 GPa（800℃）

**耐腐蚀/高温性能**

高温氧化速率：在 900℃ 空气中 100 小时，氧化增重 ≤0.5 mg/cm²；抗渗碳深度：在 950℃ 含碳气氛中 500 小时，渗碳层深度 ≤0.2 mm；临界点蚀温度（CPT）：在 6% FeCl₃ 溶液中，CPT ≥ 50℃；高温持久强度：800℃/10000 小时持久强度 ≥ 50 MPa

**产品规格范围**

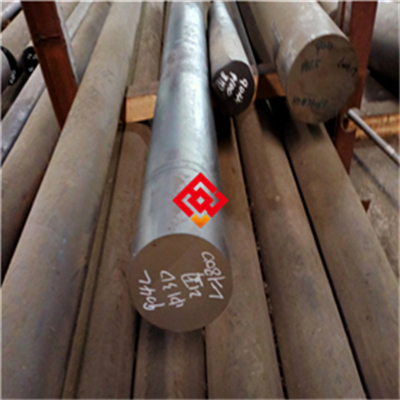

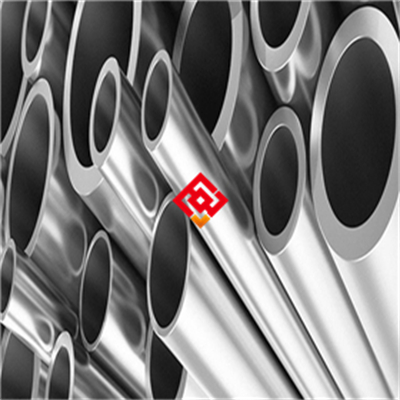

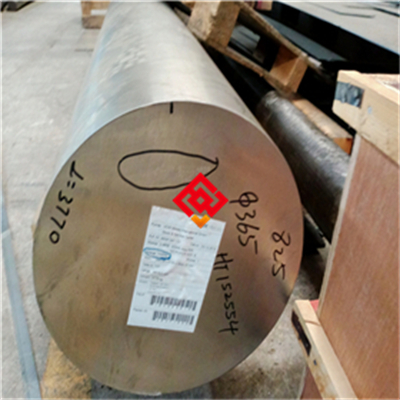

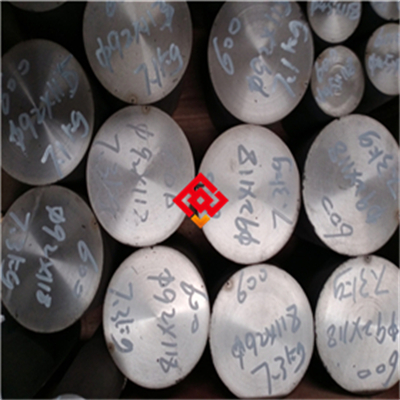

无缝管：外径 10-530 mm，壁厚 1.0-40 mm，长度 1-12 m；焊管：外径 20-1000 mm，壁厚 2.0-20 mm；棒材：直径 10-300 mm；锻件：按图纸定制

**交货状态**

固溶处理（水淬），表面经酸洗或喷砂处理，管材端部倒角，内外表面无油污、毛刺。

**批次溯源码解读**

编码规则示例：MJ-NS111-202503-A012-HT-168X6

其中：MJ 为上海墨钜代码；NS111 为牌号；202503 为生产年月；A012 为炉号；HT 为热处理批号（HT 表示固溶处理）；168X6 为规格代码（外径 168mm，壁厚 6mm）。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、超声波探伤报告、尺寸检验记录及热处理曲线。

## 七、注意事项

1. 避免在 600-900℃ 区间长期缓慢冷却或反复加热冷却，否则可能导致 σ 相析出，降低室温冲击韧性。

2. 禁止在含高浓度湿硫化氢（H₂S）且同时存在氯离子的环境中使用，可能引发局部腐蚀。

3. 焊接后若需进行稳定化处理，应在 870-900℃ 保温 1-2 小时后空冷，禁止直接水淬。

4. 冷加工（如冷拔、弯曲）后若变形量超过 15%，必须进行中间退火（1050℃×10分钟，水淬），否则可能产生加工硬化导致开裂。

5. 表面划伤、凹坑等机械损伤会破坏氧化膜完整性，在高温服役时成为氧化起皮或腐蚀优先点，加工及搬运过程中应使用软质衬垫保护。

## 八、存储与运输指南

**存储环境要求**

室内存储，温度范围 -10℃ 至 40℃，相对湿度 ≤60%。管材应放置在木质或橡胶垫层上，离地高度 ≥200mm，严禁与酸、碱、重金属粉末、氯化物（如食盐）等腐蚀性物质混放。

**包装规范**

管材两端用塑料端盖封堵，外表面缠绕防锈纸，再包裹聚乙烯薄膜，内置干燥剂（硅胶包，每米管材不少于 2 包）。外层采用钢带捆扎木箱包装，木箱内壁衬软质泡沫。小口径管材（外径 ≤50mm）可采用编织袋包裹，袋口扎紧。

**运输注意事项**

装车时管材应平放，多层堆放时层间加垫木条，每层不超过 5 根，并用绑带固定防止滚动。车厢顶部加盖防水篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触管体。运输途中禁止抛掷、踩踏或重物挤压。

**明确标注禁止行为**

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷管材；禁止使用铁钩、钢棒等硬物直接撞击管体。

## 九、加工操作规范

**切割**

推荐方法：带锯切割（锯条齿距 4-6 TPI，线速度 30-50 m/min）或等离子切割（电流 200-400 A，切割速度 0.5-1.5 m/min）。切割后切口需用锉刀或角磨机打磨去除熔渣与氧化皮，打磨深度不小于 0.5 mm，然后检查有无微裂纹。禁止使用普通砂轮片切割，因其含铁杂质可能嵌入管材表面导致高温服役时产生局部腐蚀。

**焊接（适用时）**

推荐焊接方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号：ERNiCr-3（对应 AWS A5.14）或 NS111 同质焊丝。焊接参数：电流 80-150 A（TIG），电压 12-16 V，焊接速度 80-120 mm/min；层间温度 ≤100℃；保护气体：99.99% 氩气，流量 10-15 L/min。焊后热处理：若母材壁厚 ≥10 mm 或服役温度 >700℃，建议进行 870℃×1 小时稳定化处理，空冷。注意事项：焊接前清除坡口两侧 20 mm 范围内的油污、氧化皮；禁止使用含氯或硫的清洗剂。禁止采用手工电弧焊（SMAW）进行根部焊道，因其易产生夹渣与气孔。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**

固溶温度：1100-1150℃，保温时间按壁厚 1.5 分钟/mm 计算，最低不少于 10 分钟。冷却方式：水淬（水温 ≤40℃），管材垂直入水，入水速度 ≥1 m/s。时效处理（如需提高强度）：750℃×4 小时，空冷。注意事项：加热炉内气氛应为微氧化性，避免富碳气氛导致渗碳；禁止炉冷至 600℃ 以下再出炉，否则易析出 σ 相。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**

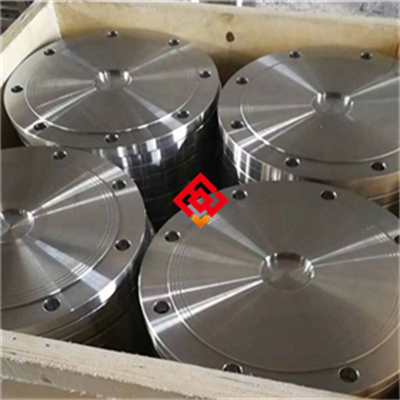

连接件材质推荐选用同级别 NS111 或更高级别的 Inconel 625 法兰与螺栓，避免使用碳钢或低合金钢（因高温下电位差导致电偶腐蚀）。密封垫片选型：使用柔性石墨垫片或云母复合垫片，禁止使用含卤素（如聚四氟乙烯 PTFE）垫片，因高温下卤素释放会加速腐蚀。安装完成后，对焊缝及热影响区进行酸洗钝化处理，酸洗液配方为 20% HNO₃ + 5% HF（体积比），温度 50-60℃，浸泡 15-20 分钟，然后用去离子水冲洗干净。

**日常维护方法**

清洁周期：每 3-6 个月检查一次，视介质腐蚀性可缩短至 1 个月。清洗剂类型：使用中性清洗剂（pH 6-8）或不含氯的碱性清洗剂，禁止使用盐酸、硫酸等强酸清洗。防锈/防氧化处理：长期停用（超过 30 天）时，管材外表面涂覆高温防锈油（适用温度 ≤200℃），内表面通入干燥氮气保护。

**常见故障及解决方法**

1. **表面点蚀**：若发现点蚀坑，首先停机隔离，用砂纸打磨去除腐蚀产物，然后用 10% 柠檬酸溶液中和，最后涂覆防锈油。若点蚀深度超过壁厚 20%，需更换管段。

2. **焊缝开裂**：立即停止运行，切除开裂焊缝，重新加工坡口并焊接，焊后需进行 100% 射线探伤（RT）及液体渗透检测（PT）。

3. **管体变形（弯曲或鼓包）**：可能由局部过热或超温引起，需停机降温，测量变形量。若弯曲度超过管长的 1%，或鼓包高度超过管径的 5%，应更换该管段。

## 十一、安全警示与应急处理

**高温操作安全**

操作人员必须佩戴耐高温手套（耐温 ≥300℃）、防护面罩（耐冲击）及阻燃工作服。严禁在炉管未冷却至 60℃ 以下时触碰。现场灭火器类型：干粉灭火器（ABC 类）或二氧化碳灭火器，严禁使用水灭火（因高温金属遇水可能发生蒸汽爆炸或氢脆）。

**切割加工安全**

操作等离子切割时，必须佩戴自动变光焊接面罩（遮光号 9-12），并开启排烟系统，防止金属烟尘（含镍、铬氧化物）吸入。切割区域设置火花隔离帘，下方铺设防火毯，防止火花引燃可燃物。

**产品损坏或腐蚀后的应急处理**

若发现炉管泄漏或腐蚀穿孔，应立即停机，关闭上下游阀门，切断介质源。操作人员穿戴防酸防碱防护服、防毒面具（根据介质类型选择滤毒盒），使用沙土或吸收棉围堵泄漏介质，防止扩散。泄漏介质按危险废物收集，属于 HW49 类（其他废物），交由有资质的处理单位处置。废弃物分类：沾染腐蚀性介质的包装物、手套、抹布等按 HW49 处置，金属碎屑按 HW17（表面处理废物）处置。严禁直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话 021-67898711，私人电话 13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体工况的选材计算书与寿命预测报告。

## 十三、购买建议

建议客户从以下角度评估 NS111 化工炉管与自身应用场景的匹配度：首先，确认使用温度是否在 500-1000℃ 范围内，若温度超过 1000℃，可考虑更高等级的 Inconel 600 或 601 合金。其次，关注关键性能参数，如抗渗碳深度与高温持久强度，建议要求上海墨钜提供第三方检测报告（如 SGS 或 BV）验证 PREN 值（点蚀当量，NS111 的 PREN = Cr + 3.3Mo + 16N，由于 NS111 不含 Mo，PREN 约 20-23，适用于中等腐蚀环境）。若涉及船用或核电领域，需确认是否具备船级社认证（如 CCS、DNV、BV）或 NACE MR0175 认证。建议按实际需求量的 5-10% 采购备品备件，以防紧急更换。采购时务必核对上海墨钜原厂质保书，并要求提供第三方检测报告以验证性能。

## 十四、价格标准

NS111 耐热耐蚀化工炉管参考价格区间如下（以实际询价为准）：

- 无缝管（外径 50-200mm，壁厚 3-10mm）：80-120 元/公斤

- 大口径厚壁管（外径 ≥300mm，壁厚 ≥20mm）：100-150 元/公斤

- 焊管（外径 200-500mm）：60-90 元/公斤

- 棒材（直径 50-150mm）：70-100 元/公斤

批量折扣政策：采购量 ≥5 吨，可享 5-12% 折扣；≥10 吨，折扣可达 10-18%；≥20 吨，折扣面议。小批量试样（单次 ≤100 公斤）加价 15-20%。附加技术要求（如双认证、第三方检测、定制热处理）另计费用，通常上浮 5-15%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起 12 个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、热处理不当导致组织异常）导致产品失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24 小时内远程指导（电话、视频）；如需现场服务，48 小时内工程师抵达客户现场，协助解决焊接、安装或运行中的技术问题。

**检测服务**：可安排 SGS、BV 等第三方检测机构进行化学成分复验、力学性能测试、晶间腐蚀试验（ASTM A262 Practice E）或高温持久试验，常规检测项目费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户产线维护无忧。

**售后响应**：质量问题 2 小时内回复，48 小时内出具初步解决方案，重大质量问题由技术总监牵头成立专项小组，72 小时内提交完整分析报告与处理方案。
