# Nilo42 定膨胀匹配陶瓷 替代进口 价格低25%

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为Nilo42（亦称FeNi42或4J42）。Nilo42是一种专为匹配陶瓷封接而设计的定膨胀合金，其核心特性是在-60℃至+600℃的宽温度范围内具有稳定的低膨胀系数，能够与95%氧化铝陶瓷、可伐合金等材料实现热膨胀系数的精确匹配，从而避免封接界面因热应力产生开裂或泄漏。该产品可完全替代进口同类材料，价格较进口产品低约25%，同时保持同等技术标准。核心优势包括：一是热膨胀系数在20℃至500℃范围内稳定在4.5×10⁻⁶/℃至5.2×10⁻⁶/℃之间，与陶瓷高度匹配；二是具有优异的封接强度和气密性，满足真空电子器件严苛要求；三是表面光洁度可达Ra0.4μm以下，利于后续镀镍或钎焊工艺；四是加工性能良好，可进行冲压、弯曲、深拉等冷成型操作；五是批产一致性好，批次间膨胀系数波动控制在±0.2×10⁻⁶/℃以内。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及精密冷轧生产线，严格执行ASTM F15、GB/T 15018及用户定制标准。公司建立了全流程工艺可追溯体系，从原材料入库到成品出厂，每个环节均进行光谱分析、热膨胀测试及尺寸检验，确保产品性能稳定可靠。

## 三、核心功能

Nilo42定膨胀合金具备以下核心功能：

第一，低膨胀匹配功能。在-60℃至+600℃范围内，平均线膨胀系数为4.5×10⁻⁶/℃至5.2×10⁻⁶/℃（典型值，以实际产品质保书为准），可与95%氧化铝陶瓷（膨胀系数约5.0×10⁻⁶/℃至6.0×10⁻⁶/℃）实现良好匹配，封接后残余应力极低。

第二，高气密性封接功能。经氢气气氛钎焊或玻璃封接后，氦气检漏漏率可低于1.0×10⁻⁹ Pa·m³/s，满足真空电子器件的气密性要求。

第三，优良的冷加工成型功能。材料在退火状态下的延伸率可达30%以上，可进行冲压、弯曲、深拉等复杂成型，加工后不产生裂纹。

第四，稳定的表面镀覆功能。表面经酸洗或光亮退火后，与镍、金、银等镀层结合力优良，镀层无起皮、鼓泡现象，适用于后续钎焊或焊接工艺。

## 四、技术特点

Nilo42的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量检测等多个维度。

在合金设计上，Nilo42以铁镍合金为基体，镍含量控制在41%至43%之间，通过精确控制镍含量来调节居里点温度，从而在特定温度区间获得稳定的低膨胀系数。添加少量锰、硅元素用于脱氧和改善加工性能，严格控制碳、硫、磷等杂质含量，避免形成有害碳化物或硫化物夹杂。

在冶炼工艺上，采用真空感应熔炼（VIM）配合电渣重熔（ESR）双联工艺。VIM可有效脱除气体和挥发杂质，ESR进一步净化钢锭组织，消除中心偏析和疏松。对于高要求产品，可增加真空自耗重熔（VAR）工序，使气体含量（O、N、H）降至极低水平。

在热处理制度上，产品在冷加工后需进行再结晶退火，退火温度范围为800℃至900℃，保温时间30至60分钟，随后空冷或炉冷。退火后晶粒度控制在5级至8级（ASTM标准），确保组织均匀，消除加工硬化。

在显微组织控制上，最终组织应为单相奥氏体，允许存在少量弥散分布的碳化物颗粒。严格控制δ相析出，避免因组织不均匀导致膨胀系数波动。每批次均进行金相检验，确认无裂纹、夹杂物超标等缺陷。

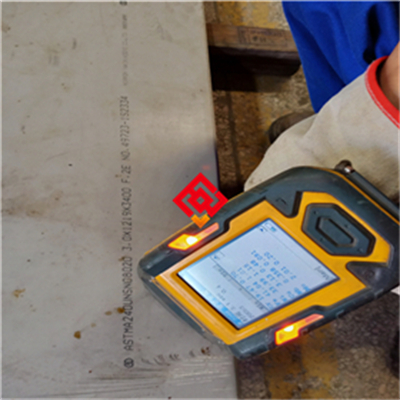

在无损检测及质量保证上，板材和棒材逐支进行超声波探伤（UT），符合ASTM A578 C级或更高标准。表面缺陷采用液体渗透检测（PT）筛查。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）分析，膨胀系数采用石英膨胀仪按GB/T 4339标准测定。

## 五、应用领域

Nilo42定膨胀合金广泛应用于以下领域：

电子真空器件领域：用于制造大功率电子管、行波管、磁控管等真空器件的封接引线、管壳及陶瓷-金属封接过渡环。

半导体封装领域：用于集成电路陶瓷封装外壳的引线框架、盖板及密封环，确保封装气密性和热匹配。

航空航天领域：用于制造传感器探头、连接器壳体及密封接头，适应高低温交变环境。

光纤通信领域：用于光纤连接器金属插芯、陶瓷套筒封接件，保障光路对准精度。

精密仪器领域：用于制造热膨胀补偿元件、标准量具基体，减少温度漂移。

新能源领域：用于燃料电池电堆的密封连接件，耐受高温湿气环境。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：**

镍（Ni）：41.0-43.0；钴（Co）：≤0.5；锰（Mn）：≤0.6；硅（Si）：≤0.3；碳（C）：≤0.05；磷（P）：≤0.020；硫（S）：≤0.020；铝（Al）：≤0.10；铁（Fe）：余量。

**力学性能（退火状态，室温典型值）：**

抗拉强度：490-590 MPa；屈服强度：≥240 MPa；延伸率：≥30%；硬度：HV 130-170（或HRB 70-85）。

**物理性能：**

密度：8.12 g/cm³；熔点：1430℃-1460℃；热导率（20℃）：17 W/(m·K)；电阻率（20℃）：0.49 μΩ·m；平均线膨胀系数（20℃-500℃）：4.5×10⁻⁶/℃至5.2×10⁻⁶/℃；弹性模量：138 GPa。

**耐腐蚀/高温性能：**

本产品主要功能为定膨胀匹配，不涉及强腐蚀环境。在干燥空气或氢气气氛中，600℃以下抗氧化性能良好。长期使用温度上限建议不超过600℃，超过该温度膨胀系数可能发生不可逆变化。高温持久强度非本产品主要考核指标。

**产品规格范围：**

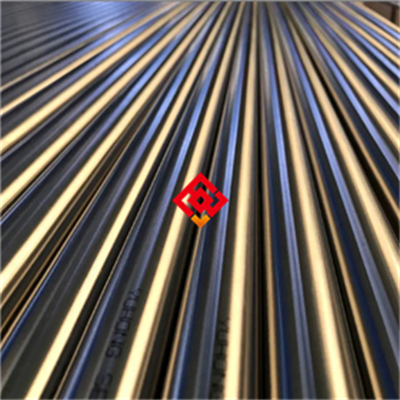

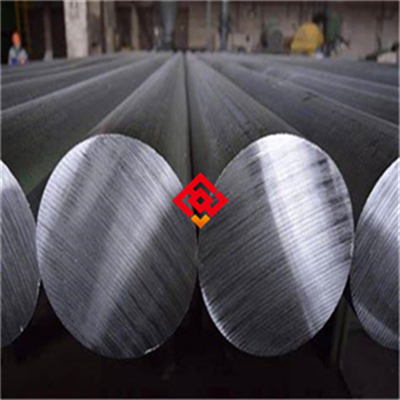

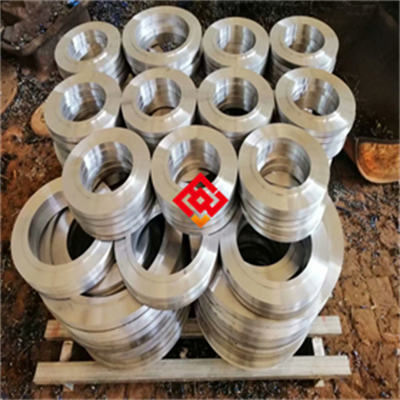

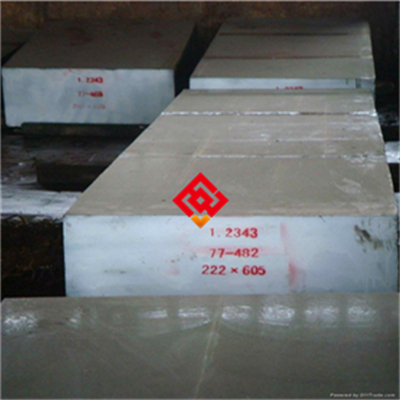

板材：厚度0.1mm-6.0mm，宽度≤600mm，长度≤2000mm；棒材：直径1.0mm-50mm，长度≤3000mm；带材：厚度0.05mm-2.0mm，宽度≤200mm；丝材：直径0.1mm-5.0mm；锻件：按图纸定制。

**交货状态：**

退火态（光亮退火或酸洗）；表面处理：可提供磨光、抛光、酸洗、镀镍等表面状态。具体以订单要求为准。

**批次溯源码解读：**

编码规则示例：MJ-Nilo42-202503-A0123-HT-02-10。其中MJ代表上海墨钜，Nilo42为牌号，202503为生产年月，A0123为冶炼炉号，HT为热处理批号，02为规格代码（如代表厚度0.5mm），10为检验批次号。每批产品随附原厂质保书，可通过上述编码追溯至原料批次、冶炼参数、热处理曲线及检验记录。如需获取原厂质保书，请向上海墨钜销售或技术部门索取。

## 七、注意事项

使用Nilo42定膨胀合金时，需重点关注以下事项：

第一，避免在超过600℃的环境中长时间服役，否则可能导致合金的居里点偏移，引起膨胀系数发生不可逆变化，破坏与陶瓷的匹配性。

第二，禁止与含硫、含铅、含锌的介质或气氛接触，尤其在高温封接过程中，硫、铅、锌等元素会沿晶界渗入，导致合金变脆或产生热裂纹。

第三，焊接后必须进行去应力退火处理（600℃-700℃，保温30分钟，炉冷），否则残余应力可能引发延迟开裂或封接界面疲劳失效。

第四，冷加工变形量超过60%时，应在中间工序安排再结晶退火（800℃-900℃），避免因加工硬化过度导致板材开裂或冲压件回弹过大。

第五，表面划伤或凹坑会破坏封接面的气密性，加工和搬运过程中应使用软质夹具（如橡胶垫、尼龙夹爪），禁止使用金属爪直接夹持。

第六，该合金对氢脆敏感，在氢气气氛中封接时，应严格控制露点（低于-40℃），避免氢原子渗入导致脆化。

## 八、存储与运输指南

**存储环境要求：**

产品应存储在干燥、通风的室内仓库，环境温度控制在5℃至40℃，相对湿度不超过60%。地面应铺设木质或橡胶垫板，严禁直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）或含硫橡胶制品混存。

**包装规范：**

板材和带材采用聚乙烯薄膜包裹，内加硅胶干燥剂（每平方米不少于20克），外层使用防潮牛皮纸或编织袋，再装入胶合板木箱。棒材和丝材采用塑料管包装，两端封口，外套编织袋。木箱外壁标注“防潮”“轻放”“向上”等标识。

**运输注意事项：**

运输过程中应使用有篷车辆，严禁露天运输或暴晒。货物应固定牢靠，避免碰撞和滑动。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面。严禁踩踏、抛掷包装件。

**明确标注禁止行为：**

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止使用金属工具直接撬动或敲击包装箱。

## 九、加工操作规范

**切割：**

推荐使用带锯、激光或水刀切割。带锯切割时，锯条速度建议20-30米/分钟，进给量0.02-0.05毫米/齿，使用冷却液（乳化液或切削油）。激光切割推荐功率2-4kW，氮气辅助气体，切割速度1-3米/分钟。切割后边缘毛刺需用锉刀或砂纸打磨光滑，去除热影响区氧化层。禁止使用普通碳化硅砂轮片切割，因其易导致边缘过热、产生微裂纹。详细切割参数表可向上海墨钜索取。

**焊接（适用于封接或结构焊接）：**

推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属推荐使用同材质Nilo42焊丝或ERNi-1纯镍焊丝。焊接电流：80-120A（直流正接），电压10-15V，焊接速度100-200mm/min。层间温度控制在100℃以下。保护气体采用纯度99.99%以上的氩气，流量8-15L/min。焊后立即进行去应力退火：600℃-700℃，保温30分钟，炉冷至300℃以下出炉。注意事项：焊前必须清除母材表面油污和氧化膜（可使用丙酮擦拭）；禁止在通风不良区域焊接；禁止使用含氯清洗剂。详细焊接工艺参数包可向上海墨钜索取。

**热处理：**

退火处理：温度800℃-900℃，保温时间按有效厚度每25mm保温30分钟计算，炉冷或空冷。光亮退火：在氢气气氛或真空中进行，露点低于-40℃，温度850℃-900℃，保温后快速冷却。注意事项：退火温度不得超过920℃，否则晶粒粗化导致膨胀系数波动；禁止在氧化性气氛中高温加热，否则表面严重氧化，需后续酸洗处理。详细热处理曲线图可向上海墨钜索取。

## 十、安装与维护建议

**安装要点：**

封接或连接时，推荐使用与Nilo42同材质或更高级别的镍基合金连接件（如4J29可伐合金），避免异种金属热膨胀差异过大。密封垫片应选用无卤素、无硫的纯镍垫片或石墨垫片，禁止使用含氯或含氟的聚四氟乙烯垫片，因其在高温下可能释放腐蚀性气体。安装完成后，若需酸洗钝化，应使用硝酸-氢氟酸混合液（体积比3:1），温度40-60℃，浸泡2-5分钟，随后用去离子水冲洗干净并干燥。

**日常维护方法：**

在洁净环境中使用的器件，每半年用无水乙醇或无纺布擦拭表面，去除灰尘和油污。在高温或腐蚀性环境中，每月检查封接界面是否有变色、裂纹或泄漏迹象。若表面出现轻微氧化，可使用机械抛光（氧化铝微粉）或化学清洗（柠檬酸铵溶液）恢复光洁度。

**常见故障及解决方法：**

故障一：封接界面出现微裂纹。原因多为热应力过大或焊接参数不当。解决方法：重新进行去应力退火（600℃，30分钟），然后补焊并再次退火；若裂纹贯穿，需更换部件。

故障二：表面点蚀或腐蚀坑。原因多为接触了含氯或含硫介质。解决方法：用硝酸-氢氟酸混合液清洗去除腐蚀产物，重新钝化处理；更换密封垫片为无卤素材质。

故障三：膨胀系数超标导致封接件变形。原因多为热处理温度失控或化学成分偏离。解决方法：重新按标准退火制度处理；若仍无法恢复，需更换材料并复核化学成分。

## 十一、安全警示与应急处理

**高温操作安全：**

进行退火、钎焊或封接操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止触碰未冷却至60℃以下的工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能发生剧烈汽化爆炸。

**切割加工安全：**

使用激光或等离子切割时，操作人员必须佩戴防护面罩（激光切割需专用激光防护眼镜，等离子切割需遮光号≥12）。现场应安装排烟系统，及时抽出金属烟尘。切割区域应设置火花隔离帘，防止引燃周围可燃物。

**产品损坏或腐蚀后的应急处理：**

若发现产品因腐蚀导致泄漏或断裂，应立即停机、隔离故障区域，切断介质源（如气体或液体管路）。人员应佩戴防酸碱手套、护目镜及防护服，避免直接接触腐蚀性介质。泄漏介质应使用吸附材料（如沙土、蛭石）收集，并中和处理（酸性介质用碳酸氢钠，碱性介质用稀醋酸）。废弃的金属残渣及吸附材料应按危险废物（HW类，如HW17表面处理废物、HW49其他废物）分类收集，交由有资质的专业机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择Nilo42产品时，建议从以下维度进行匹配：首先，确认应用场景的温度范围，若使用温度超过600℃，需评估是否更换为更高温度等级的定膨胀合金（如Nilo48）。其次，核对关键性能参数，包括平均线膨胀系数（20℃-500℃）是否在4.5×10⁻⁶/℃至5.2×10⁻⁶/℃范围内，表面粗糙度是否满足封接要求。第三，确认是否有认证要求，如电子行业需提供IEC 60068环境试验报告，航空航天领域需提供AS9100认证，真空器件需提供氦质谱检漏报告。第四，建议备品备件比例为实际用量的10%-15%，以应对加工损耗或紧急更换。最后，强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、膨胀系数及力学性能。

## 十四、价格标准

Nilo42定膨胀合金的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下：常规退火态板材（厚度0.5-3.0mm）为180-260元/公斤；精密光亮带材（厚度0.1-0.5mm）为220-320元/公斤；棒材和锻件按具体尺寸及加工难度报价，通常为200-350元/公斤。批量折扣政策：单批次采购量≥5吨，可享受5%-12%的折扣；≥10吨，折扣幅度可达10%-18%。小批量试样（≤50公斤）需加价15%-20%，以覆盖分切、包装及检测成本。如需精确报价，请直接联系曾先生获取定制化订单报价。

## 十五、服务与保障

**质保期：** 自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏离、膨胀系数超标、非金属夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料：** 随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤报告、尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持：** 提供24小时内远程技术指导（电话、视频或邮件）；如需现场服务，承诺48小时内安排工程师抵达客户现场。

**检测服务：** 可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、膨胀系数、硬度）费用由上海墨钜承担。特殊检测项目（如氦质谱检漏、高温持久试验）按实际成本收取。

**备品保障：** 产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户维护和生产不中断。

**售后响应：** 质量问题反馈后2小时内回复，48小时内出具初步解决方案。
