# Nilo36 超低膨胀因瓦型合金带材产品介绍

## 一、产品概述与适用范围

Nilo36属于超低膨胀因瓦型合金（Invar-type alloy），是镍基合金大类中的一种精密控制膨胀合金。该合金以36%镍-铁为基体，在-60℃至+200℃的宽温度范围内具有极低的热膨胀系数（接近零），其线膨胀系数典型值仅为1.2×10⁻⁶/℃（20℃~100℃），远低于普通钢材的12×10⁻⁶/℃。Nilo36主要应用于要求尺寸稳定性极高的精密仪器和电子元件领域，如航空航天惯性导航系统、光学测量设备、精密模具、电子封装及标准量具等。

核心优势包括：

1. 超低热膨胀系数，在-60℃至+200℃范围内保持尺寸稳定，适合精密配合场景。

2. 良好的加工塑性和冷成型能力，可制成0.05mm至3.0mm的薄带材。

3. 与玻璃、陶瓷及半导体材料具有良好的封接匹配性，适用于电子封装。

4. 磁性能稳定，在一定温度范围内磁导率变化小，适用于精密传感器。

5. 小批量起订（10公斤），48小时快速发货，满足研发和小批量试制需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）和电渣重熔（ESR）等高端冶炼装备，可严格控制合金成分均匀性和杂质含量。公司严格执行ASTM F1684及GB/T 15018标准，全流程工艺可追溯，确保每一批次产品的化学成分、力学性能和热膨胀系数均符合客户要求。Nilo36带材从冶炼、热轧、冷轧到成品退火，均在ISO 9001质量管理体系下完成。

## 三、核心功能

1. **超低膨胀尺寸稳定功能**：在-60℃至+200℃范围内，Nilo36的线膨胀系数α≤1.5×10⁻⁶/℃（典型值1.2×10⁻⁶/℃），确保精密部件在温度变化条件下不发生明显变形，适用于激光干涉仪镜座、精密齿轮、光学支架等。

2. **与玻璃及陶瓷的封接匹配功能**：Nilo36的膨胀曲线与硼硅玻璃（如Pyrex）及氧化铝陶瓷在封接温度区间内高度匹配，封接后应力小，气密性好，广泛应用于电子管引脚、继电器底座、传感器外壳。

3. **良好的冷加工成型功能**：该合金在退火态下延伸率可达30%以上，可进行冲压、弯曲、深拉等冷加工，适合制作复杂形状的精密零件，如波纹管、膜片、屏蔽罩等。

4. **稳定的磁性能功能**：在居里点（约230℃）以下，Nilo36具有稳定的磁导率，适合用于磁屏蔽、磁头外壳及精密磁力传感器，避免因温度波动导致的磁性能漂移。

5. **小批量快速供应功能**：上海墨钜支持10公斤起订，备有常用规格（0.1mm~2.0mm厚度）现货，48小时内可发货，满足科研院所、高校实验室及小批量试产客户的紧急需求。

## 四、技术特点

**合金设计思路**：Nilo36的核心设计理念是通过精确控制镍含量（35.0%~37.0%）和铁基体比例，使合金在室温附近达到零膨胀点（Invars效应）。镍含量每波动0.1%会导致膨胀系数变化约0.1×10⁻⁶/℃，因此冶炼过程中需严格控制镍含量偏差≤±0.15%。同时，添加微量钴（≤0.5%）可进一步优化膨胀曲线，提高与封接材料的匹配精度；控制碳含量（≤0.05%）以避免碳化物析出导致膨胀系数不稳定。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，确保合金成分均匀并去除气体和低熔点杂质；随后经电渣重熔（ESR）精炼，进一步降低硫、磷含量（≤0.010%），提高合金纯净度，减少非金属夹杂物对膨胀性能的影响。

**热处理制度**：成品带材采用再结晶退火处理，退火温度范围为800℃~900℃，保温时间根据带材厚度确定（通常1~3分钟/mm），随后以适当速度冷却（空冷或保护气氛冷却）。退火后晶粒尺寸控制在ASTM 7~9级，保证良好的加工塑性和稳定的膨胀性能。如客户需进一步消除加工应力，可进行低温去应力退火（300℃~400℃，保温1~2小时）。

**显微组织控制**：Nilo36为单相奥氏体组织（面心立方结构），无磁性相变。通过控制退火温度和冷却速度，避免δ铁素体或马氏体相出现，确保组织均匀。晶粒度控制在ASTM 7~9级，过细晶粒（＞10级）会导致加工硬化加剧，过粗晶粒（＜6级）则可能影响表面质量和冲压性能。

**无损检测及质量保证**：带材出厂前100%进行超声波探伤（UT）或涡流探伤（ET），检测内部裂纹、分层、夹杂物等缺陷，探伤灵敏度按ASTM E127或GB/T 2970标准执行。同时，每批次取样进行化学成分光谱分析、室温拉伸试验及热膨胀系数测定（采用热机械分析仪TMA或石英膨胀计），确保性能达标。

## 五、应用领域

1. **航空航天与国防**：惯性导航系统（陀螺仪、加速度计）的结构件、光学瞄准镜支架、卫星天线馈源支撑件，要求温度变化下尺寸无漂移。

2. **精密仪器与计量**：标准量具（如塞规、环规）、千分尺丝杆、坐标测量机导轨、激光干涉仪镜座，确保测量精度。

3. **电子与半导体**：电子管引脚、继电器底座、传感器外壳、半导体封装用引线框架，要求与玻璃或陶瓷封接后无应力开裂。

4. **光学与激光**：激光器谐振腔支架、光纤耦合器基座、天文望远镜镜筒，防止热变形导致光路偏移。

5. **医疗器械**：CT扫描仪精密运动部件、核磁共振成像设备（MRI）中的磁屏蔽件，要求尺寸稳定且无磁性干扰。

6. **精密模具**：注塑模具的镶件、精密冲压模具的定位件，避免因热膨胀导致产品尺寸超差。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍（Ni）35.0~37.0；钴（Co）≤0.5；碳（C）≤0.05；锰（Mn）0.20~0.60；硅（Si）≤0.20；磷（P）≤0.010；硫（S）≤0.010；铁（Fe）余量。

**力学性能（室温，退火态，典型值）**：抗拉强度Rm 450~550 MPa；屈服强度Rp0.2 240~300 MPa；延伸率A 30%~40%；硬度HV 130~160（或HRB 70~85）。如客户需更高强度，可提供冷轧态（减薄率10%~20%），此时抗拉强度可达600~700 MPa，延伸率降至10%~15%。

**物理性能（典型值）**：密度8.1 g/cm³；熔点1430℃~1450℃；热导率（20℃）11.5 W/(m·K)；（100℃）13.0 W/(m·K)；电阻率（20℃）0.78 μΩ·m；线膨胀系数（20℃~100℃）1.2×10⁻⁶/℃；（20℃~200℃）1.5×10⁻⁶/℃；（-60℃~20℃）1.0×10⁻⁶/℃；弹性模量（20℃）145 GPa；居里点约230℃。

**耐腐蚀与高温性能**：Nilo36耐大气腐蚀和弱腐蚀环境，但不适用于强酸、强碱或含氯离子介质。在300℃以下空气中抗氧化性良好，氧化增重率（300℃，100h）≤0.05 mg/cm²。高温持久强度不适用（非高温结构材料）。

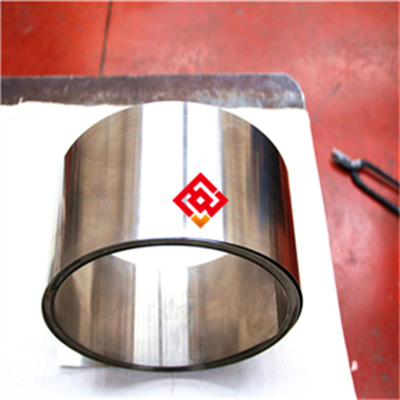

**产品规格范围**：带材厚度0.05 mm~3.0 mm，宽度5 mm~200 mm（可定制分条至更窄宽度），长度按客户要求（卷材或定尺直条）。常用现货规格：厚度0.1 mm、0.2 mm、0.5 mm、1.0 mm、2.0 mm，宽度100 mm或200 mm。

**交货状态**：退火态（软态）或冷轧态（半硬/硬态），表面处理为光亮退火（表面粗糙度Ra≤0.4μm）或酸洗钝化（表面呈银灰色）。可根据客户要求提供涂油防锈或覆膜保护。

**批次溯源码解读**：编码规则示例：MJ-N36-202505-0153-HT-01-0.5×100。其中“MJ”代表上海墨钜；“N36”为牌号代码；“202505”为生产年月（2025年5月）；“0153”为炉号；“HT”为热处理批号（HT表示退火态）；“01”为规格代码；“0.5×100”为厚度×宽度。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、膨胀系数及探伤报告。

## 七、注意事项

1. **避免长期服役于居里点以上温度**：Nilo36的居里点约为230℃，超过此温度后合金会从铁磁性转变为顺磁性，同时热膨胀系数会急剧增大（接近普通铁镍合金），失去低膨胀特性。因此，长期使用温度不应超过200℃。

2. **禁止接触强腐蚀性介质**：Nilo36不耐盐酸、硫酸、硝酸等强酸，也不耐碱液和含氯离子溶液（如海水、盐雾）。在潮湿环境中应保持表面清洁或涂覆防锈油，否则可能发生点蚀。

3. **冷加工后须进行去应力退火**：当带材冲压、弯曲或深拉后，若存在较大残余应力，在后续温度变化（如焊接、封接）时可能发生应力释放导致变形。建议在300℃~400℃进行1~2小时去应力退火，然后缓慢冷却。

4. **焊接时需控制热输入**：Nilo36焊接性良好，但热膨胀系数低，焊接热影响区冷却收缩时易产生较大内应力，可能导致焊缝附近变形或开裂。建议采用低热输入（TIG焊接，电流≤80A），焊后进行去应力退火（400℃，1小时）。

5. **表面划伤风险**：带材表面划伤或压痕会导致局部应力集中，在后续冲压或封接时可能成为裂纹源。搬运和加工时应使用橡胶垫或塑料薄膜保护，禁止使用金属工具直接敲击带材表面。

6. **热处理温度敏感**：退火温度超过920℃时，晶粒会迅速粗化（ASTM 5级以下），导致延伸率下降、冲压性能劣化。严禁长时间高温加热。

## 八、存储与运输指南

**存储环境要求**：Nilo36带材应存放在室内干燥环境中，温度范围5℃~35℃，相对湿度上限60%。地面需铺设木托盘或橡胶垫，带材不得直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物（如食盐、漂白剂）等腐蚀性物质混存。卷材应立放或平放，避免挤压变形。

**包装规范**：带材出厂时采用三层防护包装：内层为气相防锈纸（VCI）或防锈油涂覆，包裹带材表面；中层为塑料薄膜密封，并放入干燥剂（硅胶包，每卷不少于2包）；外层为木箱或编织袋（根据客户要求），木箱内衬防震泡沫。每件包装外贴有标签，注明牌号、规格、批号、净重及生产日期。

**运输注意事项**：运输过程中应使用厢式货车或有篷车辆，避免雨淋和暴晒。带材卷应固定牢固，防止滚动或碰撞。吊装时使用吊带或尼龙绳，禁止钢丝绳直接接触带材表面（防止划伤）。搬运时轻拿轻放，禁止抛掷、踩踏或重压。如为直条带材，应平放并多点支撑，防止弯曲变形。

**明确标注禁止行为**：禁止露天存放、禁止与腐蚀性物质混放、禁止踩踏抛掷、禁止使用钢丝绳吊装、禁止在无防护条件下叠放不同牌号材料（防止混淆）。

## 九、加工操作规范

**切割**：推荐采用精密带锯切割（齿距2~3mm，线速度≤30m/min）或激光切割（光纤激光，功率1~2kW，切割速度0.5~2m/min）。对于厚度≤0.5mm的薄带材，也可采用水刀切割（磨料粒度80~120目，压力300~400MPa）。切割后边缘需用锉刀或砂纸打磨去除毛刺，避免划伤后续工序的模具或工件。禁止使用普通砂轮片切割（砂轮颗粒可能嵌入带材表面导致污染），禁止使用火焰切割（热影响区大，膨胀性能劣化）。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属建议选用同材质Nilo36焊丝（可向上海墨钜订购）。TIG焊接参数：电流30~80A（根据厚度调整），电压10~15V，焊接速度100~200mm/min，层间温度≤100℃。保护气体为高纯氩气（纯度≥99.99%），流量8~12L/min。焊后须立即进行去应力退火（400℃，保温1小时，空冷）。注意事项：焊接前彻底清理焊件表面油污和氧化膜（用丙酮或酒精擦拭）；禁止使用含氯的清洗剂（如三氯乙烯）清洗焊件，防止焊接时产生有害气体。禁止在无保护气体下焊接，禁止焊后快速水冷（防止开裂）。

**热处理**：再结晶退火：温度800℃~900℃，保温时间按厚度计算（1~3分钟/mm），冷却方式为保护气氛下空冷或缓冷。去应力退火：温度300℃~400℃，保温1~2小时，空冷。注意事项：退火前带材表面必须清洁，无油污和氧化皮；禁止在氧化性气氛中加热（会产生厚氧化皮，影响表面质量）；禁止超过920℃加热（晶粒粗化）。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：当Nilo36带材用于精密组装时，推荐连接件材质选用同牌号Nilo36或膨胀系数相近的合金（如4J29可伐合金）。密封垫片应选用不含卤素（氟、氯、溴）的材料，如纯铜垫片、石墨垫片或聚四氟乙烯（PTFE）垫片，避免卤素在高温或潮湿环境下引发应力腐蚀。安装过程中应使用扭矩扳手均匀紧固，避免局部过载变形。安装后如暴露于腐蚀环境，需进行酸洗钝化处理（用10%硝酸+3%氢氟酸溶液，室温浸泡2~5分钟，然后清水冲洗干燥），恢复表面钝化膜。

**日常维护方法**：清洁周期取决于使用环境，一般建议每3~6个月清洁一次。清洗剂选用中性清洗剂（pH 6~8）或不含氯的有机溶剂（如异丙醇）。禁止使用含氯、含氟的清洗剂（如84消毒液、盐酸等），禁止使用钢丝刷或研磨性清洁工具。清洁后立即用压缩空气吹干或烘干，并涂覆薄层防锈油（如WD-40或专用防锈油）。如长期不用，建议密封包装并存放于干燥柜中。

**常见故障及解决方法**：

1. **表面点蚀**：表现为带材表面出现针孔状锈斑，多因接触含氯介质或湿度过大引起。处理方法：用2000目砂纸或抛光膏打磨去除锈斑，然后重新酸洗钝化。预防：保持环境干燥，避免接触汗液或含氯物质。

2. **冲压开裂**：冲压时零件边缘或转角处出现裂纹，多因退火不充分（硬度偏高）或模具间隙过小。处理方法：检查带材硬度（应≤HV 160），如超标则重新退火；调整模具间隙（建议为带材厚度的5%~8%）。预防：冲压前进行去应力退火，控制冲压速度≤20次/分钟。

3. **封接后应力开裂**：与玻璃或陶瓷封接后，封接界面出现裂纹，多因膨胀系数不匹配或冷却速度过快。处理方法：检查封接材料的膨胀曲线是否与Nilo36匹配（20℃~400℃范围内差异≤0.5×10⁻⁶/℃）；调整封接冷却速度（建议≤5℃/分钟）。预防：封接前对Nilo36进行预氧化处理（在湿氢气氛中，950℃~1000℃，保温5~10分钟，形成致密氧化膜）。

## 十一、安全警示与应急处理

**高温操作安全**：热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（遮光号≥10）和阻燃工作服。禁止在未冷却状态下（温度＞100℃）触碰工件，防止烫伤。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属可能引发蒸汽爆炸或导电风险）。热处理炉周围应设置警示隔离带。

**切割加工安全**：激光切割或等离子切割时，操作人员必须佩戴防护面罩（激光切割用专用激光防护眼镜，遮光号≥OD 5；等离子切割用遮光号≥12），并开启排烟系统，防止金属烟尘吸入。切割区域应设置防火帘，隔离火花飞溅。禁止在无排烟条件下长时间操作，禁止佩戴普通眼镜代替防护面罩。

**产品损坏或腐蚀后的应急处理**：

- 若发现Nilo36带材出现严重腐蚀（如大面积锈蚀、穿孔），应立即停机隔离，切断与腐蚀介质的接触源（如关闭阀门、移除腐蚀性液体）。

- 人员防护：处理腐蚀产物时，应佩戴防酸手套（丁腈或橡胶材质）、护目镜和防尘口罩，避免直接接触锈蚀粉末。

- 泄漏介质中和与收集：如腐蚀介质为酸液，可用碳酸氢钠（小苏打）粉末中和至pH 6~8，然后用吸附材料（如沙土、蛭石）吸收并收集至专用容器。废弃物分类：腐蚀产物、废酸、废碱、含油棉纱等应分类收集，按危险废物（HW类，如HW17表面处理废物、HW49其他废物）管理规定处置，严禁随意倾倒或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体应用场景的加工工艺建议和问题解决方案。

## 十三、购买建议

在选购Nilo36带材时，建议从以下方面进行匹配评估：

1. **应用场景匹配度**：确认使用温度范围是否在-60℃至+200℃之间（在此范围内膨胀性能最佳），若需在更高温度（如300℃~400℃）使用，建议考虑4J32等更高居里点的合金。若涉及与玻璃封接，需提供封接材料的膨胀曲线，由上海墨钜技术团队进行匹配计算。

2. **关键性能参数**：重点核对热膨胀系数（20℃~100℃应≤1.5×10⁻⁶/℃）、硬度（退火态≤HV 160）和延伸率（≥30%）。如用于冲压零件，建议要求提供杯突试验（Erichsen test）结果，评估带材的深冲性能。

3. **认证要求**：如用于航空航天或军工领域，需确认是否要求提供ISO 9001质量体系认证、Nadcap（国家航空航天和国防合同方认可计划）认证或GJB 9001国军标认证。上海墨钜可配合提供相关认证文件及第三方检测报告（如SGS、BV）。

4. **备品备件比例**：建议首次采购时按实际需求量的10%~15%增购备品，用于加工损耗或后续维修替换。若为长期大批量项目，可签订年度框架协议，确保供货稳定和价格优惠。

建议用户在收货后第一时间核对上海墨钜原厂质保书，检查化学成分、膨胀系数及力学性能是否与合同一致。如对性能有疑虑，可要求提供第三方检测报告（如SGS、BV）进行验证，常规检测费用（如化学成分、拉伸、膨胀系数）由上海墨钜承担。

## 十四、价格标准

Nilo36带材价格因产品型号、牌号、规格尺寸、采购数量及附加技术要求而异。参考价格区间如下（以人民币计，含税）：

- 厚度0.05~0.5mm，宽度≤100mm：350~550元/公斤（小批量10~50公斤）

- 厚度0.5~2.0mm，宽度≤200mm：280~450元/公斤（小批量10~50公斤）

- 厚度2.0~3.0mm，宽度≤200mm：250~400元/公斤（小批量10~50公斤）

批量折扣政策：单批次采购≥100公斤，可享5%~8%折扣；≥500公斤，可享8%~12%折扣。如需定制特殊规格（如超窄宽度≤5mm、超薄厚度≤0.05mm），或附加双认证（如Nadcap+ISO）、第三方检测（SGS/BV）、定制热处理（如特殊退火曲线），价格上浮15%~25%。

小批量试样加价规则：单批次采购量＜10公斤（最小起订量仍为10公斤，但可协商），价格上浮15%~20%。具体报价请联系曾先生（021-67898711或13472787990）获取精确订单报价，提供准确规格、数量及技术要求后，将在2小时内回复报价单。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分不符、膨胀系数超标、内部裂纹）导致失效的，上海墨钜承诺免费更换或全额退款（不包括因加工、安装或使用不当造成的损坏）。

**技术资料**：随货提供中英文质保书（包含化学成分、力学性能、热膨胀系数、探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含热处理、焊接参数）。

**技术支持**：客户在加工或使用中遇到问题，可随时拨打业务电话或私人电话，技术人员将在24小时内提供远程指导（电话、微信或邮件）。如需要现场服务（如工艺调试、故障排查），48小时内工程师可抵达客户现场（限于中国大陆地区）。

**检测服务**：上海墨钜可安排SGS、BV等国际权威第三方检测机构进行产品性能验证，常规检测项目（化学成分、室温拉伸、膨胀系数、硬度）费用由上海墨钜承担。如需特殊检测（如高温拉伸、疲劳测试、金相分析），费用另议。

**备品保障**：该牌号停产后五年内，上海墨钜仍可提供同质替代材料（如Nilo36升级牌号）或定制加工服务，确保客户设备维护和备件供应不断档。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案（包括原因分析、处理建议和补救措施）。如需退换货，在确认属于质量问题后，7个工作日内完成退换流程。
