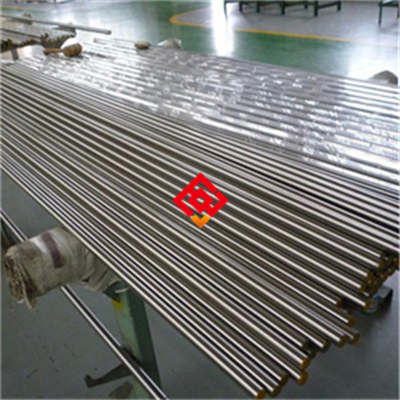

N06690 英科耐尔690核电用 现货管材棒材 核电站专用 附核电认证

# N06690 英科耐尔690核电用 现货管材棒材 核电站专用 附核电认证

## 一、产品概述与适用范围

N06690，商业牌号Inconel 690，属于镍基高温合金大类，是一种专为核电站极端工况开发的耐腐蚀合金材料。该合金在高温高压水环境及含氯离子、硫化物的苛刻介质中具有卓越的抗应力腐蚀开裂（SCC）能力，尤其适用于压水堆核电站（PWR）蒸汽发生器传热管、堆内构件及核废料处理系统。其工作温度范围覆盖从低温至约1000摄氏度，在300至400摄氏度的核反应堆一回路环境中表现尤为稳定。核心优势包括：一、极高的抗应力腐蚀开裂性能，在含氯和含氧的高温水中几乎不发生SCC；二、优异的抗晶间腐蚀能力，得益于高铬含量（约29%）对晶界碳化物的稳定化作用；三、良好的热稳定性和抗氧化性，在900摄氏度以下长期服役不产生有害相；四、出色的冷热加工成形性，可制成薄壁管、细棒及复杂锻件；五、符合RCC-M、ASME等核电材料标准，附带完整核电认证文件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司供应，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等高端装备，严格执行ASTM B167、B168、B163及RCC-M M4100等国内外标准。全流程工艺可追溯，从炉号、热处理批号到成品尺寸检验，每批次均附原厂质保书及核电认证文件。

## 三、核心功能

1. **抗应力腐蚀开裂（SCC）功能**：在高温高压含氯、含氧水环境中，N06690的SCC裂纹萌生时间比Inconel 600延长数十倍。典型工况为压水堆蒸汽发生器二次侧，温度约300摄氏度，氯离子浓度低于0.1ppm时，使用寿命可达40年以上。

2. **抗晶间腐蚀功能**：高铬含量（28.0-31.0 wt%）使碳化物在晶界析出时形成富铬区，有效抑制晶界贫铬现象。经650摄氏度敏化热处理后，在沸腾硝酸或硫酸铁-硫酸溶液中测试，腐蚀速率低于0.5毫米/年。

3. **高温抗氧化功能**：在900摄氏度空气中连续暴露100小时，氧化增重率小于0.1毫克/平方厘米，表面形成致密Cr2O3保护膜，阻止进一步氧化。

4. **良好冷热加工功能**：可在室温下进行冷轧、冷拉变形，变形量可达30%而不开裂；热加工温度范围为900-1150摄氏度，锻造、挤压、穿孔等工艺稳定，成形后无需特殊退火即可获得均匀组织。

## 四、技术特点

- **合金设计思路**：N06690以镍为基体，添加约29%的铬（Cr）作为核心抗腐蚀元素，同时控制铁（Fe）含量在7-11%以平衡强度与塑性。碳含量严格限制在0.05%以下，减少晶界碳化物析出。微量钛（Ti）和铝（Al）用于稳定化处理，形成细小TiN和Al2O3质点，细化晶粒并提高热稳定性。

- **冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和有害杂质；随后进行电渣重熔（ESR）或真空自耗重熔（VAR），进一步降低硫、磷、氧、氮含量，确保纯净度。核电级产品需通过氢含量小于2ppm、氧含量小于20ppm的严格检验。

- **热处理制度**：固溶处理温度为1050-1100摄氏度，保温时间按壁厚每毫米1-2分钟计算，随后水淬或快速空冷，使碳化物充分固溶。对于焊接件或冷变形件，可进行稳定化退火，温度700-750摄氏度，保温2-4小时，空冷，以消除残余应力并促进碳化物均匀析出。

- **显微组织控制**：固溶态组织为单相奥氏体（γ相），晶粒度控制在ASTM 5-8级。经稳定化退火后，晶界析出细小、断续分布的M23C6型碳化物（M主要为Cr），避免连续网状碳化物导致的脆性。严格控制δ相（Ni3Nb）含量在5%以下，防止冲击韧性下降。

- **无损检测及质量保证**：管材逐支进行超声波探伤（UT），灵敏度为0.5毫米当量缺陷；棒材和锻件进行涡流探伤（ET）和液体渗透检测（PT），表面缺陷检出限0.1毫米。每批次均采用直读光谱仪进行化学成分分析，保证元素含量在标准范围内。质保书包含炉号、热处理批号、尺寸检验数据及检测报告，可追溯至冶炼原始记录。

## 五、应用领域

- **核电站蒸汽发生器传热管**：在压水堆（PWR）和重水堆（PHWR）中，N06690用于制造U形管或直管，承受高温高压（约300摄氏度、15兆帕）含硼酸水环境。

- **核反应堆堆内构件**：如控制棒导向管、仪表管、堆芯围板等，要求抗中子辐照脆化和耐冷却剂腐蚀。

- **核废料处理系统**：用于高放射性废液储存罐、蒸发器及管道，耐含氯、含氟的酸性废液腐蚀。

- **化工及石化行业**：在含氯离子、硫化氢的苛刻环境中（如氯碱生产、氯化物溶剂回收），替代哈氏合金或钛材。

- **航空航天**：用于发动机燃烧室衬套、尾喷管等高温部件，工作温度可达900摄氏度。

- **海洋工程**：深海采油平台管道、海水淡化设备热交换管，抗海水腐蚀及海洋大气腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：** 镍（Ni）：余量（≥58.0）；铬（Cr）：28.0-31.0；铁（Fe）：7.0-11.0；碳（C）：≤0.05；锰（Mn）：≤0.50；硅（Si）：≤0.50；磷（P）：≤0.020；硫（S）：≤0.010；钛（Ti）：≤0.50；铝（Al）：≤0.50。

**力学性能（室温典型值，以实际产品质保书为准）：** 抗拉强度（Rm）：≥585兆帕；屈服强度（Rp0.2）：≥240兆帕；延伸率（A5）：≥30%；硬度（HBW）：≤220。高温力学性能（350摄氏度，典型值）：抗拉强度≥520兆帕；屈服强度≥190兆帕。

**物理性能（典型值）：** 密度：8.19克/立方厘米；熔点：1343-1377摄氏度；热导率（25摄氏度）：12.1瓦/（米·开）；电阻率（25摄氏度）：1.15微欧·米；线膨胀系数（25-100摄氏度）：13.0×10^-6/开；弹性模量（25摄氏度）：207吉帕。

**耐腐蚀性能（典型值）：** 临界点蚀温度（CPT，在6%FeCl3溶液中）：≥85摄氏度；缝隙腐蚀温度（CCT）：≥70摄氏度；高温持久强度（600摄氏度、1000小时）：≥120兆帕；氧化增重率（900摄氏度、100小时）：≤0.08毫克/平方厘米。

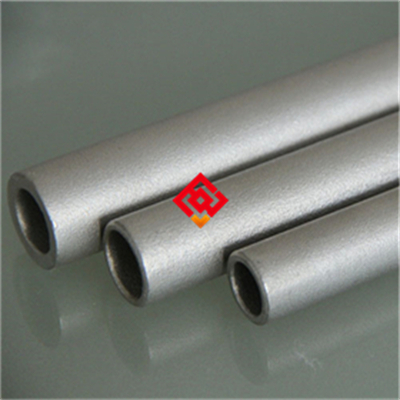

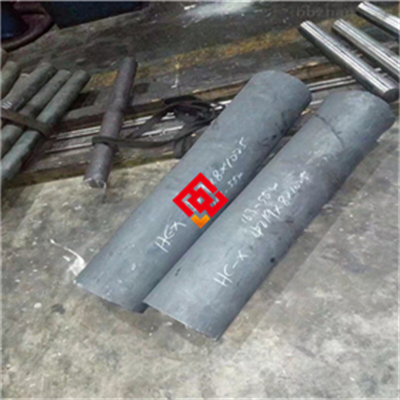

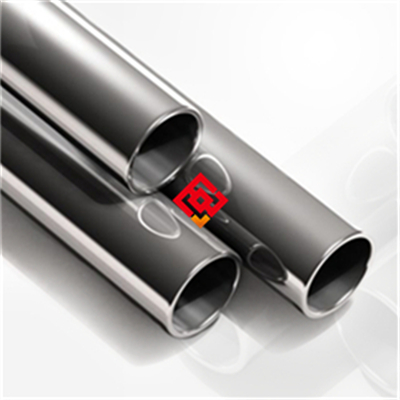

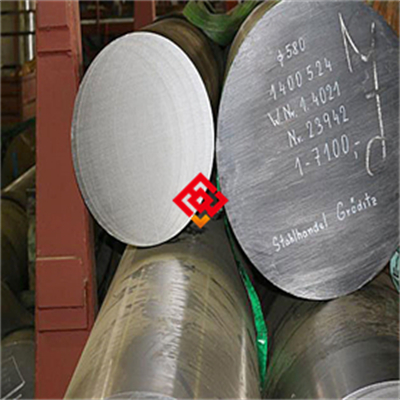

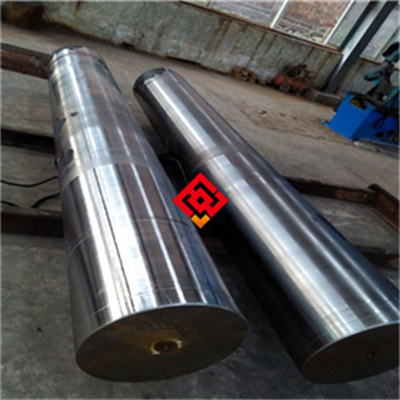

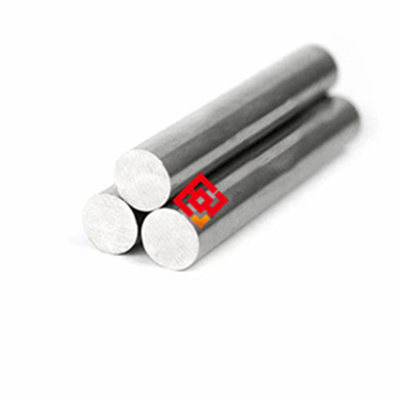

**产品规格范围：** 管材：外径6-273毫米，壁厚0.5-25毫米，长度1-12米；棒材：直径10-300毫米，长度1-6米；板材：厚度1-100毫米，宽度1000-3000毫米，长度2000-6000毫米；锻件：按图纸定制，单重可达5吨；丝材：直径0.5-5毫米，成盘供应。

**交货状态：** 管材为固溶态+酸洗；棒材为固溶态+磨光；板材为固溶态+酸洗；锻件为固溶态+粗加工。

**批次溯源码解读：** 编码规则为“MJ-690-年月-炉号-热处理批号-规格代码”。例如：MJ-690-202506-A12345-HT01-OD19WT2.5。其中“MJ”代表上海墨钜，“690”为牌号，“202506”为生产年月，“A12345”为炉号，“HT01”为热处理批号，“OD19WT2.5”表示外径19毫米壁厚2.5毫米。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的冶炼、加工、检测记录。

## 七、注意事项

1. 避免在400-700摄氏度区间长期服役，此温度范围易导致碳化物沿晶界连续析出，降低抗晶间腐蚀性能。若必须在此温度区间使用，应进行稳定化退火处理。

2. 禁止接触含硫、含铅、含锌的介质（如润滑油、焊条药皮中的硫化物），高温下这些元素会沿晶界扩散，引发脆化或热裂纹。

3. 焊接后必须进行焊后热处理（PWHT），推荐在700-750摄氏度保温2-4小时后空冷，以消除残余应力并恢复抗腐蚀性能。未经PWHT的焊接接头在高温水中SCC敏感性显著增加。

4. 冷加工（如冷拉、冷轧）变形量超过15%时，应进行中间退火（1050-1100摄氏度水淬），否则加工硬化会导致后续成形开裂及晶间腐蚀倾向增加。

5. 表面划伤、凹坑、压痕等机械损伤会破坏钝化膜，成为腐蚀萌生点。在搬运、加工中应使用软质夹具，严禁用钢丝刷或钢制工具直接接触表面。

6. 热处理时升温速度不宜过快，特别是大截面锻件，建议控制在每分钟5-10摄氏度，避免热应力导致变形或开裂。

## 八、存储与运输指南

**存储环境要求：** 存放于室内干燥、通风仓库，温度控制在-20至50摄氏度，相对湿度上限为60%。地面应铺设木质或橡胶垫板，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品及重金属粉末（如铜、锌、铅）混存，防止电化学腐蚀。

**包装规范：** 管材和棒材采用塑料薄膜缠绕包裹，内放干燥剂（硅胶包），外层用木箱或编织袋加固。板材用防锈纸加塑料膜覆盖，边缘用木条保护。丝材卷绕在塑料线盘上，密封于塑料袋中。每件包装外贴有标签，注明牌号、规格、炉号、数量、生产日期。

**运输注意事项：** 运输过程中使用绑带固定于车厢或集装箱内，防止滑动碰撞。严禁雨淋或暴晒，车厢必须密封或有防水篷布。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面，避免产生划痕。多层堆放时，层间应垫放木条或泡沫板，防止压伤。

**禁止行为：** 禁止与腐蚀性物质混放；禁止露天存放（即使有遮盖，温差导致的凝露也会加速腐蚀）；禁止踩踏、抛掷产品；禁止在包装上堆放重物。

## 九、加工操作规范

**切割：** 推荐采用带锯切割（锯条齿距4-6齿/英寸，线速度15-25米/分钟）或激光切割（功率2-4千瓦，辅助气体氮气或氩气，压力0.5-0.8兆帕）。切割后必须用锉刀或砂纸去除毛刺和熔渣，并用乙醇或丙酮清洁表面。禁止使用普通碳钢砂轮片，因其会嵌入铁屑导致点蚀。等离子切割仅适用于厚度大于20毫米的板材，需使用氩气保护，切割后打磨去除热影响区。

**焊接（适用时）：** 推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号为ERNiCrFe-7（AWS A5.14）或等同牌号。焊接电流：TIG为80-160安培，MIG为150-250安培；电压：TIG为10-16伏，MIG为20-28伏；焊接速度：100-200毫米/分钟。层间温度控制在100摄氏度以下，超过后暂停冷却。保护气体为高纯氩气（纯度≥99.995%），流量15-25升/分钟。焊后必须进行稳定化退火（700-750摄氏度，2-4小时，空冷）。禁止使用含硫、含铅的焊条或焊剂；禁止在风速大于2米/秒的环境下焊接；禁止焊接后快速冷却（如用水激冷）。

**热处理：** 固溶处理：1050-1100摄氏度，保温时间按壁厚每毫米1-2分钟，水淬或快速空冷。时效处理（如需要）：700-750摄氏度，保温2-4小时，空冷。退火处理（去应力）：600-650摄氏度，保温1-2小时，炉冷至300摄氏度以下空冷。注意事项：加热时需防止氧化，可采用氩气保护或涂覆防氧化涂料；禁止在热处理炉中混入含硫、含铅的工件；禁止在固溶后缓慢冷却（如炉冷），否则碳化物会重新析出。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点：** 连接件（如法兰、螺栓）推荐使用同材质N06690或更高级别（如Inconel 718）制造，避免异种金属接触导致的电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的材料，如膨胀石墨或纯聚四氟乙烯（PTFE），禁止使用含氯橡胶或石棉垫片。安装后进行酸洗钝化处理：用硝酸（20-30%）和氢氟酸（2-4%）混合液在50-60摄氏度浸泡15-30分钟，再用去离子水冲洗至中性，以恢复表面钝化膜。

**日常维护方法：** 清洁周期为每3-6个月一次，根据环境腐蚀性调整。清洗剂选用中性或弱碱性（pH 7-9）专用不锈钢清洗剂，禁止使用含氯的漂白剂、盐酸或硫酸。清洁后用软布擦干或压缩空气吹干。长期停用时，表面涂覆防锈油（如WD-40专用防锈剂）进行保护。

**常见故障及解决方法：** 一、表面点蚀：通常由氯离子或铁屑污染引起。解决方法为打磨去除点蚀坑至露出新鲜金属，然后重新酸洗钝化。二、焊缝开裂：多为焊接热裂纹或应力腐蚀裂纹。应先进行渗透检测确认裂纹范围，打磨清除裂纹后重新焊接并立即进行焊后热处理。三、变形：高温服役或热处理不当导致。若变形量在允许范围内（如管材弯曲度小于1毫米/米），可进行冷矫直；若超差，需重新固溶处理并矫直。

## 十一、安全警示与应急处理

**高温操作安全：** 操作人员必须佩戴耐高温手套（耐温≥300摄氏度）、面罩（防红外线）及阻燃服。禁止在未冷却（低于100摄氏度）的情况下触碰工件。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑救金属火灾，防止爆炸或飞溅。

**切割加工安全：** 操作人员必须佩戴防护面罩（遮光号≥10，用于激光或等离子切割）及防尘口罩。现场需配备排烟系统，及时抽走切割产生的金属烟尘。火花隔离要求：切割区域周围2米内清除可燃物，并放置防火毯。禁止在无排烟措施的房间内进行激光或等离子切割。

**产品损坏或腐蚀后的应急处理：** 若发现产品出现腐蚀泄漏或断裂，立即停机隔离，切断介质源（如关闭阀门）。人员必须穿戴防酸碱防护服、橡胶手套及护目镜。泄漏介质（如含硼酸水或酸性废液）应使用中和剂（如碳酸氢钠）中和，并用吸附材料收集，收集后的废弃物按危险废物（HW类，如HW34废酸）分类，交由有资质的处理机构处置。禁止直接排放或混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择N06690产品时，应从以下方面评估匹配度：一、应用场景：确认服役环境是否包含高温高压水、含氯介质、硫化物等，N06690尤其适用于核电站蒸汽发生器及废液处理系统。二、关键性能参数：核对PREN值（点蚀当量，典型值≥32）、高温持久强度（如600摄氏度、1000小时≥120兆帕）、晶粒度（ASTM 5-8级）是否满足设计规范。三、认证要求：核电用产品必须附带RCC-M或ASME核电认证文件，船用需提供船级社认证（如DNV、BV、CCS）。四、备品备件比例：建议首次采购时按实际用量增加10-20%作为备品，用于后续维修更换。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及无损检测结果。

## 十四、价格标准

N06690产品价格根据型号（管/棒/板/锻件）、牌号（标准级或核电级）、规格尺寸（小直径薄壁管价格高于大直径厚壁管）、采购数量及附加技术要求（如双认证、第三方检测、定制热处理）确定。参考价格区间：标准级管材（外径19毫米、壁厚2.5毫米）约为每公斤350-500元；核电级管材约为每公斤550-800元；棒材（直径50毫米）约为每公斤400-600元；板材（厚度10毫米）约为每公斤450-650元。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨可享10-15%折扣。小批量试样（≤50公斤）加价15-20%。具体报价请致电曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、夹杂物超标）导致失效的，经第三方检测确认后，上海墨钜免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：接到客户咨询后24小时内提供远程指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工、安装或使用中的技术问题。

- **检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规项目（化学成分、拉伸、硬度、晶粒度）费用由上海墨钜承担。客户只需提供样品，检测报告直接发送至客户邮箱。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料（如升级牌号）或定制加工服务，确保客户系统长期运行不受影响。

- **售后响应**：质量相关问题2小时内回复，48小时内出具初步解决方案。重大问题（如批量失效）启动应急小组，72小时内完成现场调查并提交报告。
