# N06230 镍基耐热合金 厂家直供 燃烧室 提供高温报告

## 一、产品概述与适用范围

N06230 镍基耐热合金属于镍基高温合金大类，典型牌号为 UNS N06230，商品名常称为 Haynes 230 或 Alloy 230。该合金是一种通过固溶强化和碳化物弥散强化相结合的镍铬钨钼系合金，专为极端高温环境设计。其长期使用温度范围可达 980°C 至 1150°C，短时极限耐温可至 1260°C，在高温氧化、氮化及渗碳气氛中均表现出优异的抗腐蚀能力。核心优势包括：一是卓越的高温强度与持久蠕变性能，在 980°C 下仍能保持较高抗拉强度；二是优异的抗高温氧化性能，氧化增重率极低，表面形成致密氧化铬保护膜；三是良好的热稳定性和抗热疲劳能力，适用于剧烈温度循环工况；四是出色的加工成形性，可进行冷热加工及焊接；五是抗渗碳、抗氮化及抗氯化物腐蚀能力突出，适应多种复杂气氛环境。该合金广泛应用于航空航天、工业燃气轮机、化工及核能等高温关键部件，尤其适用于燃烧室、过渡段衬套、火焰稳定器等需承受极端热负荷的部件。

## 二、品牌与产地

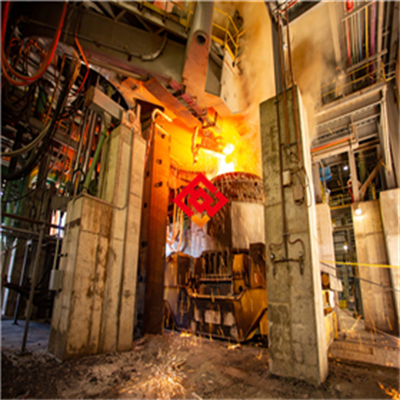

本产品由上海墨钜特殊钢有限公司生产供应，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及氩氧脱碳炉（AOD）等核心装备，严格执行 ASTM B435、AMS 5878 等国际标准及 GB/T 14992 国家标准。从原材料进厂到成品出库，全流程实施工艺可追溯管理，每批次产品均留存冶炼记录、热处理曲线、无损检测报告及尺寸检验数据。公司长期为航空航天、能源装备及高端化工领域提供优质镍基合金材料，具备完善的质保体系和第三方检测配合能力。

## 三、核心功能

1. **耐高温氧化功能**：在 1000°C 至 1150°C 的空气中连续暴露，表面形成稳定的 Cr₂O₃ 氧化膜，氧化增重率低于 0.05 mg/cm²·h（典型值，以实际质保书为准），有效阻止基体进一步氧化。在 1100°C 循环氧化测试中，经 1000 次循环后仍无剥落现象。

2. **抗高温持久蠕变功能**：在 980°C、34.5 MPa 应力条件下，持久断裂寿命可达 100 小时以上，高温抗拉强度在 900°C 时仍可达 250 MPa 以上（典型值），满足燃烧室等承压部件对长时间高温强度的苛刻要求。

3. **抗热疲劳与热冲击功能**：由于合金具有较低的热膨胀系数（约 14.5×10⁻⁶/°C）和较高的热导率（约 8.9 W/m·K），在剧烈温度变化（如从 1100°C 快速冷却至室温）时，热应力小，不易产生裂纹，适用于频繁启停的燃烧系统。

4. **抗渗碳与抗氮化功能**：在含碳或含氮的高温气氛中，合金表面形成的氧化铬层能有效阻挡碳、氮原子的渗入，避免基体脆化，适用于合成气、裂解气等含碳气氛环境。

5. **良好的冷热加工与焊接功能**：合金在固溶态下具有优良的塑性，可进行冷轧、冷弯、冲压等冷成形操作；热加工温度范围宽（1050°C 至 1200°C），锻造性能良好。焊接时采用 TIG 或 MIG 方法，配合同材质填充焊丝，焊缝强度可达母材的 90% 以上。

## 四、技术特点

**合金设计思路**：N06230 合金以镍为基体，铬含量约 22% 提供抗氧化和抗腐蚀能力；钨含量约 14% 和钼含量约 2% 共同实现固溶强化，提高高温强度；钴含量约 5% 进一步提升基体强度和蠕变抗力；碳含量控制在 0.05% 至 0.15% 之间，形成弥散的 M₂₃C₆ 型碳化物，在晶界析出起到钉扎作用，抑制晶界滑移，从而提升持久强度。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺路线。VIM 阶段在真空条件下脱除有害气体（如氢、氧、氮），精确控制合金成分；ESR 阶段通过电渣精炼进一步降低硫、磷等杂质含量，改善铸锭的宏观组织和致密度，减少偏析。对于更高要求的应用，可增加真空自耗重熔（VAR）工序。

**热处理制度**：标准固溶处理温度为 1175°C 至 1230°C，保温时间根据截面厚度按每 25 毫米保温 1 小时计算，随后快速水淬或空冷，以获得完全固溶的奥氏体组织。合金通常不进行时效处理，因其强化主要依靠固溶强化和碳化物在服役过程中的缓慢析出。若需稳定化处理，可在 870°C 至 980°C 进行 4 至 8 小时的稳定化退火，以优化碳化物分布。

**显微组织控制**：固溶态组织为单相奥氏体，晶粒度通常控制在 4 至 7 级（ASTM E112），以保证强度与塑性的平衡。服役过程中，M₂₃C₆ 型碳化物优先在晶界析出，呈链状分布，有效强化晶界。需避免 δ 相（Ni₃Mo）的过量析出，因其会降低韧性，通过控制服役温度和成分比例可加以抑制。

**无损检测及质量保证**：所有板材和棒材均进行 100% 超声波探伤（UT），按 ASTM E127 或 GB/T 4162 标准执行，探测灵敏度不低于 φ2mm 平底孔当量。管材进行涡流探伤（ET）或水压试验。表面质量采用液体渗透检测（PT）进行抽检。化学成分采用直读光谱仪（OES）和碳硫分析仪进行炉前分析和成品分析，确保各元素含量在标准范围内。每批产品均附有可追溯的质保书，包含完整检测数据。

## 五、应用领域

- **航空航天领域**：用于航空发动机燃烧室衬套、火焰稳定器、加力燃烧室部件、尾喷管及隔热屏，承受极高温度和燃气冲刷。

- **工业燃气轮机领域**：用于发电用燃气轮机过渡段、燃烧器喷嘴、热通道衬板、排气扩散器，要求长期在 900°C 至 1100°C 下稳定运行。

- **化工与石化领域**：用于乙烯裂解炉炉管、转化炉对流段、制氢装置中的高温反应器内件、合成气冷却器，抵抗高温氧化和渗碳。

- **热处理与工业炉领域**：用于连续退火炉的炉辊、马弗炉炉膛、辐射管、热电偶保护管、夹具及料盘，要求抗热循环和耐热腐蚀。

- **核能领域**：用于高温气冷堆（HTGR）中的热交换器、管道系统及堆内构件，要求耐高温、抗辐照及低活化特性。

- **汽车与动力领域**：用于高性能赛车排气系统、涡轮增压器热端壳体、柴油机微粒过滤器（DPF）载体，要求轻量化和耐热冲击。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

镍（Ni）：余量（基体）；铬（Cr）：20.0-24.0；钨（W）：13.0-15.0；钴（Co）：4.0-6.0；钼（Mo）：1.0-3.0；铁（Fe）：≤3.0；碳（C）：0.05-0.15；锰（Mn）：0.30-1.00；硅（Si）：0.25-0.75；磷（P）：≤0.030；硫（S）：≤0.015；铝（Al）：≤0.50；钛（Ti）：≤0.10；硼（B）：≤0.015；镧（La）：0.005-0.050（微合金化添加，改善氧化膜附着力）。

**力学性能（室温及高温典型值，以实际质保书为准）**：

室温抗拉强度（Rm）：≥760 MPa；室温屈服强度（Rp0.2）：≥310 MPa；室温延伸率（A）：≥40%；室温硬度：≤240 HBW（固溶态）。高温性能（典型值）：在 980°C 时，抗拉强度约 170 MPa，屈服强度约 90 MPa，延伸率约 60%；在 1095°C 时，抗拉强度约 90 MPa。持久强度：在 980°C、34.5 MPa 条件下，断裂寿命≥100 小时。

**物理性能（典型值）**：

密度：8.97 g/cm³；熔点：1300°C 至 1370°C；热导率（λ）：在 20°C 时为 8.9 W/m·K，在 500°C 时为 12.5 W/m·K，在 1000°C 时为 18.3 W/m·K；电阻率（ρ）：在 20°C 时为 1.25 μΩ·m；线膨胀系数（α）：在 20°C 至 100°C 时为 12.5×10⁻⁶/°C，在 20°C 至 1000°C 时为 14.5×10⁻⁶/°C；弹性模量（E）：在 20°C 时为 211 GPa。

**耐腐蚀与高温性能指标（典型值）**：

高温氧化增重率：在 1000°C 空气中暴露 100 小时后，氧化增重率＜0.03 mg/cm²·h；在 1150°C 暴露 100 小时后，氧化增重率＜0.08 mg/cm²·h。抗渗碳性能：在 1000°C、含 2% CH₄ 的渗碳气氛中暴露 100 小时，渗碳层深度＜0.01 mm。临界点蚀温度（CPT）：在 6% FeCl₃ 溶液中测试，CPT 大于 80°C（典型值）。高温持久强度：在 980°C、25 MPa 条件下，持久寿命≥500 小时。

**产品规格范围**：

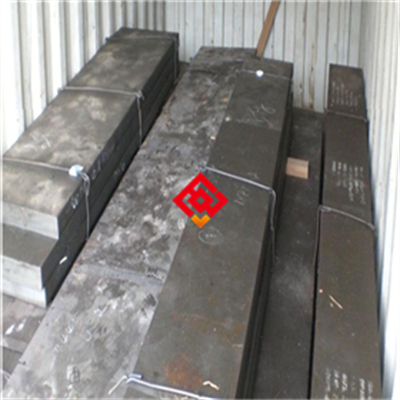

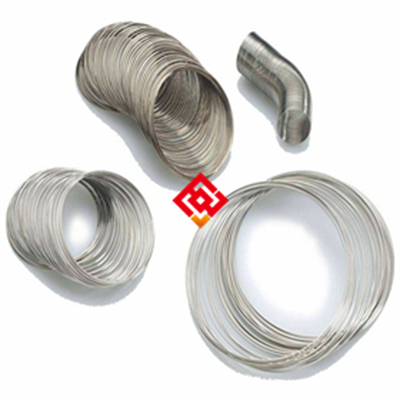

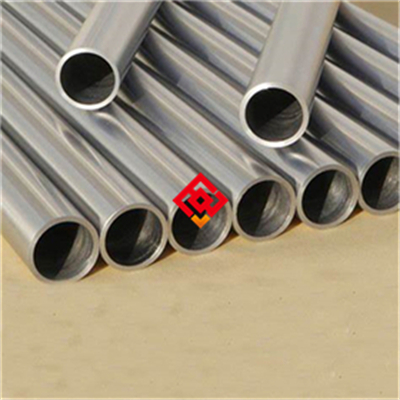

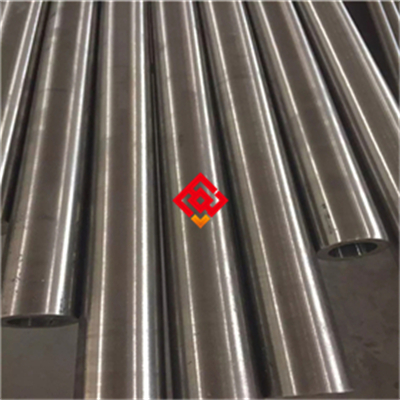

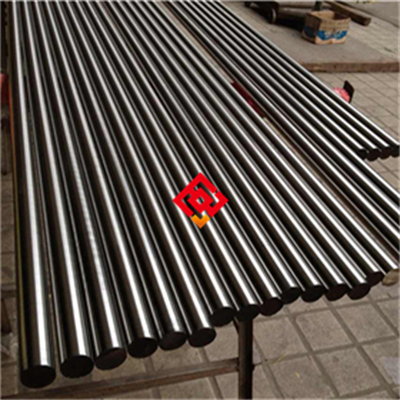

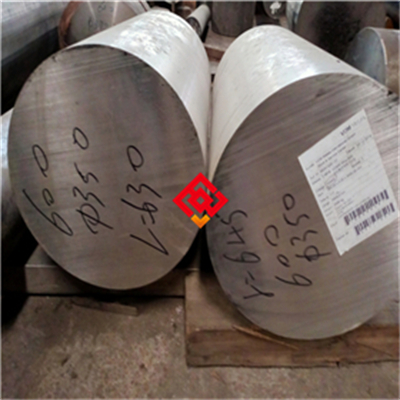

板材：厚度 0.5 mm 至 50 mm，宽度 1000 mm 至 2500 mm，长度 2000 mm 至 6000 mm；棒材：直径 6 mm 至 300 mm，长度 3000 mm 至 6000 mm；管材：外径 6 mm 至 219 mm，壁厚 0.5 mm 至 20 mm，长度 3000 mm 至 12000 mm；锻件：异形锻件按图纸定制，最大单件重量可达 2000 kg；丝材：直径 0.1 mm 至 6 mm，成盘或成轴供应。

**交货状态**：

板材：固溶处理+酸洗或喷砂表面；棒材：固溶处理+磨光或车光表面；管材：固溶处理+酸洗或光亮退火；锻件：固溶处理+粗加工表面；丝材：冷拉或固溶状态。表面处理可根据客户要求提供磨光、抛光、喷丸等附加服务。

**批次溯源码解读**：

批次编码规则为：MJ-230-年月-炉号-热处理批号-规格代码。例如：MJ-230-202503-A1234-HT01-PL10，其中“MJ”代表上海墨钜，“230”代表牌号N06230，“202503”代表生产年月（2025年3月），“A1234”为炉号，“HT01”为热处理批号，“PL10”代表板材厚度10mm。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. 避免在 650°C 至 800°C 温度区间长期服役，此温度范围内可能析出有害的 σ 相（一种脆性金属间化合物），导致合金冲击韧性显著下降。若必须在此区间使用，应提前向上海墨钜索取特殊热处理方案。

2. 禁止接触含硫、含钒及含铅的高温气氛或熔盐，这些元素会破坏氧化铬保护膜，引发灾难性氧化（快速失重），缩短部件寿命。

3. 焊接后必须进行固溶处理或至少进行去应力退火（870°C 至 980°C，保温 1 至 2 小时），以消除焊接残余应力并恢复耐蚀性。严禁不经任何热处理直接投入使用。

4. 冷加工（如冷轧、冷弯）后，若变形量超过 15%，必须进行中间退火（1175°C 至 1230°C，水淬），否则后续加工时易产生加工硬化裂纹。

5. 表面划伤、磕碰或加工痕迹会破坏氧化膜完整性，在高温服役时成为氧化优先起始点，加速局部失效。因此，在搬运、加工及安装过程中必须采取保护措施，避免金属间接触划伤。

6. 该合金在含氯离子（Cl⁻）的高温潮湿环境中，可能发生氯化物应力腐蚀开裂（CSCC），应避免在 150°C 至 350°C 的含氯水溶液中使用。若必须使用，应咨询上海墨钜技术团队进行选型评估。

## 八、存储与运输指南

**存储环境要求**：产品应存放于室内干燥、通风良好的仓库中，温度范围控制在 -10°C 至 40°C，相对湿度上限不超过 60%。地面应铺设防潮垫木或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物、硫化物等腐蚀性物质混存，保持间距不少于 2 米。

**包装规范**：板材和棒材采用塑料薄膜缠绕密封，内加干燥剂（硅胶包），外层用木箱或钢带捆扎加固。管材两端用塑料盖密封，外部缠绕防锈纸后再包塑料薄膜，最后装入编织袋或木箱。丝材采用防锈纸包裹后装入密封塑料袋，再放入纸箱或木箱。所有包装均标注“防潮”、“易碎”、“向上”等标识。

**运输注意事项**：运输过程中必须固定牢靠，使用尼龙吊带或软质绳索，禁止钢丝绳直接接触产品表面，防止勒伤。车辆应加盖防水篷布，避免雨淋和暴晒。吊装时使用尼龙吊带，严禁抛掷或翻滚。明确禁止行为：禁止与腐蚀性物质混装运输；禁止露天存放超过 48 小时；禁止踩踏、抛掷或重物挤压包装；禁止在无防护情况下用叉车直接铲运。

## 九、加工操作规范

**切割加工**：

推荐方法：厚度≤10 mm 时，优先采用激光切割（功率 2000-4000 W，切割速度 0.5-2 m/min）或水刀切割（压力 350-400 MPa，磨料粒度 80 目）。厚度 10-50 mm 时，采用等离子切割（电流 200-400 A，切割速度 0.3-1 m/min）或带锯切割（锯条齿距 4-6 TPI，进给速度 0.5-2 m/min）。切割后，热影响区必须打磨去除至少 1 mm 深度，以消除氧化皮和微裂纹。注意事项：切割区域应保持清洁，避免油污污染。禁止使用普通砂轮片切割（因含有铁杂质，可能嵌入表面导致局部腐蚀），应使用专用不锈钢或镍基合金砂轮片。

**焊接加工（如适用）**：

推荐方法：首选钨极氩弧焊（TIG），也可采用熔化极氩弧焊（MIG）或手工电弧焊（SMAW）。填充金属推荐使用同材质焊丝（如 ERNiCrWMo-1，对应 AWS A5.14 标准）。焊接参数：TIG 焊接时，电流 80-200 A（直流正接），电压 10-16 V，焊接速度 50-150 mm/min；MIG 焊接时，电流 150-300 A，电压 20-28 V，送丝速度 5-10 m/min。层间温度控制在 100°C 以下，避免过热。保护气体使用高纯氩气（纯度≥99.999%），流量 10-20 L/min。焊后必须进行固溶处理（1175°C-1230°C，水淬）或去应力退火（870°C-980°C，空冷）。注意事项：焊前必须清除坡口及两侧 20 mm 范围内的油污、氧化皮和水分。禁止使用含氯清洗剂。禁止焊接时使用铁锤敲击焊缝。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理加工**：

固溶处理：加热温度 1175°C 至 1230°C，保温时间按每 25 mm 厚度保温 1 小时计算（最低不少于 30 分钟），随后快速水淬或强风空冷。冷却速度必须足够快，以防止碳化物在冷却过程中过早析出。去应力退火：加热温度 870°C 至 980°C，保温 1 至 2 小时，随后空冷。注意事项：加热炉应使用电炉或燃气炉，避免燃油或燃煤炉产生硫化物污染。工件应放置在专用耐热钢料盘上，避免与炉底直接接触。禁止使用盐浴炉加热（可能引入氯离子）。禁止在固溶处理后缓慢冷却（如炉冷），否则会严重降低耐蚀性和韧性。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同级别 N06230 或更高级别的高温合金（如 Haynes 188），避免使用普通不锈钢或碳钢，因热膨胀系数差异可能导致连接处松动或应力集中。密封垫片应选用无卤素、无硫的高温垫片，如膨胀石墨垫片或陶瓷纤维垫片，严禁使用含聚四氟乙烯（PTFE）或含氯橡胶的垫片。安装完成后，若表面有油污或指纹，应立即用中性清洗剂（pH 6-8）清洗，然后用去离子水冲洗并干燥。对于要求较高的应用，可进行酸洗钝化处理（使用硝酸-氢氟酸混合液，浓度 10%-20%），以恢复并强化氧化膜。

**日常维护方法**：清洁周期根据服役环境而定，一般建议每 3 至 6 个月进行一次外观检查，每 12 个月进行一次全面清洁。清洗剂应选用中性或弱碱性（pH 8-10）的不含氯清洗液，避免使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂（如盐酸、硫酸）。清洁后用软布擦干或压缩空气吹干。对于长期停用的设备，应在表面喷涂防锈油（高温型，如硅油基防锈剂）进行保护。

**常见故障及解决方法**：

1. **表面点蚀**：现象为表面出现微小凹坑，呈黑色或棕色。原因可能是服役环境中氯离子浓度过高或表面有局部污染。处理方法：打磨去除点蚀区域，深度至少 1 mm，然后用同材质焊丝补焊，再打磨平整。根本解决需调整环境介质或更换更耐蚀的合金。

2. **焊缝开裂**：现象为焊缝或热影响区出现裂纹，多发生在启停或温度骤变时。原因可能是焊接后未进行热处理，或焊接参数不当导致热应力过大。处理方法：先进行渗透检测（PT）确定裂纹范围，用砂轮打磨去除裂纹（延伸至母材至少 5 mm），重新焊接并严格执行焊后热处理。禁止直接补焊而不做热处理。

3. **变形或翘曲**：现象为部件在高温服役后发生永久变形。原因可能是设计壁厚不足、支撑结构不合理或超温运行。处理方法：停机检查，测量变形量。若变形量在允许范围内（如不超过原尺寸的 2%），可进行校正后继续使用；若超出范围，需更换部件。建议在设计阶段进行有限元分析（FEA）优化结构。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（建议使用 Kevlar 或碳纤维材质，耐温≥300°C）、防护面罩（耐热型，建议使用聚碳酸酯材质）及阻燃工作服（如 Nomex 材质）。现场必须配备干粉灭火器（ABC 型）或二氧化碳灭火器，严禁使用水灭火（水遇高温金属可能引发蒸汽爆炸或加速氧化）。禁止在未冷却（温度低于 100°C）状态下直接用手或普通工具触碰工件。高温区域应设置警示标识和隔离栏。

**切割加工安全**：操作人员必须佩戴防护面罩（激光切割用遮光号≥5，等离子切割用遮光号≥8，焊接用遮光号≥10-12），并穿防护服。切割区域必须配备排烟系统，及时抽除金属烟尘和有害气体（如臭氧、氮氧化物）。火花隔离要求：切割区域周围 3 米内不得有易燃物（如纸张、油布、塑料），地面应铺设防火毯。禁止在密闭空间或通风不良处进行切割或焊接作业。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀或高温导致泄漏或失效，应立即执行以下步骤：第一步，停机并隔离相关设备，切断介质源（如燃气、化工原料）；第二步，人员穿戴防护装备（耐酸手套、护目镜、防护服），远离泄漏区域；第三步，若泄漏介质为高温气体，先通风降温，使用干粉灭火器控制火源；若泄漏介质为腐蚀性液体，使用中和剂（如碳酸氢钠溶液）中和，并用沙土或吸附棉收集；第四步，将废弃物分类收集，高温合金废料属于一般工业固废（可回收），但被腐蚀介质污染的废料需按危险废物（HW 类，如 HW34 废酸、HW35 废碱）处理，交由有资质的单位处置。禁止随意倾倒或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话 021-67898711，私人电话 13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据实际应用场景匹配度选择产品。关键性能参数方面：若用于燃烧室等高温氧化环境，重点关注高温持久强度和氧化增重率；若用于渗碳气氛，需确认合金的渗碳层深度数据；若用于含氯环境，关注临界点蚀温度（CPT）和应力腐蚀敏感性。PREN 值（点蚀当量，计算公式为 Cr + 3.3×Mo + 16×N）可辅助判断耐点蚀能力，N06230 的 PREN 值约为 33（典型值）。认证要求方面：航空航天应用需提供 AMS 5878 认证；核电应用需提供 ASME 第三卷认证；化工应用建议提供 NACE MR0175 或 ISO 15156 认证。建议客户在采购时核对上海墨钜原厂质保书，确认化学成分、力学性能及探伤数据与订单要求一致。对于关键项目，要求提供第三方检测报告（如 SGS、BV）以验证产品性能。备品备件比例建议按总用量的 10% 至 15% 储备，以应对紧急更换需求。

## 十四、价格标准

N06230 镍基耐热合金的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：板材（厚度 5-20 mm）约 350 至 550 元/公斤；棒材（直径 20-100 mm）约 380 至 600 元/公斤；管材（外径 20-100 mm）约 450 至 700 元/公斤；锻件（按图纸定制）约 500 至 800 元/公斤。批量折扣政策：单次采购量≥5 吨，可享受 5% 至 12% 的折扣（具体幅度按牌号和规格协商）。小批量试样（单次采购量≤50 公斤）通常上浮 15% 至 20%。附加技术要求（如双认证、SGS 第三方检测报告、定制热处理、特殊包装）需另行计费。具体报价请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起 12 个月。因材料内在质量缺陷（如化学成分不符、力学性能不达标、内部裂纹等）导致产品在正常工况下失效的，上海墨钜将免费更换或退款，不包含因使用不当或超范围使用造成的损坏。

**技术资料**：随货提供中英文质保书，包含完整的化学成分分析数据、室温及高温力学性能数据、无损探伤报告、尺寸检验记录。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户技术咨询后，24 小时内提供远程指导（电话或视频）。如需现场技术服务，承诺在 48 小时内安排工程师抵达客户现场（限中国大陆地区，偏远地区另行协商）。

**检测服务**：可协助安排 SGS、BV 等国际权威第三方检测机构进行性能复验。常规检测项目（如化学成分、拉伸、硬度、超声波探伤）的检测费用由上海墨钜承担；非常规项目（如高温持久、蠕变、腐蚀试验）费用由双方协商。

**备品保障**：产品停产后五年内，仍可提供同材料牌号的替代产品或定制加工服务，确保客户现有设备的维护需求得到满足。

**售后响应**：质量问题投诉在 2 小时内给予回复，48 小时内给出初步处理方案。紧急情况（如停机待料）可启动绿色通道，优先安排补发或调货。
